Получены зависимости подачи, мощности одновинтового насоса Atlas W53 от частоты вращения ротора при различных давлениях, определено влияние вязкости жидкости на подачу и затраченную мощность. Установлена связь стоимостных характеристик и подачи одновинтовых насосов при максимальном перепаде давления.
Одновинтовой насос, частота вращения ротора, вязкость жидкости, затраченная мощность
Короткий адрес: https://sciup.org/148328118
IDR: 148328118
Текст научной статьи Алгоритм выбора одновинтовых насосов в пищевой промышленности
В пищевой промышленности широко применяются одновинтовые насосы (ОВН) для транспортирования жидких компонент. Среди преимуществ ОВН можно назвать: равномерную подачу перекачиваемой среды без скачков давления и пульсаций, широкую номенклатуру перекачиваемых веществ, включая высоковязкие и пастообразные, низкую шумность и вибрацию при работе, отсутствие перемешивания при транспортировании, точную регулировку производительности в широком диапазоне, бесперебойную работу в среде с газовыми пробками, широкий спектр дополнительного оснащения, автоматизации.
Усовершенствованию транспортирования жидкостей с помощью ОВН посвящено большое количество публикаций [1-6].
Несмотря на многочисленные опубликованные результаты исследований, выбор ОВН для использования в пищевой промышленности весьма затруднен. Дело в том, что производители ОВН [7-10] приводят значения технических параметров своих агрегатов, полученные в результате испытаний при перекачивании воды. Тогда как вязкость жидких пищевых продуктов может превосходить вязкость воды в сотни и тысячи раз.
Кроме того, ни в одной из перечисленных выше публикаций не затронут вопрос стоимостных характеристик ОВН. Цель данной статьи – рассмотреть указанные вопросы и предложить рекомендации по выбору ОВН для использования в пищевой промышленности.
Методика расчета
Исследования [1, 5, 6], проведенные на воде, показали, что подача ОВН Q 0 и затраченная мощность N 0 зависят линейно от частоты вращения ротора (ЧВР) n и нелинейно – от напора (перепада давления Δ P ). Экспериментальные точки подачи ОВН хорошо описываются следующей зависимостью:
Q 0 = V 1 ·( n – n 0 ), (1)
где n 0 – минимальная ЧВР начала перекачивания жидкости, об/мин; V 1 – объем жидкости, перекачиваемой за один оборот ротора (при n 0 =0), м3.
В общем случае, имеет место нелинейная зависимость n 0 и V 1 от перепада давления:
n 0 = f 0 ( p )· n , V 1 = f 1 ( p )· n , p = Δ P/P A , (2) где p – безразмерный перепад давления; P A – атмосферное давление, кПа.
Зависимость затраченной мощности ОВН от ЧВР и перепада давления, как в [5], аппроксимируем формулой
N 0 = A · n , A = f 2 ( p ), (3) где A – работа ОВН за один оборот ротора.
Исходные данные
На рис. 1 показан внешний вид ОВН компании Alpha Dynamic Pumps [7] с загрузочным бункером и шнеком. Технические и стоимостные характеристики этих насосов представлены в табл. 1 ( n p – ЧВР, указанная как рабочая).

Рисунок 1 – Одновинтовой насос Atlas WSM с загрузочным бункером и шнеком [7]
Таблица 1 – Характеристики ОВН компании Alpha D
y
Модель |
n p , об/мин |
Подача n (м³/час) при a Δ P |
Цена, тыс. руб |
||
200 кПа |
m 400 i кПа |
600 кПа |
|||
Atlas W21- 1В |
750 |
2.52 |
c P 2,47 |
2.33 |
254,65 |
Atlas W31-1В |
750 |
7.0 |
u m 6,1 p |
5.2 |
327,36 |
Atlas W38-1В |
520 |
12.5 |
s 11.0 |
8.0 |
482,57 |
Atlas W45-1В |
520 |
20.8 |
19.5 |
15.6 |
521,40 |
Atlas W53-1В |
370 |
24.0 |
20.9 |
17.1 |
652,41 |
Atlas W63-1В |
370 |
41.0 |
37.0 |
32.6 |
797,94 |
На рис. 2 показано устройство ОВН завода «Диспергатор» [9]. Технические и стоимостные характеристики этих насосов представлены в табл. 2.

Рисунок 2 – Устройство одновинтового насоса ОНВ [9]: 1 – винт (ротор), 2 – обойма (статор), 3 – торсион, 4 – торцевое уплотнение, 5 – корпус насоса, 6 – подшипниковый корпус, 7 – муфта, 8 – электропривод, 9 – рама
Заметим, что в табл. 1 и 2 стоимостные показатели были указаны на 01. 10.2023, но имеется примечание, что их нужно уточнять у менеджера по продажам. Тем не менее, общие закономерности могут быть проанализированы.
Результаты и их обсуждение
На рис. 3, 4 представлены зависимости подачи и затраченной мощности ОВН компании Al-падах давления. Видно, что результаты расчетов хорошо согласуются с экспериментальными данными.
Н.Л. Великанов, В.А. Наумов
Таблица 2 – Характеристики одновинтовых насосов ОВН завода «Диспергатор» [9, 11]
Модель |
Подача, м³/час (при Δ P= 500 кПа), |
Мощность, кВт |
n p , об/мин |
Цена, тыс. руб. |
ОНВ-1-00 |
0,7 |
1,1 |
750 |
86,8 |
ОНВ-1-01 |
0,9 |
1,1 |
1000 |
86,8 |
ОНВ-1-02 |
1,5 |
1,1 |
1500 |
86,8 |
ОНВ-2-00 |
1,6 |
1,1 |
750 |
105,0 |
ОНВ-2-01 |
2,0 |
1,5 |
1000 |
105,0 |
ОНВ-2-02 |
3,0 |
2,2 |
1500 |
105,0 |
ОНВ-3-00 |
2,5 |
1,1 |
750 |
113,4 |
ОНВ-3-01 |
3,5 |
1,5 |
1000 |
113,4 |
ОНВ-3-02 |
5,0 |
2,2 |
1500 |
113,4 |
ОНВ-4-00 |
3,0 |
1,1 |
750 |
122,5 |
ОНВ-4-01 |
4,0 |
1,5 |
1000 |
122,5 |
ОНВ-4-02 |
6,0 |
2,2 |
1500 |
122,5 |

Рисунок 3 – Зависимость подачи ОВН Atlas W53 от ЧВР при различных давлениях : 1 – p = 0,
2 – p = 2, 3 – p = 4, 4 – p = 6. Точки – экспериментальные данные [7], линии – расчет по (1)
Рис. 3 – 5 построены по результатам испытаний, проведенных при перекачивании воды. Далее необходимо учесть влияние вязкости перекачиваемой жидкости на нагрузочные характеристики ОВН. В [4] с помощью анализа экспериментальных данных были получены эмпирические формулы для безразмерной подачи Qb и затраченной мощности Nb: (справедливость формул под-т в Qb ≡ Q/Q0 = 1 – 0,000780·(νb – 1), (4)
е

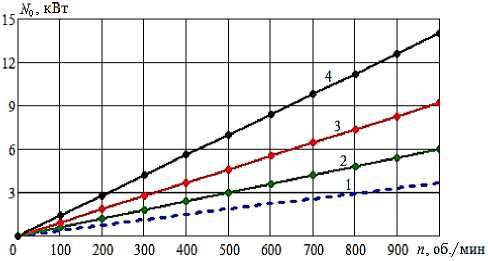

Рисунок 4 – Зависимость мощности ОВН Atlas W53 от ЧВР при различных давлениях: 1 – p = 0, 2 – p = 2, 3 – p = 4, 4 – p = 6. Точки – экспериментальные данные [7], линии – расчет по (3)
Опорные точки в табл. 2 позволили восстановить зависимость подачи винтовых насосов серии ОНВ от ЧВР при наибольшем допустимом перепаде давления (Δ P= 500 кПа). По рис. 5 видно, что опытные точки хорошо ложатся на прямые, проходящие через начало координат. Это случай довольно распространен. Ему соответствуют экспериментальные данные нескольких компаний [7, 8]. Разработанный метод позволяет пересчитать зависимости на рис. 5 на меньшие значения Δ P .

Рисунок 5 – Зависимость подачи винтовых насосов серии ОНВ от ЧВР при p = 5:
1 – ОНВ-1, 2 – ОНВ-2, 3 – ОНВ-3, 4 – ОНВ-4. Точки – данные испытаний из табл. 2, линии – расчет по формуле (1)
Nb ≡ N/N 0 = 1 + 0,001765·(ν b – 1), (5)
где ν b = ν / ν 0 , ν – коэффициент кинематической вязкости перекачиваемой жидкости, м2/с; ν 0 – коэффициент кинематической вязкости воды при 20°С, м2/с; Q 0 , N 0 – соответственно, значения подачи и затраченной мощности ОВН, полученные при перекачивании воды; Q , N – при перекачивании пищевой жидкости.
На рис. 6 представлены результаты расчета по формулам (4), (5). Видно, что с увеличением вязкости пищевой жидкости подача ОВН заметно падает, а затраченная мощность возрастает. Т а к
р
д е н
р и

Рисунок 6 – Влияние вязкости жидкости на подачу (а) и затраченную мощность (б) ОВН Atlas W53 при n = 370 об/мин и разных перепадах давления: 1 – p = 2, 2 – p = 3, 3 – p = 5
На рис. 7 показана связь стоимостных характеристик с подачей ОВН при максимальном перепаде давления Atlas W53 и ОНВ-4. Видно, что эта связь может быть, вполне удовлетворительно аппроксимирована параболической функцией, коэффициенты которой зависят от технических параметров и особенностей конструкции серии ОВН.
Заключение
Таким образом, можно рекомендовать следующую последовательность выбора ОВН:
Задать необходимый в технологическом процессе расход пищевой жидкости (компонента) Q , транспортируемой по трубопроводу.
Определить коэффициент кинематической вязкости этой жидкости при заданных условиях (температуре транспортирования) ν; найти отношение ν b = ν / ν 0 .
По гидравлической схеме технологического трубопровода рассчитать потери давления Δ P при течении пищевой (неньютоновской) жидкости с расходом Q .

Рисунок 7 – Связь стоимостных характеристик и подачи ОВН при максимальном перепаде давления: а – Atlas W53 (при n = 370 об/мин), б – ОНВ-4 (при n = 1500 об/мин)
По формуле (4) найти, какой большей подаче на воде Q 0 соответствует рассчитанный выше расход жидкости Q .
По таблицам технических параметров (см. табл. 1 и 2) подобрать ОВН с наиболее близкими значениями Q 0 и Δ P . При необходимости уточнить требуемую ЧВР (см. рис. 3, 5).
Аналогичным образом рассчитать затраченную мощность ОВН при транспортировке пищевой жидкости N , и какой меньшей мощности на воде N 0 она соответствует.
Проверить достаточность мощности электродвигателя в компоновке, предлагаемой производителем.
Оценить стоимостные характеристики установки (см. рис. 7).
