Analytical Solution of the Navier–Stokes Equations for Describing Inhomogeneous Couette Flow with a Quadratic Velocity Profile in a Layer with Permeable Boundaries

Kristina V. Gubareva¹ ® H, Evgenii Yu. Prosviryakov^2,3 ® , Anton V. Eremin¹

• ¹    Samara State Technical University, Samara, Russian Federation

• ²    Ural Federal University, Ekaterinburg, Russian Federation

• ³    Institute of Engineering Science, RAS (Ural Branch), Ekaterinburg, Russian Federation H r.kristina2017@mail.ru

Introduction. Flow control in microfluidic systems, membrane technologies, and porous bearings requires an understanding of the synergy between boundary permeability, their spatial inhomogeneity, and the viscosity of the working fluid. Each of these factors is actively studied separately. However, a comprehensive analytical description of their combined effect on the flow is needed. No such publications exist. The presented article fills this gap. Research objectives are as follows: to obtain an analytical solution for the velocity field in Couette flow with permeable boundaries and a nonlinear boundary condition; to study the formation of hydrodynamics under the influence of permeability (α), dynamic viscosity (μ), linear ( A ) and quadratic ( B ) inhomogeneity of the boundary condition.

Materials and Methods . The analytical solution is based on the stationary Navier–Stokes equations for an incompressible Newtonian fluid, with a quadratic expansion of velocity along the transverse coordinate. The axial, linear, and quadratic modes of the velocity profile were investigated using numerical modeling in MATLAB. For a stationary, laminar, isothermal flow of a Newtonian viscous incompressible fluid, the distance between permeable plates was h = 1 m. The lower plate was stationary, while the upper plate moved with a velocity of W = 0.3 m/s. The liquid filtration rate was V w = 0.001 m/s, and μ = 0.01 Pa·s for A = ±0.03 s^–1 and B = ±0.005 m^–1·s^–1. Water, motor oil, and crude oil were studied at temperatures of 20 °C, 40 °C, or 60 °C. For this case, h = 0.02 m, W = 0.05 m/s, A = 0.1 s^–1, B = 0.02 m^–1·s^–1, V w = 0.0005 m/s. Depending on the fluid and temperature, μ ranged from 0.05 to 9.15·10^–3 Pa·s.

Results. Asymmetry of the flow, deviation from the channel axis, and variability of the vorticity amplitude ω y were visualized. Zero filtration velocity was observed at the lower plate in the plane z = 0 and increased with this parameter, reaching a maximum at z = h (distance between the plates). For water, the streamlines exhibited minimal deviation from the horizontal, while for oil at 20 °C, they curved near the upper wall. Two-dimensional vorticity fields for water, oil, and petroleum at various temperatures were compared. Weak ω y and reduced viscosity resulted in negative values ω y for water and petroleum. For oil, the situation was reversed: positive values corresponded to elevated ω y .

Discussion. The calculation results allow us to conclude:

• –    changing the sign of A inverts the directions of the maxima for velocity and vorticity;

• –    the sign of B determines the curvature of the isolines;

• –    the thickness of the layer with the maximum velocity gradient changes by two orders of magnitude when transitioning from water to oil.

The identified patterns are explained by the physical meaning of the parameters: A defines the macroscopic flow asymmetry, B governs the distribution of the transverse flow, and viscosity, through α, controls the depth of boundary perturbations.

Conclusion. For the first time, an exact analytical solution to the stationary Navier-Stokes equations was obtained for generalized Couette flow of a Newtonian fluid between permeable plates with a quadratic velocity profile at the boundary. A parametric analysis has shown that coefficient A determines the asymmetry of the velocity and vorticity fields, while B determines their nonlinearity. Viscosity controls the thickness of the shear layer: for high-viscosity media, the velocity drop is localized near the walls, while for low-viscosity media, the profile is linear. The results provide a foundation for applications in microfluidics, membrane technologies, and tribology. Future prospects are associated with accounting for non-Newtonian fluid properties, unsteady regimes, and flow stability.

Введение. Точное управление структурой течения в тонких слоях критически важно для современных технологий — от микрофлюидных устройств до систем смазки. Однако в подобных случаях некоторые классические гидродинамические модели не позволяют учесть комплекс технологических параметров: широкий диапазон вязкостей рабочих жидкостей, проницаемость стенок, а также их пространственную неоднородность (шероховатость, распределенные источники) [1] . Пример такой «недостаточной» модели — течение Куэтта между непроницаемыми пластинами [2] . Представленное исследование актуально в плане развития перечисленных ниже прикладных направлений.

• 1.    Биомедицинская микрофлюидика и так называемые лаборатории на чипе . Эффективное смешение реагентов или адресная доставка клеток предполагают, во-первых, инжекцию жидкости через пористые мембраны ( V w Ф 0). Во-вторых, необходимы неоднородные сдвиговые течения, формируемые за счет микрорельефа стенок (что моделируется граничными коэффициентами A и B ) [3] .

• 2.    Энергоэффективные мембранные технологии ( опреснение , разделение газов ). В этой сфере производительность определяется взаимодействием продольного потока и поперечной фильтрации через проницаемую стенку, а также вязкостными свойствами разделяемой среды [4] .

• 3.    Трибология пористых и текстурированных подшипников . Распределение давления, трение и износ напрямую зависят от течения смазочного материала в микроскопическом зазоре со сложным рельефом ( A , B ) и возможной фильтрацией ( V w ) через пористый вкладыш [5] .

Анализ литературы позволил систематизировать подходы к описанию указанных факторов и выявил существенный пробел. И для модельных [6] , и для прикладных задач [7] детально исследовались эффекты проницаемости границ, определяющие нелинейные (экспоненциальные) профили скорости. Хорошо описано влияние сложных (в том числе полиномиальных) граничных условий на непроницаемых стенках, что связано с задачами устойчивости, тепломассопереноса и моделирования шероховатости [8] . Глубоко изучено влияние реологических свойств, включая широкий диапазон вязкостей реальных жидкостей [9] . Для решения сопряженных задач активно применяются современные численные [10] и аналитические методы [11] . Однако перечисленные выше факторы традиционно изучались вне системного подхода. Аналитические решения либо описывают проницаемость при однородных граничных условиях [12] , либо учитывают нелинейность границ только для непроницаемых стенок [13] . Таким образом, в литературе не представлено комплексное аналитическое решение, которое в явном виде объединяет ключевые безразмерные параметры:

• -    динамическую вязкость (р);

• -    проницаемость (а = р V w /p);

• -    линейную ( A ) и квадратичную ( B ) поправки к граничному профилю скорости.

Именно этот пробел препятствует прямому параметрическому анализу синергетического влияния указанных факторов на структуру течения. Как следствие, невозможно целенаправленно проектировать устройства для перечисленных выше прикладных областей.

Механика

Цель работы — создание и анализ точного решения для обобщенного стационарного течения Куэтта ньютоновской жидкости между проницаемыми пластинами с квадратичным профилем скорости на границе. Научная новизна заключается в получении замкнутого аналитического решения, впервые явно и комплексно учитывающего синергию параметров а, A , B и р. Основное преимущество такого подхода перед численным моделированием — возможность мгновенного получения решения и проведения прямого анализа физических зависимостей, не опосредованного сеточными аппроксимациями.

Для достижения цели решаются четыре задачи.

• 1.    Вывод и строгая верификация аналитического решения, включая проверку предельных переходов к известным частным случаям.

• 2.    Исследование влияния знака и величины граничных коэффициентов A и B на пространственное распределение скорости и завихренности.

• 3.    Количественный анализ влияния динамической вязкости реальных жидкостей (вода, моторное масло, нефть) на профиль скорости и толщину сдвигового слоя.

• 4.    Обсуждение прикладной значимости результатов, ограничений модели и перспективных направлений ее обобщения.

Материалы и методы. Рассмотрим установившееся (стационарное), ламинарное, изотермическое течение ньютоновской вязкой и несжимаемой жидкости в канале, образованном двумя бесконечными, параллельными, плоскими пластинами (рис. 1).

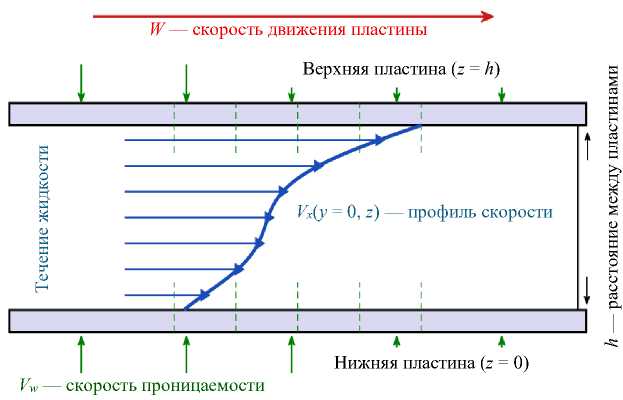

Рис. 1. Схема течения Куэтта между проницаемыми пластинами

Расстояние между пластинами постоянно и равно h . Нижняя пластина неподвижна и расположена в плоскости z = 0. Верхняя расположена в плоскости z = h и движется с постоянной скоростью W в положительном направлении оси x .

Ключевая особенность данной задачи: проницаемость обеих пластин обеспечивает фильтрацию жидкости в направлении, нормальном к их поверхностям [6] . Предполагается, что эта нормальная скорость ( V w ) постоянна по всей поверхности каждой пластины и одинакова для обеих пластин. Если V w > 0, жидкость втекает в канал через нижнюю пластину и вытекает через верхнюю; если V w < 0, направление потока через стенки обратное.

Продольная компонента скорости V_x задается в виде квадратичного разложения по поперечной координате у . Такое обобщение классического профиля Куэтта позволяет учесть более сложные граничные условия на верхней пластине [5] :

y ²

V x ( y^,z ) = U ( ^z ) + yu 1 ( z ) + '2 u 2 ( z ) .                                          ⁽¹⁾

Здесь функции U ( z ), u i ( z ) и u 2 ( z ) представляют собой соответственно основную (осевую), линейную и квадратичную моды профиля скорости, зависящие только от координаты z .

Граничные условия формулируются на основе условия прилипания. На неподвижной нижней пластине ( z = 0) задается полное отсутствие движения:

U (0) = 0 , и 1 (0) = 0 , и 2 (0) = 0 .                                              (2)

На верхней пластине ( z = h ) задается обобщенный профиль скорости:

U ( h ) = W, и 1 ( h ) = A, и ₂ ( h ) = B,                                          (3)

где W — скорость поступательного движения пластины; A — коэффициент, определяющий линейный градиент скорости вдоль у ; B — коэффициент, определяющий кривизну профиля:

Неизвестные функции U ( z ), и i ( z ) и и 2 ( z ) можно найти по уравнению Навье - Стокса для x -компоненты скорости. В предположении стационарности оно имеет вид [2] :

|   дvx тz дvx : дvx

Р I V_x —- V y —- V_z —x

I     д x      д у      д z

д V x

д у

д V x

д z

д p [ д ² V_x д ² V_x д ² V_x д x ^ I д x ² д у ² д z ²

Рассматриваемое течение — обобщение чистого течения Куэтта, для которого характерно отсутствие градиента давления вдоль канала (d p/дx = 0). Учтем это условие и то, что V_x не зависит от x , V y = 0 и V z = V w = const [3] . В данном случае (4) значительно упрощается:

дvx    Гд2vx рVw г = И

д ² V_x ] д z ² J

Подстановка (1) в (5) и вычисление соответствующих производных дает уравнение, которое должно выполняться для всех значений у . Приравняем коэффициенты при одинаковых степенях у и получим систему трех независимых обыкновенных дифференциальных уравнений (ОДУ) [11] :

И U 1 - р V w U = 0,

и 2 - р V w U 2 = 0,

И U "- р V w U ' = -и и 2 .

Выражения (6) и (7) — линейные однородные ОДУ второго порядка с постоянными коэффициентами. Для их решения вводится безразмерный параметр проницаемости а = р V w / ц, который физически представляет собой отношение инерционных сил к вязким силам в нормальном направлении. Разделив (6) и (7) на ц, получаем каноническую форму:

щ- а и 1 = 0, и 2 - а и 2 = 0. (9)

Общие решения этих уравнений имеют вид:

и 1 ( z ) = С 1 ⁽¹⁾ + С 2¹) e “ z ,    и ₂ ( z ) = С 1 ⁽²⁾ + С 2 ²⁾ e “ z

Применение граничных условий (2) и (3) позволяет определить константы интегрирования. Для функции и i ( z ) условия и 1 (0) = 0 и и i ( h ) = A дают:

С »>=-С <1>,С '»=-A-.

e - 1

Аналогично для и ₂( z ) из условий и ₂(0) = 0 и и ₂( h ) = B находим:

С 1(2)=- С 22), С 22)= -B-.(12)

e - 1

Окончательные выражения для линейной и квадратичной мод профиля скорости:

А , и 1 (z) =         (e “■ 11) •(13)

e - 1

^и 2 ⁽ z ^{) =} -“ B 7^{( e} “ ¹ 1 ) . e - 1

Уравнение (8) для основной моды U ( z ) является неоднородным. Подставим в него найденное выражение для и ₂( z ) (14) и разделим на ц:

U "-а U' =--B— (_е “ z 1 1).

e “ ^h - 1

Для уравнения (15) применяется метод неопределенных коэффициентов [13] . Его общее решение — это сумма общего решения однородного уравнения и частного решения неоднородного уравнения. После определения констант интегрирования из граничных условий (2) и (3) окончательное выражение для основной моды принимает вид [14] :

U ( z ) =

W e “h -1

|

Bh ( e “ ^h + 1 ) а ( e “ ^h - 1 ) 2

( e “ z 1 1 )

B а (e “h -1)

z ( e “ z 1 1 ) .

Таким образом, подстановка (13), (14) и (16) в исходный анзац (1) дает определение полного поля продольной компоненты скорости. Полученное аналитическое решение удовлетворяет как уравнению движения (5), так и всем граничным условиям, т. е. (2) и (3).

Для подтверждения физической состоятельности решения рассмотрим предельный переход Vw ^ 0, что эквивалентно а ^ 0. В этом пределе, используя разложение экспоненты в ряд Тейлора, получаем для квадратичной моды:

Bz

• и о ( z ) — —     , а —— 0.

2 h

Механика

Аналогично для линейной моды:

Для основной моды:

u 1 ( z )^—

Az

, а —— 0. h

Wz B

( z ) — — +-- hh ² z|z ³ , а — 0.

h 6 h

Численное моделирование. На данном этапе выполняются:

• -    верификация и анализ полученного решения;

• -    исследование влияния физических параметров на структуру течения.

Для этого авторы представленной статьи выполнили комплексное численное моделирование в среде Matlab. Основные цели программной реализации:

• -    визуальное представление полей скорости;

• -    количественное сравнение характеристик течения для различных типов жидкостей и граничных условий. Центральный элемент кода — функция solve_couette_full 1 , которая реализует формулы (13), (14), (16).

На входе будут:

• -    физические свойства жидкости (плотность р и динамическая вязкость р);

• -    геометрические параметры задачи (расстояние между пластинами h );

• -    кинематические характеристики ( W , A , B , V w );

• -    координатная сетка по z .

На выходе — базовые функции U ( z ), u 1 ( z ), u 2 ( z ) и их производные по z для последующего расчета таких важнейших гидродинамических величин, как напряжение сдвига и завихренность.

Моделирование проходило в два этапа. На первом выполнили базовый расчет для стандартного набора параметров. Это позволило проверить выполнение граничных условий. Максимальное отклонение скорости от заданных значений на границах z = 0 и z = h не превысило 10^-12, что подтвердило высокую точность аналитического подхода и корректность программной реализации.

На втором этапе код расширили для анализа двух ключевых аспектов. Во-первых, детально исследовали влияние знаков и величин коэффициентов A и B в граничном профиле скорости на верхней пластине. Рассматривались четыре комбинации: A >  0, B >  0; A >  0, B < 0; A < 0, B >  0; A < 0, B < 0. Это позволило смоделировать несколько физических сценариев (от ускорения потока к центру канала до его торможения у стенок), а также переход от выпуклых к вогнутым профилям скорости. Для каждой комбинации строились двумерные карты распределения скорости V x (y , z ) и профили скорости вдоль нормали к пластинам при фиксированных значениях поперечной координаты y . Это дало наглядное представление о том, как изменение знака квадратичного члена B кардинально меняет форму изолиний скорости, а знак линейного коэффициента A определяет асимметрию профиля относительно плоскости y = 0.

Во-вторых, рассчитали течение для различных жидкостей. В модель заложили физические свойства воды, моторного масла SAE 30 2 и сырой нефти при температурах 20 °C, 40 °C или 60 °C [14] . Использование справочных данных для динамической вязкости и плотности позволило перейти от абстрактной математической модели к практически значимым инженерным расчетам. Для каждой жидкости автоматически определялось число Рейнольдса Re = Wh / v, что дало возможность оценить режим течения. Как и ожидалось, для воды при комнатной температуре число Рейнольдса достигало Re ~ 1000. При этом течение оставалось ламинарным, что согласуется с известной устойчивостью классического течения Куэтта. Для масла и нефти течение оставалось глубоко ламинарным ( Re < 20).

Особое внимание уделили расчету производных величин. Для каждого значения координаты у аналитически вычислили напряжение сдвига т xz = рд V x /dz и завихренность ю у = -д V x /д z . Это позволило избежать ошибок численного дифференцирования [15] и обеспечило высокую точность при построении распределений указанных величин как вдоль зазора между пластинами, так и в зависимости от поперечной координаты у .

Таким образом, разработанная в Matlab программа представляет собой инструмент для комплексного анализа обобщенного течения Куэтта. С ее помощью можно:

• -    подтвердить корректность аналитического решения;

• -    глубоко изучить влияние физических свойств рабочей среды и сложных граничных условий на гидродинамику потока;

• -    получить обширный визуальный и количественный материал для дальнейшего анализа.

Функции u ₁( z ), u ₂( z ), U ( z ) параметрически исследовали методом численного моделирования в Matlab на основе аналитического решения, выведенного из (13), (14) и (16). Расчеты выполнены при фиксированных параметрах (рис. 2–5): h = 1,0 м, W = 0,3 м/с, V w = 0,001 м/с, μ = 0,01 Па·с для четырех комбинаций знаков: A = ±0,03 с^–1 и B = ±0,005 м^–1·с^–1.

Для реальных жидкостей расчеты выполнялись при h = 0,02 м, W = 0,05 м/с, A = 0,1 с^–1, B = 0,02 м^–1·с^–1, V w = 0,0005 м/с. Использовались: вода при 20 °C (μ = 1,002·10^–3 Па·с) и 40 °C (μ = 0,653·10^–3 Па·с); нефть при 20 °C (μ = 9,15·10^–3 Па·с) и 40 °C (μ = 4,72·10^–3 Па·с); масло SAE 30 при 20 °C (μ = 0,290 Па·с) и 60 °C (μ = 0,050 Па·с).

Результаты исследования. На рис. 2 представлены поля завихренности ω y . При A > 0 максимальные положительные значения ω y находятся в области положительных координат y . При A < 0 максимумы ω y смещены в область y < 0. Амплитуда значений ω y варьируется с изменением коэффициента B .

а)                                                            б)

–1,0   –0,5    0,0     0,5     y , м

в)

–1,0   –0,5    0,0     0,5 y , м

г)

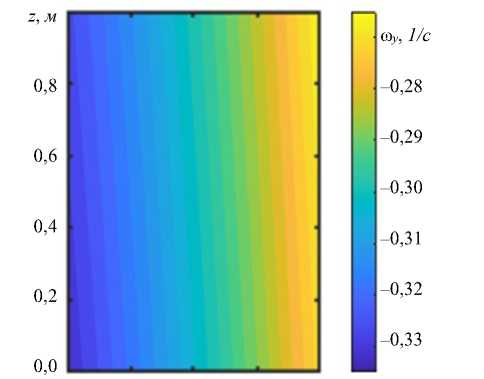

Рис. 2. Распределение завихренности ω y для различных комбинаций знаков параметров A и B : а — A > 0, B > 0; б — A > 0, B < 0; в — A < 0, B > 0; г — A < 0, B < 0

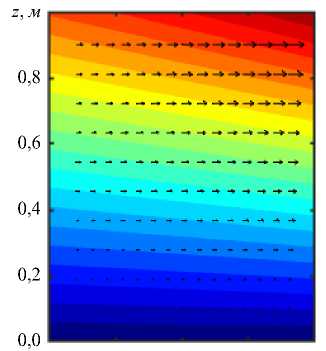

На рис. 3 представлены поле модуля скорости | V | и векторное поле для двух комбинаций знаков параметров A и B . При A > 0 векторы длиннее в области y > 0, что указывает на смещение максимума скорости в положительную область поперечной координаты. При A < 0 наблюдается обратная картина: векторы длиннее в области y < 0, что свидетельствует о смещении максимума в отрицательную область. Это проявление асимметрии течения, обусловленной линейным членом A в граничном условии. Форма изолиний | V | различается для случаев B > 0 и B < 0, что связано с влиянием квадратичного члена B .

Механика

–1,0     –0,5      0,0       y , м

а)                                                             б)

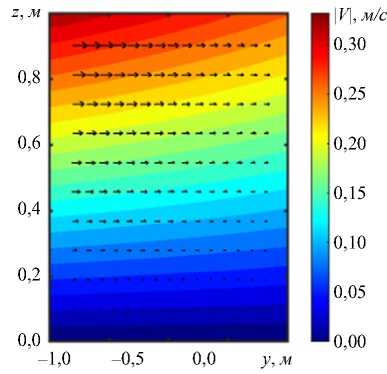

Рис. 3. Поле модуля скорости и векторное поле для различных комбинаций знаков параметров A и B : а — A > 0, B > 0; A > 0, B < 0; б — A < 0, B > 0; A < 0, B <  0

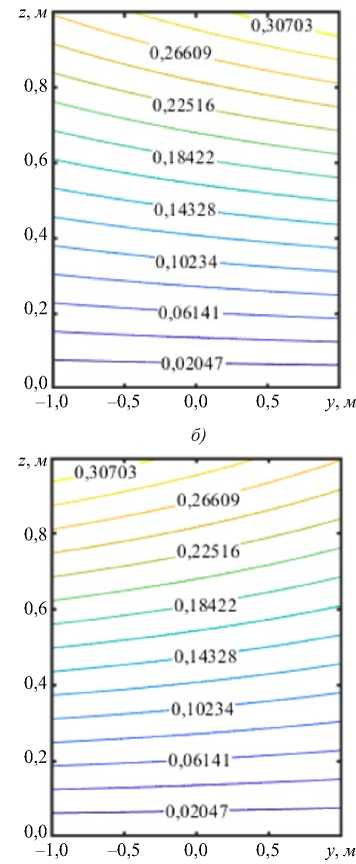

На рис. 4 представлены изолинии продольной скорости V x и линии тока. Линии тока отклоняются от направления оси канала. Направление отклонения определяется знаком A . Изолинии V x при B > 0 и B < 0 имеют различную кривизну.

z , м

0,8

0,6

0,4

0,2

0,0

0,30875

0.270 1 6

0^2859

0,18703-

"0,14547-^.

0,10391

1,06234----

0,02078

0,0

0,5

y , м

а)

–1,0     –0,5

0.27016

0.22859

0,18703

0.14547

0.10391

.062 3 4-----

0.02078

–0,5

0,0

0,5

y , м

в)

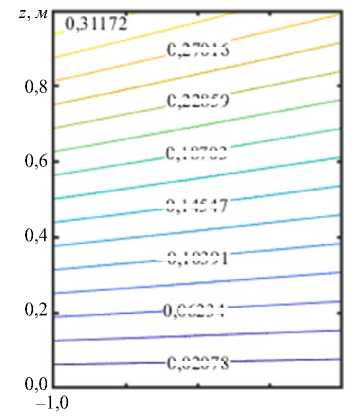

Рис. 4. Изолинии компоненты скорости V x и линии тока для различных комбинаций знаков параметров A и B : а — A > 0, B > 0; б — A > 0, B < 0; в — A < 0, B > 0; г — A < 0, B < 0

г)

На рис. 5 показаны профили V x ( y ) на разных уровнях, т. е. при z , равном 0, h , h /4, h /2 и 3 h /4. При z = 0 скорость V x равна нулю. С ростом z вариация V x по y увеличивается и достигает максимума при z = h , где профиль определяется параметрами A и B . При z = h /2 профиль близок к линейному.

а)

Рис. 5. Распределение компоненты скорости V x по поперечной координате y на различных уровнях высоты канала: а — A > 0, B > 0; A > 0, B < 0; б — A < 0, B > 0; A < 0, B < 0

б)

Расчеты выполнены для реальных жидкостей при h = 0,02 м, W = 0,05 м/с, A = 0,1 с^–1, B = 0,02 м^–1·с^–1, V w = 0,0005 м/с (рис. 6–8). Использовались: вода при 20 °C (μ = 1,002·10^–3 Па·с) и 40 °C (μ = 0,653·10^–3 Па·с); нефть при 20 °C (μ = 9,15·10^–3 Па·с) и 40 °C (μ = 4,72·10^–3 Па·с); масло SAE 30 при 20 °C (μ = 0,290 Па·с) и 60 °C (μ = 0,050 Па·с).

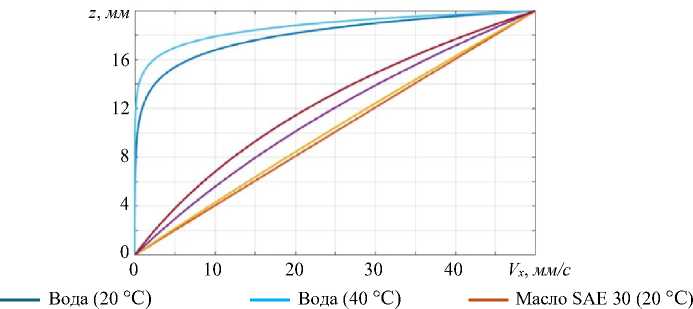

На рис. 6 приведены профили V x ( z ) при y = 0. Все профили построены в диапазоне z ∈ [0, 20] мм, соответствующем толщине слоя.

^^^^м Масло SAE 30 (60 °C )  ^^^^^Н Нефть (20 °C )      ^^^^^^М Нефть (40 °C )

Рис. 6. Сравнение профилей скорости V x ( z ) при y = 0 для различных жидкостей

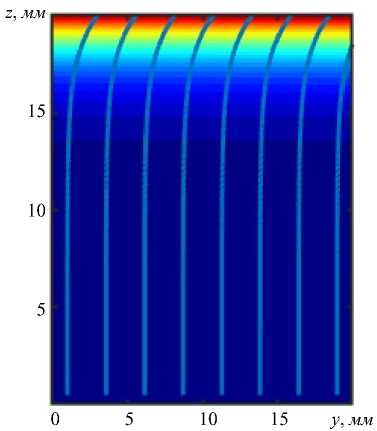

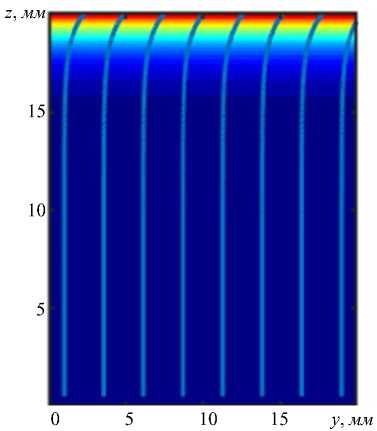

На рис. 7 отображены изолинии | V | и линии тока. Для воды линии тока минимально отклоняются от горизонтали, а для масла при 20 °C — значительно искривляются вблизи верхней стенки.

а)

б)

Механика

а)

д)

е)

Рис. 7. Изолинии модуля скорости | V и линии тока для различных жидкостей: а — вода (20 °С); б — вода (40 °С); в — масло SAE (20 °С); г — масло SAE (60 °С);

д — нефть (20 °С); е — нефть (40 °С)

На рис. 8 представлены двумерные поля завихренности ω y для различных жидкостей.

б)

–2,3

–2,4

–2,5

–2,6

–2,7

–1,5

–2,0

–2,5

–3,0

–3,5

–4,0

–4,5

ω y , 1/c

е)

Рис. 8. Двумерные поля завихренности ω y для различных жидкостей: а — вода (20 °С); б — вода (40 °С); в — масло SAE (20 °С); г — масло SAE (60 °С); д — нефть (20 °С); е — нефть (40 °С)

д)

Обсуждение. Согласно данным рис. 6, для воды при температуре 20 °C характерно слабое отклонение профиля V x ( z ) от линейного закона, что связано с ее малой вязкостью. При повышении температуры до 40 °C это отклонение становится еще менее выраженным, а общий наклон профиля несколько сокращается. Для масла SAE 30 (20 °C) наблюдается умеренная нелинейность профиля, которая при нагреве до 60 °C значительно ослабевает. В данном случает профиль приближается к линейному, что соответствует снижению вязкости при повышении температуры. Для нефти (20 °C) профиль характеризуется выраженной нелинейностью. При увеличении температуры до 40 °C кривая становится ближе к линейной, что также согласуется с уменьшением вязкости.

Как показывает рис. 8, для воды при 20 °C и 40 °C завихренность отрицательная и изменяется в диапазоне от –35 до –5 с^–1, что соответствует слабой завихренности по всему каналу. Для масла SAE 30 при 20 °C наблюдается локализованная область повышенной по модулю завихренности (|ω y | > 2,3 с^–1), сосредоточенная вблизи верхней стенки. При нагреве до 60 °C область повышенной завихренности расширяется, а ее значения по модулю снижаются, что согласуется с уменьшением вязкости. Для нефти при 20 °C завихренность достигает значений до –4,5 с^–1, а при 40 °C — до –1,5 с^–1, что также соответствует снижению вязкости.

Механика

Итоги работы позволяют утверждать, что совместное действие проницаемости, нелинейных граничных условий и вязкости обусловливает качественно новые режимы течения, не сводимые к простой суперпозиции известных эффектов [5] .

Определяющее влияние знака коэффициента A на асимметрию течения (рис. 2–5) объясняется его физическим смыслом как градиента скорости ∂ V x /∂ y на границе. Этот градиент, заданный на верхней стенке, за счет вязкой диффузии формирует поперечную составляющую потока во всем объеме, что приводит к смещению линий тока и максимумов завихренности. Коэффициент B , управляющий кривизной профиля (∂² V x /∂ y ²), определяет распределение этого поперечного потока по ширине канала, что проявляется в изменении формы изолиний скорости (рис. 3, 4). Ослабление влияния граничных коэффициентов с удалением от верхней стенки (рис. 5) количественно описывается экспоненциальными зависимостями (13) и (14), что согласуется с представлениями о затухании возмущений от границы в вязкой жидкости [16] .

Безразмерный параметр проницаемости α зависит от динамической вязкости μ (α = ρ V w / μ). Этим объясняется резкое различие между течением воды и масла (рис. 6, 8).

Для высоковязких жидкостей (малые показатели α) решение вдали от границ стремится к линейному профилю. Однако неоднородность в уравнении (8) для U ( z ), обусловленная членом с B , приводит к концентрации сдвига в тонком пристенном слое, толщина которого обратно пропорциональна |α|. Таким образом, вязкость — не просто множитель, а параметр, управляющий пространственной локализацией сдвиговой деформации. Это имеет важное практическое значение, например, для расчета трения в подшипниках с пористой смазкой [17] .

Полученное решение верифицировано, т. к. корректно воспроизводит известные предельные случаи. При α→0 оно переходит в решение для течения с квадратичным условием на непроницаемой стенке [18] . При A , B → 0 сводится к классическому экспоненциальному профилю для проницаемых стенок [19] . Одновременный переход α, A , B → 0 дает линейный профиль классического течения Куэтта [2] .

Явный вид решения позволяет напрямую оценивать влияние каждого параметра на поле течения, что ценно для инженерного проектирования. Например, в микрофлюидном микшере можно варьировать микрорельеф стенки (через A и B ) для генерации заданной вихревой структуры, улучшающей перемешивание [20] . В задаче смазки пористого подшипника модель позволяет аналитически связать вязкость масла, скорость просачивания и шероховатость поверхности (через A , B ) с распределением напряжения сдвига и диссипацией энергии [21] .

Основное ограничение модели — допущения о стационарности, ламинарности и неньютоновском поведении жидкости. Расширение модели для учета турбулентности выходит за рамки данной работы. Это отдельная сложная задача, требующая перехода к осредненным уравнениям Рейнольдса (RANS) 3 или моделям крупных вихрей (LES) 4 [20] . Еще одно перспективное направление — обобщение для неньютоновских жидкостей [21] и нестационарных режимов [22] . Это позволит охватить более широкий класс таких прикладных задач, как пульсирующие течения в биомедицинских устройствах.

Заключение. Впервые получено точное аналитическое решение стационарных уравнений Навье – Стокса, описывающее обобщенное течение Куэтта ньютоновской жидкости между проницаемыми пластинами с квадратичным профилем скорости на границе.

Параметрический анализ выявил, что линейный коэффициент A граничного условия определяет направление асимметрии полей скорости и завихренности, а квадратичный коэффициент B — степень их пространственной нелинейности.

Динамическая вязкость показана как ключевой параметр, контролирующий толщину сдвигового слоя. Для высоковязких сред основной перепад скорости локализуется в тонкой пристенной области, в то время как для маловязких жидкостей профиль скорости близок к линейному по всей высоте канала.

Результаты работы создают аналитическую основу для решения прикладных задач в микрофлюидике, мембранных технологиях и трибологии, где необходимо управление потоком в условиях проницаемости границ и сложных граничных условий.

Дальнейшие исследования связаны с доработкой, расширением модели. В перспективе она могла бы учитывать неньютоновские свойства жидкости, нестационарные режимы и устойчивость течений.
