Анализ и оценка подверженности атомных электростанций природно-техногенным чрезвычайным ситуациям
Автор: Булыгин Юрий Игоревич, Богданова Ирина Виссарионовна, Губа Татьяна Сергеевна, Аспидова Светлана Юрьевна
Журнал: Вестник Донского государственного технического университета @vestnik-donstu
Рубрика: Технические науки
Статья в выпуске: 4 (65) т.12, 2012 года.
Бесплатный доступ
На основе собранной статистики аварий на АЭС и землетрясений в мире выявлена корреляционная связь между рисками аварий на АЭС и рисками возникновения природно-техногенных ЧС, оказывающих влияние на устойчивость и безопасность функционирования таких особо опасных объектов. Осуществлен прогностический расчет во времени рисковых событий по закону Пуассона. Установлено, что сила корреляционной связи между землетрясениями и авариями на АЭС средняя, а значит повторение таких событий в будущем вероятно.
Чрезвычайная ситуация, авария, риск, вероятность, аэс, землетрясение, цунами, природно-техногенная чс
Короткий адрес: https://sciup.org/14249860
IDR: 14249860
Текст научной статьи Анализ и оценка подверженности атомных электростанций природно-техногенным чрезвычайным ситуациям
Введение. В настоящее время безопасность и устойчивость работы техногенных объектов являются одной из базовых проблем человечества на пути к устойчивому развитию. Чрезвычайные ситуации, катастрофы, аварии на гидротехнических, химических и военных производствах, газо- и нефтепроводах, АЭС становятся частым и обычным явлением. Анализ развития природных опасностей сегодня позволяет сделать вывод о том, что, несмотря на научно-технический прогресс, защищенность людей и материальной сферы от грозных явлений и процессов природы не повышается.
Как любая крупномасштабная техногенная деятельность человека и энергетический объект, атомные электростанции влияют на состояние экосистемы (рис. 1). Радиационный фактор является барьером в общественном сознании для атомной энергетики при выборе вида энергоисточника, поскольку сформировалось неадекватное восприятие техногенных рисков различной природы (радиофобия). Поэтому существует опасность принятия правительствами потенциально опасных решений, связанных фактически с большим суммарным риском, чем опасность самих АЭС.
По данным Международного Агентства по атомной энергетике, в 2010 году в мире действуют 443 атомных реакторов и около тридцати из них находятся в стадии строительства или модернизации. Динамика роста количества реакторов АЭС представлена на рис. 2.
Количество реакторов

Рис. 2. Увеличение числа работающих реакторов в мире за последние 60 лет
Большинство ядерных реакторов находятся в США (104), Франции (59), Японии (53), Великобритании (35) и России (32) (рис. 3).

Рис. 3. Количество реакторов АЭС в странах, где приоритетно используется атомная энергия
Степень защищенности человечества, а также среды обитания и жизнедеятельности от нарастающих опасностей природно-техногенных катастроф, несмотря на предпринимаемые усилия во всем мире, пока не повышается. Весьма важным является возможность достоверно оценить рискообразующие факторы воздействия, которые случайным образом генерируются самой природно-техногенной средой.
Анализ и оценка рискообразующих факторов подверженности АЭС природнотехногенным ЧС. Анализ и оценки рискообразующих факторов подверженности АЭС природнотехногенным чрезвычайным ситуациям осуществлялись в несколько этапов.
На первом этапе были собраны и проанализированы статистические данные по авариям и инцидентам на АЭС за 60 лет и проведено их распределение по шкале МАГАТЭ (табл. 1).
Таблица 1
Аварии и инциденты на АЭС и их распределение в соответствии со шкалой «INES»
Дата |
Место события |
Балл по шкале INES (МАГАТЭ) |
1 |
2 |
3 |
12.12.1952 |
Канада, штат Онтарио, АЭС NRX |
4-5 |
5.10.1966 |
США, г. Ньюпорт, АЭС «Энрико Ферми» |
3 |
17.10.1969 |
Франция, АЭС «Сант-Лаурен» |
4 |
Окончание табл. 1
1 |
2 |
3 |
20.03.1975 |
США, г. Декатур, АЭС «Брауне Ферри» |
2 |
30.11.1975 |
СССР, г. Сосновый Бор, Ленинградская АЭС |
4-5 |
5.01.1976 |
Чехословакия, г. Ясловске-Богунице, АЭС «Богунице» |
2-3 |
22.02.1977 |
Там же |
2-3 |
31.12.1978 |
СССР, Свердловская область, Белоярская АЭС |
2 |
28.03.1979 |
США, г. Харрисбург, АЭС «Три-Майл Айленд» |
6 |
8.03.1981 |
Япония, г. Цугура, АЭС «Цугура» |
2-3 |
15.10.1982 |
СССР, г. Медзамор, Армянская АЭС |
2-3 |
27.01.1984 |
СССР, г. Энергодар, Запорожская АЭС |
2-3 |
27.06.1985 |
СССР, Балаковская АЭС |
2-3 |
26.04.1986 |
СССР, Украина, г. Припять, Чернобыльская АЭС |
7 |
19.08.1986 |
Там же |
3 |
9.12.1986 |
США, штат Вирджиния, г. Сарри, АЭС «Сарри» |
2-3 |
21.01.1987 |
СССР, г. Сосновый Бор, Ленинградская АЭС |
3-4 |
19.10.1989 |
Испания, г. Ванделлос, АЭС «Ванделлос» |
3 |
9.02.1991 |
Япония, о. Хонсю, АЭС «Михама» |
2-3 |
11.10.1991 |
Украина, г. Припять, Чернобыльская АЭС |
3 |
22.12.1992 |
Россия, Свердловская область, Белоярская АЭС |
3 |
2.02.1993 |
Россия, Мурманская обл., пос. Полярные Зори, Кольская АЭС |
2 |
25.07.1996 |
Украина, г. Нетешин, Хмельницкая АЭС |
3 |
10.04.2003 |
Венгрия, Paks, АЭС «Paks» |
3 |
4.07.2003 |
Япония, префектура Фукуи, Ядерный комплекс «Фуген» |
1-2 |
20.05.2004 |
Россия, г. Сосновый Бор, Ленинградская АЭС |
3 |
9.08.2004 |
Япония, о. Хонсю, префектура Фукуи, АЭС «Михама» |
2-3 |
25.08.2004 |
Испания, г. Ванделлос, АЭС «Ванделлос» |
3 |
11.03.2011 |
Япония, АЭС «Фукусима» |
7 |
* Классификация аварий по шкале INES: 1-ый уровень - незначительное происшествие, 2-ой уровень - происшествие средней тяжести, 3-ий уровень - серьезное происшествие, 4-ый уровень - авария в пределах АЭС, 5-ый уровень - авария с риском для окружающей среды, 6-ой уровень - серьезная авария, 7-ой уровень - крупная авария, 8-ой уровень - глобальная авария.
Количество ядерных аварий высоких уровней за более чем 60 лет атомной истории в мире исчисляется единицами. Аварий 7-го уровня было две - Чернобыльская (1986 г.) и авария в Японии 2011 г. За последние 10 лет в российской ядерной отрасли не произошло ни одного события уровня 4 и выше по международной восьмибалльной шкале INES. Событий третьего уровня за это время было шесть, причем ни одно из них не имело последствий для населения (рис. 4).

Рис. 4. Количество аварий и происшествий на АЭС за последние 60 лет в мире
35-40 АЭС находятся в весьма опасных зонах сейсмоактивности, что составляет более трети всех станций мира (рис. 5). Что касается их распределения по странам мира, то на Японию приходится примерно 15-18 АЭС, которые в любой момент времени могут быть подвержены не только землетрясениям, но с определенной вероятностью, воздействиям последующих цунами (табл. 2). До событий на Фукусиме (11 марта 2011 г.) правительственная программа Японии была ориентирована на строительство еще 40 АЭС, однако уже в ближайшее время она будет пересмотрена. В число стран, которые с риском для всего человечества расположили свои АЭС в сейсмоопасных зонах входят США, Аргентина, Иран, Корея, Армения и др. (рис. 5).

Рис. 5. Совмещение мест расположения АЭС с сейсмоопасными зонами мира
Таблица 2
Статистика землетрясений в мире за 60 лет с силой более 6 баллов по шкале Рихтера
Дата |
Страна |
Балл |
4.11.1952 |
СССР |
7 |
12.08.1953 |
Греция |
7 |
27.06.1957 |
СССР |
6 |
6.11.1958 |
СССР |
6 |
29.10.1959 |
Мексика |
6 |
29.02.1960 |
Марокко |
6 |
24.04.1960 |
Иран |
6 |
21.05.1960 |
Чили |
8 |
22.05.1960 |
Чили |
8 |
1.09.1962 |
Иран |
8 |
16.07.1963 |
Югославия |
9 |
26.07.1963 |
Югославия |
8 |
27.03.1964 |
Аляска |
8 |
28.03.1964 |
США |
6 |
16.06.1964 |
Япония |
7 |
25.04.1966 |
Узбекистан |
6 |
26.04.1966 |
Узбекистан |
8 |
8.02.1969 |
Португалия |
6 |
27.10.1969 |
Югославия |
7 |
28.03.1970 |
Турция |
8 |
14.05.1970 |
Дагестан |
6 |
31.05.1970 |
Перу |
7 |
10.12.1970 |
Перу |
6 |
9.02.1971 |
США |
6 |
6.09.1971 |
СССР |
7 |
4.02.1972 |
Гватемала |
7 |
02.12.1972 |
Никарагуа |
6 |
29.11.1975 |
США |
6 |
4.02.1976 |
Гватемала |
7 |
8.04.1976 |
Узбекистан |
9 |
28.07.1976 |
Китай |
8 |
4.03.1977 |
Румыния |
7 |
16.09.1978 |
Иран |
7 |
10.10.1980 |
Алжир |
6 |
23.11.1980 |
Италия |
6 |
19.09.1985 |
Мексика |
8 |
6.11.1988 |
Китай |
7 |
7.12.1988 |
Армения |
7 |
21.06.1990 |
Иран |
7 |
30.09.1993 |
Индия |
6 |
27.05.1995 |
Россия |
9 |
7.12.1997 |
Россия |
7 |
30.05.1998 |
Афганистан |
7 |
25.01.1999 |
Колумбия |
6 |
17.08.1999 |
Турция |
7 |
21.09.1999 |
Тайвань |
7 |
17.06.2000 |
Исландия |
6 |
5.08.2000 |
Россия |
8 |
6.12.2000 |
СНГ |
8 |
26.01.2001 |
Индия |
6 |
26.12.2003 |
Иран |
6 |
26.12.2004 |
Индия |
9 |
8.10.2005 |
Индия, Пакистан |
7 |
12.05.2008 |
Китай |
8 |
12.01.2010 |
Гаити |
7 |
27.02.2010 |
Чили |
8 |
11.03.2011 |
Япония |
9 |
* Статистика землетрясений собрана по материалам «ИТАР-ТАСС»,
По данным табл. 2, можно сделать вывод, что из 57 землетрясений 10 вызывали цунами, что составляет 18 %, так как землетрясение 7 и выше баллов, эпицентр которых находится под дном океана, с большой вероятностью вызывают цунами.
Число землетрясений

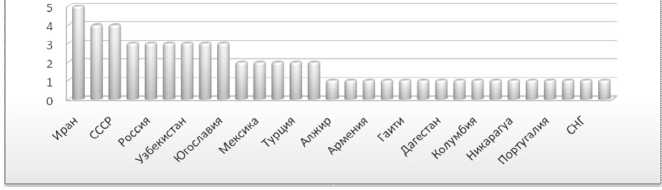

Рис. 6. Распределение крупных землетрясений (свыше 6 баллов) по странам мира (табл. 2)
Следующим этапом анализа было определение вероятности события и количественная оценка связи между вероятностями аварий на АЭС и землетрясениями.
Риск - количественная величина опасности, т. е. вероятность возникновения или частота неблагоприятных последствий воздействия источника аварий на людей и территорию.
Вероятность появления N-ro количества аварий или инцидентов на АЭС в течение определенного времени, в зависимости от частоты их возникновения в единицу времени, можно определить, используя распределение Пуассона.
Расчет вероятности события по закону Пуассона. Распределение Пуассона моделирует случайную величину, представляющую собой число событий N, произошедших за фиксированное время t, при условии, что данные события происходят с некоторой фиксированной средней интенсивностью и независимо друг от друга:
P(N,t) = (Xt)N e-Xtfm,(1)
Если определяется вероятность того, что за данный период не произойдет ни одного инцидента или аварии, т. е. N = 0, то формула приобретает иной, более упрощенный вид:
то^^Л(2)
-
X = п/Т,(3)
где п - среднее число событий в интервале; Т - время; X - интенсивность; t - текущее время.
Модель Пуассона используется для редких событий и при наличии большого количества статистических данных, что применимо для нашего исследования.
Расчет вероятности того, что произойдет авария или происшествие (инцидент) в промежуток времени t. Проанализируем риск:
R = 1-^(0, Г) = 1-еЛ (4)
при п = 23 инцидента, Т = 60 лет, X = 23/60 = 0,38; п = 6 аварии, X = 6/60 = 0,1.
Результаты расчетов вероятности аварии на АЭС представлены на рис. 7.

Рис. 7. График вероятности возникновения аварии или инцидента на АЭС
График наглядно иллюстрирует результаты расчетов вероятностей и зависимости:
-
- с увеличением срока эксплуатации АЭС вероятность безаварийной работы резко увеличивается;
-
- вероятность того, что произойдет инцидент на АЭС значительно выше, чем вероятность аварии на АЭС.
Расчет вероятности землетрясения выше б баллов в промежуток времени t. На основании ранее приведенной статистики (табл. 2) проведем расчет риска крупного (выше 6 баллов) землетрясения по модели Пуассона:
R = 1-Р(0, tV 1-еЛ при п = 57 землетрясений, Т = 60 лет; X = 57/60 =0,95
п = 37 землетрясений, Т = 60 лет; X = 37/60 =0,617
п = 18 землетрясений, Т = 60 лет; X = 18/60 =0,3.
Результаты расчетов сведены в табл. 3 и рис. 8.
Расчет риска возникновения землетрясения в промежуток времени t

Рис. 8. График вероятности возникновения землетрясения
Таблица 3
Вероятность, Р |
2012, 1-е^ |
2013, \-еА |
2014, |
2015, |
2016, \-е^ |
2021, 1-е- |
2026, |
Землетрясения выше 6 баллов |
61% |
85% |
94% |
97% |
99% |
99,9% |
100% |
Землетрясения выше 7 баллов |
45% |
69% |
83% |
90% |
95% |
99% |
100% |
Землетрясения выше 8 баллов |
25% |
45% |
59% |
69% |
77% |
96% |
100% |
Связь между вероятностями аварий на АЭС и землетрясениями. Описание анализа по критерию Пирсона. Важнейшей целью статистики является изучение объективно существующих связей между явлениями. В ходе статистического исследования этих связей необходимо выявить причинно-следственные зависимости между показателями, т. е. насколько изменение одних показателей зависит от изменения других показателей (табл. 4).
Корреляционная связь - это связь, при которой воздействие отдельных факторов проявляется только как тенденция (в среднем) при массовом наблюдении фактических данных. Для определения степени тесноты парной линейной зависимости определим линейный коэффициент корреляции г
Г*хт Г/хт / (Qx Ох). (5)
Линейный коэффициент корреляции может принимать значения в пределах от -1 до + 1 или по модулю от 0 до 1. Чем ближе он по абсолютной величине к единице, тем теснее связь. Знак указывает направление связи: «плюс» - прямая зависимость, «минус» имеет место при обратной зависимости.
Сила корреляционной связи: сильная ±0,7 до ±1; средняя ±0,3 до ±0,699; слабая 0 до ±0,299.
Расчет критерия Пирсона для землетрясения выше 8 баллов.
Рассчитаем среднее количество аварий и инцидентов (П.) и землетрясений (И):
Mx = nlN, Ny = n/M,
^
где Мх - среднее количество аварий и инцидентов; п - количество событий; N - число распределений; Му - среднее количество землетрясений.
Таблица 4
Система распределения количества аварий на АЭС и землетрясений выше 8 баллов
Годы |
События |
|
Аварии и инциденты, х |
Землетрясения, у |
|
1951-53 |
1 |
0 |
1953-55 |
0 |
0 |
1955-57 |
1 |
0 |
1957-59 |
0 |
0 |
1959-61 |
1 |
2 |
1961-63 |
0 |
1 |
1963-65 |
0 |
3 |
1965-67 |
0 |
1 |
1967-69 |
0 |
0 |
1969-71 |
0 |
1 |
1971-73 |
0 |
0 |
1973-75 |
0 |
0 |
1975-77 |
3 |
2 |
1977-79 |
2 |
0 |
1979-81 |
1 |
0 |
1981-83 |
2 |
0 |
1983-85 |
1 |
0 |
1985-87 |
4 |
1 |
1987-89 |
1 |
0 |
1989-91 |
1 |
0 |
1991-93 |
3 |
0 |
1993-95 |
1 |
0 |
1995-97 |
1 |
1 |
1997-99 |
0 |
0 |
1999-2001 |
0 |
1 |
2001-03 |
0 |
0 |
2003-05 |
5 |
1 |
2005-07 |
0 |
0 |
2007-09 |
0 |
1 |
2009-11 |
1 |
2 |
Среднее <х>, <у> |
0,967 |
0,567 |
Сумма |
29 |
18 |
К = 29/30 = 0,96, Му = 18/30 = 0,567, О х = ^ ) / И - <х> , о2х=77/30-0,9672=2,567-0,935=1,632, О2^(1.УГ>-<У>2, o2v=29/3 0-0,5672=0,967-0,321=0,646, C^^yiW-^^, 0^=19/30-0,567-0,967=0,633-0,548=0,85. 77 7
(Ю)
Отсюда определяем коэфициент корреляции: r„= Сху (ох оД г„=0,85/(1,277-0,804)=0,83 Если jr^,]Vw-l > 0,7, то связь между землетрясениями и авариями АЭС достаточно вероятна, при г Ми-1 = 0 447сила корреляционной связи средняя (рис. 9)

Рис. 9. Сила корреляционной связи между землетрясениями и авариями на АЭС в зависимости от интенсивности землетрясений, вызывающих шлейф - эффект (землетрясение - цунами)
Заключение. Собрана полная статистика по авариям и инцидентам на АЭС во всем мире. Все события ранжированы в соответствии с требованиями шкалы МАГАТЭ. Предложен количественный метод анализа риска аварии на АЭС и сильного землетрясения на основе закона Пуассона, который позволяет осуществить прогностический расчет во времени. Выявлена корреляционная связь (по критерию Пирсона) между рисками аварий на АЭС и рисками возникновения природнотехногенных ЧС. В результате произведенных расчетов установлено, что связь между такими событиями, как землетрясение и авария на АЭС, достаточно вероятна.
Анализ показывает, что многие АЭС в настоящее время находятся в состоянии чрезвычайной ситуации, некоторые из них не имеет надежной упреждающей защиты. Это тем более актуально, что по разным экспертным оценкам, опасность «техногенных взрывов» в общей структуре рисков и угроз национальной безопасности России составляет от 15 до 45 %.
Ослабление технологического, информационного контроля со стороны общества, государства области современных опасных производств и технологий может привести к необратимым последствиям, после которых все усилия будут сконцентрированы только на устранении последствий возникшей аварии, взрыва, а все остальные функции государственного регулирования окажутся ненужными в силу разрушения главного субъекта управления - человека, прежде всего страдающего в таких техногенных катастрофах.
