Анализ показателей качества электроэнергии в точках её передачи на напряжении 0,22 кВ
Автор: Бухвал Александр Владимирович, Юндин Михаил Анатольевич
Журнал: Вестник аграрной науки Дона @don-agrarian-science
Рубрика: Технологии, средства механизации и энергетическое оборудование
Статья в выпуске: 1 (53), 2021 года.
Бесплатный доступ
Сельское электроснабжение характеризуется большой протяженностью линий электропередач, преобладанием однофазных потребителей, неравномерным распределением нагрузок по фазам, насыщенностью электроприборов с нелинейной вольт-амперной характеристикой. Встречаются линии, площадь сечения проводов которых не соответствует передаваемой мощности, количество скруток провода в одном пролете превышает нормы ПУЭ. Силовые трансформаторы выработали свой амортизационный и паспортный срок службы, встречаются силовые трансформаторы с коэффициентом загрузки, превышающим свои нормативные значения. В результате перечисленных особенностей встаёт вопрос об обеспечении потребителей качественной электроэнергией. Периодический мониторинг показателей качества электроэнергии (ПКЭ), проводимый сетевыми компаниями на шинах ТП 6(10)/0,4 кВ, не показывает значения ПКЭ в точках передачи электроэнергии потребителям, находящимся в середине или конце линии. В статье представлены результаты измерений и анализа ПКЭ в сельских электрических сетях. Измерения показателей качества электрической энергии проводились в распределительных сетях 0,22 кВ в точках передачи электрической энергии сельским однофазным потребителям. По результатам измерений проанализированы основные ПКЭ, которые наиболее часто не соответствовали требованиям действующих норм. С помощью описательной статистики были проанализированы измеренные показатели качества электрической энергии (ПКЭ), найдены диапазоны изменения значений, определены формы распределения, асимметричность относительно средней величины, определены стандартная ошибка и отклонение, дисперсия выборки. Установлено, что медленные изменения напряжения не соответствовали нормативным значениям. Выявлены коэффициенты гармонических составляющих напряжения, которые в точках передачи электроэнергии превышали свои нормативные значения. Подтверждена актуальность работ понеобходимости доведения показателей качества электроэнергии до уровня требований ГОСТ 32144-2013 для электрической сети напряжением 0,22 кВ.
Качество электрической энергии, показатели качества электрической энергии, медленные изменения напряжения, отклонение частоты, несинусоидальность напряжения
Короткий адрес: https://sciup.org/140290463
IDR: 140290463
Текст краткого сообщения Анализ показателей качества электроэнергии в точках её передачи на напряжении 0,22 кВ
Введение. Обеспечение качественной электроэнергией потребителей является актуальной задачей электроснабжающих организаций. Это обусловлено тем, что ряд электрических сетей имеет неудовлетворительное состояние отдельных элементов, ведущее к большому количеству отказов, сверхнормативным потерям электроэнергии и снижению сроков службы электрооборудования в узлах нагрузки [1–4]. К показателям качества электрической энергии, часто выходящим за рамки нормируемых значений по ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения», относятся: медленные изменения напряжения, уровень несимметрии напряжения, отдельные коэффициенты n -ых гармонических составляющих напряжения [5, 6, 7].
Постановка задачи. Сетевые организации имеют в своей структуре лаборатории по контролю ПКЭ. Каждая из таких лабораторий проводит периодический мониторинг ПКЭ в центрах питания (ЦП), а также на 1–3 трансформаторных подстанциях (ТП) 6(10)/0,4 кВ, в зависимости от схемы питания и величины потерь напряжения в данном ЦП [8].
Основная проблема низкого качества поставляемой потребителям электроэнергии заключается в том, что измерения, выполняемые на шинах 0,4 кВ ТП 6(10)/0,4 кВ, регистрируют уровень ПКЭ в начале отходящих линий, но при этом нет достоверных данных об уровне напряжения в точках передачи электроэнергии, учитываемой электросчетчиками, в конце отходящих от ТП линий, а также у потребителей, подключенных вблизи шин напряжением 0,4 кВ ТП.
Рассматривая современные узлы нагрузки, необходимо обратить внимание на их насыщение электроприёмниками с нелинейными вольт-амперными характеристиками с учётом того, что бытовые электроприборы, эксплуатируемые на территории РФ, в обязательном порядке проходят сертификацию, при которой проверяется форма кривой тока, генерируемая электроприёмником. Однако обзор литературных источников свидетельствует о имеющих место частых искажениях формы кривой тока и напряжения в сетях напряжением 0,38 кВ [9–11].
Целями данной статьи являются:
– идентификация реальных значений ПКЭ в точках передачи электроэнергии сельским электропотребителям в начале и в конце сети 0,22 кВ;
– проведение анализа измеренных величин и установление ПКЭ в точках передачи электроэнергии, имеющих отклонения от норм [5].
Материалы и методы исследования. Исследование ПКЭ в точках передачи электроэнергии однофазным электропотребителям выполнялось в сельских электрических сетях 0,22 кВ. Измерения проводились при помощи анализаторов качества электроэнергии (КЭ) «Прорыв-КЭ», внесенных в Государственный реестр Приказом Росстандарта № 1286 от 20.08.2014 г.
Анализатор КЭ «Прорыв-КЭ» предназначен для измерения и регистрации характеристик напряжения, а также временных характеристик ПКЭ по [5] в электрических сетях с номинальной частотой 50 Гц. Все анализаторы КЭ на момент измерений имели свидетельства о поверке.
Точки подключения приборов выбирались в местах разграничения балансовой принадлежности между потребителем и сетевой компанией на напряжении 0,22 кВ (рисунок 1 а ). Схема подключения прибора «Прорыв-ПКЭ-А» в сети напряжением 0,22 кВ представлена на рисунке 1 б .

а

б

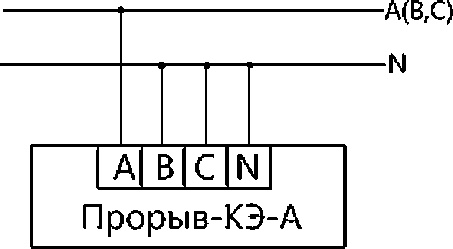

а – точка подключения анализатора КЭ; б – схема подключения анализатора КЭ к однофазной сети 0,22 кВ Рисунок 1 – Схема подключения прибора для мониторинга ПКЭ к однофазной электрической сети 0,22 кВ
Выборка измерений ПКЭ за период с 2019 по 2020 гг. составила 212 измерений. Измерения проведены по методике ГОСТ 33073-2014 «Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения». Измерялись следующие ПКЭ:
-
– отклонение частоты ∆f;
-
– медленные изменения напряжения (положительное δU (+) и отрицательное δU (-) отклонение напряжения);
– несинусоидальность напряжения (суммарный коэффициент гармонических составляющих напряжения K U , коэффициенты гармонических составляющих напряжения до 40-го порядка K U(n) ).
Продолжительность измерения составляла 7 суток.
Выборка результатов измерения для одного из контролей, представленных в таблице 1. Для анализа коэффициентов n-ых гармонических составляющих напряжения выбирались только те гармоники, у которых обнаруживалось превышение нормативных значений. Установлено, что коэффициенты гармонических составляющих напряжения 3-й, 9-й, 15-й, 21-й гармоник выходили за пределы нормативных значений по ГОСТ 32144-2013. Поэтому для по- следующего анализа были выбраны именно эти ПКЭ.
Результаты исследований и их обсуждение. Анализ результатов мониторинга ПКЭ показал, что во всех проведенных случаях показатели «отклонение частоты» ∆f и «суммарный коэффициент гармонических составляющих напряжения» K U соответствовали требованиям ГОСТ 32144-2013. Другие измеренные ПКЭ имели отклонения от норм ГОСТ 321442013 (рисунок 2).
Уровень отклонения напряжения связан с характерными графиками нагрузки, который может влиять на данный показатель как в положительную, так и в отрицательную сторону. Временные диаграммы изменения фазных напряжений, полученные в ходе мониторинга, показали, что в вечерние часы максимума нагрузки уровень напряжения наиболее часто снижался в отрицательную сторону (рисунок 3).
Основными причинами несоответствия положительных отклонений напряжения являются: близкое расположение узла нагрузки к шинам 0,4 кВ ТП 6(10)/0,4 кВ, заведомо завышенное напряжение на стороне 6(10) кВ, неправильно выставленный коэффициент трансформации на ТП, несимметрия нагрузок на линии.
Таблица 1 – Отклонение показателей качества электрической энергии в одной из точек передачи электроэнергии
Измеренный ПКЭ |
Время измерений |
Измеренное значение |
Нормативное значение |
Время превышения нормативного значения |
|
Т 1 , % |
Т 2 , % |
||||
Отклонение частоты |
95% |
-0,03 |
-0,20 |
0,00 |
|
0,02 |
0,20 |
0,00 |
|||
100% |
-0,05 |
-0,40 |
0,00 |
||
0,04 |
0,40 |
0,00 |
|||
Отклонение напряжения δU, % |
100% |
-17,70 |
-10,00 |
13,89 |
|
7,70 |
10,00 |
0,00 |
|||
Суммарный коэффициент гармонических составляющих K U , % |
95% |
7,01 |
8,00 |
0,00 |
|
100% |
7,30 |
12,00 |
0,00 |
||
Коэффициент 3-й гармонической составляющей напряжения K U(3) , % |
95% |
5,96 |
5,00 |
26,39 |
|
100% |
6,30 |
7,50 |
0,00 |
||
Коэффициент 9-й гармонической составляющей напряжения K U(9) , % |
95% |
2,18 |
1,50 |
37,50 |
|
100% |
2,52 |
2,25 |
3,47 |
||
Коэффициент 15-й гармонической составляющей напряжения K U(15) , % |
95% |
0,83 |
0,3 |
97,92 |
|
100% |
0,99 |
0,45 |
84,72 |
||
Коэффициент 21-й гармонической составляющей напряжения K U(21) , % |
95% |
0,29 |
0,20 |
38,89 |
|
100% |
0,31 |
0,30 |
2,08 |

■ Соответсвует ГОСТ ■ Не соответствует ГОСТ

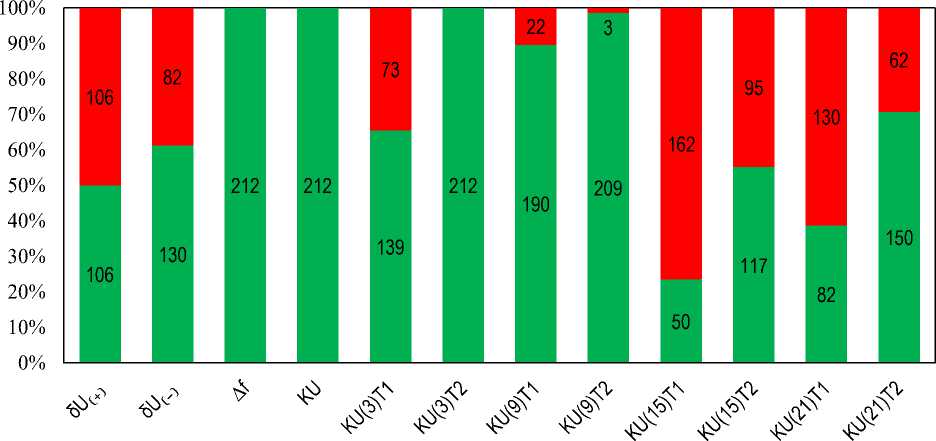

Рисунок 2 – Распределение соответствия показателей качества электроэнергии
Анализ показал, что положительные отклонения напряжения не соответствовали нормируемому значению в 50% измерений. Основная доля измерений (73%) приходилась на часы минимума нагрузок на суточном графике. Сете- вые компании решают проблему завышенного напряжения путем переключения коэффициента трансформации силового трансформатора либо симметрированием нагрузок в сети.

Рисунок 3 - Временная диаграмма относительного изменения отклонений напряжений в течение суток
Отрицательные значения отклонения напряжения в 38,7% измерений не соответствовали нормам (рисунок 3). В основном нарушение допустимого значения отрицательного отклонения напряжения связано с ростом электропотребления в часы пиковых нагрузок. К тому же некоторые линии имели относительно большую протяженность с большим количеством подключенных абонентов, что в итоге приводило к большим потерям напряжения на линии. Для приведения отрицательного отклонения напряжения в соответствие нормативным значениям проводят аналогичные мероприятия с нормализацией положительных отклонений напряжения, а также осуществляют проверку контактных соединений, в редких случаях проводят реконструкцию линии, а также, у особо проблемных потребителей, устанавливают повышающий трансформатор (бустер).
Уровень токов высших гармоник напрямую зависит от количества электроприёмников с нелинейной вольт-амперной характеристикой в узле нагрузки [9, 12, 13]. Превышение нормативных значений коэффициента 3-й гармонической составляющей напряжения было установлено в 73 измерениях, при этом наблюдалось несоответствие измеренной в 95% времени. Величина данного коэффициента изменялась от 0,56 до 7,22%, а среднее значение составило 4,11%. Анализ измерений с превышением нормативных значений коэффициента 3-й гармонической составляющей напряжения показал, что среднее время превышения норматива по данному коэффициенту составило Ті=17,66%.
Также в ходе измерений имело место превышение нормативных значений коэффициентов 15-й и 21-й гармоник напряжения (76,42% и 61,32% случаев соответственно в течение 95% времени).
Для ПКЭ, выходящих за нормативные значения, была проведена статистическая обработка результатов измерений. Результаты, представленные в таблице 2, обрабатывались методами описательной статистики с точечной оценкой параметров распределения случайных величин.
Как следует из таблицы 2, коэффициент 15-й гармонической составляющей напряжения, измеренный в течение 95% времени, изменялся в диапазоне от 0,1% до 0,83%, что характеризуется размахом в 0,73%. Мера разброса характеризуется стандартным отклонением 19,2% при стандартной ошибке 1,7%. Статистическое распределение коэффициента 15-й гармонической составляющей напряжения располагается не остроконечно (эксцесс составляет -0,667) и несимметрично относительно среднего значения со смещением вправо, о чем свидетельствует асимметрия 0,564.
С учётом результатов значений среднего времени превышения нормативных значений ПКЭ из таблицы 2 можно утверждать, что особо выделяются значения 15-й и 21-й гармоник напряжения. Это согласуется с результатами исследований других авторов [10,12-14].
Таблица 2 – Результаты статистической обработки ПКЭ, превышающих нормативные значения в сельских электросетях
Статистические показатели |
δU (-) |
δU (+) |
K U(3)Т1 |
K U(3)Т2 |
K U(9)Т1 |
K U(9)Т2 |
K U(15)Т1 |
K U(15)Т2 |
K U(21)Т1 |
K U(21)Т2 |
Среднее |
9,783 |
9,779 |
4,111 |
4,505 |
0,91 |
1,02 |
0,398 |
0,487 |
0,217 |
0,269 |
Стан.ошибка |
0,598 |
0,258 |
0,094 |
0,099 |
0,026 |
0,028 |
0,013 |
0,017 |
0,008 |
0,010 |
Стан.отклонение |
8,710 |
3,753 |
1,372 |
1,450 |
0,376 |
0,414 |
0,192 |
0,247 |
0,121 |
0,152 |
Дисперсия выборки |
75,872 |
14,088 |
1,881 |
2,104 |
0,142 |
0,0171 |
0,037 |
0,061 |
0,015 |
0,023 |
Эксцесс |
-0,073 |
0,384 |
0,024 |
0,121 |
0,962 |
0,808 |
-0,667 |
-0,412 |
1,169 |
1,283 |
Асимметричность |
0,831 |
-0,801 |
-0,242 |
-0,413 |
0,753 |
0,738 |
0,564 |
0,703 |
1,205 |
1,241 |
Min |
0 |
0 |
0,56 |
0,69 |
0,27 |
0,31 |
0,1 |
0,11 |
0,01 |
0,01 |
Max |
36,71 |
15,89 |
7,22 |
7,36 |
2,23 |
2,52 |
0,83 |
1,18 |
0,58 |
0,76 |
Среднее время превышения нормативного значения |
20,88 |
15,36 |
17,66 |
0 |
13,33 |
3,47 |
40,48 |
25,72 |
29,06 |
18,25 |
Среднее значение «отклонения напряжения» у потребителей составило ±9,78%. Следует отметить, что в узлах нагрузки некоторых потребителей был настолько низкий уровень напряжения, что работа электроприборов становилась невозможной. При этом зафиксировано максимальное отклонение напряжения в -36,71% (таблица 2).
По действующему стандарту номинальное напряжение должно составлять 230 В (ГОСТ 29322-2014 «Напряжения стандартные»). С учетом этого количество случаев выхода ПКЭ за нормированное значение и время нарушения нормативного значение положительного отклонения будет меньше.
Выводы
-
1. В сельских электрических сетях 0,22 кВ уровень напряжения продолжает оставаться у потребителей неудовлетворительным по «установившемуся отклонению напряжения». Для более объективной информации о состоянии ПКЭ в сельских электрических сетях при проведении периодического мониторинга необходимо проводить мониторинг не только на шинах 0,4 кВ ТП, но и у потребителей, находящихся в начале и в конце отходящих линий.
-
2. В ходе исследований было выявлено наличие в сети 0,22 кВ токов 3-й гармоники, которые являются наиболее существенными по отношению к основной гармонике. В некоторых случаях коэффициент 3-й гармонической составляющей напряжения достигал значений 7,36%.
-
3. Исследованием установлено частое нарушение нормируемых значений двух показа-
- телей: коэффициентов 15-й и 21-й гармонических составляющих напряжения.
