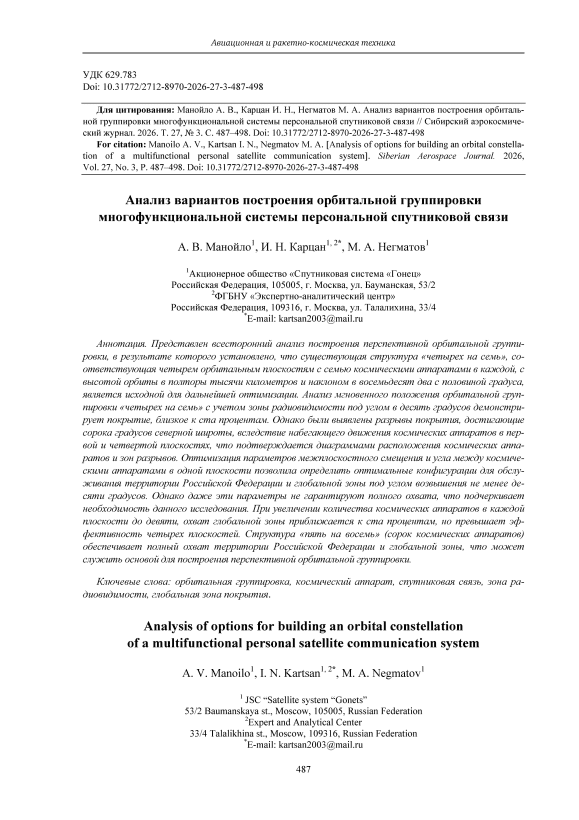

Анализ вариантов построения орбитальной группировки многофункциональной системы персональной спутниковой связи

Манойло А.В. Карцан И.Н. Негматов М.А.

Журнал: Сибирский аэрокосмический журнал @vestnik-sibsau

Рубрика: Авиационная и ракетно-космическая техника

Статья в выпуске: 3 т.27, 2026 года.

Бесплатный доступ

Представлен всесторонний анализ построения перспективной орбитальной группировки, в результате которого установлено, что существующая структура «четырех на семь», соответствующая четырем орбитальным плоскостям с семью космическими аппаратами в каждой, с высотой орбиты в полторы тысячи километров и наклоном в восемьдесят два с половиной градуса, является исходной для дальнейшей оптимизации. Анализ мгновенного положения орбитальной группировки «четырех на семь» с учетом зоны радиовидимости под углом в десять градусов демонстрирует покрытие, близкое к ста процентам. Однако были выявлены разрывы покрытия, достигающие сорока градусов северной широты, вследствие набегающего движения космических аппаратов в первой и четвертой плоскостях, что подтверждается диаграммами расположения космических аппаратов и зон разрывов. Оптимизация параметров межплоскостного смещения и угла между космическими аппаратами в одной плоскости позволила определить оптимальные конфигурации для обслуживания территории Российской Федерации и глобальной зоны под углом возвышения не менее десяти градусов. Однако даже эти параметры не гарантируют полного охвата, что подчеркивает необходимость данного исследования. При увеличении количества космических аппаратов в каждой плоскости до девяти, охват глобальной зоны приближается к ста процентам, но превышает эффективность четырех плоскостей. Структура «пять на восемь» (сорок космических аппаратов) обеспечивает полный охват территории Российской Федерации и глобальной зоны, что может служить основой для построения перспективной орбитальной группировки.

орбитальная группировка \ космический аппарат \ спутниковая связь \ зона радиовидимости \ глобальная зона покрытия

Короткий адрес: https://sciup.org/148334407

IDS: 148334407   |   УДК: 629.783   |   DOI: 10.31772/2712-8970-2026-27-3-487-498

Analysis of options for building an orbital constellation of a multifunctional personal satellite communication system

A comprehensive analysis of the construction of a promising orbital constellation is presented, as a result of which it was found that the existing four-by-seven structure, corresponding to four orbital planes with seven spacecraft in each, with an orbit height of one and a half thousand kilometers and an inclination of eighty-two and a half degrees, is initial for further optimization. Analysis of the instantaneous position of the orbital constellation four by seven, taking into account the radio visibility zone at an angle of ten degrees, demonstrates a coverage close to one hundred percent. However, coating ruptures reaching forty degrees north latitude were identified due to the oncoming movement of spacecraft in the first and fourth planes, which is confirmed by the diagrams of the location of spacecraft and the rupture zones. Optimization of the parameters of interplanar displacement and the angle between spacecraft in the same plane made it possible to determine the optimal configurations for servicing the territory of the Russian Federation and the global zone at a elevation angle of at least ten degrees. However, even these parameters do not guarantee full coverage, highlighting the need for the present study. With an increase in the number of spacecraft in each plane to nine spacecraft, global zone coverage approaches one hundred percent, but goes beyond the efficiency for four planes. The five-by-eight structure (forty spacecraft) provides full coverage of the territory of the Russian Federation and the global zone, which can be taken as the basis for building a promising orbital constellation.

Текст научной статьи Анализ вариантов построения орбитальной группировки многофункциональной системы персональной спутниковой связи

Развитие Арктической зоны Российской Федерации и промышленной инфраструктуры Крайнего Севера является приоритетом государственной политики, направленным на обеспечение безопасности и социально-экономического прогресса [1]. Арктика, охватывающая 30 % территории страны и 9 субъектов Федерации (Мурманская область, Республика Карелия, Архангельская область, Ненецкий автономный округ, Республика Коми, Ямало-Ненецкий автономный округ, Красноярский край, Республика Саха-Якутия, Чукотский автономный округ), требует ускоренного развития, ключевым элементом которого выступает транспортная инфраструктура, в частности – Северный морской путь (СМП) [2; 3].

Правительством Российской Федерации осуществляется планомерная работа по развитию арктических территорий, включая совершенствование законодательной базы. Основы государственной политики Российской Федерации в Арктике до 2035 г., утвержденные Указом Президента РФ от 5 марта 2020 г. № 164, Стратегия развития Арктической зоны РФ и обеспечения национальной безопасности на период до 2035 г., единый план их реализации, государственная программа «Социально-экономическое развитие Арктической зоны Российской Федерации» и федеральный закон «О государственной поддержке предпринимательской деятельности в Арктической зоне Российской Федерации» – все это составляет основу для системного подхода.

Особое внимание уделяется внедрению современных информационных, телекоммуникационных и навигационных технологий для повышения эффективности, устойчивости и безопасности функционирования транспортного комплекса Арктической зоны, что является одним из наиболее актуальных направлений развития согласно указанным Основам государственной политики [4; 5]. Цифровизация транспортных процессов, включая создание единой цифровой платформы для управления судоходством по СМП, интеграцию систем навигации и связи, а также внедрение технологий искусственного интеллекта для прогнозирования ледовой обстановки являются ключевыми элементами повышения конкурентоспособности арктического транспортного коридора.

Обеспечение гарантированной устойчивой связи транспортных средств и объектов транспортной инфраструктуры в Арктической зоне Российской Федерации, особенно в районах высоких широт, является одной из наиболее сложных задач [6; 7]. Уникальная географическая протяженность страны требует постоянного контроля за внутренними и транзитными грузовыми транспортными потоками, а также за миллионами единиц железнодорожного, автомобильного, водного и воздушного транспорта. Существующие системы связи (сотовые, радиорелейные, стационарные линии) не в полной мере решают данную проблему [8; 9].

Ввиду этого, актуальным представляется применение отечественных спутниковых систем связи для обеспечения гарантированной устойчивой связи субъектов транспортного комплекса РФ. Авторы, опираясь на полученный опыт, считают, что до 2030 г. альтернативы малой спутниковой системе персональной связи (МСПСС) «Гонец-Д1М» для решения указанных задач не существует. Опыт эксплуатации МСПСС «Гонец-Д1М» показал возможность существенного улучшения ее технических и эксплуатационных характеристик посредством незначительной модернизации терминалов средств земной станции (СЗС) «Гонец», наземной инфраструктуры и космической группировки [3; 10; 11]. В данной работе будут представлены варианты построения орбитальной группировки, требующие детального изучения с учетом прогнозируемого роста потребностей транспортного сектора. Рассматриваются как увеличение числа действующих спутников, так и изменение их орбит для достижения оптимального покрытия и минимизации временных интервалов между сеансами связи.

Структура орбитальной группировки

Орбитальная группировка МСПСС «Гонец-Д1М» должна постоянно состоять не менее чем из 28 КА, функционирующих на орбите с высотой 1500 км и наклонением плоскости орбиты 82,5°.

Космические аппараты (КА) должны располагаться в четырех равно разнесенных орбитальных плоскостях по семь КА в каждой плоскости. Также в орбитальной группировке (ОГ) должен быть предусмотрен орбитальный резерв в составе четырех КА, по одному КА в каждой плоскости [12; 13].

При выборе структуры ОГ для решения целевой задачи рассмотрим следующие факторы:

  • –    определение структуры ОГ;

  • –    оптимизация баллистического построения ОГ по обслуживаемой территории (РФ или глобальная зона);

  • –    влияние увеличения числа КА в плоскости на эффективность ОГ;

  • –    влияние наклонения плоскости орбиты на эффективность ОГ;

  • –    опасное сближение КА в ОГ [14].

Орбитальное построение ОГ определим как N х K, где N – количество орбитальных плоскостей, K – количество КА в орбитальной плоскости [15; 16].

На рис. 1 приведено схематичное размещение КА при построении ОГ, где представлены:

  • –    четыре плоскости, в каждой из которой по семь КА;

  • –    угол смещения плоскостей ∆ ϕ ;

  • –    КА в плоскости размещены равномерно через угол ∆ Ψ ;

  • –    угол межплоскостного смещения КА ∆u.

Рассмотрим покрытие территории в процессе движения КА по орбитам. На рис. 2 показано мгновенное положение ОГ 4 х 7:

  • –    положение всех КА ОГ, где первая цифра номер плоскости, вторя цифра номер КА в данной плоскости;

  • –    трассы полета КА;

  • –    зоны радиовидимости (ЗРВ) КА по углу места 10°.

Предварительный анализ показывает, что ОГ 4 х 7 с ЗРВ при угле места 10° обеспечивает покрытие территории земного шара близкое к 100 %. Стоит отметить, что наибольшие разрывы покрытия возникают при встречном движении КА в ОГ, когда КА одной плоскости на восходящем движении, а КА другой плоскости на нисходящем движении.

Выделим восходящее движение КА – это КА № 11, 21, 22, 32, 42, 43 (центральная часть рис. 2). Затем обозначим нисходящее движение КА – правая и левая части рис. 2 (КА № 46, 15, 25, 36, 35). Зона встречного движения КА возникает между КА № 46 и 11 с разрывом покрытия на северной широте 40°. Зона встречного движения между КА № 42 и 15 с разрывом покрытия в южном полушарии.

Восходящее 'движение КА

Рис. 1. Схема построения ОГ

  • Fig. 1.    Diagram of the orbital constellation

Рис. 2. Мгновенное положение ОГ 4 х 7

  • Fig. 2.    Instantaneous position of the 4 x 7 orbital constellation

На рис. 3 показано движение КА в четырех орбитальных плоскостях с Северного полюса с обозначениями:

  • –    орбитальные плоскости;

  • –    направления восходящего и нисходящего движения КА;

  • –    зоны встречного движения КА.

При штатном составе ОГ 4 х 7 встречное движение происходит между плоскостями № 1 и 4. Именно при движении КА в этих плоскостях возникает разрыв покрытия выше северной и южной широт 40°.

На рис. 4 приведена зона разрыва, образованная между 1 и 4 плоскостями (КА № 47 и 11) ОГ 4 х 7 при угле места 10°.

Рис. 3. Движение КА в районе северного полюса

Рис. 4. Разрыв покрытия выше северной широты 40°

Fig. 3. Satellite movement near the North Pole

Fig. 4. Coverage gap above latitude 40°N

Далее оптимизируем ОГ 4 х 7 по углам ∆ ϕ и ∆u, проанализировав изменение целевых характеристик ОГ при увеличении количества КА, и рассмотрим влияние наклонения орбиты на целевые характеристики. Критерием оптимизации построения ОГ будем считать максимальное покрытие обслуживаемой территории.

Оптимизация построения орбитальной группировки

Рассмотрим влияние параметров ∆ ϕ и ∆u на величину обслуживаемой территории. Будем выбирать эти параметры построения ОГ 4 х 7 в зависимости от процента покрытия обслуживаемой территории. В нашем случае возможны два варианта обслуживаемой территории:

  • –    обслуживание потребителей в глобальной зоне;

  • –    обслуживание потребителей на территории РФ.

Выберем параметры построения ОГ 4 х 7 для двух вариантов обслуживаемой территории. Критерий выбора оптимального построения ОГ 4 х 7 – это наилучшее покрытие заданной территории (средний процент покрытой территории).

В табл. 1 приводятся основные параметры ОГ 4 х 7 для обслуживания территории РФ и глобальной зоны при угле места 10° и используются следующие обозначения:

  • –    ∆ ϕ – угол смещения плоскостей;

  • –    ∆ u – угол межплоскостного смещения КА;

  • –    средняя площадь покрываемой территории в зависимости от зоны обслуживания.

Процент покрытия территории ОГ 4х7 при угле места 10°

Таблица 1

∆ ϕ , °

∆ u , °

Покрытие территории РФ, %

Покрытие глобальной зоны, %

49,7

19,2

99,986

97,294

46,2

20,0

99,838

98,367

Первый вариант параметров ОГ (∆ ϕ = 49,7°, ∆ u = 19,2°) оптимален для территории РФ, второй вариант (∆ ϕ = 46,2°, ∆ u = 20,0°) – для глобальной зоны.

На рис. 5 для сравнения приведем разрывы покрытия для двух вариантов ОГ 4 х 7.

Как видно из рис. 5, в обоих случаях построение ОГ 4 х 7 при угле места 10° не обеспечивает гарантированное 100 % покрытие территории РФ. Углы смещения плоскостей 49,0° и 46,2° приводят к перераспределению разрывов в зоне встречного движения и зоне регулярного движения.

Рис. 5. Зона покрытия ОГ 4 х 7: а – разрыв при угле смещения плоскостей 49,0°; б – разрыв при угле смещения плоскостей 46,2°

б

Fig. 5. Coverage area of the 4x7 fire extinguisher:

а – rupture at a plane offset angle of 49,0°; б – rupture at a plane offset angle of 46,2°

Обобщая приведенные результаты по покрытию территории, выберем итоговый вариант построения ОГ 4 х 7. В табл. 2 приведен итоговый вариант ОГ 4 х 7 при угле места 10°.

Итоговый вариант построения ОГ 4 х 7 при угле места 10°

Таблица 2

∆ ϕ , °

∆u, °

Покрытие территории РФ, %

Покрытие глобальной зоны, %

47,5

20

99,927

98,209

Увеличение числа КА в орбитальной группировке

Рассмотрим зависимость процента покрытия глобальной зоны от количества КА в ОГ до 8 и 9 КА в орбитальной плоскости.

В табл. 3 приведены параметры ОГ после оптимизации в зависимости от количества КА в ОГ и зоны обслуживания. Оптимизация параметров ОГ проводилась для глобальной зоны при угле места 10°.

Таблица 3

Параметры ОГ для разного количества КА

ОГ

∆ ϕ , °

∆u, °

Покрытие глобальной зоны, %

Покрытие РФ, %

4 х 7

47,5

20,0

98,209

99,927

4 х 8

46,4

16,8

99,761

99,967

4 х 9

46,8

13,0

99,992

99,984

Из табл. 3 видно, что при угле места 10° полное покрытие глобальной зоны приближается к 100 %. Полностью закрыть зону встречного движения КА не удается. Это говорит о том, что число КА в ОГ достигло предела эффективного наполнения ОГ при использовании четырех орбитальных плоскостей. Далее можно перейти к построению ОГ при использовании пяти орбитальных плоскостей.

Рассмотрим ОГ 5 х 7, состоящую из 35 КА, и ОГ 5 х 8, состоящую из 40 КА. Для этих ОГ в табл. 4 получены результаты покрытия глобальной зоны при угле места 10°.

Таблица 4

Покрытие глобальной зоны при угле места 10° для ОГ 5 х 7 и 5 х 8

ОГ

∆ ϕ , °

∆u, °

Покрытие глобальной зоны, %

Покрытие РФ, %

5 х 7

38,0

21,5

99,941

99,971

5 х 8

37,8

13,8

100

100

Данные табл. 4 показывают, что при угле места 10° полное покрытие территории РФ и глобальной зоны обеспечивается при ОГ 5 х 8 (всего 40 КА).

Влияние наклонения

Рассмотрим зависимость процента покрытия обслуживаемой территории от наклонения плоскости орбиты КА ОГ 4 х 7. Рассмотрим три наклонения: 82,5°, 87,5° и 90,0°. Суть изменения наклонения в следующем – при увеличении наклонения изменяется характер встречного движения КА, что в свою очередь изменяет зону разрыва в покрытии. Наклонение 90,0° создает идеальные условия для встречного движения КА ОГ.

В табл. 5 приведены параметры ОГ 4 х 7 после оптимизации в зависимости от наклонения и зоны обслуживания при угле места 10°. Оптимизация параметров ОГ проводилась для глобальной зоны и территории РФ.

Таблица 5

Параметры ОГ 4 х 7 в зависимости от наклонения

Глобальная зона обслуживания

Наклонение, °

∆ ϕ , °

∆u, °

Покрытие зоны, %

90,0

45,6

24,8

98,486

87,5

45,6

24,0

98,450

82,5

47,5

20,0

98,209

Территория РФ

Наклонение, °

∆ ϕ , °

∆u, °

Покрытие зоны, %

90,0

47,6

24,5

100

87,5

46,9

18,5

100

82,5

47,5

20,0

99,927

Данные табл. 5 показывают, что для ОГ 4 х 7 увеличение наклонения до 87,5° или 90° улучшает качество покрытия обслуживаемой территории, а именно обеспечивается непрерывное покрытие территории РФ.

Для запуска КА на орбиту с наклонением 90° или 87,5° понадобится дополнительно прорабатывать трассу выведения КА и оценивать мощности средств выведений.

Опасное сближение КА

При формировании системы состоящей из нескольких орбитальных плоскостей необходимо предусмотреть меры по защите от потенциально опасных сближений КА различных орбитальных плоскостей самой системы. КА одной плоскости, как правило, распределяются равномерно в плоскости орбиты и менее всего подвержены риску опасного сближения. Потенциально опасные сближения КА возможны только в точках пересечения орбитальных плоскостей.

Рассмотрим действующую ОГ «Гонец-Д1М», которая состоит из четырех орбитальных плоскостей, поэтому точек пересечения плоскостей может быть 12. Шесть точек в районе Северного полюса и еще шесть – в районе Южного полюса.

На рис. 6 показаны шесть точек пересечения орбитальных плоскостей в районе Северного полюса. Аналогичная картина в районе Южного полюса.

В каждой из точек пересечения, указанных на рис. 6, возможно опасное сближение КА.

Рис. 6. Точки сближения КА разных плоскостей

Fig. 6. Points of convergence of satellite in different planes

Суть проблемы в следующем – параметры ОГ должны быть подобраны таким образом, чтобы при номинальном их значении опасные сближения КА не происходили.

Для анализа движения КА ОГ 4 х 7 в точках пересечения орбитальных плоскостей зададим номинальные значения каждого КА (САШ).

В табл. 6 приводятся САШ всей ОГ, ∆ ϕ = 47,5°, ∆u = 20,0°.

Таблица 6

Распределение КА по САШ в ОГ 4 х 7

1 плоскость

2 плоскость

3 плоскость

4 плоскость

№ КА

САШ, °

№ КА

САШ, °

№ КА

САШ, °

№ КА

САШ, °

11

0,0

21

20,01

31

40,01

41

60,02

17

51,44

27

71,44

37

91,44

47

111,44

16

102,87

26

122,87

36

142,87

46

162,87

15

154,30

25

174,30

35

194,30

45

214,30

14

205,73

24

225,73

34

245,73

44

265,73

13

257,16

23

277,15

33

297,16

43

317,16

12

308,58

22

328,58

32

348,59

42

8,59

Для анализа сближения КА ОГ достаточно рассмотреть возможные контакты одного КА из первой орбитальной плоскости со всеми КА остальных орбитальных плоскостей. Это подтверждает следующие соображения:

  • –    движение КА первой и второй плоскости соответствует движению КА второй и третьей, а также третьей и четвертой;

  • –    движение КА первой и третьей плоскости соответствует движению КА второй и четвертой.

Возьмем КА № 11 первой орбитальной плоскости и относительно этого КА будем вычислять расстояние между КА других плоскостей в течение одного витка.

В табл. 7 приводятся минимальные расстояния между КА № 11 и всеми КА из 2, 3 и 4 орбитальных плоскостей. Символ «–» означает, что КА в ОГ расположены так, что не видят друг друга из-за Земли.

Анализ данных табл. 7 позволяет сделать вывод о том, что КА первой и второй орбитальных плоскостей (а также КА второй и третьей, третьей и четвертой) расходятся безопасно. Далее рассмотрим две пары КА, расстояние между которыми наименьшее. Это КА № 11 первой плос- кости (САШ = 0,0°) и КА № 32 третьей плоскости (САШ = 348,59°), КА № 11 (САШ = 0,0) и КА № 43 четвертой плоскости (САШ = 317,165).

Таблица 7

Минимальное расстояние между КА № 11 и другими КА

№ КА в плоскости 2

Минимальное расстояние, км

№ КА в плоскости 3

Минимальное расстояние, км

№ КА в плоскости 4

Минимальное расстояние, км

21

3300

31

5100

41

4450

22

3150

32

400

42

2300

23

9000

33

4400

43

250

24

–

34

8350

44

2770

25

–

35

–

45

4750

26

–

36

–

46

5800

27

9000

37

8800

47

5700

В первой паре КА № 11 и 32, когда межплоскостное смещение в ОГ составляет 20,0°, минимальное расстояние между этими КА 400 км. После прогнозирования движения КА получаем, что столкновение между КА № 11 и 32 (минимальное расстояние между ними близко к нулю) возможно при межплоскостном смещении 17,950°. При таком межплоскостном смещении КА № 11 и 32 будут иметь САШ 0° и 344,494° соответственно.

Сравнивая значения САШ КА № 11 и 32 при межплоскостном смещении 20,0° и 17,950°, получаем, что разница между безопасным и критичным значениями САШ составляет 4,096° (348,59°–344,494°). С учетом выбранной зоны удержания ±1°, даже когда значение САШ КА № 11 изменится на +1° от заданного, а у КА № 32 значение САШ изменится на –1°, то разница между САШ КА № 11 и 32 будет равна 2,096° (4,096°–2°), что обеспечит безопасное расхождение этих КА в точке сближения.

Во второй паре КА № 11 и 43, когда межплоскостное смещение при построении ОГ составляет 20,0°, минимальное расстояние между ними 250 км. Столкновение между КА № 11 и 43 возможно при межплоскостном смещении 21,5°. При таком межплоскостном смещении КА № 11 и 43 имеют САШ 0° и 321,905° соответственно.

Сравнивая значения САШ КА № 11 и 43 при межплоскостном смещении 20,0° и 21,5° получаем, что разница между безопасным и критичным значениями САШ составляет 4,693° (321,905°–317,212°). С учетом выбранной зоны удержания ±1°, даже когда значение САШ КА № 11 изменится на +1° от заданного, а у КА № 43 значение САШ изменится на –1°, то разница между САШ КА № 11 и 43 будет равна 2,693° (4,693°–2°), что обеспечит безопасное расхождение этих КА в точке сближения.

Можно сделать выводы, что при построении ОГ 4 х 7 наиболее безопасное движение КА получается при межплоскостном смещении со значением 19,7° (значение посередине между 17,9° и 21,5°). И зона удержания ±1° также обеспечивает безопасное движение КА.

В итоге в ОГ 4 х 7 для наилучшего покрытия и безопасного движения КА межплоскостное смещение было выбрано равным 20,0°.

Заключение

Проведенный анализ орбитальных группировок для малой спутниковой системы персональной связи «Гонец-Д1М» подтверждает актуальность и эффективность применения данного решения для обеспечения устойчивой связью транспортного комплекса Арктической зоны Российской Федерации. Развитие Арктики и становление Северного морского пути как ключевого международного транспортного коридора предъявляют повышенные требования к надежности и непрерывности спутниковой связи, особенно в районах высоких широт.

Исследование показало, что орбитальные построения типа 4 х 7 обеспечивают высокий процент покрытия территории Российской Федерации (до 99,986 % при оптимальном подборе па- раметров ∆ϕ и ∆u). Однако, как продемонстрировали расчеты, полное (100 %) гарантированное покрытие, особенно в зонах встречного движения космических аппаратов (КА), остается не достигнутым при данном количестве КА. Дальнейшее увеличение плотности КА в плоскости, как показано на примере ОГ 4 х 9, приближает покрытие к абсолютным значениям, но свидетельствует о достижении предела эффективности данного типа орбитальной системы.

Переход к орбитальным группировкам с увеличенным числом плоскостей, таких как 5 х 7 и 5 х 8, демонстрирует существенное повышение процента покрытия глобальной зоны (до 99,992 и 99,997 % соответственно при угле места 10°). Эти результаты подтверждают, что для достижения максимальной надежности и минимизации разрывов связи, особенно в условиях растущих потребностей транспортного сектора Арктики, целесообразно рассматривать переход к более насыщенным орбитальным группировкам. Дальнейшие исследования будут направлены на оптимизацию структуры таких группировок с учетом прогнозного роста потребностей и требований к обеспечению гарантированной связью всех субъектов транспортного комплекса.
