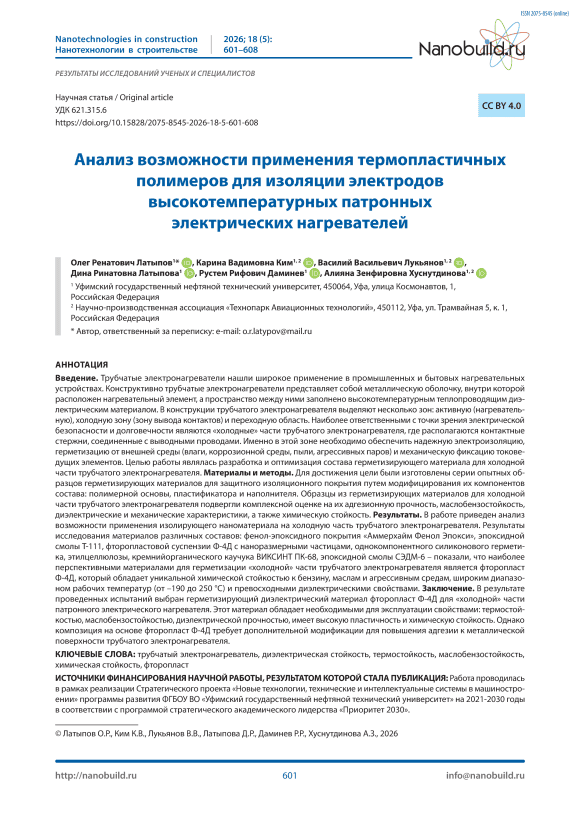

Анализ возможности применения термопластичных полимеров для изоляции электродов высокотемпературных патронных электрических нагревателей
Журнал: Нанотехнологии в строительстве: научный интернет-журнал @nanobuild
Рубрика: Результаты исследований ученых и специалистов
Статья в выпуске: 5 т.18, 2026 года.
Бесплатный доступ
Введение. Трубчатые электронагреватели нашли широкое применение в промышленных и бытовых нагревательных устройствах. Конструктивно трубчатые электронагреватели представляет собой металлическую оболочку, внутри которой расположен нагревательный элемент, а пространство между ними заполнено высокотемпературным теплопроводящим диэлектрическим материалом. В конструкции трубчатого электронагревателя выделяют несколько зон: активную (нагревательную), холодную зону (зону вывода контактов) и переходную область. Наиболее ответственными с точки зрения электрической безопасности и долговечности являются «холодные» части трубчатого электронагревателя, где располагаются контактные стержни, соединенные с выводными проводами. Именно в этой зоне необходимо обеспечить надежную электроизоляцию, герметизацию от внешней среды (влаги, коррозионной среды, пыли, агрессивных паров) и механическую фиксацию токоведущих элементов. Целью работы являлась разработка и оптимизация состава герметизирующего материала для холодной части трубчатого электронагревателя. Материалы и методы. Для достижения цели были изготовлены серии опытных образцов герметизирующих материалов для защитного изоляционного покрытия путем модифицирования их компонентов состава: полимерной основы, пластификатора и наполнителя. Образцы из герметизирующих материалов для холодной части трубчатого электронагревателя подвергли комплексной оценке на их адгезионную прочность, маслобензостойкость, диэлектрические и механические характеристики, а также химическую стойкость. Результаты. В работе приведен анализ возможности применения изолирующего наноматериала на холодную часть трубчатого электронагревателя. Результаты исследования материалов различных составов: фенол-эпоксидного покрытия «Аммерхайм Фенол Эпокси», эпоксидной смолы Т‑111, фторопластовой суспензии Ф‑4Д с наноразмерными частицами, однокомпонентного силиконового герметика, этилцеллюлозы, кремнийорганического каучука ВИКСИНТ ПК-68, эпоксидной смолы СЭДМ-6 – показали, что наиболее перспективными материалами для герметизации «холодной» части трубчатого электронагревателя является фторопласт Ф‑4Д, который обладает уникальной химической стойкостью к бензину, маслам и агрессивным средам, широким диапазоном рабочих температур (от –190 до 250 °C) и превосходными диэлектрическими свойствами. Заключение. В результате проведенных испытаний выбран герметизирующий диэлектрический материал фторопласт Ф‑4Д для «холодной» части патронного электрического нагревателя. Этот материал обладает необходимыми для эксплуатации свойствами: термостойкостью, маслобензостойкостью, диэлектрической прочностью, имеет высокую пластичность и химическую стойкость. Однако композиция на основе фторопласт Ф‑4Д требует дополнительной модификации для повышения адгезии к металлической поверхности трубчатого электронагревателя.
Короткий адрес: https://sciup.org/142248998
IDS: 142248998 | УДК: 621.315.6 | DOI: 10.15828/2075-8545-2026-18-5-601-608
Assessment of the potential application of thermoplastic polymers for insulating the electrodes of high-temperature cartridge-type electric heaters
Introduction. Tubular electric heaters are widely used in industrial and domestic heating applications. Structurally, tubular electric heaters consist of a metal shell housing a heating element, with the space between them filled with a high-temperature, heat-conducting dielectric material. A tubular electric heater is divided into several zones: the active (heating) zone, the cold zone (contact terminal zone), and the transition zone. The “cold” sections of the tubular electric heater, where the contact rods connected to the terminal wires are located, are the most critical in terms of electrical safety and durability. This zone requires reliable electrical insulation, sealing from the external environment (moisture, corrosive environments, dust, aggressive vapors), and mechanical fixation of the current-carrying elements. The aim of this study was to develop and optimize the composition of a sealing material for the cold section of a tubular electric heater. Materials and Methods. To achieve this goal, a series of pilot samples of sealing materials for protective insulating coatings were manufactured by modifying their compositional components: the polymer base, plasticizer, and filler. Samples of sealing materials for the cold section of tubular electric heaters were subjected to a comprehensive evaluation of their adhesive strength, oil-and-petrol resistance, dielectric and mechanical properties, and chemical resistance. Results. The paper presents an analysis of the feasibility of using an insulating nanomaterial for the cold section of a tubular electric heater. The results of a study of materials with various compositions, including Ammerheim Phenol Epoxy phenol-epoxy coating, T-111 epoxy resin, F-4D fluoroplastic suspension with nanoscale particles, one-component silicone sealant, ethyl cellulose, VIKSINT PK-68 organosilicon rubber, and SEDM-6 epoxy resin, showed that the most promising material for sealing the "cold" section of a tubular electric heater is F-4D fluoroplastic, which exhibits unique chemical resistance to gasoline, oils, and aggressive environments, a wide operating temperature range (from –190 to 250 °C), and excellent dielectric properties. Conclusion. Based on the results of the tests, fluoroplastic F-4D was selected as the sealing dielectric material for the “cold” section of the cartridge electric heater. This material possesses the necessary properties for operation: heat resistance, oil-and- petrol resistance, dielectric strength, high ductility, and chemical resistance. However, the fluoroplastic F-4D-based composition requires additional modification to improve adhesion to the metal surface of the tubular electric heater.
Текст научной статьи Анализ возможности применения термопластичных полимеров для изоляции электродов высокотемпературных патронных электрических нагревателей
Латыпов О.Р., Ким К.В., Лукьянов В.В., Латыпова Д.Р., Даминев Р.Р., Хуснутдинова А.З. Анализ возможности применения термопластичных полимеров для изоляции электродов высокотемпературных патронных электрических нагревателей. Нанотехнологии в строительстве. 2026;18(5):601–608. – EDN: SOFXUR.
Latypov O.R., Kim K.V., Lukyanov V.V., Latypova D.R., Daminev R.R., Khusnutdinova A.Z. Assessment of the potential application of thermoplastic polymers for insulating the electrodes of high-temperature cartridge-type electric heaters. Nanotechnologies in Construction. 2026;18(5):601–608. – EDN: SOFXUR.
Патронные трубчатые электронагреватели находят широкое применение для нагрева как литейных форм и пресс-форм, так и различных жидкостей: воды, жиров и масел, растворов кислот и щелочей. Эти изделия служат комплектующими в промышленных установках и бытовых нагревательных приборах [1–3]. Перспективной областью применения может служить нефтегазодобывающая отрасль. Однако нефтепромысловые среды отличаются высокой агрессивностью. Коррозионная агрессивность промысловых сред вызвана наличием в них растворенных кислых газов (CO2, O2 и H2S), абразивных частиц, основных ионов солей (Mg2+, Ca2+, Na+, SO42–, Cl–), водорастворимых минеральных и органических кислот и оснований, а также присутствием анаэробных и аэробных микроорганизмов, продукты метаболизма которых провоцируют микробиологическую коррозию металла и биообрастания [4–7]. Холодная часть трубчатого электронагревателя представляет собой негреющийся участок вблизи выводов электрических проводов, длина которого варьируется в зависимости от исполнения нагревателя, а поперечное сечение и диаметр резистивного нагревательного элемента определяется, исходя из удельной мощности, допустимой для материала при данных условиях эксплуатации [2]. Зона герметизации холодной части является критически важной с точки зрения термического и химического воздействия. Разрушение герметичного слоя и последующая диффузия влаги способствует насыщению теплопроводящего изоляционного материала внутренней части патронного электронагревателя, что может привести к его разрушению и электрическому пробою на корпус [8].
Основополагающим для обеспечения электробезопасности при эксплуатации патронного электронагревателя является электрическая прочность и высокое сопротивление изоляции. Сопротивление изоляции в холодном состоянии должно быть не менее 0,5 МОм при напряжении 500 В постоянного тока. Ток утечки, в свою очередь, нормируется значением не более 0,75 мА/кВт при напряжении 127–380 В, 50 Гц. Рекомендуемое испытательное напряжение для полимерной изоляции может достигать 2500 В. Сопротивление изоляции при этом должно быть не менее 20 МОм. Однако повышение температуры может способствовать снижению сопротивления изоляционного материала, поэтому для него также важна нагревостойкость – это способность материала выдерживать воздействие повышенной температуры без ухудшения его свойств в течение времени, равного сроку нормальной эксплуатации [9]. Стойкость изоляции зависит от температуры, электрических и механических воздействий, вибрации, агрессивности среды, химических воздействий, влажности [10]. Для изоляции холодной части нагревателя необходимо применение изоляционных материалов класса нагревостойкости F (155 °C) или H (180 °C). При этом изделии они должны выдерживать кратковременные перегревы до 200 °C. Помимо стойкости к высоким температурам, изоляция должна сохранять эластичность и целостность при циклических изменениях температуры и не приводить к растрескиванию покрытия.
Наличие контакта холодной части патронного электронагревателя с углеводородными жидкостями (нефть, бензин, масла) неизбежно при эксплуатации нагревателей в нефтедобывающей промышленности. В связи с этим материал для изоляции холодной части патронного нагревателя должен обладать достаточной маслобензостойкостью.
В условиях нефтегазовой отрасли изоляция проводов должна противостоять комплексу агрессивных факторов: природному газу и его компонентам, сероводороду (H2S), углекислому газу (CO2), пластовым водам с высоким содержанием солей, кислоты и щелочи, используемым при обработке скважин, растворителей, применяемых при очистке оборудования, а также других технологическим жидкостям [5–6].
В связи с этим к изолирующему материалу для холодной части патронного электронагревателя предъявляются специфические требования: широкий температурный диапазон эксплуатации (от –60 °C до +180 °C), устойчивость к воздействию углеводородных сред (масло- и бензостойкость), высокие диэлектрические свойства, хорошая адгезия к металлическим подложкам, химическая стойкость к действию агрессивных сред – кислых газов, солей, кислот и щелочей.
МАТЕРИАЛЫ И МЕТОДЫ ИССЛЕДОВАНИЯ
В качестве объектов для испытаний выбраны полимерные композиции, уже применяющиеся или являющиеся наиболее перспективными для эксплуатации холодной части патронного электронагревателя в агрессивных условиях [11–14].
Покрытие «Аммерхайм Фенол Эпокси» – двухкомпонентная фенол-эпоксидная композиция на основе новолачной смолы. По технической документации производителя, покрытие предназначено для антикоррозионной защиты металлоконструкций, работающих при температурах до 220 °C, обладает стойкостью к резким перепадам температур, химической стойкостью к углеводородам, кислотам и щелочам.
Смола Т-111 – эпоксидная смола, модифицированная полиорганосилоксаном. Предназначена
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 601–608
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
для изготовления теплостойких клеев, в частности клея К-400, работающего в интервале температур от минус 196 °C до 400 °C кратковременно и до 1000 ч при 200 °C.
Эпоксидная смола СДМ-6, которая входит в состав клея К-300-61 и может применяться в интервале температур от минус 196 °C до 300 °C в течение 1 минуты, при 200 °C – в течение 1000 ч.
Этилцеллюлоза – это производное целлюлозы, в которой некоторые гидроксильные группы замещены этильными группами. Образует прочные, долговечные и эластичные пленки. Обладает низкой гигроскопичностью. Хорошо совмещается со многими пластификаторами, смолами, маслами.
Однокомпонентный силиконовый герметизирующий материал предназначен для герметизации, склеивания и уплотнения соединений и деталей, нагревательных панелей других элементов, подверженных воздействию высоких температур. Характеризуется отличной адгезией к большинству строительных материалов. Обладает высокими эксплуатационными характеристиками: сохраняет эластичность при постоянной тепловой нагрузке до 300 °C, не вызывает коррозию металлов.
Фторопласт-4Д – продукт полимеризации те-трафторэтилена, получаемый в водной среде под давлением. Фторопласт обладает высокими диэлектрическими показателями, а также стойкость к агрессивным средам. Рабочая температура фторопластовых пленок составляет от минус 60 °С до 250 °С.
Кремнийорганический каучук ВИКСИНТ ПК-68 – кремнийорганический компаунд, предназначенный для защиты изделий электронной и радиотехнической техники, длительно работающих в среде воздуха и в условиях повышенной влажности в интервале температур от минус 60 до 200 °С. Мягкость и эластичность компаунда позволяет применять его для герметизации изделий из ферритов и пермаллоев.
Для изготовления свободных пленок (для испытаний на растяжение, маслобензостойкость) использовались пластины из фторопласт-4 размером 200×200×3 мм по ГОСТ 10007-80. Отделение пленки от фторопласта проводилось механически после полного отверждения.
Для адгезионных испытаний применялись пластины из коррозионно-стойкой стали 12Х18Н10Т размером 50×50×2 мм. Поверхность пластин перед нанесением покрытий подвергалась шлифовке абразивной шкуркой зернистостью 120–150 мкм до получения шероховатости Ra 1,6–3,2 мкм. Затем проводили двухэтапное обезжиривание: сначала ацетоном, затем изопропиловым спиртом. Пластины протирали безворсовыми салфетками, меняя их на каждом этапе.
Проводили испытания материалов на маслобен-зостойкость по методике, адаптированной из ГОСТ 12020-2018. Вычисляли набухание по толщине и изменение массы образцов материалов. Для этого из свободных пленок материала вырезали образцы размером 50×50 мм, измеряли толщину в пяти точках микрометром с точностью 0,01 мм, взвешивали на аналитических весах. Образцы полностью погружали в бензин при температуре (22±2) °C. Выдержка составляла 1, 3, 24, 48 и 196 ч. После извлечения образцы промокали фильтровальной бумагой, повторно взвешивали и измеряли толщину. Также визуально отмечали появление трещин, пузырей, помутнений, отслоений и других дефектов, а также определяли изменение площади при короблении.
Для проверки адгезии применяли метод нормального отрыва по ГОСТ 32299-2025 (ISO 4624:2023) на универсальной испытательной машине «РЭМ-У-А» (Россия) с максимальной нагрузкой 50 кН. Скорость нагружения – 1 мм/мин. Стальные цилиндрические грибки приклеивали к покрытию эпоксидным клеем КД-19. Отверждение клея происходило в течение 24 ч при температуре (22±5)°С в оснастках для центрирования цилиндрических грибков к покрытию. После отверждения образец закрепляли в захватах машины и нагружали до разрушения. Характер разрушения оценивали визуально: адгезионное (отслоение от подложки), когезионное (разрыв внутри покрытия), смешанное (отслоение грибка от покрытия или комбинированное).
Механические свойства при растяжении определяли в соответствии с ГОСТ 11262-2017. Сущность метода заключается в растяжении образца с установленной скоростью деформирования до разрушения с определением предела прочности и относительного удлинения. Из свободных пленок вырезали образцы типа 2 (лопатка) по ГОСТ 11262-2017. Испытания проводили на универсальной испытательной машине «РЭМ-У-А» (Россия) при температуре 23±2 °C. Образец закрепляли в клиновых или винтовых захватах машины таким образом, чтобы его продольная ось совпадала с направлением нагружения, а рабочая часть находилась между захватами без перекоса. В процессе испытания автоматически регистрировали диаграмму «нагрузка – перемещение» с помощью встроенного программного обеспечения. Испытывали не менее трех образцов для каждого состава. За окончательный результат принимали среднее арифметическое, погрешность измерений по ГОСТ 11262-2017 для нагрузки не должна превышать 1% от измеряемой величины.
Термостойкость покрытий оценивали методом отжига в печи KS-18 (Россия) при повышенных температурах. Температуры отжига составляли 150, 180 и 200 °С. Выдержка при данных температурах со-
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 601–608
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
ставляла 1 ч, охлаждение производилось на воздухе при комнатной температуре до полного остывания. Оценивали изменение цвета, наличие трещин, коробление образцов.
Объемное и поверхностное электрическое сопротивление изолирующих покрытий измеряли на мегаомметре. Время приложения напряжения составляло 60 с – время, достаточное для установления стационарного значения тока из-за поляризационных процессов в диэлектрике. Регистрировали установившееся значение сопротивления.
РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ
В связи с перспективным применением патронных электронагревателей в средах нефтегазовой отрасли первоначально проводили испытания на маслобензостойкость. Наихудший результат был выявлен у пленок из этилцеллюлозы. В процессе приготовления и нанесения композиции на стальные образцы наблюдалось формирование высокопористой структуры в связи с неполным растворением порошка этилцеллюлозы в кетоновом растворителе, что привело к агломерации частиц и образованию комков. В ходе эксперимента было установлено, что развитая пористость полученной пленки обуславливает ее низкие барьерные свойства, в частности, отсутствие маслобензостойкости.
Испытания сформированного покрытия на основе кремнийорганического каучука ВИКСИНТ ПК-68 также показало невозможность его применения для сред, содержащих углеводороды. При погружении стальной пластины с таким покрытием в бензин в результате набухания происходило нарушение адгезии с дальнейшим его отслоением.
Эпоксидные смолы СЭДМ-6 и Т-111 в бензине в течение 24 часов показали удовлетворительный результат: при набухании произошло увеличение массы от 18 до 20%.
Результаты испытаний однокомпонентного силиконового герметизирующего материала показали, что материал устойчив к воздействию углеводородных сред, визуальных признаков разрушения, рас- трескивания или потери адгезии не зафиксировано. Таким образом, установлено, что данный силиконовый герметизирующий материал обладает достаточной маслобензостойкостью для применения в условиях контакта с бензином и маслами.
Двухкомпонентное фенол-эпоксидное покрытие «Аммерхайм Фенол Эпокси» показало лучший результат. Визуальный и инструментальный анализ не выявил заметных изменений линейных размеров образца (набухание отсутствует). После 96 часов экспозиции в бензине адгезия покрытия к подложке осталась неизменной, признаков отслоения или деструкции не наблюдалось.
Результаты испытания фторопластового покрытия из суспензии Ф-4Д показали, что фторопласт практически не взаимодействует с углеводородами. Видимых изменений поверхности, коробления или потери прозрачности не зафиксировано. Пленки оставались гибкими и эластичными.
Таким образом, материалы ВИКСИНТ ПК-68, однокомпонентный силиконовый герметизирующий материал, эпоксидные смолы СЭДМ-6 и Т-111, фенол-эпоксидное покрытие «Аммерхайм Фенол Эпокси» и фторопласт Ф-4Д выдержали испытания на бензомаслостойкость.
Далее проводили испытания на адгезионную прочность. В таблице 1 приводятся сводные результаты испытания рассматриваемых материалов.
Было отмечено, что все испытуемые образцы показали когезионный или смешанный характер отрыва, что показывает достаточную их адгезию к металлической поверхности. Однако даже с использованием адгезионных подслоев фторопластовое покрытие не достигает уровня величины адгезии, характерной для фенол-эпоксидных материалов (8–10 МПа), и остается склонным к разрушению при многослойном нанесении (рис. 1).
Следующим видом испытаний было растяжение пленок из изоляционных материалов для оценки их прочностных характеристик. Пленки из материала «Аммерхайм Фенол Эпокси» продемонстрировали предел прочности (10±1) МПа при относительном удлинении 30–33%. Такой уровень прочности до-
Таблица 1. Адгезионная прочность покрытий к металлической подложке
|
Аммерхайм Фенол Эпокси |
Суспензия Ф-4Д с наноразмерными частицами |
Грунтовочный слой + суспензия Ф-4Д с наноразмерными частицами |
Аммерхайм Фенол Эпокси» + эпоксидная смола Т-111 |
|
|
Макс. нагрузка, Н |
8198 ± 1 |
716 ± 1 |
1807 ± 1 |
6476 ± 1 |
|
Макс. деформация, мм |
4 ± 1 |
6 ± 1 |
4 ± 1 |
6 ± 1 |
|
Предел прочности при отрыве, МПа |
8 ± 1 |
1± 1 |
3 ± 1 |
6 ± 1 |
|
Характер отрыва |
смешанный |
когезионный |
когезионный |
смешанный |
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 601–608
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Рис. 1. Когезионноадгезионный отрыв пленок «Аммерхайм Фенол Эпокси» + эпоксидная смола Т-111 после испытания
статочен для того, чтобы покрытие не разрушалось при запрессовке нагревателя в посадочное отверстие. Относительное удлинение 30% свидетельствует об умеренной пластичности – материал способен деформироваться без образования трещин, но не является высокоэластичным, что может ограничить его применение в условиях знакопеременных температур.
Для оценки устойчивости к повышенным температурам проводили кратковременную термическую обработку покрытий до температуры 300 °C. Было установлено, что после нагрева пленки «Аммерхайм Фенол Эпокси» до температуры 180 °C и выше происходит необратимое охрупчивание. Для этого материала с добавлением 5–10% пластификатора нагрев приводил к потере пластичности и появлению микротрещин на поверхности.
Пленки из смолы Т-111 показали значительно более низкую прочность – (4±1) МПа, однако удлинение при разрыве достигало 49–52%. Это типичное поведение эпоксидных смол с силоксановой модификацией: они становятся мягкими и тягучими, но теряют прочность.
Предел прочности пленок из материала «Ам-мерхайм Фенол Эпокси» + эпоксидная смола Т-111 составил (6±1) МПа, а относительное удлинение – 70,8%. По сравнению с чистым «Аммерхайм Фенол Эпокси» прочность снизилась примерно на 25%, эластичность выросла более чем вдвое. Такое сочетание свойств является оптимальным для покрытия, работающего в условиях знакопеременных температур: высокоэластичная пленка будет следовать за деформациями металлической оболочки, не растрескиваясь.
По результатам выполненных измерений и визуального контроля образцов из фторопласт-4 уста- новлено, что материал сохраняет работоспособность до 250 °C и кратковременный нагрев до 300 °C, что позволяет считать данный предел допустимым для кратковременных режимов эксплуатации (рис. 2).
Одним из ключевых требований к изолирующему материалу «холодной» части патронного нагревателя является высокое электрическое сопротивление, обеспечивающее безопасную эксплуатацию при напряжении до 2500 В. Согласно отраслевым стандартам, сопротивление изоляции в холодном состоянии должно быть не менее 1 Мом. Результаты испытаний представлены в таблице 2.
Все исследованные материалы показали высокое сопротивление изоляции, значительно превышающее требуемые значения.
Рис. 2. Внешний вид покрытия из фторопласт-4 после термической обработки
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 601–608
Nanob
РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЙ УЧЕНЫХ И СПЕЦИАЛИСТОВ
Таблица 2. Результаты измерений электрического сопротивления
|
Материал |
Измеренное сопротивление, Ом |
|
«Аммерхайм Фенол Эпокси» |
>2,5·10 12 (> 2,5 Том) |
|
Эпоксидная смола Т-111 |
1,157·10 10 (11,57 Гом) |
|
«Аммерхайм Фенол Эпокси» + эпоксидная смола Т-111 |
2,3·10 12 (2,3 Том) |
|
Фторопласт Ф-4Д |
>2,5·10 12 (> 2,5 Том) |
|
Однокомпонентный силиконовый герметик |
>2,5·10 12 (> 2,5 Том) |
|
Кремнийорганический каучук ВИКСИНТ ПК-68 |
>2,5·10 12 (> 2,5 Том) |
ВЫВОДЫ
В ходе работы по выбору изолирующего материала для холодной части патронного трубчатого электрического нагревателя были проведены экспериментальные исследования материалов: фенолэпоксидного покрытия «Аммерхайм Фенол Эпокси», эпоксидной смолы Т-111, фторопластовой суспензии Ф-4Д, однокомпонентного силиконового герметика, этилцеллюлозы, кремнийорганического каучука ВИКСИНТ ПК-68, эпоксидной смолы СЭДМ-6. Результаты проведенных экспериментов показали:
-
1. Покрытие из материала «Аммерхайм Фенол Эпокси» имеет высокую адгезию к металлическим подложкам (8–10 МПа), высокую маслобензостой-кость, высокое электрическое сопротивление (больше 2,5 Том при 2500 В) и термостойкость до 200 °C. По совокупности свойств «Аммерхайм Фенол Эпокси» признан наиболее сбалансированным материалом для изоляции холодной части патронного электронагревателя.
-
2. Смола Т-111 продемонстрировала высокую эластичность (относительное удлинение до 70%), хорошие диэлектрические свойства (11,57 Гом) и устойчивость к кратковременным перегревам до 400 °C. Основным недостатком оказалась сложность сформировать сплошное покрытие на металлической подложке. Однако за счет высокой эластичности и термостойкости ее можно использовать как компонент для комбинированных составов.
-
3. Фторопласт Ф-4Д обладает уникальной химической стойкостью к бензину, маслам и агрессивным средам, широким диапазоном рабочих температур (от –190 до +250 °C) и превосходными диэлектрическими свойствами. Однако была отмечена низкая адгезия к металлической поверхности и растрескивание при многослойном запекании. Применение грунтовочного слоя на основе оксида хрома и фосфорной кислоты повысило адгезию до 1,1 МПа, однако этого недостаточно для прямого нанесения на холодную часть. Тем не менее сам материал признан перспективным при условии дальнейшей оптимизации адгезионных подслоев.
-
4. Однокомпонентный силиконовый герметик показал хорошую термостойкость (до 300 °C) и мас-лобензостойкость. Силиконовые герметики сохраняют работоспособность в широком диапазоне температур и устойчивы к углеводородам, что делает их пригодными для изоляции холодной части при условии улучшения адгезии.
Наиболее подходящим из исследованных материалов является фторопласт Ф-4Д. Он обладают совокупностью свойств (термостойкость, маслобен-зостойкость, диэлектрическая прочность), которые позволяют рекомендовать его для дальнейшей отработки в качестве изолирующего покрытия холодной части патронного нагревателя.
