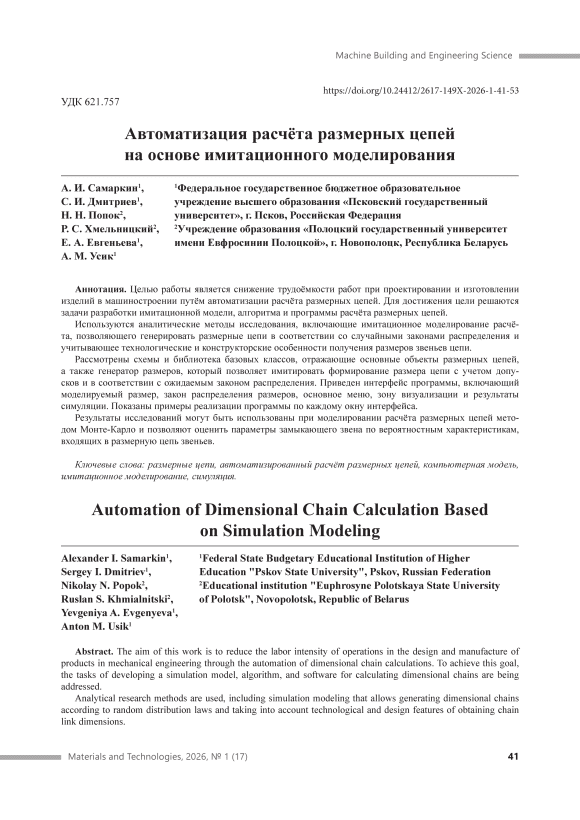

Автоматизация расчёта размерных цепей на основе имитационного моделирования

Целью работы является снижение трудоёмкости работ при проектировании и изготовлении изделий в машиностроении путём автоматизации расчёта размерных цепей. Для достижения цели решаются задачи разработки имитационной модели, алгоритма и программы расчёта размерных цепей. Используются аналитические методы исследования, включающие имитационное моделирование расчёта, позволяющего генерировать размерные цепи в соответствии со случайными законами распределения и учитывающее технологические и конструкторские особенности получения размеров звеньев цепи. Рассмотрены схемы и библиотека базовых классов, отражающие основные объекты размерных цепей, а также генератор размеров, который позволяет имитировать формирование размера цепи с учетом допусков и в соответствии с ожидаемым законом распределения. Приведен интерфейс программы, включающий моделируемый размер, закон распределения размеров, основное меню, зону визуализации и результаты симуляции. Показаны примеры реализации программы по каждому окну интерфейса. Результаты исследований могут быть использованы при моделировании расчёта размерных цепей методом Монте-Карло и позволяют оценить параметры замыкающего звена по вероятностным характеристикам, входящих в размерную цепь звеньев.
