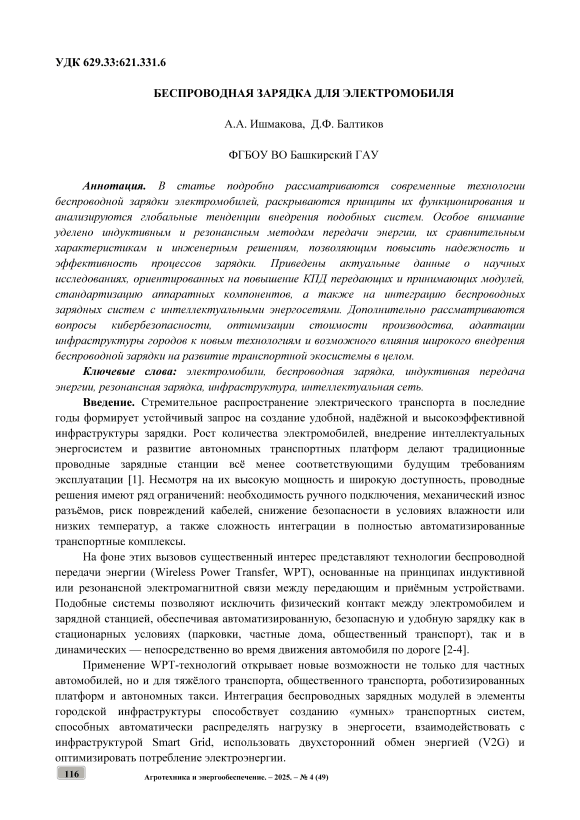

Беспроводная зарядка для электромобиля

Введение. Стремительное распространение электрического транспорта в последние годы формирует устойчивый запрос на создание удобной, надёжной и высокоэффективной инфраструктуры зарядки. Рост количества электромобилей, внедрение интеллектуальных энергосистем и развитие автономных транспортных платформ делают традиционные проводные зарядные станции всё менее соответствующими будущим требованиям эксплуатации [1]. Несмотря на их высокую мощность и широкую доступность, проводные решения имеют ряд ограничений: необходимость ручного подключения, механический износ разъёмов, риск повреждений кабелей, снижение безопасности в условиях влажности или низких температур, а также сложность интеграции в полностью автоматизированные транспортные комплексы.

На фоне этих вызовов существенный интерес представляют технологии беспроводной передачи энергии (Wireless Power Transfer, WPT), основанные на принципах индуктивной или резонансной электромагнитной связи между передающим и приёмным устройствами. Подобные системы позволяют исключить физический контакт между электромобилем и зарядной станцией, обеспечивая автоматизированную, безопасную и удобную зарядку как в стационарных условиях (парковки, частные дома, общественный транспорт), так и в динамических — непосредственно во время движения автомобиля по дороге [2-4].

Применение WPT-технологий открывает новые возможности не только для частных автомобилей, но и для тяжёлого транспорта, общественного транспорта, роботизированных платформ и автономных такси. Интеграция беспроводных зарядных модулей в элементы городской инфраструктуры способствует созданию «умных» транспортных систем, способных автоматически распределять нагрузку в энергосети, взаимодействовать с инфраструктурой Smart Grid, использовать двухсторонний обмен энергией (V2G) и оптимизировать потребление электроэнергии.

Однако внедрение беспроводной зарядки сопровождается техническими и инженерными вызовами ( рисунок 1). Среди ключевых проблем — необходимость точного позиционирования катушек, ограниченная дальность передачи энергии, снижение КПД при смещении или изменении зазора, требования по электромагнитной совместимости, а также достаточно высокая стоимость оборудования [5-8]. Кроме того, динамические системы зарядки, несмотря на впечатляющие перспективы, требуют серьёзных инфраструктурных вложений и сложной синхронизации катушек с движущимся автомобилем.

Рисунок 1 - Беспроводная зарядка для электротранспорта

Научное сообщество активно работает над решением этих задач. Исследования направлены на повышение эффективности передачи энергии за счёт оптимизации формы катушек, применения ферромагнитных концентраторов, разработки новых резонансных схем, адаптивного управления частотой, улучшения системы выравнивания и сокращения потерь на стороне силовой электроники. Особое значение имеют вопросы стандартизации, обеспечивающей совместимость оборудования разных производителей и безопасность эксплуатации. Международные стандарты SAE J2954 и IEC 61980 выступают ключевыми документами, регулирующими параметры и требования для беспроводных зарядных систем.

В связи с этим особую актуальность приобретает построение математических моделей, описывающих токи, напряжения, режимы работы и параметры передачи энергии в индуктивной беспроводной системе. Такие модели позволяют проводить расчёты эффективности, оценивать влияние параметров катушек и частоты на передаваемую мощность, создавать более точные инженерные решения и проектировать системы нового поколения.

Работа посвящена комплексному исследованию технологий беспроводной зарядки электромобилей, анализу тенденций развития отрасли, а также разработке и применению математической модели, описывающей процессы в связанных индуктивных катушках.

Целью работы является анализ технологий беспроводной зарядки электромобилей, оценка их перспектив и разработка математической модели, описывающей силу тока и напряжение в связанных катушках индуктивной зарядной системы, а также анализ влияния параметров системы на эффективность передачи энергии. Задачей исследования является оценка технологии беспроводной зарядки электромобилей, выявить их преимущества и ограничения, а также определить ключевые направления развития и внедрения в транспортную инфраструктуру.

Условия, материалы и методы.

Исследование выполнено в условиях анализа современных беспроводных зарядных систем ( рисунок 2), представленных на международном рынке, а также экспериментальных и теоретических данных, опубликованных в научных журналах и стандартах по беспроводной передаче энергии. В основу исследования легли материалы SAE International, IEC, результаты испытаний компаний WiTricity, Qualcomm Halo, Electreon и OLEV, а также зарубежных и российских исследовательских центров, занимающихся разработкой систем индуктивной и резонансной зарядки.

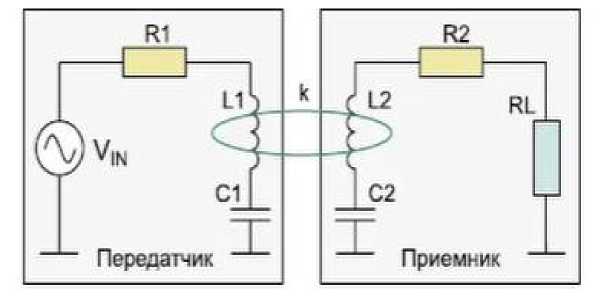

Рисунок 2 - Принцип работы беспроводного зарядного устройства

Для решения поставленных задач использованы следующие методы [9,10]:

• 1.    Аналитический метод

Проведен обзор существующих технологий беспроводной зарядки, включая:

• -    индуктивный метод (IPT);

• -    магнитно-резонансный метод (MR-WPT);

• -    гибридные IPT/MR - решения;

• -    динамическую подзарядку (Dynamic Wireless Charging);

• -    высокочастотные системы с адаптивным управлением частотой.

• 2.    Метод математического моделирования [11]

Сравнивались КПД, рабочие частоты, конструктивные особенности катушек, материалы ферромагнитных направляющих, а также схемы компенсации.

На основе классической теории взаимной индуктивности построена математическая модель, которая описывает:

• -    токи в первичной и вторичной катушках;

• -    напряжения на сторонах передатчика и приемника;

• -    передаваемую мощность;

• -    влияние основных параметров (L, C, R, K, рабочей частоты) на эффективность.

• 3.    Метод параметрической оптимизации

Модель включает дифференциальные уравнения и их частотные преобразования, позволяющие вычислять характеристики системы как в стационарном, так и в переходном режиме.

Для оценки эффективности беспроводной системы были исследованы параметры:

• -    коэффициент связи K 1 ;

• -    добротности контуров Q 1 , Q 2 ;

• -    величина зазора между катушками;

• -    смещение катушек вдоль осей X-Y;

• -    частотный диапазон 70-90 кГц.

• 4.    Метод сравнительного анализа

На их основе вычислялось изменение КПД по формуле:

₌ k²Q 1 Q₂

^V 1 + k 2 Q ! Q₂

и анализировались влияющие факторы.

Произведено сравнение отечественных и зарубежных систем по параметрам:

• -    эффективность;

• -    мощность передачи;

• -    требования к инфраструктуре;

• -    стоимость реализации;

• -    уровень зрелости технологий.

Выделяют несколько основных систем беспроводной передачи энергии. Каждая из этих технологий имеет свои преимущества, ограничения и области оптимального применения. Индуктивные системы характеризуются высокой стабильностью и отработанностью, но требуют точного позиционирования. Резонансные системы обеспечивают больший рабочий зазор и гибкость, однако сложнее в настройке и чувствительнее к внешним условиям. Динамические решения позволяют заряжать электромобиль в процессе движения, что открывает перспективы радикального уменьшения ёмкости аккумуляторов, однако требуют дорогостоящей инфраструктуры и высокой точности синхронизации [12].

Для объективной оценки возможностей разных технологий и их применимости в городских и транспортных системах будущего представлено сравнительное описание основных типов беспроводной зарядки (таблица 1). Оно демонстрирует различия в эффективности, стоимости внедрения, требованиях к инфраструктуре и уровне технологической зрелости.

Таблица 1 - Сравнение типов беспроводной зарядки

Тип технологии	Преимущества	Недостатки	Мощность
Индуктивная IPT	Высокая надежность, стандартизация	Требует точного выравнивания	3-22 кВт
Резонансная MR	Большой рабочий зазор	Сложность настройки	3-50 кВт
Динамическая WPT	Зарядка на ходу	Высокая стоимость	20-200 кВт

Результаты и обсуждение . Анализ литературных источников и выполненная математическая модель показывают:

• 1.    Стационарные беспроводные зарядки обеспечивают мощность 3,3–22 кВт и КПД до 95%, что сопоставимо с проводными станциями.

• 2.    Динамическая индуктивная зарядка демонстрирует возможности передачи мощности 20–200 кВт, но требует дорогой инфраструктуры.

• 3.    Перспективы развития связаны с:

• -    использованием новых ферритов,

• -    активным управлением магнитным полем,

• -    стандартизацией по SAE J2954,

• -    интеграцией с автономными транспортными системами.

Выводы.

• 1.    Беспроводные системы являются перспективным направлением развития электротранспорта, обеспечивая удобство, безопасность и интеграцию в «умные» энергосети.

• 2.    Технологии динамической зарядки обладают высокой перспективностью, но требуют значительных инвестиций в инфраструктуру.

• 3.    Международные стандарты SAE J2954 и IEC 61980 формируют техническую основу для массового внедрения беспроводных зарядок.
