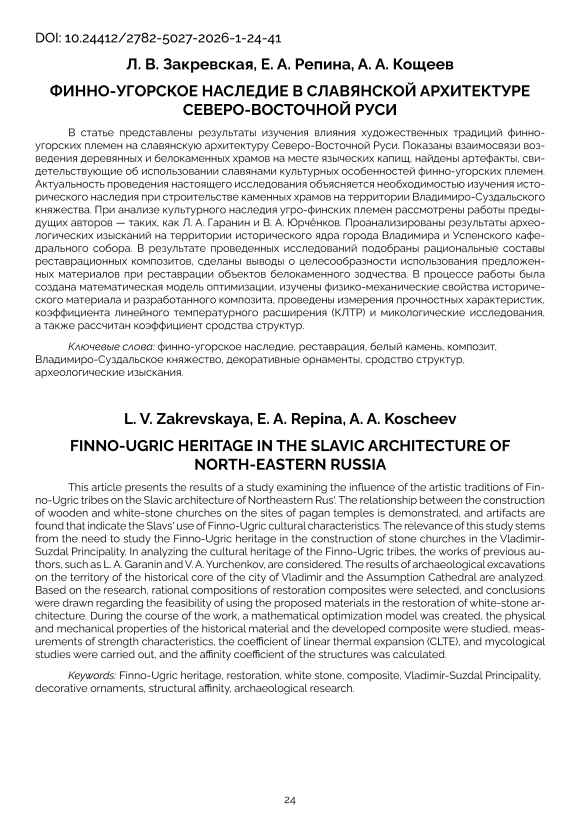

Финно-угорское наследие в славянской архитектуре Северо-Восточной Руси

На территории Владимиро-Суздальского княжества (Владимирская обл.) в IX – XI веках проживали финно-угорские племена, в частности, меря и мурома. Эти народы были ассимилированы славянским населением, но оставили свой след в топонимике и культуре региона. Первые летописные упоминания о заселении людей на Северо-Восточных землях относятся к VI – IX векам. Это были угро-финские племена, которые расселялись по берегам рек: Кидекша (берег реки с каменистым дном) — место впадения р. Каменки в р. Нерль. Меря проживали на территории современных Ярославской, Ивановской, Владимирской, северной и восточной частях Московской и западной части Костромской областей. Их язык был близок к марийскому или мордовскому. Археологические памятники мерянского поселения, датируемые временем после XI века, неизвестны, что свидетельствует об ассимиляции финно-угорских племен1.

Мурома же жили в нижнем течении Оки, в окрестностях города Мурома. Их язык, как и язык меря, был близок к мерянскому. Расселение угро-финских племен (Меря, Мурома) представлено на карте ( ил. 1 ), впоследствии здесь возникали славянские города.

Ил. 1.

Карта расселения финно-угорских племен. Источник: Харин Е. А.

Волжские Русы 4. 2018 г. — URL: shtml (дата обращения: 02.03.2026)

Термин «угорский след» во Владимиро-Суздальском белокаменном зодчестве XII – XIII веков относится к влиянию архитектурных традиций Венгерского королевства (королевства угров, мадьяр). Изящные аркатуры на колонках, опоясывающие фасады храмов (Дмитриевский собор во Владимире, церковь Покрова на Нер-ли, Георгиевский собор в Юрьеве-Польском) свидетельствуют об этом. Указывают на их сходство с декоративными аркадами романских храмов Трансильвании (Венгерское королевство), таких, как Собор в Алба-Юлии (Кальви, Кафедральный собор Св. Михаила, XII–XIII вв.). Предки угро-финнов ещё до 3 тыс. до Рождества Христова поддерживали связь с индо-иранцами. В России уцелело много памятников финской культуры (Выборг, XII – XVI вв.)². Их религиозное верование и культовые практики были тесно связаны с природой, позднее — с приходом христианства — культовые сооружения стали частью общей русской православной культуры. На ил. 2, 3

представлены результаты археологических раскопок, которые свидетельствуют о расселении угро-финских племен на территории Владимиро-Суздальского княжества.

Важной особенностью является то, что владимиро-суздальские зодчие не просто копировали, а творчески перерабатывали заимствованные формы, создавая уникальный и самобытный стиль, в котором византийская основа (план, купола) соединилась с романской декоративностью и техникой3.

Ил. 2 (слева).

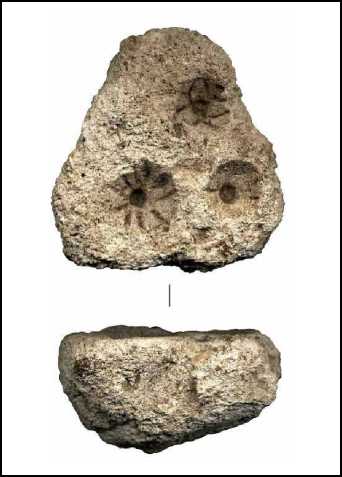

Белокаменная литейная форма для отливки свинцовых грузиков. Фото Л. В. Закревской, 2024 г.

Ил. 3 (справа).

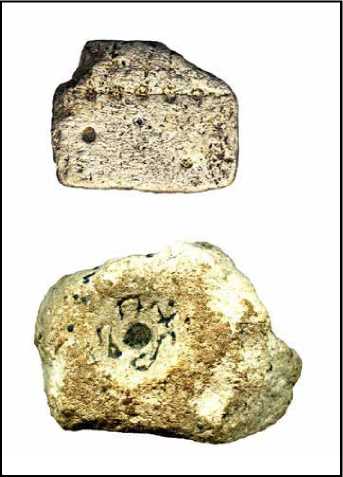

Литейная форма из известняка, фрагментарная. Фото

Л. В. Закревской, 2024 г.

Резьба по дереву угро-финских народов — это сочетание геометрических растительных орнаментов с зооморфными мотивами (кони, птицы), символизирующее связь с природой. У славян же — это изображение львов и грифонов. Для сравнения представлены орнаменты финно-угорских племен и каменной резьбы Дмитриевского собора ( ил. 4, 5 ).

На Руси, следуя традициям Восточной архитектуры, использовали различные типы вяжущих4. В Киеве, Новгороде, Пскове, Полоцке, Смоленске, Чернигове, Переславле Южном, Владимире-Волынском – это была известь с глиной5. При возведении Десятинной церкви в Киеве (990 г.) и Софийского собора (XI в.) известковый раствор смешивали с толченым кирпичом, что значительно увеличивало долговечность раствора6. Согласно исследованиям 1949 года, в XI – XV веках в строительстве на Руси применялась как кальциевая (жирная) известь, так и магнезиальная (тощая)7.

Строительные смеси, применявшиеся для Владимиро-Суздальских архитектурных памятников, имеют иной характер. Наиболее близким к вяжущим веществам Киева и Переславля можно отнести растворы Мономахова собора в Суздале. В данном случае вяжущее вещество составляет 55% от общей массы смеси, а содержание основного компонента в заполнителе достигает 64%. Кроме того, отличительной чертой этого материала является высокое содержание глинистых частиц, составляющее около 33%, при сравнительно небольшом количестве песка8. Следует отметить, что во Владимиро-Суздальских и Галицких памятниках присутствуют небольшие фрагменты угля, что может свидетельствовать об уникальных технологиях приготовления растворов.

Ил. 4 (сверху).

Орнитоморфные мотивы в угро-финских традициях. Изображение А. П. Косменко. Петрозаводск, Карельский научный центр РАН, 2002 г.

Ил. 5 (снизу).

Фрагмент каменной резьбы в славянских традициях.

Дмитриевский собор, г. Владимир. Фото Е. А. Репина, 2024 г.

Отличительной особенностью «русских» известковых смесей домонгольского периода является их высокая «жирность». В большинстве случаев доля извести составляет около 50%, однако в некоторых образцах достигала до 70 – 80%, тогда как минимальное ее содержание зафиксировано на уровне 30%9.

На территории Владимиро-Суздальского княжества прослеживается тенденция использования известково-карбонатных растворов с различными видами наполнителей, такими, как известняк, мергель и кварцевый песок, что подтверждено исследованиями на памятниках XII в. и XV – XVII вв. (г. Ивангород)10. Для придания ги-дравличности известковому вяжущему древние зодчие добавляли, кроме «цемян-ки», белковые соединения (молочная сыворотка, бычья кровь и др.), которые ускоряют карбонизацию извести. В некоторых случаях, чтобы ускорить процесс твердения, рядом с возводимыми стенами разводили костры, которые не только давали тепло, но и насыщали воздух углекислым газом, способствующим ускорению карбонизации. Для приготовления строительных растворов известь смешивали с песком и добавками — такими, как солома, древесный уголь, толченая керамика11. Полученную смесь закладывали в стены, фундаменты и другие конструктивные элементы, где в процессе твердения известь проходила стадию схватывания, сопровождающуюся выделением воды и постепенным превращением в известняк.

В литературе12 приведены исследования на тему внедрения костры технической конопли при возведении объектов культурного наследия. Одним из примеров являются храмы V – IX веков (комплекс Эллора), где были использованы эти растительные волокна для штукатурных составов под фресковые росписи, что позволило создать необходимый микроклимат для сохранения объекта до наших дней. Дело в том, что костра конопли регулирует влажность воздуха, отпугивает насекомых-вредителей, поглощает звук и лучше сохраняет тепло, тем самым формируя особый микроклимат13. Стоит отметить, что финно-угорские народы, ранее проживавшие на этой земле, занимались земледелием, которое было важной частью их хозяйственной деятельности. Они выращивали различные культуры. С этой целью они строили поселения вблизи плодородных земель. Исторически сложившееся коноплеводство в Мордовии косвенно свидетельствует о развитии культивирования этого злака до наших дней14.

Отдельные элементы культуры меря и мурома сохранились в рамках древнерусской культуры Северо-Восточной Руси. В традициях угро-финских племен были деревянные капища, которые не дошли до нашего времени, но есть сведения, что на месте этих сооружений славяне возводили свои каменные храмы15.

Строительство Успенского собора во Владимире началось в 1158 году, а уже в 1161 году храм был расписан. Предполагается, что местом добычи белого камня (известняка) для этого строительства в XII веке являются окрестности современных сёл Верхнего и Нижнего Мячкова, имеющие непосредственный выход к Москве-ре-ке, и где пригодный для строительства камень залегал близко к поверхности, либо Мелеховского месторождения16.

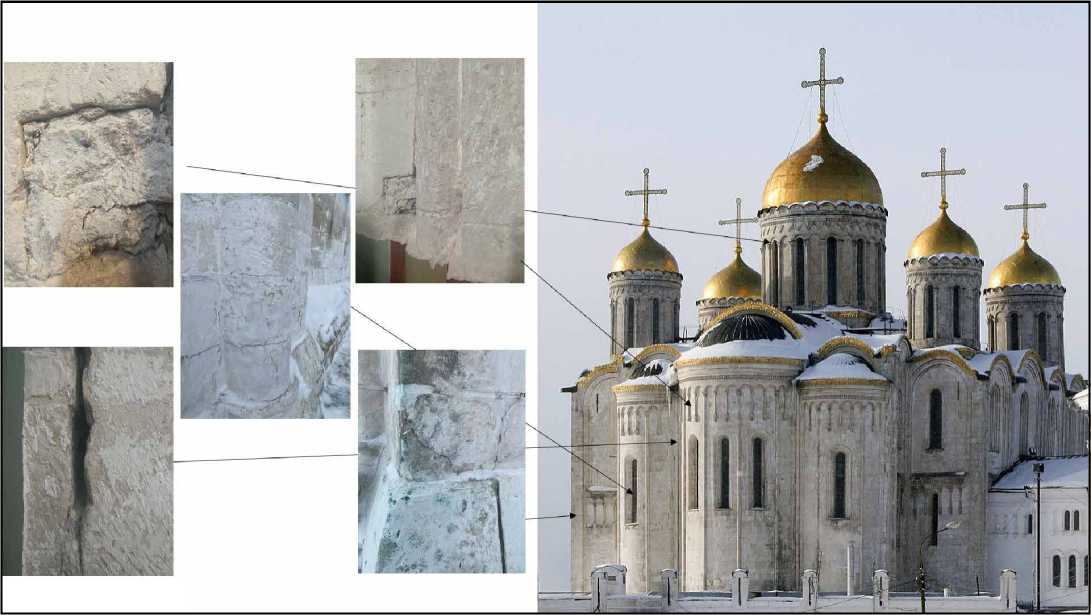

На протяжении своей истории Успенский собор неоднократно подвергался ремонтам и реставрационным работам. Самая масштабная реставрация была проведена в 1888 – 1891 годах под руководством И. О. Карабутова. В ходе этих работ собору были возвращены шлемовидные завершения глав, а кровля получила позакомарное покрытие. Также были демонтированы контрфорсы из кирпича, пристроенные к зданию в начале XVIII века; значительная часть стен подверглась «перелицовке» (замена утратившего свою несущую способность известняка на новые блоки исторического камня); порталы были заново выложены, а элементы аркатурно-колончатого пояса заменены новыми деталями, по всей видимости, точно повторяющими оригинальные формы, для изготовления которых использовался известняк близлежащего Мелеховского месторождения17. Несмотря на все внесенные изменения, собор, заложенный при Андрее Боголюбском и реконструированный при Всеволоде III Большое Гнездо, сумел сохранить свой первоначальный домонгольский облик.

Экспериментальная часть

В ходе научно-исследовательской работы, проведенной Владимирским государственным университетом им. А. Г. и Н. Г Столетовых в 2024 году, были детально изучены материалы, использованные при строительстве Успенского кафедрального собора. На основании микроструктурного и химического анализа образцов кладочного материала, применявшегося как в XII веке, так и в последующие периоды реставрации, установлено, что его состав включает карбонаты Mg и Ca. Этот факт указывает на использование доломитизированной извести в качестве вяжущего компонента. Основным строительным материалом при возведении собора служил известняк. На ил. 6 представлены места отбора проб при исследованиях.

Ил. 6.

Фрагмент каменной резьбы в славянских традициях.

Дмитриевский собор, г. Владимир.

Фото Е. А. Репина, 2024 г.

При изучении Успенского кафедрального собора в толще стены были обнаружены следы органического заполнителя в кладочном растворе, которые позже в лаборатории были идентифицированы как костра технической конопли, что является так называемой конопляной известью. Этот термин появился в XII – XIII веках в Скандинавских странах. Псковские реставраторы обнаружили этот материал в своих домонгольских храмах. В отличие от других растительных заполнителей (солома, рожь, опилки, древесина, лен), костра конопли состоит из чистой целлюлозы, все остальные имеют примеси полисахаридов, отрицательно сказывающихся на эксплуатационных свойствах вяжущих веществ18. Именно это растение, как считает индийский специалист-археолог Раджи Сингх, и спасло древнее искусство19.

Волокна конопли более прочные и долговечные по сравнению с другими растительными волокнами²⁰. К тому же, растительные смолы, содержащиеся в ней, благодаря своей пластичности и «липучести», могли выступать эффективным связующим веществом, повышая качество смеси глины и извести. На ил. 7 , 8 представлен фрагмент кладочного раствора и его растровая электронная микроскопия соответственно.

Исследования проводились на базе Владимирского государственного университета им. А. Г. и Н. Г. Столетовых. Подбор сырьевых компонентов и изучение их свойств осуществлялось в соответствии с методиками, изложенными в государственных стандартах.

В проводимых экспериментах использовалось современное оборудование и приборы кафедры «Строительное производство». Такие, как

• •    машина для определения прочности при изгибе МИИ-100;

• •    пресс ПИ-2000-II производства компании «МЕТРОТЕСТ»;

• •    дифрактометр Bruker AXS D8 ADVANCE (модель D8, фирма-производитель: «Bruker Optik GmdH», Германия);

• •    оптический микроскоп МБС-9;

• •    сканирующий электронный микроскоп FIB-SEM LMI-700;

• •    адгезиметр NOVOTEST АМЦ-1;

• •    измеритель влажности материалов ВИМС-2.12;

• •    камера тепла и холода испытательная СМ-60/150-80-ТХ (80 л от -600С);

• •    дилатометр ДКВ 12414;

• •    прибор ПСХ-10М

а также платформа для программирования MatLab.

Ил. 7.

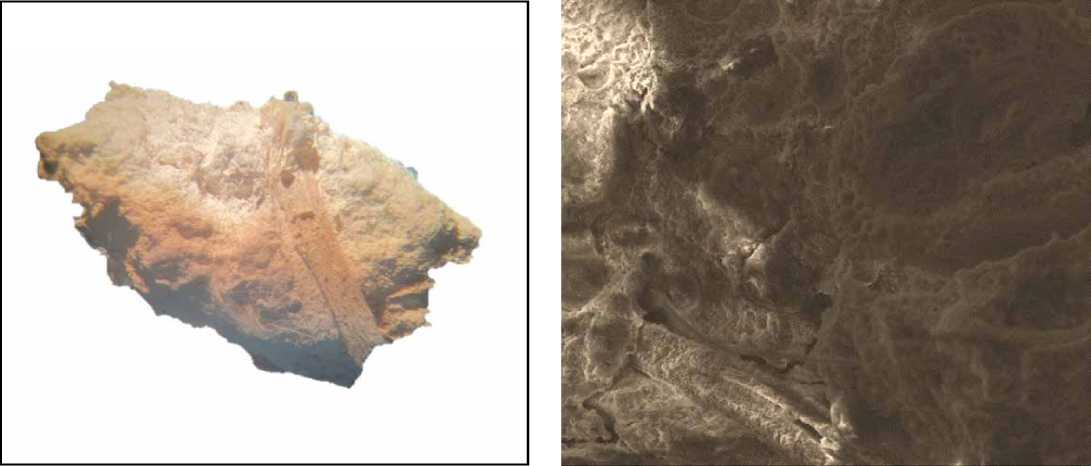

Фрагмент кладочного раствора.

Успенский кафедральный собор, г.

Владимир. Фото Е. А. Репина, 2024 г.

Ил. 8.

РЭМ кладочного фрагмента. Фото Л. В. Закревской, Е. А. Репина, 2024 г.

Для определения химического и минералогического состава исторического материала были использованы методы рентгенофазового анализа, результаты которых представлены в табл. 1 .

Таблица 1. Результаты количественного и качественного анализа состава белого камня

Фаза	Количество, %	Пространственная группа
SiO2	52,50	P3221 (154)
CaCO3	27,83	R 3 c (167)
CaMg[CO3]2	19,67	R 3 (148)

Из табл. 1. видно, что исследуемый белый камень состоит из кристаллов кальцита, доломита и кварца. На основании полученных данных были подобраны сырьевые материалы для реставрационного состава, обладающего аутентичными параметрами.

Основным компонентом является гидратная известь, способная достаточно долго сохранять свою пластичность. Временной интервал начала и конца схватывания достигает нескольких часов. Стоит отметить, что при длительном твердении известь приобретает высокие прочностные характеристики, так как на воздухе она вступает в реакцию с углекислым газом, в результате чего образуется нерастворимый в воде и достаточно прочный карбонат кальция21. Данный процесс описывается следующей химической реакцией:

Ca(OH)2+CO2+nH2O→CaCO3+(n+1)H2O) (1)

Процесс этот очень длительный, и полной карбонизации извести практически не происходит. Образование CaCO3 протекает интенсивно только в присутствии влаги. Пленка углекислого кальция, образующаяся на поверхности раствора в первый период твердения, затрудняет попадание углекислоты во внутренние ее слои22.

Для улучшения технологических и эксплуатационных свойств смеси при сохранении идентичности и совместимости с историческим камнем в рамках работы было использовано смешанное вяжущее на основе извести Ковровского, доломитов Мелеховского и диатомитов Пекшинского месторождений. В табл. 2 представлены результаты исследования количественного и качественного состава сырьевых материалов.

Таблица 2. Результаты исследования количественного и качественного состава основных сырьевых компонентов

Фаза	Количество, %	Пространственная группа	Удельная поверхность, см 2 /г
Известь гашеная Ковровского месторождения
CaCO3	10,67	R 3 c (167)	800–1000
Ca(OН)2	89,33	R 3 m 1 (164)
Доломиты Мелеховского месторождения
CaMg[CO3]2	49,22	R 3 (148)	2700–3000
CaMg[CO3]2	48,09	R 3 (148)
MgO	0,53	Fm 3 m (225)
SiO2	0,37	P3221 (154)
Диатомиты Пекшинского месторождения
SiO2	77,12	P3221 (154)	3000–5000
Al2O3	17,41	R 3 c (167)
Fe2O3	Fe2O3	Fe2O3

Диатомиты, содержащие аморфный кремнезем, обеспечивают протекание пуццолановой реакции, в результате которой образуются гидросиликаты кальция. Диатомит как ультрадисперсная добавка в виде кремнистой породы обладает развитой поверхностью, обеспечивающей высокую реакционную способность компонентов смеси23. Доломит обладает кристаллической структурой, обеспечивающей дополнительную прочность композиту и устойчивость к механическим повреждениям. В качестве наполнителя в разрабатываемые составы ввели кварцевый песок (фракция 0,1–0,4 мм), мраморную крошку (фракция 500 мкм) для создания более плотной кристаллической структуры.

Введение поликарбоксилатного пластификатора в реставрационный композит позволяет даже при низких дозировках увеличить степень подвижности смеси и обеспечивает на длительное время прекрасную удобоукладываемость²⁴. Основные его характеристики приведены в табл. 3 .

Таблица 3. Основные характеристики пластификатора П-17 (Макромер)

Наименование показателей	Значение
Плотность при 25°С, г/см 3	1,110±0,005
Показатель активности ионов водорода, ед. рН, в пределах	6,5–8
Содержание сухих веществ, % масс.	40
Вязкость динамическая при 25°С, МПа×с, в пределах	130–250

В настоящем исследовании синтезировались композиты для реставрации известняка. Целью работы является рациональный подбор природного наполнителя в качестве армирующей добавки для воссоздания исторической структуры исследуемого материала. Тема введения органических компонентов, таких как целлюлоза, белки и жирные кислоты, в известковые растворы изучена в ряде работ25. Но, на данный момент, анализ литературных источников свидетельствует об отсутствии мирового опыта применения костры технической конопли при создании композиционных материалов, пригодных для реставрации, хотя волокна конопли обладают хорошими воздухопроницаемыми и влагопроницаемыми свойствами, что делает их подходящими для использования в докомпоновочных составах26.

Задачей являлось создание материала с высоким коэффициентом сродства структур (близким к 1) историческому камню с высокими механическими и технологическими свойствами27. В рамках предыдущих исследований были сформулированы требования по водопоглощению и пористости к докомпоновочным композитам, так как основная задача при реставрации белого камня создать композит, который позволит «дышать» историческому материалу28.

Современная реставрация белого камня предполагает тщательный анализ и подбор оптимального содержания компонентов, для определения которого используют методы математического планирования эксперимента, учитывающие все необходимые параметры для восстановления исторического материала²⁹. Матрица планирования реставрационных составов, представленная в табл. 4 , включает в себя отобранные варианты композитов, с учетом физико-химических особенностей оригинального материала³⁰.

Таблица 4. Бесцементные составы для реставрации белокаменной кладки

га со га н о о о га id о. га 2	Компоненты, масс %								Свойства смеси
	Гидратная известь Са(ОН)2	Диатомит SiO2	Доломит CaMg [СОз]2	Кварце-вый песок	Поликарбокси-латный пластификатор П-17	Мрамор-ная крошка М500	Костра технической конопли	Н2O	5 е га л 5 Б > о \О ф о га d со >	-Q Н О о 7 2 о га с	с 2 Ф л’ И
ГВИ-1	17,2	13,73	14,3	3,73	0,042	17,79	2,9	30,308	3	64	120
ГВИ-2	16,45	14,9	12,7	4,9	0,042	16,79	2,9	31,318	3	65	120
ГВИ-3	15,6	15	10,5	5	0,042	15,7	4,1	34,058	2	70	120
ГВИ-4	16,01	15,36	11,13	5,36	0,042	16,5	4	31,598	2	68	120
ГВИ-5	15,62	14,58	13,8	4,58	0,042	16,3	3,6	31,478	3	64	120
ГВИ-6	16,03	14,56	13,8	4,34	0,042	16,9	2,6	31,728	2	68	120

Для всесторонней оценки эксплуатационных и физико-механических свойств предлагаемых реставрационных материалов были использованы доступные в современных лабораториях методики и оборудование, которые позволили оценить качество и возможность применения материалов.

В табл. 5 представлена сравнительная характеристика свойств разработанных составов в возрасте 28 суток в сравнении с результатами, полученными в ходе изучения исторического материала (известняка).

Таблица 5. Сравнительная характеристика разработанных составов и белого камня

га га н о о о га id О. га 2	со 2 id л' 1— О о т 1-о с	га 2 ф S 1га * о га т л о о т 7 О о. с	га 2 \0 S га т л о о т 7 О о. с	> о о о о с л о о о. ф £	ох о га 2 О S т ф о о с о о m	и СП 6 гЧ CL с: 2	6 со га О 1 ^ О I <0 is is s &	л о о т 7 О о. С га ^ т О S га Ф <	Ф о о га 2 О С ох га га о >	ох Л 1— О О 1— о S о. о с
ГВИ-1	1100	12,3	2,68	1–2	5,4	0,48	0,65	0,63	0,0124	8,6
ГВИ-2	1160	14,9	2,84	1–2	5,7	0,51	0,5	0,61	0,0126	8,4
ГВИ-3	1165	15,8	3,12	1–2	6,1	0,45	0,65	0,65	0,0124	8,8
ГВИ-4	1170	14,5	2,38	1–2	5,8	0,5	0,65	0,6	0,0121	8,2
ГВИ-5	1150	13,8	2,61	1–2	6,5	0,49	0,65	0,6	0,0129	8,3
Природный камень (известняк)	1910	24,8	4,75	1–2	8,8	0,44	0,75	–	–	9,7

Из табл. 5 видно, что состав (ГВИ-3) обладает оптимальными свойствами для использования в практической деятельности. Так как при указанной концентрации вяжущих в композите протекает более полная реакции гидросиликатообразования.

Сравнение полученных результатов после проведения химического и минералогического анализа составов композитов с древним кладочным материалом свидетельствуют об идентичности кристаллических фаз и их количественного соотношения, продемонстрированных в табл. 6.

Таблица 6. Результаты исследования количественного и качественного состава белого камня и разработанного композита

Образец	Фаза	Количество, %	Пространственная группа	Параметры решетки
				тип	a , нм	c , нм
Белый камень	SiO2	52,50	P3221 (154)	гекс.	4,9125	5,5038
	CaCO3	27,83	R 3 c (167)	гекс.	4,9854	17,0386
	CaMg[CO3]2	19,67	R 3 (148)	гекс.	4,8079	16,0100
Разработанный композит ГВИ-3	SiO2	51,77	P3221 (154)	гекс.	4,9125	5,5038
	CaCO3	25,08	R 3 c (167)	гекс.	4,9854	17,0386
	CaMg[CO3]2	16,67	R 3 (148)	гекс.	4,8079	16,0100
	Ca(OH)2	7,14	R 3 m 1 (164)	гекс.	3,5790	4,9120

По результатам сравнения физико-механических свойств разработанных составов с белым историческим камнем можно сделать вывод о пригодности композитов при реставрации объектов культурного наследия белокаменного зодчества. Материалы являются сродными по структуре, о чем также свидетельствуют результаты растровой электронной микроскопии, представленные на ил. 9, 10 , и расчет коэффициента сродства структур (к=0,86). Из иллюстраций видно, что при разрешении 200 мкм и в том и в другом образце просматривается плотная кристаллическая структура, причем кристаллы имеют одинаковую вытянутую форму с плотно прилегающими слоями, лишенными крупных пор.

С течением времени кладочный известняк и реставрационный состав могут быть подвержены химической коррозии из-за оседания в порах материала различных загрязнений, которые при изменении тепловлажностного режима приводят к развитию бактерий.

Для изучения биостойкости разработанных составов были проведены микологические исследования отобранного композита ГВИ-3 (искусственно подверженного грибковому поражению) и исторического камня. Образцы зараженных материалов в лабораторных условиях переносили в чашки Петри с питательной средой и исследовали методом прямого микроскопирования. Далее в лаборатории подсчитывали количество спор плесневых грибов в пробах и вычисляли содержание колониеобразующих единиц (КОЕ) на 1 дм2 площади поверхности. Видовую идентификацию микроскопических (плесневых) грибов проводили по морфологическим признакам с использованием стандартных определителей.

Ил. 9.

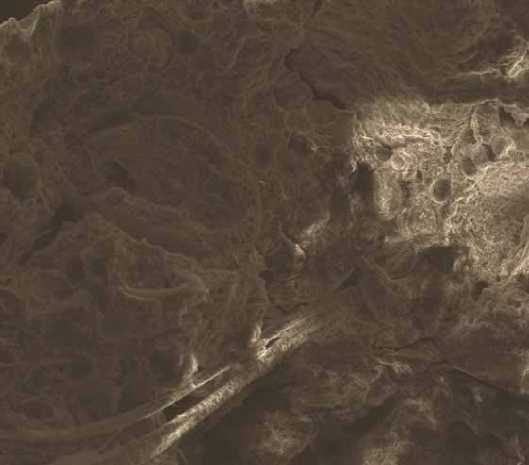

РЭМ исторического белого камня, увеличение 200 мкм. Фото

Л. В. Закревской, Е. А. Репина, 2024 г.

Ил. 10.

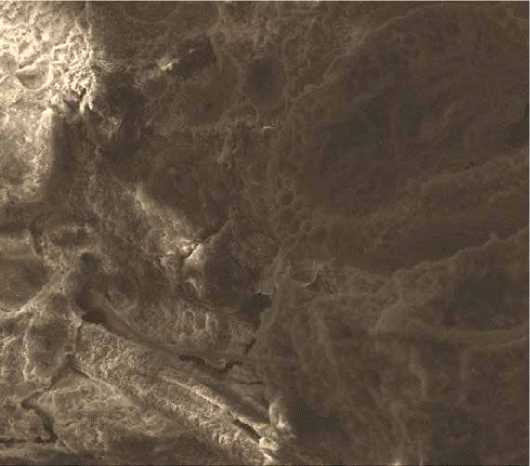

РЭМ разработанного композита ГВИ-3, увеличение 200 мкм. Фото

Л. В. Закревской, Е. А. Репина, 2025 г.

Результаты исследования образцов двух проб (навески по 0,5 г) на наличие колоний микроскопических грибов и колоний бактерий приведены в табл. 7.

Таблица 7. Результаты микологического и бактериологического исследования белого камня и разработанного композита

Образец	Численность грибов, КОЕ/г	Численность бактерий, КОЕ/г
№1 (разработанный композит ГВИ-3)	0	0
№2 (исторический материал)	4560	0

В испытуемом образце №1 (разработанный композит ГВИ-3, подверженный испытаниям на долговечность) наличие роста колоний микроскопических грибов и колоний бактерий не обнаружено. В образце №2 (исторический материал) численность грибов достигает 4560 КОЕ/г. Среди выявленных микромицетов отмечены микроорганизмы продуценты грибов рода Aspergillus , в том числе Aspergillus flavus . Исследования показали, что разработанный состав устойчив к грибным поражениям, что позволяет прогнозировать его биологическую стойкость на долгий период службы по сравнению с историческим материалом. Результаты исследования доказывают, что и костра, и известь обладают синергетической способностью высокой биологической активности и совместно оказывают положительное влияние на долговечность кладочного материала и штукатурных слоев.

Заключение

На территории Владимиро-Суздальского княжества найдено большое количество подтверждений расселения финно-угорских племен (мурома, меря). К их религиозным традициям относится строительство капищ на возвышенных местах по берегам рек, где впоследствии строятся славянские храмы. Угро-финны, занимающиеся рыболовством и охотой, мирно ассимилировались славянами и имели с ними как религиозное, так и ремесленное взаимодействие. Примерами этому служат результаты археологических раскопок на территории города Владимира и орнаментные украшения из камня на храмах, унаследованные от угорской резьбы по дереву. До настоящего времени не было опубликовано работ реставраторов на тему использования костры древними зодчими, поэтому разработка составов на основе такого органического сырья является уникальной. Составы имеют высокую биологическую стойкость, а также способность регулировать влажность в кладке и храмовом пространстве.

Важной отличительной особенностью предлагаемых для реставрации разработанных составов является сродство структур с историческим материалом. Проведенные исследования показали, что композиты обладают высокой устойчивостью к воздействию влаги, циклам замораживания-оттаивания и другим климатическим факторам, а также хорошими показателями адгезионной прочности. Разработанные составы могут быть использованы не только для реставрации кладки, но и для декоративной отделки, так как они обладают пониженной плотностью, что облегчает работу строительных конструкций. Это делает их оптимальными для восстановления наружных элементов памятников, подвергающихся интенсивному атмосферному воздействию, декоративных деталей и внутренних элементов.

Таким образом, внедрение реставрационных композитов на основе гидратной извести и костры технической конопли в реставрационные работы по сохранению белокаменных памятников представляет собой перспективное направление, которое способствует защите уникального культурного наследия от влияния времени и климатических изменений.

Работа выполнена в рамках государственного задания в сфере научной деятельности Министерства науки и высшего образования Российской Федерации (тема FZUN-2024-0004, госзадание ВлГУ). Исследования проводились с использованием оборудования межрегионального многопрофильного и междисциплинарного центра коллективного пользования перспективных и конкурентоспособных технологий по направлениям развития и применения в промышленности / машиностроении отечественных достижений в области нанотехнологий (соглашение №075-03-2024-112 от 17.01.2024 г.).
