Формирование перечня практических рекомендаций для повышения безопасности движения на въездах-выездах в жилых комплексах

Целью настоящего исследования является разработка методических основ оценки и оптимизации организации дорожного движения на въездах-выездах в жилых комплексах с учетом нормативных и иных требований к безопасности и эффективности транспортной системы. В современных условиях интенсивного развития городских агломераций и роста автомобилизации вопросы организации дорожного движения приобретают особую актуальность, что обуславливает необходимость совершенствования подходов к проектированию транспортных узлов жилых комплексов.

EDN MLNPBI

Исследование базируется на комплексном подходе к анализу транспортных процессов в зоне въездов-выездов в жилых комплексах. В работе использованы методы системного анализа, математического моделирования и статистической обработки данных. Методологической основой послужили действующие нормативные документы в области организации дорожного движения, включая постановление Правительства РФ от 23.10.1993 № 1090 «О Правилах дорожного движения». Для оценки безопасности транспортных узлов разработана методика, основанная на количественном анализе конфликтных точек и их относительной опасности. Проведена градация интенсивности транспортных потоков с учетом современных показателей загрузки дорог. Особое внимание уделено анализу влияния различных типов транспортных пересечений на безопасность движения. В ходе исследования применен комплексный подход к оценке транспортных узлов, включающий анализ геометрических параметров пересечений, оценку интенсивности транспортных потоков, а также количественный анализ конфликтных точек.

Безопасность дорожного движения (БДД) и пропускная способность въездов-выездов в жилых комплексах (ЖК) представляют собой взаимосвязанные аспекты, оказывающие непосредственное влияние на качество городской среды и безопасность всех участников дорожного движения. В условиях ускоренной урбанизации и роста уровня автомобилизации вышепредставленные сложности приобретают особую значимость, прежде всего в новых ЖК, где нередко выявляются расхождения между проектными решениями и действительной транспортной нагрузкой.

Проблемы с БДД и пропускной способностью въездов выездов в новых ЖК зачастую обусловлены рядом факторов, действующих в совокупности. При проектировании нередко недооценивается прогнозируемый рост числа жителей и уровня автомобилизации, что приводит к недостаточному количеству въездов-выездов либо к их нерациональному расположению [1]. Параллельно вопросы организации дорожного движения (ОДД) внутри ЖК остаются без должного внимания, что проявляется в неэффективности систем регулирования, недостаточной ширине проездов, транспортным заторам и риску возникновения дорожнотранспортных происшествий (ДТП). Дефицит парковочных мест провоцирует жителей оставлять автомобили на узких проездных дорогах внутри двора, затрудняя движение и блокируя доступ для иных транспортных средств

(ТС). Одновременно близость точек притяжения - магазинов, зелёных зон и прочих объектов, привлекающих пешеходов, - повышает риск возникновения ДТП. Решение данных проблем требует системного подхода, включающего заблаговременное планирование транспортных коридоров с учётом демографических прогнозов, внедрение современных схем ОДД, развитие общественного транспорта и альтернативных видов передвижения, а также контроль за использованием внутридворовой территории.

Согласно пункту 1.2 постановления Правительства РФ от 23.10.1993 № 1090 «О Правилах дорожного движения» (ПДД РФ) [2] «прилегающая территория» - это зона, непосредственно прилегающая к дороге и не предназначенная для сквозного движения (дворы, жилые массивы, автостоянки, АЗС, предприятия и тому подобное). Типология планировочных решений въездов во двор может быть разной. В соответствии с градостроительными параметрами и расчётной интенсивностью транспортных потоков, въездные зоны могут быть реализованы в следующих конфигурациях: однополосные, двухполосные, Т-образное и Х-образное пересечения. Кроме того, согласно пункту 1.2, указанному в ПДД РФ, «перекресток» - это место пересечения, примыкания или разветвления дорог на одном уровне, ограниченное воображаемыми линиями, соединяющими соответственно противоположные, наиболее удаленные от центра перекрестка начала закруглений проезжих частей. При этом перекрестками не являются выезды с прилегающих территорий.

В современных условиях развития городской инфраструктуры особое значение приобретает безопасная и качественная ОДД на территории ЖК. Анализ существующих решений позволяет выделить несколько типовых схем ОДД.

Т-образные схемы представляют собой наиболее распространённый тип ОДД на въездах-выездах в ЖК. Их эффективность определяется возможностью организации правого и левого поворотов, а также обеспечением минимального количества конфликтных точек при распределении транспортных потоков [3]. Однополосные схемы являются наиболее распространённым решением для небольших ЖК, в основном, с невысокой интенсивностью движения. Такие схемы предусматривают организацию встречного разъезда ТС, что требует особого внимания к проектированию радиусов поворотов и видимости на примыканиях за счёт обеспечения «треугольника видимости».

Двухполосные схемы применяются в крупных ЖК, где прогнозируется значительная транспортная нагрузка, поскольку они обеспечивают более высокую пропускную способность и позволяют организовать раздельное движение в двух направлениях, сохраняя высокий уровень БДД.

Х-образный въезд-выезд в ЖК проектируется с целью обеспечения раздельного и упорядоченного пропуска транспортных потоков на территорию ЖК при сохранении пропускной способности в условиях умеренной и высокой интенсивности движения [4]. Ключевая задача такого решения - разведение встречных направлений (въезд и выезд) по разным участкам, позволяющее минимизировать конфликтные точки по сравнению с традиционным кольцевым или Т-образным пересечением [5].

Въезд-выезд в ЖК с использованием бокового проезда заключается в создании параллельной (дублирующей) проезжей части, функционально обособленной от основной магистрали, позволяющем разграничить транзитные и локальные потоки: первые сохраняют движение по главной дороге, вторые - перенаправляются на боковой проезд для доступа к территории ЖК. Проектирование бокового проезда обусловлено необходимостью снижения транспортной нагрузки на прилегающую магистраль, исключения конфликтных ситуаций при въезде-выезде в ЖК и обеспечения бесперебойного доступа к району новых ЖК. Основная дорога сохраняет пропускную способность для сквозного движения, а боковой проезд берёт на себя функции распределителя местного (в пределах застраиваемых ЖК) транзита.

Схемы с раздельными потоками предусматривают организацию отдельных полос для въезда-выезда, позволяющую существенно повысить пропускную способность территории. Такие решения особенно эффективны в крупных ЖК с интенсивным движением. Данная схема предполагает разнесение встречных транспортных потоков в пространстве. Похожей схемой проектирования можно отметить организацию въездов-выездов с односторонним движением, которые организуются для оптимизации движения внутри ЖК. Они позволяют эффективно использовать имеющееся пространство и снизить вероятность возникновения заторов. При этом в ЖК въезды-выезды проектируются по направлению потока с основной магистрали.

Схемы с кольцевыми пересечениями применяются в случаях, когда необходимо обеспечить БДД при пересечении нескольких направлений движения и уменьшить скорость основного потока. Они позволяют снизить количество конфликтных точек и повысить БДД.

В рамках исследования был выполнен анализ различных типов транспортных пересечений с точки зрения их влияния на БДД и пропускную способность дорожной сети. Особое внимание было уделено ряду конструктивных решений, включая Т-образные пересечения -как с возможностью только правого поворота, так и предусматривающие оба направления (правый и левый повороты), Х-образные пересечения, решения с организацией бокового проезда, схемы с раздельными транспортными потоками, а также варианты с кольцевыми пересечениями. Выбор указанных типов пересечений обусловлен количеством текущих запроектированных на данный момент пересечений и перспективных решений. Среди них наиболее часто на практике в ЖК встречается Т-образное пересечение. Такое пересечение обладает рядом преимуществ: относительная простота реализации, сниженные капитальные затраты на строительство и наименьшая занимаемая площадь под строительство пересечения в условиях городской среды.

Результаты проведённого исследования демонстрируют, что наибольшую эффективность, с позиций обеспечения максимальной БДД и достижения высокой пропускной способности, демонстрируют решения с организацией бокового проезда и схемы с раздельными потоками. Рассматриваемые планировочные конфигурации ориентированы на сокращение числа зон потенциального конфликта.

Проектные решения, базирующиеся на Х-образной геометрии примыканий либо включающие в себя элементы кольцевого движения, фигурируют в реальной практике инженерного обустройства дорог заметно реже классических вариантов. Однако при определенных градостроительных обстоятельствах их актуальность остается достаточно высокой. К использованию подобных схем обычно прибегают в условиях сложного рельефа и нестандартной конфигурации улично-дорожной сети, при критически высокой интенсивности транспортных потоков или в ситуациях, когда новое сооружение требуется жестко увязать с параметрами уже сложившейся застройки. Способность таких пересечений поддерживать приемлемые показатели безопасности дорожного движения напрямую зависит от точности расчета их геометрических элементов и продуманности схемы организации перемещений.

Следует подчеркнуть, что реализация данных узлов сопряжена с необходимостью более скрупулезного анализа местных условий эксплуатации и заметно большим объемом вычислительных работ по сравнению с типовыми аналогами.

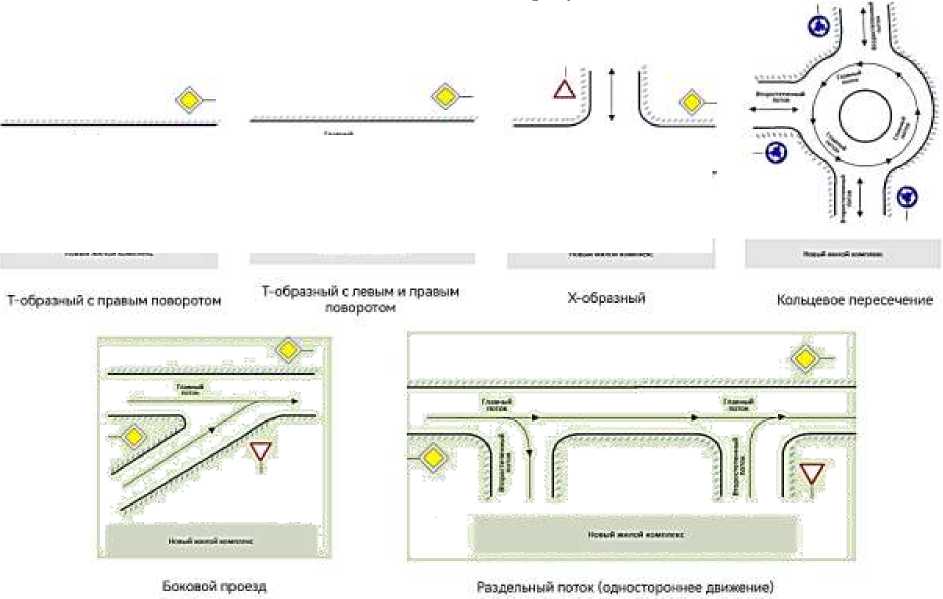

Рисунок 1 - Рассматриваемые типовые схемы

Для представленного выше перечня типовых пересечений представим ряд типовых решений, решающих проблему БДД и пропускной способности въездов-выездов:

• -    обеспечение видимости пересекаемых потоков [7];

• -    внедрение светофорного объекта [8];

• -    уширение правой полосы;

• -    создание полосы разгона на главной дороге;

• -    внедрение канализированного движения с островками безопасности для главной дороге;

• -    внедрение канализированного движения с островками безопасности для второстепенной дороги;

• -    отмена левого поворота;

• -    увеличение количества полос на второстепенной дороге;

• -    увеличение длины полосы разгона для правого поворота на главой дороге;

• -    внедрение турбокольца;

Наглядное изображение типовых планировок перечисленных транспортных развязок, фиксирующее ключевые конструктивные отличия каждого из вариантов и выступающее визуальным фундаментом для дальнейшего сопоставительного анализа их характеристик в границах настоящего исследования, представлено на рисунке 1.

• -    устройство дополнительных карманов для остановки транспортных средств перед въездом-выездом в ЖК [9];

• -    организация дополнительных въездов-выездов [10];

• -    обустройство выделенных полос, отдалённых от въезда-выезда (например, посередине проезжей части);

• -    строительство эстакады или подземного тоннеля;

• -    уширение проезжей части перед светофором или стоп линией для второстепенной дороги;

• -    организация одностороннего движения;

• -    уменьшение скоростного режима на пересечении [11];

• -    создание выделенной велодорожки с обособленным въездом на территорию ЖК;

• -    уширение проезжей части на сложных участках (крутые повороты, подъёмы/спуски).

Внесем в таблицу 1 все типовые решения в зависимости от рассматриваемых пересечений.

Таблица 1 - Типовые решения для улучшения въезда-выезда [12-14]

Загруженность главной авто-магистрали	Загруженность въезда-выезда	Тип въезда
		Т-образный только с правым поворотом	Т-образный с правым и левым поворотом	Х-образ-ный	Боковой проезд	Схемы с раздельными потоками	Схемы с кольцевыми пе-ресечениями
Мало-интенсивный	Мало-интенсивный	1,11	1,11	1,11	1,11	1,11	1,11
	Средне-интенсивный	1,4,9,11	1,4,9,11	1,6,9,11	1,11	1,4,9,11	1,11
	Высоко-интенсивный	1,3,4, 9,11,16	1,3,4,6, 9,11,16	1,6,9,11	1,2,4,9, 11	1,3,4,6,9,11	1,11
Средне-интенсивный	Мало-интенсивный	1,11	1,11	1,11	1,11	1,11	1,11
	Средне-интенсивный	1,4,9,11	1,2,11	1,2,9,11	1,4,9,11	1,2,11	1,11
	Высоко-интенсивный	1,2,6,9, 11,13,15,16	1,2,6,7,9, 11,13,15, 16	1,2,5,6, 8,9,11,13	1,2,4, 9,11,13	1,2,6,7,9, 11,13,15	1,2,8,11,13
Высоко-интенсивный	Мало-интенсивный	1,2,4,9,11	1,2,4,7,9, 11	1,2,6, 9,11,17	1,2,4,9,11	1,2,4,7,9	1,2,11
	Средн-еин-тенсивный	1,2,5,6, 8,11,15	1,2,5,6, 7,8,11,15	1,2,5,6, 9,11,17	1,2,4,9,11	1,2,5,6, 7,8,11,15	1,2,8,10,11
	Высоко-интенсивный	1,2,5,6, 8,11,12, 13,15,16	1,2,5,6, 7,8,11,12, 13,15,16	1,2,5,6, 8,9,11,12 13,14,17	1,2,4, 9,11,13	1,2,5,6, 7,8,11, 12,13,15	1,2,8,10, 11,12,13

Для главного и второстепенного потоков понятие «высокоинтенсивный» будет отличным. При проектировании второстепенного направления зачастую принимается одна полоса для въезда-выезда. Редким случаем в ЖК проектируется две полосы (1+1 для движения во встречных направлениях). Максимальная пропускная способность одной полосы составляет 1800 авт./ч. Градация для второстепенного направления следующая: малоинтенсивный - 0-900 авт./ч, среднеинтенсивный -900-1400 авт./ч и высокоинтенсивный - 1500 авт./ч и выше.

Для главного потока проектируется минимально одна полоса для движения в одном направлении. Малоинтенсивным потоком будем считать при одной полосе для движения (0-1800 авт./ч), среднеинтенсивный поток примем при числе двух полос для движения в одном направлении (1800-3600 авт./ч) и высокоинтенсивный - при числе полос от трех и выше (> 4000 авт./ч). Если количество полос соответствует градации, а посчитанная натурным методом интенсивность является отличной, то итоговое решение будем принимать от числа полос и перспективности застройки. Поскольку предугадать расширение агломерации не всегда представляется возможным, то необходимо заранее продумать методы увеличения пропускной способности.

Подход к проектированию дорожных пересечений зависит от интенсивности транспортных потоков. При низких нагрузках достаточно обеспечить треугольник видимости согласно нормативам - это обеспечивает безопасность за счёт визуального контакта с опасными зонами. С ростом интенсивности требуется комплексный учёт дополнительных параметров: фаз светофорного регулирования, геометрии пересечения, дополнительных полос и траекторий поворотов. Особую проблему создаёт асимметрия потоков (например, когда на второстепенной дороге наблюдается высокая интенсивность, а на главной - средняя или максимальная. Это провоцирует заторы при левых поворотах (ввиду необходимости пересечения встречного потока) и снижает пропускную способность пересечения и повышает риск ДТП.

Дальнейшие расчеты мы проведём методом перебора данных из полученного диапазона. Большой массив данных, для упрощения восприятия данных, представим в величинах: минимальное и максимальное значение из выборки. Величину БДД будем рассчитывать по следующей формуле (1) [15].

^ ^= _^к_i•М•N ^а      М + N '

где М – число конфликтных точек;

N – интенсивность движения конфликтующих транспортных потоков;

к ( - коэффициент относительной опасности каждой конфликтной точки.

Анализ конфликтных точек предполагает определение коэффициентов относительной опасности для наиболее характерных сценариев их возникновения, среди которых выделяются ситуации пересечения, слияния и отклонения транспортных потоков. При этом наибольшее значение коэффициента фиксируется в случае пересечения конфликтующих потоков. Для каждого типа въезда-выезда формируется соответствующая картограмма конфликтных точек, служащая основой для последующей количественной оценки. Уровень безопасности пересечения напрямую определяется значением показателя ка: чем ближе его величина к нулю, тем выше степень безопасности данного участка. В соответствии с принятой градацией, пересечение классифицируется как неопасное при значении ка <3, малоопасное - в диапазоне 3<ка<8, опасное - при 8<ка <12, а при превышении порогового значения ка>12 участок признаётся очень опасным. Таким образом, оптимальный уровень безопасности транспортной инфраструктуры достигается при минимизации показателя ка, а его стремление к нулю выступает объективным индикатором максимальной безопасности пересечения, что позволяет использовать данный параметр в качестве ключевого критерия при оценке и проектировании дорожных узлов. По исходным данным и формуле (1) могут быть рассчитаны величины показателя БДД, результаты которых были сведены в структурированном виде в таблице 2.

Таблица 2 – Результаты расчеты показателя БДД [16,17]

Загруженность главной автомагистрали	Загруженность въезда-выезда	Тип въезда
		Т-образный только с правым поворотом	Т-образный с правым и левым поворотом	Х-образ-ный	Боковой проезд	Схемы с раздельными потоками	Схемы с кольцевыми пе-ресечениями
малоинтенсивный	малоинтенсивный	0,13300 – 0,13484	0,87923 – 0,90756	14,58798 16,78200	0,02488 – 0,02499	0,14778 – 0,14983	0,31921 – 0,32363
	среднеинтенсивный	0,13460 – 0,13487	0,90367 – 0,90801	16,45208 16,82153	0,02498 – 0,02499	0,14955 – 0,14986	0,32303 – 0,32370
	высокоинтенсивный	0,13475 – 0,13484	0,90604 – 0,90818	16,65156 16,83626	0,02498– 0,02499	0,14972 – 0,14987	0,32339 – 0,32372
среднеинтенсивный	малоинтенсивный	0,13489 – 0, 13491	0,90828 – 0,90925	16,84476 16,86849	0,02499 – 0,02499	0,14988 – 0,14990	0,32374 – 0,32378
	среднеинтенсивный	0,13491 – 0,13492	0,90859 – 0,90873	16,87128 16,88357	0,02499 – 0,02500	0,14990 – 0,14991	0,32378 – 0,32381
	высокоинтенсивный	0,13492 – 0,13492	0,90875 – 0,90880	16,88574 16,88984	0,02500 – 0,02500	0,14991 – 0,14992	0,32381 – 0,32382
высокоинтенсивный	малоинтенсивный	0,13491 – 0,13492	0,90845 – 0,90880	16,85930 16,88984	0,02499– 0,02500	0,14989 – 0,14992	0,32376 – 0,32382
	среднеинтенсивный	0,13493 – 0,13493	0,90870 – 0,90892	16,88131 16,90047	0,02499 – 0,02500	0,14991 – 0,14992	0,32380 – 0,32384
	высокоинтенсивный	0,13493 – 0,13493	0,90884 – 0,90897	16,89364 16,90502	0,02500 – 0,02500	0,14992 – 0,14993	0,32382 – 0,32384

Анализ представленных данных позво- ния интенсивности движения и типа пересече-ляет выявить ключевые закономерности влия- ния на показатель БДД. В ходе выполненного

анализа была выявлена устойчивая прямая зависимость между возрастанием загрузки главной магистрали и динамикой расчетного индекса безопасности дорожного движения. Следует особо подчеркнуть, что варьирование транспортного потока на второстепенном направлении оказывает на конечный результат воздействие куда более скромное, хотя полностью исключать данный фактор из совокупной оценки, безусловно, было бы методологически ошибочным. Если обратиться к конкретному примеру Т-образного примыкания, то переход главного хода из категории малой интенсивности в категорию средней сопровождается увеличением показателя на 1,42%. Для сравнения, аналогичное по масштабу изменение режима движения исключительно на второстепенной дороге влечет за собой рост лишь на 1,20%.

Дальнейший анализ различных типовых планировочных решений пересечений наглядно фиксирует разницу в получаемых значениях коэффициентов опасности. Применительно к Т-образной конфигурации, допускающей исключительно правоповоротный маневр, усредненная величина зафиксирована на уровне 0,13479. Дополнение этой же геометрии возможностью осуществления левого поворота поднимает индекс до 0,90677, что фактически соответствует ухудшению условий безопасности в 6,72 раза. Подобная динамика служит весомым аргументом в пользу ликвидации левоповоротного движения по мере наращивания интенсивности транспортного потока. Наибольшие значения опасности приходятся на Х-образный узел, где средний показатель достигает критической отметки 16,71956, что определяет данный тип пересечения как «очень опасное». Снизить потенциальные риски в этой ситуации представляется возможным либо посредством реорганизации крестообразного перекрестка в пару смещенных Т-образных примыканий, либо через внедрение светофорного регулирования, позволяющего разнести конфликтующие транспортные потоки. Что касается наиболее безопасной альтернативы среди рассмотренных - признается организация бокового проезда, демонстрирующая средний показатель всего 0,02499. Столь низкое значение объясняется отсутствием точек пересечения траекторий движения автомобилей, поскольку здесь разрешен только поворот направо. Дополнительный запас прочности данному элементу способна придать установка светофорного объекта в зоне примыкания бокового проезда к основной магистрали.

Планировочное решение с пространственным разобщением транспортных потоков, имеющее средний коэффициент 0,14977, также входит в группу безопасных вариантов организации въезда-выезда. Присутствие в данной конфигурации маневра левого поворота, пересекающего основной ход, несколько нивелирует ее преимущества, и исключение этого конфликтного взаимодействия позволило бы дополнительно повысить уровень защищенности участников движения. Кольцевое пересечение, в свою очередь, показывает среднее значение 0,32350 и уступает по надежности перечисленным выше альтернативным схемам.

Опираясь на критерий минимизации коэффициента опасности, проектировщику следует в первую очередь отдавать предпочтение трем конфигурациям, а именно: Т-образному пересечению без возможности левого поворота, боковому проезду и схеме с раздельными транспортными потоками. Задействование иных планировочных решений допускается исключительно при условии внедрения дополнительного пакета компенсирующих мероприятий, который может включать в себя понижение разрешенной скорости на подходах, оснащение узла светофорным объектом или реконструкцию геометрии пересечения с целью минимизации числа конфликтных точек.

Сложившаяся практика оценки пропускной способности улично-дорожных сетей по-прежнему тяготеет к анализу эффективности магистральных коридоров. Внимание специалистов обычно сосредоточено на динамике потоков по главным направлениям, выявлении наиболее загруженных перегонов, определении средней скорости сообщения и прогнозировании вероятности возникновения заторовых ситуаций на ключевых артериях города. Подобный подход, делающий акцент на производительности основного транспортного каркаса, нередко приводит к недооценке значимости элементов примыкания и доступа. Между тем именно въезды и выезды выполняют критически важную функцию соединения мощных магистральных коридоров с внутриквартальными проездами, жилыми массивами и объектами социально-экономического назначения, и игнорирование их вклада в общую картину способно исказить объективное представление о функционировании всей транспортной системы населенного пункта.

Достижение сбалансированного развития транспортного каркаса возможно при условии рассмотрения всей совокупности его компонентов. Аналитические исследования не должны ограничиваться фиксацией пиковых значений загрузки на основных магистральных коридорах; не менее важным представляется изучение динамики распределения автомобильных потоков, детальное обследование геометрических характеристик точек доступа и выезда с основной сети, оценка интенсивности передвижений, а также учет прогнозных интенсивностей автомобилей. Определяющим критерием качества проектного решения служит степень ее согласованности с резервами смежной инфраструктуры въездов-выездов из ЖК. Практическое значение данного подхода подразумевает применение методов моделирования интенсивностей потоков с поправкой на суточные и недельные пики транспортной активности, включая характерные особенности утренних и вечерних часов пик или специфику движения в нерабочие дни. Кроме того, необходимым этапом выступает расчет оптимальных геометрических параметров пересечений, к числу которых относятся величины радиусов закруглений и протяженность переходно-скоростных полос. Вышеперечисленные методы обеспечивают прирост эффективности работы дорожной сети, заметно сокращая риск возникновения ДТП, позитивно отражая на общем уровне БДД и формировании высокой степени удовлетворенности среди жителей ЖК.

Вывод

Проведённое исследование позволило оценить, что с позиции обеспечения должного уровня БДД наибольшую результативность демонстрируют планировочные конфигурации, предусматривающие обустройство бокового проезда, а также варианты исполнения узла с односторонним движением. Для указанных схем характерны низкие величины конфликтной загрузки, что в совокупности позволяет достигнуть рационального равновесия между требуемой пропускной способностью участка и его безопасностью. Включение в схему организации перемещений маневра левого поворота способно спровоцировать ухудшение показателя БДД более чем в 6 раз. Исследование показало, что наименее эффективными с позиции безопасности являются Х-образные пересечения, требующие существенной модернизации для достижения приемлемого уровня безопасности. В то же время кольцевые пересечения, хотя и демонстрируют более высокие показатели безопасности по сравнению с Х-об-разными, все же уступают другим рассмотренным схемам.

На основе полученных результатов сформулированы ключевые рекомендации по проектированию въездов-выездов: приоритетным направлением является внедрение Т-образных схем с правым поворотом, боковых проездов и решений с раздельными потоками. При этом для повышения эффективности менее предпочтительных схем рекомендуется применение дополнительных мер: установка светофорного регулирования, оптимизация геометрических параметров, ограничение скоростного режима и минимизация конфликтных точек. Практическая значимость исследования заключается в возможности использования полученных результатов при проектировании новых и реконструкции существующих въездов-выездов жилых комплексов, что позволит повысить уровень безопасности дорожного движения и оптимизировать транспортные потоки в городской среде.
