Инструмент для измерения диаметра стволов деревьев на основе оптических закономерностей
Автор: Южаков Д. С., Николаев А. И.
Журнал: Лесохозяйственная информация @forestry-information
Рубрика: Лесная таксация
Статья в выпуске: 1, 2020 года.
Бесплатный доступ
Измерение диаметра ствола дерева традиционными измерительными инструментами при таксации лесных насаждений приводит к возникновению погрешности субъективного характера, выходящей за пределы допустимых значений. В статье обосновывается применение основных геометрических и оптических знаний при разработке нового инструментария, позволяющего проводить измерения диаметров деревьев с большей эффективностью.
Таксация, оптический инструмент, диаметр ствола дерева, аберрация
Короткий адрес: https://sciup.org/143170878
IDR: 143170878 | DOI: 10.24419/LHI.2304-3083.2020.1.04
Текст научной статьи Инструмент для измерения диаметра стволов деревьев на основе оптических закономерностей
Для ссылок:
Южаков, Д. С. Инструмент для измерения диаметра стволов деревьев на основе оптических закономерностей/ Д. С. Южаков, А. И. Николаев. – DOI 10.24419/LHI.2304-3083.2020.1.04. – Текст : электронный // Лесохоз. информ. : электронный сетевой журнал. – 2020. – № 1. – С. 40–47. URL:
При проведении лесоучетных и таксационных работ в практике лесного хозяйства применяют разные приборы и инструменты, с помощью которых таксатор или учетчик получают необходимую информацию о лесных насаждениях. Одна из основных технологических операций – измерение диаметра ствола. На основе этого показателя по соответствующим формулам рассчитываются другие таксационные параметры, например: площадь поперечного сечения ствола, его объем [1]. Значения диаметров применяют и для сверки с массовыми таблицами объемов стволов, составления разрядных шкал и таблиц объёмов [2]. Основной инструмент, используемый в лесном хозяйстве и таксации, – механическая лесная мерная вилка. Её неоднократно модифицировали и дополняли различными конструктивными решениями, целью которых было повышение качества проведения работ и производительности труда, удобство эксплуатации, улучшение стандартной конструкции, например, мерная вилка со встроенным маркировочным устройством [3]. Однако каких-либо кардинальных изменений в её конструкцию так и не было внесено. Основные недостатки механической мерной вилки – громоздкость и, как следствие, сложности, возникающие при её транспортировке и эксплуатации на таксируемом участке. Кроме того, отмечена высокая степень субъективности работника, проводящего измерения (вероятность отнесения диаметра к большей или меньшей ступени толщины обусловливает погрешность ±4 см).
Для повышения точности измерения диаметров стволов предлагается инструмент, базирующийся на оптических принципах. В отличие от механической мерной вилки, он обладает меньшими габаритами и отличается простотой использования.
Данный инструмент представляет собой небольшую заготовку из органического стекла с размерами 100 х 45-175 х 5 мм, по одной из длинных сторон которой вырезают диоптры в той последовательности и тех размеров, которые указаны на рис. 1. В нижней центральной части инструмента есть сквозное отверстие диаметром

20-150

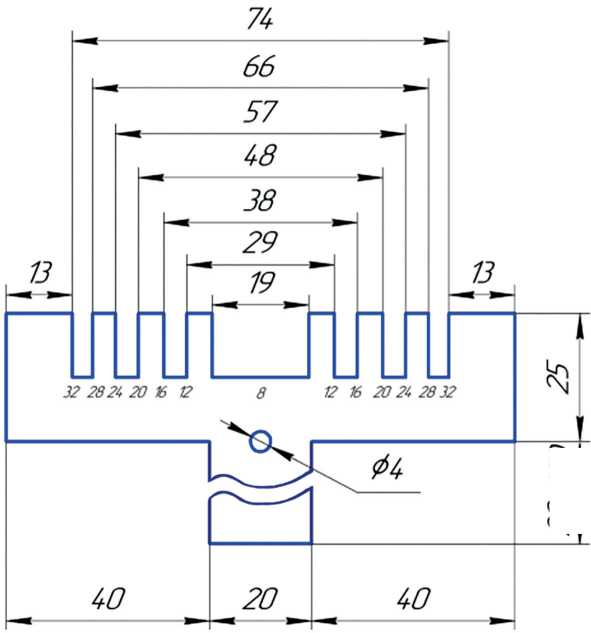

Рис.1. Схема предлагаемого инструмента
4 мм для крепления цепочки-ограничителя, имеющей длину 500 мм. Она обеспечивает постоянное расстояние между глазом наблюдателя и диоптрами инструмента при измерениях.
Принцип работы инструмента основан на первом признаке подобия треугольников: если два угла одного треугольника равны двум углам другого треугольника, то такие треугольники подобны. Представим подобные треугольники ABC и ADG, при условии, что ABC вписан в ADG. Если перенести эти треугольники в натуру, то точка A будет являться глазом наблюдателя; отрезок LM – диаметром ствола, измеренным мерной вилкой; отрезок AH – расстоянием от глаза наблюдателя до измеряемого объекта (ствола дерева) и одновременно линией визирования, которая имеет постоянную длину 2 000 мм; отрезок BC – размером диоптра; отрезок AK – длиной цепочки-ограничителя с постоянным размером 500 мм (рис. 2).
Боковые линии визирования соприкасаются в диаметрально противоположных сторонах

Рис. 2. Схема принципа измерения диаметра ствола инструментом
измеряемого объекта в точках E и G. Длина этого отрезка воспринимается глазом человека искаженно за счет отсутствия перпендикулярности к линии визирования АН и, исходя из анатомических особенностей строения глаза человека, кажется равной отрезку DG. Этот отрезок определим как видимый диаметр, или угловой размер, который имеет систематическую погрешность к истинному диаметру ствола дерева. В результате серии математических расчетов, основанных на случайном подборе формы поперечного сечения ствола, установлено, что данная погрешность варьирует в пределах ±10% и в соответствии с требованиями лесоустроительной инструкции, утверждённой приказом Минприроды России от 29.03.2018 № 122, является допустимой величиной.
Для расчета диоптров по первому признаку подобия треугольников необходимо было доказать, что ∠ ABC= ∠ ADG; ∠ ACB= ∠ AGD. Для доказательства используется одно из свойств параллельных прямых, согласно которому – если две параллельные прямые пересечены третьей прямой, то соответственные углы равны. В нашем случае параллельными являются отрезки BC и DG, а секущими – боковые линии визирования. Исходя из этого можно сказать, что углы ∠ ABC и ∠ ADG при данных параллельных и секущей являются подобными и, как следствие, равными. Аналогичный вывод можно сделать и для углов ∠ ACB и ∠ AGD.
Далее, основываясь на вышеописанном примере, в идеальных условиях (форма поперечного сечения ствола – окружность), исходя из принципа работы инструмента, были рассчитаны размеры диоптров, наносимых на инструмент.
Основание треугольника ADG, т.е. видимого диаметра, см |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
Основание треугольника ABC, т.е. размер диоптров, см |
1,9 |
2,9 |
3,8 |
4,8 |
5,7 |
6,6 |
7,4 |
Учитывая аберрацию оптического измерения, возникающую при применении инструмента, имеющего толщину, отличную от нуля, были рассчитаны поправочные углы между центральной линией визирования и плоскостями инструмента (передней и задней). Данные углы изменяют правило вырезки диоптров, отклоняя перпендикулярную внутреннюю грань диоптра на указанный поправочный угол, позволяющий нивелировать оптическую аберрацию визирования (рис. 3) и не контролировать толщину изготавливаемого инструмента.
Ниже приведены поправочные углы вырезки диоптров инструмента:
Ступень толщины, см |
8 |
12 |
16 |
20 |
24 |
28 |
32 |
Угол поправки, град. |
1°7’ |
1°40’ |
2°12’ |
2°43’ |
3°14’ |
3°44’ |
4°15’ |


Рис. 3. Поправочные углы между центральной и боковыми линиями визирования А – общий вид; Б – масштабированный вид
Порядок измерения диаметра ствола инструментом следующий. Сначала необходимо отмерить расстояние, равное 2 м от измеряемого дерева. Данное измерение, как показали натурные испытания, удобнее и быстрее всего определять лазерным дальномером. Затем основание цепочки ограничителя приставляют к глазу и проводят прицеливание на ствол на высоте 1,3 м, определяемой глазомерно, с сопоставлением видимого диаметра ствола с диоптрами. По совпадению видимого диаметра дерева с границами диоптров и вспомогательной шкале определяют диаметр ствола.
Для выявления трудоемкости измерений и точности инструмента была проведена его апробация в полевых условиях на территории дендропарка Сибирской ЛОС филиала ФБУ «ВНИИЛМ»
(Тюмень). Для экспериментальных измерений случайным образом были подобраны 20 учётных деревьев различных диаметров. В первую очередь замер проводили предлагаемым инструментом, затем замеряли длину окружности ствола для определения диаметра ствола по длине окружности, в последнюю очередь измеряли диаметр стволов механической мерной вилкой. По результатам обмера были рассчитаны средние значения диаметров по 5-ти измерениям (µ), абсолютная ∆ПИ (погрешность предлагаемого инструмента), ∆МВ (погрешность мерной вилки) и относительная погрешность ( δ ) (таблица). За истинное значение принимали диаметр, определяемый по длине окружности (D – C/ π , см). Графическое отображение апробации приведено на рис. 4.
Результаты апробации предлагаемого инструмента
о о ь < Z й |
С, см |
D (C/ π ), см |
D, измеренный предлагаемым инструментом, см |
δ |
D, измеренный мерной вилкой, см |
δ |
||||||||||||
№ измерения |
µ |
∆ПИ |
№ измерения |
µ |
∆МВ |
|||||||||||||
1 |
2 |
3 |
4 |
5 |
1 |
2 |
3 |
4 |
5 |
|||||||||
1 |
62 |
19,7 |
20 |
20 |
22 |
20 |
20 |
20,4 |
0,7 |
3,4% |
20 |
20 |
20 |
20 |
20 |
20 |
0,3 |
1,3% |
2 |
67 |
21,3 |
22 |
22 |
22 |
22 |
22 |
22 |
0,7 |
3,2% |
22 |
22 |
21 |
22 |
21 |
21,6 |
0,3 |
1,3% |
3 |
107 |
34,1 |
32 |
33 |
33 |
33 |
34 |
33 |
-1,1 |
3,1% |
32 |
33 |
33 |
33 |
33 |
32,8 |
-1,3 |
3,7% |
4 |
90 |
28,6 |
26 |
28 |
29 |
28 |
30 |
28,2 |
-0,4 |
1,6% |
27 |
27 |
27 |
27 |
27 |
27 |
-1,6 |
5,8% |
5 |
102 |
32,5 |
28 |
32 |
33 |
33 |
33 |
31,8 |
-0,7 |
2,1% |
31 |
32 |
32 |
32 |
32 |
31,8 |
-0,7 |
2,1% |
Окончание табл.
О о ш g Z й |
С, см |
D (C/ π ), см |
D, измеренный предлагаемым инструментом, см |
δ |
D, измеренный мерной вилкой, см |
δ |
||||||||||||
№ измерения |
µ |
∆ПИ |
№ измерения |
µ |
∆МВ |
|||||||||||||
1 |
2 |
3 |
4 |
5 |
1 |
2 |
3 |
4 |
5 |
|||||||||
6 |
80 |
25,5 |
23 |
28 |
27 |
25 |
27 |
26 |
0,5 |
2,1% |
25 |
25 |
25 |
25 |
25 |
25 |
-0,5 |
1,8% |
7 |
79 |
25,1 |
20 |
27 |
26 |
26 |
28 |
25,4 |
0,3 |
1,0% |
24 |
26 |
26 |
26 |
26 |
25,6 |
0,5 |
1,8% |
8 |
97 |
30,9 |
32 |
32 |
32 |
32 |
32 |
32 |
1,1 |
3,6% |
31 |
30 |
29 |
30 |
30 |
30 |
-0,9 |
2,8% |
9 |
101 |
32,2 |
32 |
32 |
33 |
32 |
33 |
32,4 |
0,2 |
0,8% |
32 |
31 |
31 |
32 |
32 |
31,6 |
-0,6 |
1,7% |
10 |
52 |
16,6 |
16 |
16 |
16 |
16 |
16 |
16 |
-0,6 |
3,3% |
16 |
16 |
16 |
16 |
16 |
16 |
-0,6 |
3,3% |
11 |
34 |
10,8 |
8 |
11 |
11 |
11 |
12 |
10,6 |
-0,2 |
2,1% |
10 |
10 |
10 |
10 |
10 |
10 |
-0,8 |
7,6% |
12 |
45 |
14,3 |
16 |
15 |
14 |
14 |
14 |
14,6 |
0,3 |
1,9% |
14 |
14 |
14 |
14 |
14 |
14 |
-0,3 |
2,3% |
13 |
56 |
17,8 |
18 |
18 |
18 |
18 |
18 |
18 |
0,2 |
1,0% |
18 |
17 |
17 |
17 |
17 |
17,2 |
-0,6 |
3,5% |
14 |
85 |
27,1 |
26 |
28 |
28 |
27 |
28 |
27,4 |
0,3 |
1,3% |
26 |
26 |
26 |
26 |
26 |
26 |
-1,1 |
3,9% |
15 |
46 |
14,6 |
15 |
14 |
16 |
14 |
15 |
14,8 |
0,2 |
1,1% |
14 |
14 |
14 |
14 |
14 |
14 |
-0,6 |
4,4% |
16 |
71 |
22,6 |
22 |
22 |
22 |
22 |
22 |
22 |
-0,6 |
2,7% |
22 |
22 |
22 |
22 |
22 |
22 |
-0,6 |
2,7% |
17 |
45 |
14,3 |
14 |
15 |
15 |
14 |
15 |
14,6 |
0,3 |
1,9% |
14 |
14 |
14 |
14 |
14 |
14 |
-0,3 |
2,3% |
18 |
74 |
23,6 |
23 |
24 |
23 |
24 |
24 |
23,6 |
0,0 |
0,2% |
23 |
22 |
22 |
22 |
22 |
22,2 |
-1,4 |
5,8% |
19 |
68 |
21,6 |
23 |
24 |
22 |
20 |
22 |
22,2 |
0,6 |
2,6% |
21 |
21 |
21 |
20 |
21 |
20,8 |
-0,8 |
3,9% |
20 |
67 |
21,3 |
22 |
22 |
21 |
22 |
22 |
21,8 |
0,5 |
2,2% |
20 |
20 |
21 |
20 |
20 |
20,2 |
-1,1 |
5,3% |
Средн яя погрешность: |
0,1 |
2,0% |
-0,6 |
3,4% |
Абсолютная Диаметр дерева, см погрешность, см

№ учетного дерева
D, предлагаемым инструментом ∆ПИ
D, мерной вилкой ∆МВ
D (C/ π )
2% с колебаниями от 0,2 до 3,6%; средняя погрешность измерения диаметра стволов мерной вилкой – 3,4% с колебаниями от 1,3 до 7,6%. В ходе апробации не выявлена зависимость варьирования точности измерений от диаметра ствола.
Учитывая небольшое расстояние до измеряемого ствола дерева, равное 2 м, и пределы прямой видимости, острота зрения наблюдателя не влияет на точность измерения диаметра дерева и легко корректируется проведением пробного замера.
*
*
Рис.
4. Расхождение диаметров, измеренных мерной вилкой и предлагаемым инструментом по отношению к истинному диаметру
*
Данные таблицы и графиков на рис. 4 свидетельствуют о высокой точности измерения диаметра ствола предлагаемым инструментом. Средняя относительная погрешность составила
Выполненные исследования свидетельствуют о простоте проведения измерений предлагаемым инструментом, а точность измерений позволяет более объективно относить измеряемые диаметры к той или иной ступени толщины.
Предлагаемый инструмент имеет практическое преимущество перед традиционными мерными вилками: простоту использования, компактные габариты. Инструмент удобен не только для транспортировки, но и для проведения таксационных полевых работ. Его можно использовать для измерения диаметра стволов деревьев с точностью, предъявляемой к лесоучетным работам.
Список литературы Инструмент для измерения диаметра стволов деревьев на основе оптических закономерностей
- Третьяков, Н. В. Определение объема древесного ствола с помощью трех обмеров / Н. В. Третьяков // Сб. ст. по лесному хозяйству. - Петроград, 1916. - С. 99-163.
- Демиденко, С. А. Объемные таблицы по разрядам высот в чистых березовых древостоях северной и средней подзон тайги Архангельской области / С. А. Демиденко // Arctic Evironmental Research. - 2011. - № 4. - С. 56.
- Мерная вилка со встроенным маркером / А. С. Васильев, В. М. Лукашевич, И. Р. Шегельман, Ю. В. Суханов // Инженерный вестник Дона. - 2015. - № 2. - Ч. 2.
