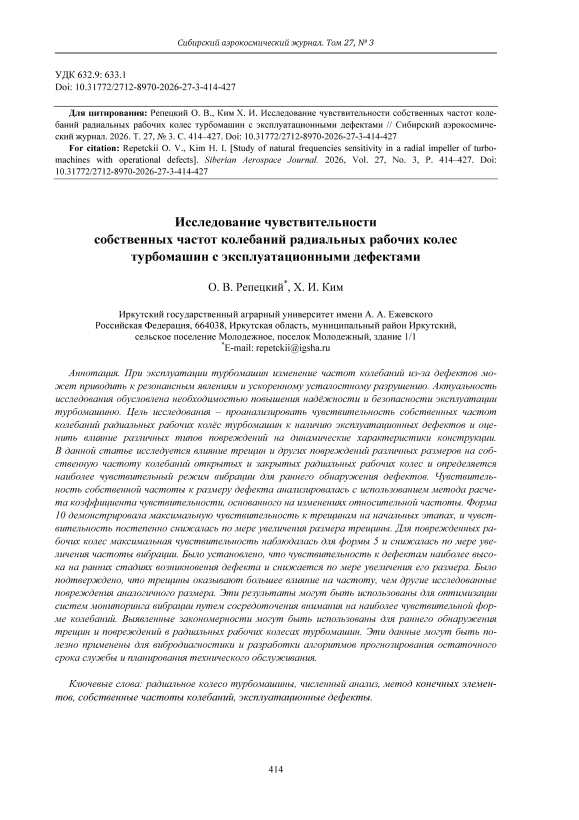

Исследование чувствительности собственных частот колебаний радиальных рабочих колес турбомашин с эксплуатационными дефектами

Бесплатный доступ

При эксплуатации турбомашин изменение частот колебаний из-за дефектов может приводить к резонансным явлениям и ускоренному усталостному разрушению. Актуальность исследования обусловлена необходимостью повышения надёжности и безопасности эксплуатации турбомашиню. Цель исследования – проанализировать чувствительность собственных частот колебаний радиальных рабочих колёс турбомашин к наличию эксплуатационных дефектов и оценить влияние различных типов повреждений на динамические характеристики конструкции. В данной статье исследуется влияние трещин и других повреждений различных размеров на собственную частоту колебаний открытых и закрытых радиальных рабочих колес и определяется наиболее чувствительный режим вибрации для раннего обнаружения дефектов. Чувствительность собственной частоты к размеру дефекта анализировалась с использованием метода расчета коэффициента чувствительности, основанного на изменениях относительной частоты. Форма 10 демонстрировала максимальную чувствительность к трещинам на начальных этапах, и чувствительность постепенно снижалась по мере увеличения размера трещины. Для поврежденных рабочих колес максимальная чувствительность наблюдалась для формы 5 и снижалась по мере увеличения частоты вибрации. Было установлено, что чувствительность к дефектам наиболее высока на ранних стадиях возникновения дефекта и снижается по мере увеличения его размера. Было подтверждено, что трещины оказывают большее влияние на частоту, чем другие исследованные повреждения аналогичного размера. Эти результаты могут быть использованы для оптимизации систем мониторинга вибрации путем сосредоточения внимания на наиболее чувствительной форме колебаний. Выявленные закономерности могут быть использованы для раннего обнаружения трещин и повреждений в радиальных рабочих колесах турбомашин. Эти данные могут быть полезно применены для вибродиагностики и разработки алгоритмов прогнозирования остаточного срока службы и планирования технического обслуживания.

радиальное колесо турбомашины \ численный анализ \ метод конечных элементов \ собственные частоты колебаний \ эксплуатационные дефекты

Короткий адрес: https://sciup.org/148334402

IDS: 148334402   |   УДК: 632.9: 633.1   |   DOI: 10.31772/2712-8970-2026-27-3-414-427

Study of natural frequencies sensitivity in a radial impeller of turbomachines with operational defects

During turbomachinery operation, changes in vibration frequencies due to defects can lead to resonance phenomena and accelerated fatigue failure. The relevance of this study stems from the need to improve the reliability and safety of turbomachinery operation. The objective of this study is to analyze the sensitivity of the natural vibration frequencies of turbomachinery radial impellers to the presence of operational defects and to assess the impact of various types of damage on the dynamic performance of the structure. This paper investigates the effect of cracks and damage of various sizes on the natural frequency of radial impellers and identifies the most sensitive vibration mode for early defect detection. The sensitivity of the natural frequency to defect size was analyzed using a sensitivity coefficient calculation method based on relative frequency changes. Mode 10 demonstrated maximum sensitivity to cracks in the initial stages, and the sensitivity gradually decreased as the crack size increased. For damaged impellers, maximum sensitivity was observed in mode 5 and decreased as the vibration frequency increased. It was found that sensitivity to defects was highest in the early stages of defect occurrence and decreased as its size increased. It was confirmed that cracks have a greater impact on frequency than damage of similar size. These results can be used to optimize vibration monitoring systems by focusing on the most sensitive vibration mode. The identified patterns can be used for the early detection of cracks and damage in radial turbomachine impellers. These data can be usefully applied to the development of algorithms for predicting remaining service life and maintenance planning.

Текст научной статьи Исследование чувствительности собственных частот колебаний радиальных рабочих колес турбомашин с эксплуатационными дефектами

Радиальные рабочие колеса турбомашин являются важным элементом конструкции газотурбинных двигателей, гидро- и автотурбин и других роторных турбомашин. Радиальные рабочие колёса турбомашин эксплуатируются в условиях высоких динамических нагрузок, температурных воздействий и коррозионных сред. Это приводит к эксплуатационным дефектам: трещинам, эрозии и другим повреждениям. Такие дефекты изменяют жёсткость и массу конструкции, что влияет на собственные частоты и формы колебаний рабочих колес.

Собственные частоты колебаний являются важными диагностическими параметрами, и их изменение может свидетельствовать о развитии разных дефектов. Однако количественная связь между параметрами дефектов и характеристиками собственных частот колебаний остается недостаточно изученной, особенно для сложных геометрий радиальных турбомашин открытого и закрытого типов.

Целью настоящего исследования является численный анализ чувствительности собственных частот колебаний радиальных рабочих колес турбомашин к эксплуатационным дефектам и определение количественных зависимостей, которые могут быть использованы для диагностики технического состояния.

В данной статье были смоделированы радиальные рабочие колеса турбомашин с трещиной и другими повреждениямих [1–6], а также была проанализирована чувствительность собственных частот колебаний при различных размерах дефекта.

Состояние проблемы

Собственные частоты и формы колебаний являются необходимыми параметрами при конструировании лопатки по условиям динамической нагрузки для отстройки от резонансных режимов [4; 5].

В общем, геометрические характеристики и материал рабочих лопаток турбомашин влияют на его собственную частоту колебаний. В статье С. А. Моргуна [7] предложена математическая модель определения собственных частот с использованием вариационного принципа Лагранжа и проанализировано влияние геометрических характеристик рабочей лопатки на собственную частоту. В статье было доказано, что собственная частота колебаний снижается с увеличением длины рабочей лопатки турбомашин.

Центробежный эффект, возникающий при вращении, вызывает предварительное напряжение в конструкции, увеличивая ее жесткость. Этот динамический эффект рабочего колеса изменяет собственную частоту колебаний конструкции [2; 4; 6].

По мере увеличения скорости вращения рабочей лопатки собственная частота колебаний возрастает [2]. Кроме того, с увеличением скорости вращения рабочей лопатки увеличивается и максимальная относительная деформация лопатки [4]. Вибрация лопатки будет вызывать динамические напряжения, приводящие к усталости материала лопатки или даже к ее разрушению [6].

Исследования О. В. Репецкого [8] и О. В. Владимирова [9] показывают, что эксплуатационные дефекты существенно изменяют динамические характеристики конструкций. Увеличение длины трещины может значительно сократить ресурс лопаток, а долговечность всего рабочего колеса снижается медленнее за счёт взаимодействия лопаток между собой.

Вибрационный контроль состояния турбомашин – важный инструмент диагностики. Анализ вибросигналов позволяет обнаружить различные дефекты: дисбаланс, расстройку, изменение жёсткости системы и другие. Спектральный анализ совместно с анализом временной формы сигнала остаётся основным методом обработки данных. Разрабатываются алгоритмы для обнаружения зарождающихся эксплуатационных повреждений, локализации дефектных узлов и идентификации дефектов [10].

Численный анализ чувствительности собственных частот к дефектам позволяет разрабатывать методики прогнозирования ресурса турбомашин и оптимизировать их конструкцию для повышения эксплуатационной надёжности [8].

Методы исследования

В данной статье с помощью программного обеспечения ANSYS была рассчитана собственная частота колебаний радиального рабочего колеса турбомашин с 10 лопатками производства компании Schiele & Co [11; 12], а также проанализирована чувствительность собственной частоты к размеру повреждения.

Основные механические характеристики конструкции имеют вид: материал рабочего колеса – сталь, модуль Юнга – 2,1·105 МПа, плотность – 7850 кг/м3, коэффициент Пуассона – 0,3. Общий вид рабочего колеса представлен на риc. 1, а . В качестве конечно-элементной модели применяется конечный элемент ТЕТ10 программы ANSYS WORKBENCH с общим количеством конечных элементов 39086 и 77845 узловыми точками. Количество степеней свободы составляет 233535 (рис. 1, б ).

В данной статье рассматриваются два типа дефектов на рабочем колесе турбомашины: трещины и повреждения в виде вмятины (рис. 2).

Для исследования чувствительности статических напряжений и собственных частот колебаний технических систем использован метод конечных элементов (МКЭ).

При исследовании динамических характеристик и прогнозировании долговечности лопаточных дисков турбомашин МКЭ является самым эффективным инженерным средством и применяется во многих научно-практических работах в области турбиностроения.

а

б

Рис. 1. Трехмерная модель радиального рабочего колеса и КЭМ: а – трёхмерная модель колеса; б – конечно-элементная модель

Fig. 1. Three-dimensional model of the radial impeller and FEM: а – three-dimensional model of the wheel; б – finite element model

в

Рис. 2. Размеры и виды дефектов на рабочем колесе турбомашины: а и б – длина трещины; в – место повреждения

Fig. 2. Dimensions and types of damage on the turbomachine impeller: a and б – crack length; в – site of damage

Для анализа собственных колебаний уравнение движения выглядит следующим образом [11–13]:

• •

M 5 + K 5 = 0.

После преобразований можно получить

( K -ro 2 M ) 5 0 = 0,                                   (2)

где М - матрица масс; K - матрица жесткости; 5 - вектор ускорений узловых точек; 8 - вектор перемещений узловых точек; ω – угловая частота колебаний.

При наличии дефектов матрица жесткости системы может быть представлена как

K = K 0 + ∆ K ,

где K 0 – матрица жесткости идеальной конструкции; ∆ K – поправка, обусловленная наличием дефекта.

Был проведён анализ собственных частот колебаний для лопатки, вращающейся со скоростью вращения 62,8 и 314 рад/с [12]. Расчет собственных колебаний был выполнен в ANSYS с учетом предварительных напряжений от вращения [3].

Результаты исследования

Сначала были определены собственные частоты и формы колебаний радиального рабочего колеса без повреждений (рис. 3).

а

б

г

Рис. 3. Некоторые формы колебаний идеального радиального рабочего колеса: а – форма 1; б – форма 3; в – форма 5; г – форма 7; д – форма 9

д

Fig. 3. Some modes of vibration of a radial impeller: а – form 1; б – form 3; в – form 5; г – form 7; д – form 9

Таблица 1

Значения частот собственных колебаний радиального рабочего колеса, Гц (n – число узловых диаметров, m – число узловых окружностей)

Форма n/m

Эксперимент (без вращения [12])

ANSYS

без вращения

с вращением (62,8 рад/с)

с вращением (314 рад/с)

0/0

–

81,982

82,29

89,351

1/0

44

44,247

45,222

64,267

2/0

341

341,22

342

359,9

Как показано в табл. 1, результаты сравнения расчетных собственных частот колебаний радиального рабочего колеса с экспериментальными данными составили 0,56 и 0,06 %, что свидетельствует об очень хорошем совпадении и высокой точности для выпоненных инженерных расчетов.

Далее были рассчитаны собственные частоты колебаний с учетом вращения 62,8 рад/с для радиального рабочего колеса с трещинами и повреждениями. Результаты вычислительного эксперимента представлены в табл. 2 и 3.

Рис. 4 и табл. 2 и 3 показывают так называемые двойные частоты и формы колебаний. Разница в частотах колебаний является незначительной, а формы колебаний взаимно перпендикулярны.

а

б

в

г

д

е

Рис. 4. Некоторые формы колебаний радиального рабочего колеса с трещиной: а – форма 1; б – форма 2; в – форма 3; г – форма 4; д – форма 5; е – форма 6; ж – форма 7; з – форма 8

з

Fig. 4. Some modes of vibration of a radial impeller with a crack: а – form 1; б – form 2; в – form 3; г – form 4; д – form 5; е – form 6; ж – form 7; з – form 8

Таблица 2

Результаты расчета собственных частот колебаний радиального рабочего колеса с трещиной, Гц

Форма

Без дефекта

С трещиной № 1 разной длины

С трещиной № 2 разной длины

5 мм

10 мм

15 мм

20 мм

5 мм

10 мм

15 мм

20 мм

1

45,222

45,232

45,218

45,215

45,23

45,243

45,233

45,24

45,237

2

45,253

45,302

45,252

45,292

45,295

45,262

45,3

45,26

45,303

3

82,29

82,34

82,278

82,314

82,315

82,324

82,341

82,317

82,333

4

302,81

302,96

302,74

302,88

302,84

302,86

302,87

302,84

302,9

5

342

341,9

341,67

341,56

341,28

342,04

342,05

342,06

342,02

6

342,26

342,15

342,11

342,13

342,06

342,27

342,18

342,25

342,18

7

404,55

404,58

404,41

404,49

404,47

404,65

404,58

404,61

404,56

8

405,16

405,17

405

405,14

405

405,21

405,26

405,18

405,23

9

406,5

406,48

406,41

406,36

406,28

406,5

406,49

406,56

406,47

10

412,05

413,75

413,7

413,69

413,51

413,8

413,78

413,86

413,76

Как показано в табл. 2, в формах 1–3 изменение собственных частот колебаний незначительно и составляет от ±0,01 до 0,05 Гц. Это указывает на низкую чувствительность низкочастотной изгибной формы к трещине. В форме 4 наблюдается небольшое снижение собственных частот колебаний при трещинах размером 10 мм, но частота практически не изменяется даже при увеличении размера трещины до 20 мм. В форме 5 снижение собственных частот колебаний было наиболее выраженным: –0,1 Гц при трещинах 5 мм, –0,33 Гц при трещинах 10 мм, –0,44 Гц при трещинах 15 мм и –0,72 Гц при трещинах 20 мм. В формах 6–9 изменение частоты находится в диапазоне от ±0,1 до 0,15 Гц. В форме 10 частота увеличивается на 1,7–1,75 Гц при всех размерах трещин. Это может указывать на изменение жесткости в области, влияющей на соответствующую форму колебаний. Из этого видно, что растрескивание оказывает наибольшее влияние на формы 5 и 10. Для формы 5 характерно уменьшение частоты по мере роста трещины, тогда как для формы 10 характерно увеличение частоты.

Таблица 3

Результаты расчета собственных частот колебаний радиального рабочего колеса с повреждением, Гц

Форма

Без дефекта

С повреждением разного диаметра

5 мм

10 мм

15 мм

20 мм

1

45,222

45,226

45,221

45,229

45,247

2

45,253

45,3

45,26

45,306

45,327

3

82,29

82,315

82,288

82,328

82,366

4

302,81

302,84

302,79

302,87

302,93

5

342

342,08

342,06

342,13

342,12

6

342,26

342,13

342,22

342,17

342,19

7

404,55

404,49

404,51

404,54

404,59

8

405,16

405,24

405,14

405,2

405,32

9

406,5

406,49

406,43

406,48

406,33

10

412,05

413,78

413,7

413,76

413,59

Как показано в табл. 3, изменения частоты минимальны в формах 1–4, тогда как в форме 5 частота незначительно увеличивается до 0,13 Гц при повреждении размером 15 мм. В формах 6–9 изменения частоты находятся в диапазоне ±0,05–0,12 Гц, а в форме 10 наблюдается увеличение частоты на 1,73–1,76 Гц при всех размерах повреждений. Из этого видно, что повреждение оказывает минимальное влияние на большинство режимов вибрации. Наибольшее изменение наблюдается в формах 5 и 10, но изменения менее выражены, чем при наличии трещин.

Кроме того, были рассчитаны собственные частоты колебаний с учетом вращения 314 рад/с для радиального рабочего колеса с трещинами и повреждениями. Результаты вычислительного эксперимента представлены в табл. 4.

Таблица 4

Результаты расчета собственных частот колебаний радиального рабочего колеса с трещиной, Гц (314 рад/с)

Фор ма

Без дефекта

С трещиной № 1 длиной:

С трещиной № 2 длиной:

С повреждением диаметром:

5 мм

10 мм

15 мм

20 мм

5 мм

10 мм

15 мм

20 мм

5 мм

10 мм

15 мм

20 мм

1

64,267

64,273

64,263

64,26

64,273

64,28

64,272

64,277

64,277

64,268

64,263

64,27

64,284

2

64,287

64,327

64,286

64,319

64,322

64,295

64,326

64,294

64,328

64,324

64,29

64,327

64,342

3

89,351

89,404

89,339

89,377

89,38

89,383

89,403

89,376

89,397

89,379

89,346

89,391

89,427

4

314,89

315,03

314,82

314,96

314,92

314,94

314,95

314,91

314,98

314,92

314,86

314,95

315,01

5

359,9

359,79

359,56

359,44

359,14

359,93

359,93

359,95

359,91

359,96

359,96

360

359,98

6

360,12

360,02

359,98

360

359,93

360,14

360,06

360,11

360,04

360,01

360,08

360,05

360,08

7

419,19

419,23

419,06

419,14

419,13

419,3

419,23

419,26

419,2

419,13

419,15

419,19

419,23

8

419,79

419,81

419,63

419,78

419,65

419,84

419,89

419,81

419,87

419,87

419,76

419,83

419,94

9

445,99

445,95

445,87

445,79

445,67

445,98

445,98

446,03

445,94

445,98

445,92

445,95

445,82

10

453,59

453,55

453,5

453,46

453,25

453,59

453,57

453,65

453,55

453,56

453,49

453,51

453,35

Как показано в табл. 4, в большинстве случаев увеличение длины трещины или диаметра повреждения приводит к более значительным изменениям частоты. Повреждение (вмятина) вызывает более заметные изменения частот, чем трещины № 1 и 2.

Изменение собственной частоты колебаний радиального рабочего колеса в зависимости от размера дефекта было проанализировано на основе табл. 2 и 3 (рис. 5, 6).

Как показано на рис. 5 и 6, когда трещины появляются и увеличиваются до 5 мм, чувствительность достигает максимума в форме 10, и видно, что чувствительность постепенно снижается по мере перехода от формы 2 к форме 9. Аналогичная тенденция наблюдается и в случае поврежденного радиального рабочего колеса. Однако в случае поврежденного радиального рабочего колеса чувствительность высока в форме 6 и постепенно снижается с увеличением частоты.

Кроме того, можно заметить, что чувствительность высока на начальной стадии, когда появляются и увеличиваются дефекты, но снижается по мере постепенного увеличения повреждений.

Еще одним объектом исследования является модельное радиальное колесо открытого типа с 34-мя лопатками. Основные механические характеристики конструкции имеют вид: материал рабочего колеса – сталь, модуль Юнга – 2,1·105 МПа, плотность – 7850 кг/м3, коэффициент Пуассона – 0,3. Геометрические характеристики модельного колеса: внешний радиус диска – 0,3045 м, радиус внутренний – 0,06 м, радиус лопаток – 0,2915 м, толщина лопатки – 0,003 м [12]. Общий вид рабочего колеса в формате 3D представлен на риc. 7, а , где конструкция объекта была жестко закреплена по ободу диска. В качестве конечно-элементной модели (КЭМ) применяется конечный элемент ТЕТ10 программы ANSYS WORKBENCH с общим количеством конечных элементов 58382 и 115590 узловыми точками. Количество степеней свободы составляет 346770 (рис. 7, б ).

Форма колебаний

■ С трещиной 5 ■ С трещиной 10  ■ С трещиной 15  ■ С трещиной 20

Рис 5. Чувствительность собственных частот колебаний радиального рабочего колеса с трещиной

Fig. 5. Sensitivity of natural frequencies of vibrations of a radial impeller with a crack

■ С повреждением 5 ■ С повреждением 10 ■ С повреждением 15

Рис 6. Чувствительность собственных частот колебаний радиального рабочего колеса с повреждением

  • Fig. 6.    Sensitivity of natural frequencies of vibrations of a radial impeller with damage

Для анализа влияния дефектов на рабочие колеса турбомашин были смоделированы повреждения рабочих колес и проведены численные расчеты. На рис. 8 показана 3D-модель лопатки турбомашины с трещинами и повреждениями.

а

б

Рис. 7. Трехмерная модель рабочего колеса и КЭМ:

а – трёхмерная модель колеса; б – конечно-элементная модель (КЭМ)

  • Fig. 7.    A three-dimensional model of the impeller and the finite element model: а – three-dimensional model of the wheel; б – finite element model (FEM)



    д


    Рис. 8. Размеры и виды повреждений на рабочем колесе турбомашины: а – место повреждения в рабочем колесе; б и в – различные повреждения (вмятины); г , д и е – забоины


Fig. 8 Dimensions and types of damage on the impeller of the turbomachines: a – location of damage on the impeller; б and в – various types of damage (dents); г , д , and е – nicks

Для проверки точности расчетов собственных частот и форм колебаний был проведен сравнительный анализ с данными из работы [12]. Результаты сравнительного анализа представлены в табл. 5. На рис. 9 показаны формы колебаний.

Таблица 5

Сравнение результатов расчета собственной частоты колебаний (Гц) без вращения

Форма n/m

Численные результаты авторов ANSYS

Эксперимент [12]

2/0

846,12

–

3/0

970,48

958

4/0

1110,5

1095

5/0

1170,42

1199

Как показано в табл. 5, погрешности для форм колебаний типа 3/0 и 4/0 минимальны (≈ 1,3–1,4 %), что подтверждает адекватность численной модели. В то время как для формы колебаний типа 5/0 наблюдается более высокая относительная погрешность (≈ 2,38 %), она находится в разумном диапазоне погрешностей для инженерных расчетов.

б

в

Рис. 9. Формы колебаний академического рабочего колеса без вращения: а – форма 2/0; б – форма 3/0; в – форма 4/0; г – форма 5/0

Fig. 9. The mode shapes of radial impeller without rotation: а – form 2/0; б – form 3/0; в – form 4/0; г – form 5/0

Результаты расчета собственных частот вращения рабочего колеса с угловой скоростью 314,159 рад/с в программной системе ANSYS WORKBENCH представлены в табл. 6.

Результаты расчета собственных частот колебаний радиального рабочего колеса с повреждением, Гц (на оборотах 314,159 рад/с)

Таблица 6

Форма колебаний

Без дефекта

С повреждением 1 (рис. 6, б )

С повреждением 2 (рис. 6, в )

С забоиной 1 (рис. 6, г )

С забоиной 2 (рис. 6, д )

С забоиной 3 (рис. 6, е )

1

687,0380

687,049

687,06

687,038

687,038

687,005

2

721,0224

721,0224

721,0448

721,0224

721,0112

720,9776

3

769,3062

769,3404

769,329

769,3176

769,329

769,2834

4

823,7044

823,7392

823,716

823,7044

823,716

823,6696

5

842,3784

842,3902

842,402

842,3784

842,3784

842,343

6

817,3770

817,377

817,388

817,366

817,355

817,333

7

921,3344

921,3456

921,3568

921,3344

921,3344

921,3008

8

1099,028

1099,074

1099,04

1099,028

1099,063

1099,006

9

1128,135

1128,158

1128,158

1128,135

1128,146

1128,112

10

1306,732

1306,732

1306,732

1306,732

1306,732

1306,732

Повреждения 1 и 2 часто приводят к увеличению собственной частоты, тогда как трещины 1–3 в основном вызывают снижение частоты.

Повреждение 1 значительно увеличивает максимальное напряжение, в то время как повреждение 2 и трещины 2 и 3 оказывают относительно незначительное влияние на максимальное напряжение. Кроме того, повреждение 1 и трещина 1 представляют наибольший риск, поскольку вызывают дисбаланс напряжений, повышающий риск усталостного разрушения.

Как показано в табл. 3, повреждения 1 и 2 в основном увеличивают частоту, в то время как трещины 1–3 в основном уменьшают частоту. Таким образом, хотя изменение частоты мини- мально, наибольшее значение зафиксировано для повреждения 1, что подтверждает его серьезность.

Повреждение 1 и трещина 1 увеличивают неравномерность распределения напряжений.

Следующим этапом исследования будет анализ влияния блочной расстройки [12] параметров в виде эксплуатационных дефектов на долговечность роторных конструкций [13; 14]. В качестве динамической нагрузки будет применяться модель соплового возбуждения [12; 15].

Заключение

В данной статье была проанализирована чувствительность собственных частот колебаний в радиальных рабочих колесах открытого и закрытого типов с эксплуатационными дефектами. Собственные частоты радиального рабочего колеса турбомашины были определены с использованием метода конечных элементов в программном комплексе ANSYS WORKBENCH. Предложенный метод был сопоставлен с экспериментальными данными, подтвердив точность результатов расчетов и возможность распространения их на другие конструкции с дефектами.

Результаты анализа закрытого рабочего колеса с 10-ю лопатками показывают, что чувствительность собственных частот к дефектам изменяется в зависимости от формы колебаний, типа и вида дефекта. Кроме того, максимальная чувствительность собственных частот наблюдается на ранних стадиях образования дефекта.

Формы 5 и 10 (первая и вторая изгибные) предоставляют наиболее полезную информацию для диагностики повреждений и трещин соответственно. При увеличении угловой скорости влияние дефектов на частоты собственных колебаний усиливается.

В данной работе также исследованы частоты и формы собственных колебаний радиальной крыльчатки открытого типа с 34 лопатками и различными типами повреждений.

Повреждение 1 значительно увеличивает максимальное напряжение, в то время как повреждение 2 (рис. 8, в ) и забоины 2 и 3 (рис. 8, г и д ) оказывают относительно незначительное влияние на максимальное напряжение. Кроме того, повреждение 1 и забоина 1 представляют наибольший риск, поскольку могут вызвать дисбаланс напряжений, повышающий риск усталостного разрушения.

Как показано в табл. 6, повреждения 1 и 2 в основном увеличивают частоту собственных, в то время как забоины 1–3, как правило, уменьшают частоту. Таким образом, хотя изменение частоты минимально, наибольшее значение зафиксировано для повреждения 1, что подтверждает его важность и серьезность учета.

Полученные данные позволяют прогнозировать изменение динамического поведения рабочего колеса при появлении и развитии дефектов. Выявленные закономерности чувствительности частот и форм колебаний к трещинам и повреждениям могут быть использованы для разработки методов вибродиагностики турбомашин и определения остаточного ресурса роторных конструкций.
