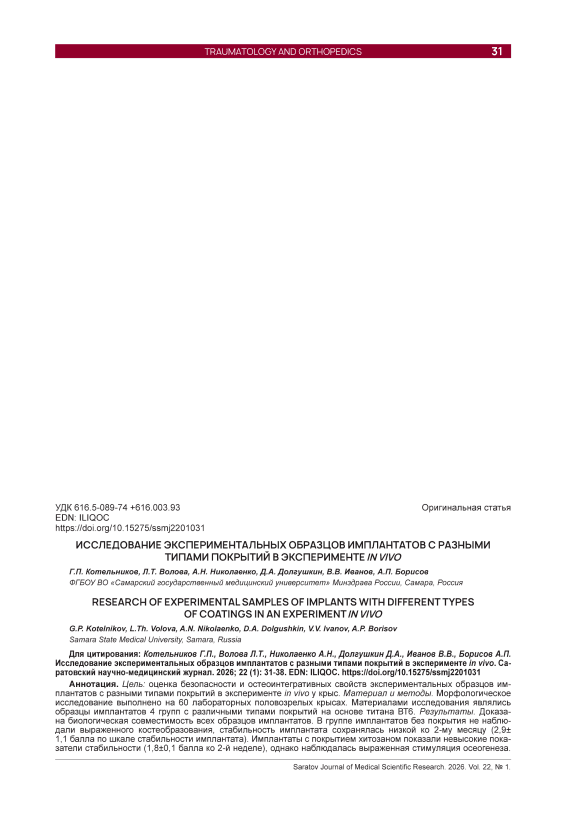

Исследование экспериментальных образцов имплантатов с разными типами покрытий в эксперименте in vivo

EDN: ILIQOC

Введение. В современной реконструктивной хирургии существует потребность в создании имплантатов, имеющих биологически активные покрытия. Их роль может быть разнообразна в зависимости от области применения имплантатов, сроков их существования в организме, функции и задач имплантации. Особенно востребованы подобные комбинированные биоконструкции в хирургии опорных тканей – в травматологии и ортопедии, челюстно-лицевой хирургии, дентальной имплантологии [1–3].

Основными требованиями, предъявляемыми к таким имплантатам, являются их биосовместимость, отсутствие цитотоксичности и иммунных реакций [1, 3]. Для хирургии опорных тканей важна надежная интеграция имплантатов с тканями воспринимающего материнского ложа. Для устройств, устанавливаемых для фиксации костных отломков, при стабилизации внешних имплантатов такой тканью воспринимающего ложа становится костная ткань. Существует ряд покрытий, которые могут повысить остеоинтеграцию имплантируемых металлоконструкций [4, 5].

Одним из материалов, который обеспечивает данную функцию, является гидроксиапатит кальция (ГАП). В последние годы создано много модификаций этого покрытия, способов его изготовления, нанесения на имплантат, фиксации. Проведены экспериментальные и клинические исследования, показавшие его безопасность и эффективность для интеграции имплантатов с костными тканями [6–8].

Однако до сих пор остается нерешенным ряд вопросов, связанных с обработкой поверхности ГАП, степенью пористости таких покрытий, возможностью комбинации покрытия с другими биологически активными веществами [9]. Эти вопросы последовательно решаются в исследованиях последних лет. В частности, исходя из достаточно высокого процента инфицирования при реэндопротезированиях крупных суставов (до 10%), актуальным является насыщение подобных покрытий имплантатов антибактериальными препаратами [10]. Существует задача контроля

постепенного высвобождения лекарственных веществ, что обеспечивает пролонгированное действие такого покрытия.

Представлены модификации ГАП с используемыми в реконструктивной хирургии антибиотиками [11]. При этом в ряде исследований представлены проблемы, связанные с быстрым освобождением антибактериального препарата и отсутствием его пролонгированного эффекта, сложностью взаимодействия лекарственных веществ и ГАП при их комбинации и обработке и даже ухудшение остеоинтегративных свойств ГАП при попытке комбинации покрытия с другими лекарственными препаратами [12].

Вследствие этого разработка комбинированных покрытий, оценка их изначальных остеоинтегратив-ных свойств, биосовместимости, а также контроль изменения качества данных эффектов при комбинации с иными покрытиями и лекарственными препаратами представляет интерес для создания новых металлоконструкций в реконструктивной хирургии.

Цель – оценка безопасности и остеоинтегратив-ных свойств экспериментальных образцов имплантатов с разными типами покрытий в эксперименте in vivo у крыс.

Материал и методы. Исследование проведено на базе вивария Научно-исследовательского института биотехнологий «БиоТех» ФГБОУ ВО «Самарский государственный медицинский университет» Минздрава России.

Выполняли моделирование костного дефекта лопатки у животных. В эксперименте in vivo оценивали безопасность, остеоинтегративные свойства имплантатов с разным типом покрытий с помощью макроскопических и морфологических методов исследования.

Материалами исследования являлись образцы имплантатов на основе титана ВТ6, изготовленные по технологии селективного лазерного спекания (ФГБОУ ВО «Первый Санкт-Петербургский государственный медицинский университет им. акад. И.П. Павлова» Минздрава России). Исследуемые образцы поделены на 4 группы:

Все образцы простерилизованы стандартными методами, применяемыми в медицинских клиниках, в том числе с применением ɣ-излучения.

Морфологическое исследование выполнено на 60 лабораторных половозрелых крысах – сток Wistar, масса которых в начале эксперимента в среднем составила 270 г (диапазон 260–280 г).

При выполнении оперативных вмешательств на животных, а также их содержании в виварии руководствовались Европейской конвенцией о защите позвоночных животных, используемых для экспериментов или в иных научных целях (ETS №123, Страсбург, 18.03.1986), Межгосударственным стандартом ГОСТ 33044-2014 «Принципы надлежащей лабораторной практики», ГОСТом 33216–2014 «Руководство по содержанию и уходу за лабораторными животными. Правила содержания и ухода за лабораторными грызунами и кроликами», «Санитарно-эпидемиологическими требованиями к устройству, оборудованию и содержанию экспериментально-биологических клиник (вивариев)» (СП 2.2.1.3218-14).

Критерии выбора животных для эксперимента: одинаковый возраст особей (6–7 мес), отсутствие заболеваний. Крысы содержались в условиях вивария на сбалансированном световом, питьевом и пищевом режиме, согласно требованиям Good Laboratory Practice.

Все оперативные вмешательства на животных проводили под внутримышечным наркозом с применением смеси анестетиков «Золетил 100» (Virbac C.A., Франция) в дозировке 0,03 мг и «Рометар» (Bioveta, Чехия) в дозировке 0,08 мг. Далее животное фиксировали на операционном столе. Для эксперимента использовался стерильный хирургический инструментарий. Все манипуляции производили с соблюдением правил асептики и антисептики. Для исследования реакций окружающих тканей на образцы использовали имплантацию материала интраоссально вблизи ости лопатки.

Выведение из эксперимента животных осуществляли путем передозировки препарата «Золетил» путем внутримышечного введения. На операционном столе проводили дезартикуляцию лопаточных костей. Костные блоки животных фиксировали в 12%-м формалине не менее 3 сут, затем промывали под проточной водой в течение 18 ч. Препараты декальцинировали по стандартным методикам.

Макроскопическая оценка зоны имплантации. При макроскопическом исследовании оценивали состояние тканей периимплантарной области. Отмечали наличие или отсутствие воспалительных явлений в области послеоперационной раны, позднее – рубца, изменения со стороны мягких тканей: наличие спаек, избыточное разрастание рубцовой ткани вокруг имплантата, миграцию, подвижность образца либо, напротив, выраженную реакцию костеобразования вокруг него.

Для объективизации интерпретации результатов по оценке макропрепаратов в динамике наблюдений нами разработаны балльные оценочные критерии.

Для оценки макропрепарата по подвижности имплантата в костном ложе использована следующая градация признаков в баллах:

• « 4» – отсутствие видимой подвижности имплантата в костном ложе;

• «3 » – подвижность имплантата в одной горизонтальной плоскости;

• «2»    – подвижность имплантата в двух горизонтальных плоскостях;

• «1»    – подвижность имплантата в вертикальной плоскости.

Для оценки состояния макроструктуры новообразованного комплекса тканей в области имплантата использовали следующие критерии в баллах:

• «4 » – костный регенерат (костная мозоль) полностью покрывает торцевую часть имплантата на уровне поверхности материнской кости;

• « 3» – костный регенерат частично покрывает торцевую часть имплантата с образованием костного козырька;

• «2 » – торцевая часть имплантата покрыта соединительнотканной капсулой;

• «1»    – торцевая часть имплантата оголена, в пришеечной части имплантата наблюдаются процессы резорбции костной ткани.

Морфологические исследования. Для микроскопической оценки остеоинтеграции проводили забор костного блока. После фиксации и декальцинации костной ткани препараты проводили через спирты возрастающей концентрации (70º-й спирт – не менее 12 ч, 96º-й спирт – от 4 до 18 ч, 100º-й спирт – 3–4 ч), заливали в целлоидин-парафиновые блоки. Изготавливали серийные срезы толщиной 5–10 мкм на всю глубину блока на роторном микротоме Sakura Accu-Cut SRM 200 (Sakura Finetek, Япония).

Для морфологической оценки гистологические препараты окрашивали по стандартным методикам: гематоксилином и эозином, пикрофуксином по Ван Гизон, кризиловым фиолетовым. С целью получения достоверных данных и анализа окружающих тканей окрашивали каждый третий срез. Анализ и фотосъемку полученных препаратов производили с помощью аппаратурного комплекса «Видеотест» с программным обеспечением «Морфология 5.2» (ООО «Видеотест», Санкт-Петербург, Россия). Изготовлено 546 микропрепаратов.

Полученные данные обрабатывали статистически посредством электронных таблиц Microsoft Excel и «Биостатистика»: вычисляли средние арифметические, их стандартное отклонение. Нормальность распределения признаков определяли по критерию Шапиро – Уилка. Обработку результатов проводили с использованием непараметрических критериев для множественных выборок Краскела – Уоллиса и Ньюмена – Кейлса. При уровне значимости p <0,05 выявленные различия считались статистически значимыми.

Результаты. Результаты макроскопического исследования экспериментальных образцов имплантатов. Образцы имплантировали крысам в ость лопатки, формируя в ней бором отверстие для плотного рамещения имплантата в костной ткани. Раны послойно ушивали. Таким образцом им-лантаты контактировали как с костной тканью, так и прилежащими мягкими тканями – мышцами, фасциями. Животных выводили из эксперимента через 1 и 2 нед, 1 и 2 мес после имплантации образцов.

Оценивали интеграцию имплантов с костным ложем и прилежащими мягкими тканями, наличие или отсутствие воспалительных явлений.

Ни в одном случае мы не наблюдали явлений нагноения послеоперационной раны. К вечеру дня операции животные были уже активны, начинали пить и есть. Раны обрабатывали растворами антисептика, специально не закрывали повязками. Во всех группах сравнения у животных раны закрылись первичным натяжением с образованием послеоперационных рубцов. Местная воспалительная реакция присутствовала только в течение 3–4 дней и сопровождалась незначительной гиперемией краев раны, умеренной пастозностью мягких тканей. Через 5 дней данные явления исчезали у всех животных и более не появлялись.

При выполнении термометрии также отметили достоверно раннее купирование локального повышения температуры кожного покрова. Осложнений в ранний и послеоперационный периоды у крыс групп сравнения мы не наблюдали.

Имплантаты с монопокрытием гидроксиапатита кальция. При выделении данного имплантата на всех сроках отсутствовала воспалительная реакция тканей периимплантарной зоны. Мышечная ткань была розовой, блестящей. Фасции также визуально были не изменены. Разрастаний рубцовой ткани вблизи имплантата не наблюдали. Частиц покрытия в окружающих имплантат тканях не обнаружено.

Имплантат был подвижен незначительно при зажиме его конца пинцетом ко 2-й неделе наблюдений (2,2±1,1 балла по шкале стабильности имплантата; р >0,05), но уже к 1-му месяцу был плотно спаян с прилежащей костью и не смещался инструментом (3,8±0,8 балла по шкале стабильности имплантата; р =0,032). При визуальной макроскопической оценке костеобразования отметили, что ко 2-й неделе большинство имплантатов с покрытием ГАП с торцевой части покрывала формирующаяся тонкая соединительнотканная капсула (2,1±0,8 балла; р =0,017), которая к 1-му месяцу визуально была дополнена костным козырьком (3,3±1,2 балла; р =0,043). При этом к завершению наблюдения у всех животных этой группы новообразованная костная ткань полностью покрывала торцевую часть имплантата на границе материнской кости, при этом у 3 особей имелись признаки гиперостоза.

Имплантаты из титана ВТ6 без покрытия. При выделении имплантата на всех сроках отсутствовала воспалительная реакция тканей периим-плантарной зоны. Фасции также визуально были не изменены. Частиц покрытия в окружающих имплантат тканях не обнаружено. На ранних сроках имплантат был подвижен и легко извлекался пинцетом (1,2±0,1 балла по шкале стабильности имплантата; р =0,048).

Ко 2-й неделе наблюдения в 2 случаях отмечали миграцию имплантата. К 1-му месяцу наблюдали активное разрастание рубцовой ткани вблизи имплантата. В нескольких случаях отмечали жировое перерождение мышечной ткани в периимплантар-ной зоне. Имплантат был подвижен незначительно при зажиме его конца пинцетом (2,0±0,6 балла по шкале стабильности импланта; р=0,029). Ко 2-му месяцу стабильность возрастала, но все равно по сравнению с другими группами имплантатов, имеющих биоинтегративные покрытия, оставалась низкой (2,9±1,1 балла по шкале стабильности имплантата; р=0,019). При визуальной макроскопической оценке костеобразования отметили, что ко 2-й неделе большинство имплантатов без покрытия не имели соединительнотканной капсулы и с торцевой части были оголены (1,1±0,2 балла; р=0,044). К 1-му месяцу наблюдения большинство имплантатов с торцевой части покрывала формирующаяся тонкая соединительнотканная капсула (1,9±0,8 балла; р=0,046), которая только ко 2-му месяцу визуально была дополнена костным козырьком (3,1± 0,2 балла; р=0,036) у 50% животных группы. Вследствие этого в данной группе с имплантатами без покрытия выраженного костеобразования не наблюдали.

Имплантаты с покрытием хитозаном. На всех сроках наблюдения отсутствовала воспалительная реакция тканей периимплантарной зоны. Мышечная ткань была розовой, блестящей. Фасции также визуально были не изменены. Разрастания рубцовой ткани вблизи имплантата наблюдали на поздних сроках у 40% животных ко 2-му месяцу. Частицы покрытия в окружающих имплантат тканях обнаруживали до 2-й недели наблюдения – они никак не влияли на состояние рядом расположенных мягких тканей – явлений воспаления, отграничения этих частиц не было. В более отдаленные сроки они, возможно, подвергались резорбции, так как на поздних сроках их уже не наблюдали.

Имплантат был значительно подвижен при зажиме его конца пинцетом ко 2-й неделе наблюдений (1,8±0,1 балла по шкале стабильности имплантата; р =0,045) – данная группа по нестабильности образцов на ранних сроках была сравнима с группой животных, которым устанавливали имплантаты без покрытия. Ко 2-му месяцу имплантаты с покрытием хитозаном были плотно спаяны с прилежащей костью и не смещались инструментом (3,2±0,6 балла по шкале стабильности имплантата; р =0,024), но показатели стабильности были ниже, чем в группе с имплантатами с монопокрытием ГАП.

При визуальной макроскопической оценке костеобразования отметили, что ко 2-й неделе большинство имплантатов с покрытием хитозаном с торцевой части не покрывала соединительнотканная капсула (1,6±0,5 балла; р =0,024), которая образовывалась только к 1-му месяцу наблюдения (2,6± 0,8 балла; р =0,005). Ко 2-му месяцу наблюдения сохранялась выраженная соединительнотканная капсула и разрастание рубцов в периимплантарной зоне. При этом костеобразование также происходило активно (3,1±1,2 балла; р =0,034).

Образцы с комбинированным покрытием гидроксиапатитом кальция и антибактериальной пленкой (ГАП+АБ) . В данной группе животных образцы с комбинированным покрытием были сохранны и стабильны. Уже на ранних сроках, как и в группе с монопокрытием с ГАП, отмечали хорошую интеграцию и малую подвижность имплантата.

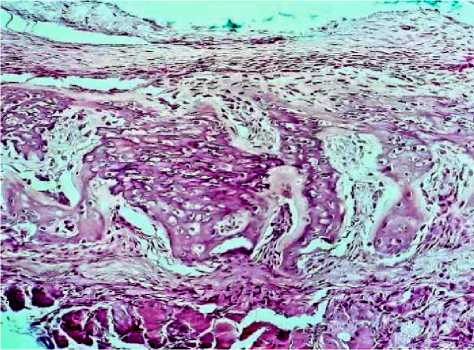

Рис. 1. Группа с имплантацией образцов титана ВТ 6 без покрытия, срок 1 мес. Ложе промаркировано тушью. Умеренная клеточность фиброзной капсулы, ремоделирование костной ткани через хрящевую модель - участки хондрогенеза. Зона дегенеративно измененных миоцитов. Разволокнение за счет интерстициального отека и умеренная клеточность лимфоцитарно-плазмоцитарного инфильтрата в прилежащей скелетной мышечной ткани. Окраска гематоксилином и эозином, ×300

Имплантат был подвижен незначительно при зажиме его конца пинцетом ко 2-й неделе наблюдений (2,0±0,5 балла по шкале стабильности имплантата; р =0,004), но уже к 1-му месяцу был плотно спаян с прилежащей костью и не смещался инструментом (3,4±0,3 балла по шкале стабильности имплантата; р =0,018).

Мышечная ткань была розовой, блестящей. Фасции также визуально были не изменены. Разрастаний рубцовой ткани вблизи имплантата не наблюдали. Частиц покрытия в окружающих имплантат тканях не обнаружено.

При визуальной макроскопической оценке костеобразования отметили, что ко 2-й неделе большинство имплантатов с покрытием ГАП+АБ с торцевой части покрывала формирующаяся тонкая соединительнотканная капсула (2,2±0,4 балла; р =0,013), которая к 1-му месяцу визуально была дополнена костным козырьком (3,2±0,2 балла; р =0,034). При

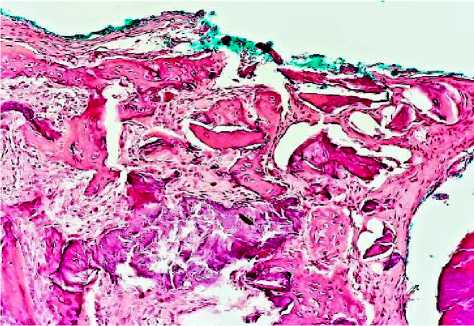

Рис. 2. Группа образцов с покрытием гидроксиапатитом кальция, срок 1 мес. Ложе промаркировано тушью. Единичные мелкие резидуальные депозиты покрытия гидроксиапатита кальция за пределами сформированной фиброзной капсулы на расстоянии 900 мкм с признаками рассасывания депозитов. Вокруг них ангиогенез, скопления фибробластов с дифференцировкой в фиброциты и синтезом коллагена. Отсутствие элементов воспаления и дистофических изменений тканей. Окраска гематоксилином и эозином, ×150

этом к завершению наблюдения у всех животных этой группы новообразованная костная ткань полностью покрывала торцевую часть имплантата на границе материнской кости.

Морфологическая оценка состояния пе-риимплантарных зон у животных исследуемых групп . Для изготовления микропрепаратов после осторожного извлечения имплантата проводили маркировку ложа гистологической тушью (HistoSafe ® , «БиоВитрум», Россия).

Группа животных с имплантацией образцов титана ВТ6 без покрытия. Анализируя результаты группы с имплантацией образцов без покрытия, следует сказать, что в динамике наблюдения не отмечали воспалительной реакции на в одном случае, несмотря на обнаруженные на ранних сроках в формирующейся капсуле частицы материала - ме-таллоз. Возможно, это было связано с дефектом изготовления части образцов титана ВТ6 для эксперимента, недостаточной обработкой их поверхности. Примечательно, что в группах с покрытиями, даже после их резорбции, металлоза мы не наблюдали. На поздних сроках имплантации образцов без покрытий частиц титана ВТ6 в периимплантарной зоне не было (рис. 1).

В течение всего периода наблюдений до 2 мес сохранялась плотная фиброзная капсула вокруг имплантата, которая не истончалась параллельно с ремоделированием костной ткани, что в последующем может послужить причиной поздней нестабильности имплантата.

Группа животных с имплантацией образцов с покрытием гидроксиапатитом кальция. Так же, как и в группе без покрытия, не отмечено воспалительной реакции на имплантацию. Частицы депозита ГАП уже с ранних сроков наблюдения мигрировали и интегрировались с периимплантарными тканями. Никакой продуктивной реакции на частицы покрытия мы не наблюдали. Как и ожидалось, ГАП активно стимулировал ремоделирование костной ткани уже со 2-й недели наблюдения. Также достаточно активно в периимплантарной зоне развивался неоангиогенез (рис. 2).

Стоит отметить, что в данной группе так же, как и в контрольной группе, на всех сроках наблюдения отмечали формирование фиброзной капсулы, которая отграничивала имплантат. Однако к поздним срокам наблюдения толщина капсулы истончалась параллельно с окончанием ремоделирования костной ткани в периимплантарной зоне, что в последующем послужит предупреждению поздней миграции имплантата.

Группа животных с имплантацией образцов с комбинированным покрытием гидроксиапатитом кальция и антибактериальной пленкой (ГАП+АБ). При изучении морфологической картины в этой группе в динамике гелеобразные частицы АБ мы обнаруживали только до 2 нед наблюдения - далее происходила их резорбция. Характерно, что на данные частицы покрытия, так же, как и на депозиты ГАП, не было никакой продуктивной клеточной реакции со стороны макроорганизма (рис. 3).

По сравнению с группой с монопокрытием ГАП мы не наблюдали выраженного истончения сформированной фиброзной капсулы ко 2-му месяцу наблюдения, продолжали активно происходить процессы ремоделирования костной ткани.

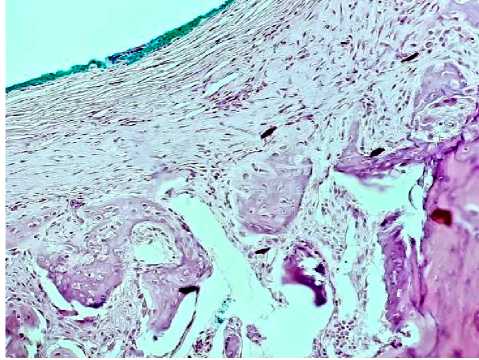

Рис. 3. Группа с покрытием гидроксиапатитом кальция и антибактериальной пленкой, срок 1 мес. Активный остеге-нез. Тонкая фиброзная капсула, частично в виде 2–3 слоев фибробластов с полоской соединительной ткани, с замещением слоем новообразованной костной ткани с мелкими остеоцитам. Депозиты гидроксиапатита кальция за пределами капсулы на расстоянии 1200 мкм с признаками их рассасывания и остеогенеза перифокально. В хаотично расположенных отложениях остеоида определяются крупные эпителиоидные функционально активные остеобласты. Окраска гематоксилином и эозином, ×150

Группа животных с имплантацией образцов с покрытием хитозаном. При анализе микроскопических препаратов данной группы следует отметить следующее. Так же, как и во всех группах в динамике, мы не наблюдали в периимплантарной зоне воспалительной реакции. Частицы хитозана определяли главным образом в 1-ю неделю после имплантации. На 2-й неделе они практически полностью резорбировались – никакой клеточной реакции на них не было. Стоит обозначить выраженную стимуляцию остеогенеза в этой группе, особенно бурно выразившуюся к 1-му месяцу наблюдения (рис. 4), тогда как на 2-й неделе интенсивность ремоделирования костной ткани значительно уступала таковой при применении и ГАП, и комбинированного покрытия ГАП+АБ. Важным также является истончение к завершению наблюдения сформированной фиброзной капсулы,

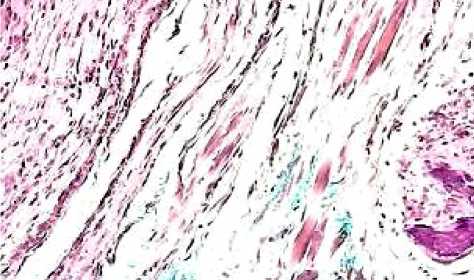

Рис. 4. Группа с покрытием хитозаном, срок 1 мес. Ложе промаркировано тушью. Сформирована широкая фиброзная капсула с активными фибробластами и новообразованными сосудами. Частицы хитозана не определяются. Глубже визуализируется зона костеобразования с активными ин-траостеоидными остеобластами. Зона предсуществующей ламеллярной костной ткани не изменена. Окраска гематоксилином и эозином, ×200

постепенное окончание процессов ремоделирования костной ткани, что обеспечивает позднюю стабильность имплантата.

Обсуждение. Все изученные образцы имплантатов широко используются в медицине.

Титан (Ti) и его сплавы нашли широкое применение в качестве металлических костных имплантатов, что объясняется их замечательными механическими свойствами и биосовместимостью [13]. Н.Н. Диденко с соавт. в 2024 г. в эксперименте на моделях in vivo доказано улучшение остеоинтегративных свойств материала при обработке титанового сплава электронным пучком с покрытием ALD TiO₂, 25 нм, а также с ионно-плазменным покрытием TiO₂ [14].

Хитозан является биосовместимым биоразлагаемым полисахаридом, получаемым из хитина, широко используется в имплантологии для улучшения биосовместимости имплантатов и стимулирования регенерации тканей [15].

Поскольку ГАП является основным минеральным компонентом костей и зубов, он эффективно используется в медицине в качестве имплантата для замены поврежденной кости, так и в качестве его покрытия или наполнителя [16]. Материалы имплантатов на основе ГАП часто имеют пористую взаимосвязанную архитектуру, которая имитирует внутриклеточный матрикс, тем самым способствуя клеточной пролиферации и регенерации тканей. Сотрудники Института математических проблем биологии РАН – филиала ФГУ «Федеральный исследовательский центр Институт прикладной математики им. М.В. Келдыша Российской академии наук» провели высокоточные расчеты влияния замещения кальция магнием в ГАП [17].

Томские ученые исследовали биологическую активность in vitro и in vivo образцов медь-модифицированного ГАП, однако выявили высокую цитотоксичность данного материала [16].

Мы выявили биологическую совместимость всех без исключения образцов имплантатов с разными покрытиями. При этом продолжительность воспалительной реакции со стороны раны животных, которым имплантировали образцы с комбинированным покрытием – ГАП+АБ – была самой кратковременной и составила в среднем 2,5±0,2 дня ( р =0,044). При изучении морфологической картины в этой группе в динамике, помимо достаточно известной роли ГАП, нас интересовало содержащее антибактериальный препарат новое покрытие, которое резорбировалось ко 2-й неделе наблюдения и обеспечило более быстрое купирование воспалительных явлений в области послеоперационной раны у животных. Это в целом соответствует нашей концепции пролонгированного действия антибактериального препарата в периимплантарной зоне. Мы не отметили продуктивной клеточной реакции со стороны макроорганизма, что свидетельствует о хорошей биосовместимости имплантата.

Различные технологии антибактериального покрытия имплантатов эффективно решают проблемы инфицирования, способствуют снижению частоты послеоперационной инфекции до 90%, что доказано как в доклинических исследованиях, так и в клинической практике [18].

Полученные результаты соответствуют предлагаемой нами концепции по избирательному применению новых покрытий и их комбинации при изготовлении новых эндопротезов и иных металлоконструкций для регенеративной реконструктивной хирургии.

Заключение . В целом во всех группах можно отметить следующие общие черты микроскопической картины. В зоне реактивно измененной и новообразованной костной ткани с активными интра-остеоидными остеобластами – отсутствие лизиса и резорбции предсуществующей костной ткани как кортикального, так и спонгиозного слоя, а также воспалительной периостальной реакции (отсутствие признаков экссудативного периостита) при наличии признаков периостального костеобразования.

Во всех группах отмечали закономерность вызревания незрелой костной ткани в ламеллярную с полноценной морфофункциональной характеристикой образующейся ткани периимплантарной области. Регистрировали увеличение выраженности неоангиогенеза перифокально в первые 2 нед. Наблюдали отсутствие реактивных изменений гемопоэза по составу элементов костного мозга в межтрабекулярных пространствах в прилежащей зоне, что свидетельствует о полной биосовместимости материалов имплантатов. Выделили только единичные наблюдения со слабыми дегенеративными изменениями в прилежащих мягких тканях (мышечной, жировой) – в основном в контрольной группе с образцами без покрытий.

В группах с покрытиями отмечали включение их частиц в формирующуюся фиброзную капсулу, что показывало их более глубокое внедрение в динамике, с уменьшением размеров включений и их исчезновением, биодеградацией, с объективными признаками стимуляции ангиогенеза, пролиферации фибробластов и остеогенеза без воспалительной перифокальной реакции.

Покрытия из ГАП и хитозана способствовали ускорению остеоинтеграции путем стимуляции ангиогенеза, синтеза коллагена стромы и костеобразования при полной степени биосовместимости и быстрой биодеградации. Данные покрытия обладают хорошо выраженным стимулирующим эффектом на остео-и неоангиогенез. При использовании комбинированного покрытия ГАП+АБ эффект ГАП на остеогенез также присутствует, однако незначительно отсрочен, возможно, из-за времени резорбции покрывающего его антибактериального покрытия.

Проведенное морфологическое исследование показало, что использование имплантатов всех типов не сопровождается экссудативным воспалением, не вызывает аллергической реакции (полное отсутствие эозинофилов в инфильтратах) или образования гранулем, выраженного фиброзирования стромы с разрастанием грубой рубцовой соединительной ткани.
