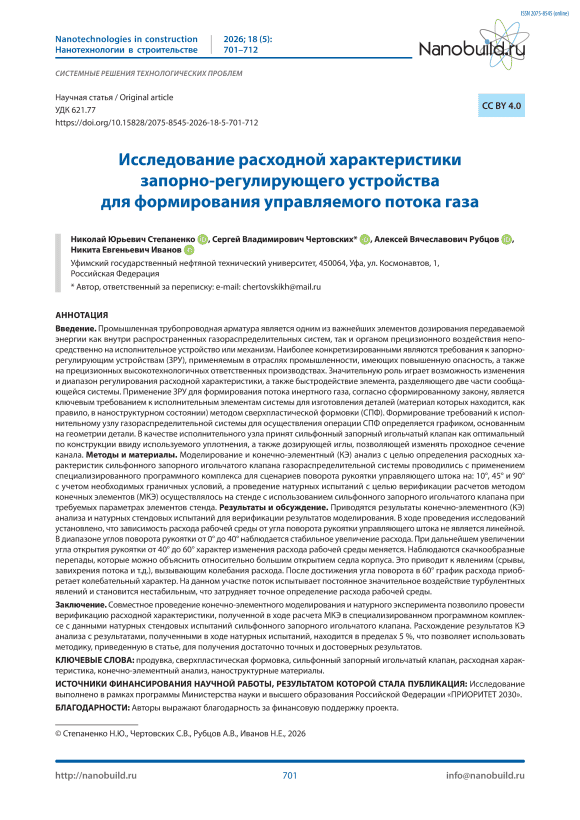

Исследование расходной характеристики запорно-регулирующего устройства для формирования управляемого потока газа
Журнал: Нанотехнологии в строительстве: научный интернет-журнал @nanobuild
Рубрика: Системные решения технологических проблем
Статья в выпуске: 5 т.18, 2026 года.
Бесплатный доступ
Введение. Промышленная трубопроводная арматура является одним из важнейших элементов дозирования передаваемой энергии как внутри распространенных газораспределительных систем, так и органом прецизионного воздействия непосредственно на исполнительное устройство или механизм. Наиболее конкретизированными являются требования к запорнорегулирующим устройствам (ЗРУ), применяемым в отраслях промышленности, имеющих повышенную опасность, а также на прецизионных высокотехнологичных ответственных производствах. Значительную роль играет возможность изменения и диапазон регулирования расходной характеристики, а также быстродействие элемента, разделяющего две части сообщающейся системы. Применение ЗРУ для формирования потока инертного газа, согласно сформированному закону, является ключевым требованием к исполнительным элементам системы для изготовления деталей (материал которых находится, как правило, в наноструктурном состоянии) методом сверхпластической формовки (СПФ). Формирование требований к исполнительному узлу газораспределительной системы для осуществления операции СПФ определяется графиком, основанным на геометрии детали. В качестве исполнительного узла принят сильфонный запорный игольчатый клапан как оптимальный по конструкции ввиду используемого уплотнения, а также дозирующей иглы, позволяющей изменять проходное сечение канала. Методы и материалы. Моделирование и конечно-элементный (КЭ) анализ с целью определения расходных характеристик сильфонного запорного игольчатого клапана газораспределительной системы проводились с применением специализированного программного комплекса для сценариев поворота рукоятки управляющего штока на: 10°, 45° и 90° с учетом необходимых граничных условий, а проведение натурных испытаний с целью верификации расчетов методом конечных элементов (МКЭ) осуществлялось на стенде с использованием сильфонного запорного игольчатого клапана при требуемых параметрах элементов стенда. Результаты и обсуждение. Приводятся результаты конечно-элементного (КЭ) анализа и натурных стендовых испытаний для верификации результатов моделирования. В ходе проведения исследований установлено, что зависимость расхода рабочей среды от угла поворота рукоятки управляющего штока не является линейной. В диапазоне углов поворота рукоятки от 0° до 40° наблюдается стабильное увеличение расхода. При дальнейшем увеличении угла открытия рукоятки от 40° до 60° характер изменения расхода рабочей среды меняется. Наблюдаются скачкообразные перепады, которые можно объяснить относительно большим открытием седла корпуса. Это приводит к явлениям (срывы, завихрения потока и т.д.), вызывающим колебания расхода. После достижения угла поворота в 60° график расхода приобретает колебательный характер. На данном участке поток испытывает постоянное значительное воздействие турбулентных явлений и становится нестабильным, что затрудняет точное определение расхода рабочей среды. Заключение. Совместное проведение конечно-элементного моделирования и натурного эксперимента позволило провести верификацию расходной характеристики, полученной в ходе расчета МКЭ в специализированном программном комплексе с данными натурных стендовых испытаний сильфонного запорного игольчатого клапана. Расхождение результатов КЭ анализа с результатами, полученными в ходе натурных испытаний, находится в пределах 5 %, что позволяет использовать методику, приведенную в статье, для получения достаточно точных и достоверных результатов.
Короткий адрес: https://sciup.org/142249006
IDS: 142249006 | УДК: 621.77 | DOI: 10.15828/2075-8545-2026-18-5-701-712
Study of the flow characteristics of a shut-off and control device for generating a controlled gas flow
Introduction. Industrial pipeline valves are among the most important elements of energy metering, both within common gas distribution systems and as a precision control element directly acting on an actuator or mechanism. The most specific requirements apply to shut-off and control devices (SCDs) used in high-risk industries, as well as in precision high-tech critical manufacturing. The ability to change and regulate the flow characteristic, as well as the response time of the element separating the two parts of the communicating system, play a significant role. The use of SCDs to shape an inert gas flow, according to the established law, is a key requirement for actuators in systems for manufacturing parts (the material of which is, as a rule, in a nanostructured state) using superplastic forming (SPF). The requirements for the actuator of a gas distribution system to perform the SPF operation are determined by a graph based on the part geometry. A bellows shut-off needle valve is adopted as the actuator unit, as it is optimal in design due to the seal used, as well as a metering needle that allows changing the flow cross-section of the channel. Methods and Materials. Modeling and finite element (FE) analysis to determine the flow characteristics of a bellows shut-off needle valve in a gas distribution system were performed using a specialized software package for scenarios of control rod handle rotation at 10°, 45°, and 90°, taking into account the required boundary conditions. Full-scale tests to verify the finite element method (FEM) calculations were carried out on a test bench using a bellows shut-off needle valve with the required parameters of the test bench elements. Results and Discussion. The article presents the results of finite element analysis (FE) and full-scale bench tests to verify the modeling results. The research revealed that the dependence of the working fluid flow rate on the angle of rotation of the control rod handle is not linear. In the range of handle rotation angles from 0° to 40°, a stable increase in flow rate is observed. With a further increase in the handle opening angle from 40° to 60°, the nature of the change in the working fluid flow rate changes. Abrupt changes are observed, which can be explained by a relatively large opening of the housing seat. This leads to phenomena (stalls, flow swirls, etc.), causing flow rate fluctuations. After reaching a rotation angle of 60°, the flow rate graph becomes oscillatory. In this section, the flow is constantly exposed to significant turbulent phenomena and becomes unstable, which complicates the accurate determination of the working fluid flow rate. Conclusion. A combination of finite element modeling and a full-scale experiment allowed us to verify the flow characteristic obtained through FEM calculations in a specialized software package with data from full-scale bench tests of a bellows-sealed shut-off needle valve. The discrepancy between the FE analysis results and those obtained during full-scale tests is within 5%, allowing the method described in this article to be used to obtain sufficiently accurate and reliable results.
Текст научной статьи Исследование расходной характеристики запорно-регулирующего устройства для формирования управляемого потока газа
Степаненко Н.Ю., Чертовских С.В., Рубцов А.В., Иванов Н.Е. Исследование расходной характеристики запорно-регулирующего устройства для формирования управляемого потока газа. Нанотехнологии в строительстве. 2026;18(5):701–712. – EDN: EPTGEW.
Stepanenko N.Yu., Chertovskikh S.V., Rubtsov A.V., Ivanov N.E. Study of the flow characteristics of a shut-off and control device for generating a controlled gas flow. Nanotechnologies in Construction. 2026;18(5):ххх–ххх. ххх-ххх. – EDN: EPTGEW.
Запорно-регулирующая аппаратура (ЗРА) играет важную роль во многих технологических процессах. От характеристик и точности работы ЗРУ зависит безопасность и качество процессов, в которых они находят применение. В промышленности распространены заслонки, вентили, задвижки, шаровые краны и другие типы запорной арматуры, имеющие достаточно простую конструкцию, но для них характерны низкий ресурс при постоянной работе в условиях многоциклового режима и отсутствие возможности плавного регулирования потока. К наиболее пригодной для целей плавного регулирования относят клапаны и регуляторы давления различных видов. По сравнению с запорной арматурой данные устройства имеют более сложную конструкцию и менее пригодные для полного запирания потока ввиду худшей герметичности, обусловленной их спецификой конструкции.
Одним из видов ЗРУ является сильфонный запорный игольчатый клапан (рис. 1). Он представляет собой высокотехнологичное устройство, предназначенное для точного регулирования и герметичного перекрытия потока рабочей среды в различных инженерных системах [1–3].
Благодаря специальной конструкции данный клапан способен работать при высоком давлении и температуре рабочей среды, имеющей агрессивное воздействие на общепромышленные материалы.
Перечисленные преимущества позволяют применять такие клапана в различных системах газораспределения, в том числе в составе технологического комплекса СПФ для процесса формообразования деталей, материал которых, как правило, находится в наноструктурном состоянии.
Клапан состоит из рукоятки 1, которая связана с управляющим штоком 2, на конце которого находится дозирующая игла 6, корпуса из нержавеющей стали 3, мест подключения к газовой магистрали 4, а также металлического сильфона 5.
При вращении рукоятки 1 управляющий шток 2 ходит по резьбе корпуса 3. При закрытии клапана управляющий шток 2 опускается вниз и тем самым вводит дозирующую иглу 6 в седло, располагающееся в корпусе 3. При этом происходит герметизация каналов, соединяющих места подключения газовой магистрали. При открытии клапана управляющий шток 2 поднимается, выводя дозирующую иглу 6 из седла. При этом дозирующая игла 6 и седло корпуса 3 выполнены таким образом, что при поднятии дозирующей иглы 6 перетекание между каналами происходит по переменному сечению, регулируемому в зависимости от высоты поднятия дозирующей иглы 6. Сильфон 5, соединенный с корпусом 3 и управляющим штоком 2, необходим для обеспечения герметичности корпуса клапана и защиты управляющего штока 2 от воздействия на него рабочей среды [4–5].
Рис. 1. Сильфонный запорный игольчатый клапан: 1– рукоятка; 2 – управляющий шток; 3 – корпус; 4 – места подключения к газовой магистрали; 5 – сильфон; 6 – дозирующая игла; a) – 3D-модель; б) – конструкция
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Во многих технологических процессах управление сильфонными клапанами автоматизировано с помощью различных устройств (например, сервоприводов), что позволяет увеличить скорость и точность управления процессами. При этом исходным параметром для написания управляющей программы работы клапана, соответствующей технологическому процессу, является расходная характеристика (зависимость его проходного сечения от угла поворота управляющего штока). Также расходная характеристика необходима для обеспечения качества большого количества технологических процессов [1–3, 6]. Так, в операции СПФ качество изготавливаемой детали напрямую зависит от точности подачи формующего газа.
Актуальным способом получения расходных характеристик сильфонных клапанов является математическое моделирование течения рабочего тела в клапанах при различных режимах их работы. Изучение математического моделирования работы сильфонных клапанов обусловлено необходимостью повышения эффективности и точности технологических процессов (например, СПФ), а также снижением затрат на экспериментальные исследования. Моделирование позволяет прогнозировать расходные характеристики клапана, благодаря чему в дальнейшем появляется возможность оптимизировать параметры технологических процессов [7–8].
Таким образом, целью данной работы является моделирование (с проведением КЭ анализа) расходных характеристик сильфонного клапана на различных режимах работы с верификацией расчетов с помощью испытаний на стенде.
МЕТОДЫ И МАТЕРИАЛЫ
Исследовательская часть работы, связанная с КЭ анализом, проведена с применением специализированного программного комплекса.
Для расчета расходной характеристики была использована модель участка сильфонного запорного игольчатого клапана, состоящая из:
– участка входа рабочей среды;
– дозирующей иглы и седла корпуса, регулирующих проходное сечение клапана;
– участка выхода рабочей среды.
Положение дозирующей иглы относительно седла корпуса (т.е. высота поднятия дозирующей иглы из седла) соответствует повороту ручки клапана на n-ый угол. Высота подъема определена путем пересчета через шаг резьбы корпуса, по которой ходит управляющий шток и угол поворота рукоятки штока. Расчетная модель течения воздуха представлена на рис. 2.
Моделирование производилось методом конечных элементов при помощи специализированного программного комплекса [2, 9–17]. Для подтверждения корректности показаний результатов анализа МКЭ проводилось несколько расчетов по точкам, полученным в результате продувки, а именно поворот рукоятки управляющего штока на: 10°, 45° и 90°.
Проходное сечение клапана между дозирующей иглой и седлом корпуса в различных вариантах расчета показано на рисунке 3.
Сеточная модель во всех вариантах расчета имеет замельчение сетки в месте прохода рабочей среды между дозирующей иглой и седлом корпуса, а также призматические слои около стенок на длинных прямолинейных участках входа и выхода рабочей среды из клапана. Сеточная модель для расчета течения воздуха в сильфонном запорном игольчатом клапане, на примере варианта при открытии рукоятки на 10°, представлена на рисунке 4.
Граничными условиями для расчета являлись: – полное давление на входе в клапан – 1,42 МПа; – свободное истечение в атмосферу – pатм =
101 325 Па, Tатм= 15 °– рабочее тело – воздух;
– модель турбулентности – k–ε.
Модель турбулентности k–ε выбрана из-за того, что в данной задаче нам важны не потери в пристеночном течении воздуха, а параметры основного потока. Также данная модель турбулентности успешно применяется в многочисленных исследованиях характеристик гидравлических потоков [9, 18]. Расчет-
Рис. 2. Расчетная модель течения воздуха в участке сильфонного запорного игольчатого клапана
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Рис. 3. Сечение модели течения воздуха в сильфонном запорном клапане при открытии рукоятки на 10º, 45º и 90º
Рис. 4. Сеточная модель для расчета течения воздуха в сильфонном запорном игольчатом клапане на примере варианта при открытии рукоятки на 10º: a – сеточная модель течения воздуха в сильфонном запорном игольчатом клапане; б – призматические слои на участке входа/выхода рабочей среды в сеточной модели; c – результат замельчения сетки в месте прохода рабочей среды между дозирующей иглой и седлом корпуса
ная модель с граничными условиями представлена на рисунке 5.
Проведение натурных испытаний с целью верификации расчетов МКЭ осуществлялось на стенде с использованием сильфонного запорного игольчатого клапана, конструкция которого приведена на рисунке 1б. Технические характеристики испытуемого клапана представлены в таблице 1.
Стенд для определения расходных характеристик клапана представляет собой установку, схема которой представлена на рисунке 6 [2, 12].
Таблица 1. Технические характеристики испытуемого клапана
|
Параметр |
Значение |
|
Номинальный диаметр, DN, мм |
10 |
|
Температура рабочей среды, ° |
350 |
|
Давление рабочей среды, МПа, не более |
20 |
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Рис. 5. Расчетная модель с граничными условиями
Рис. 6. Схема стенда для определения расходных характеристик
В данном случае устройством подачи рабочей среды (воздуха) является компрессор с ресивером большого объема. По предусмотренному шаблону оператор поворачивает регулятор расхода сильфонного запорного игольчатого клапана на необходимый угол. Расходомер замеряет расход рабочей среды на выходе из клапана. Истечение воздуха происходит в атмосферу.
Параметры элементов стенда:
– компрессор подает сжатый воздух под давлением pвх = 1,42 МПа;
– шаблон положения регулятора расхода сильфонного запорного игольчатого клапана позволяет точно задавать угловое положение ручки регулятора с шагом 5°;
– расходомер измеряет расход рабочей среды на выходе из клапана с погрешностью ± 1%.
Продувка на стенде выполнялась по следующему закону: поворот рукоятки управляющего штока с шагом 5° и выдержка в течение одной минуты для выравнивания показателей потока.
Расчет погрешности производился по методике относительной погрешности, по следующей формуле:
δ = ∆/ x ист.•100%, (1)
где ∆ – пределы допускаемой абсолютной погрешности;
x – значение измеряемой величины на входе (выходе) средств измерений.
РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ
Результаты определения векторов скоростей потока течения в клапане, а также результаты распределения полного давления в поперечном сечении клапана (Па) при открытии рукоятки управляющего штока на 10°, 45°, 90° в процессе проведения КЭ анализа представлены на рисунках 7–12.
Из полученных результатов видно, что при достаточно большом открытии клапана (на 45° и 90°) возникают и продолжают расти турбулентные явления (завихрение, перемешивание потока и т.д.), воздействие которых на поток намного превышает воздействие аналогичных явлений при открытии клапана на 10°. В дальнейшем именно эти явления играют ключевую роль в возникновении пульсаций расхода рабочей среды, показанных на рисунке13.
В таблице 2 приведены экспериментальные данные, полученные в результате стендовых испытаний сильфонного запорного игольчатого клапана.
На основании результатов, полученных в ходе КЭ анализа, а также результатов стендовых испытаний установлена зависимость расхода воздуха от угла поворота рукоятки управляющего штока сильфонного запорного игольчатого клапана, которая представлена в виде графика на рисунке 13.
Анализ результатов, полученных в ходе продувки, показывает, что зависимость расхода рабочей среды от угла поворота рукоятки клапана не является линейной. В диапазоне углов поворота рукоятки от 0° до 40° наблюдается стабильное увели-
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Рис. 7. Векторы скоростей потока течения среды в клапане при открытии рукоятки управляющего штока на 10º
Total Pressure
Contour 1
Рис. 8. Распределение полного давления в поперечном сечении клапана (Па) при открытии рукоятки управляющего штока на 10º
чение расхода. Это свидетельствует о том, что при относительно небольшом открытии клапана поток рабочей среды проходит через клапан без сильных возмущений.
При дальнейшем увеличении угла открытия рукоятки от 40° до 60° характер изменения расхода рабочей среды меняется. График демонстрирует скачкообразные перепады, которые можно объяснить
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Рис. 9. Векторы скоростей потока течения среды в клапане при открытии рукоятки управляющего штока на 45º
Рис. 10. Распределение полного давления в поперечном сечении клапана (Па) при открытии рукоятки управляющего штока на 45º
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Рис. 11. Векторы скоростей потока течения среды в клапане при открытии рукоятки управляющего штока на 90º
Total Pressure Contour 1
1 1471856 ■ 1007048 ■ 542240
Рис. 12. Распределение полного давления в поперечном сечении клапана (Па) при открытии рукоятки управляющего штока на 90º
относительно большим открытием седла корпуса. Это приводит к явлениям (срывам, завихрениям потока и т.д.), вызывающим колебания расхода среды на графике [9].
После достижения угла поворота в 60° график расхода рабочей среды приобретает колебательный характер. На данном участке поток испытывает постоянное значительное воздействие турбулентных
Таблица 2. Экспериментальные данные, полученные в результате стендовых испытаний сильфонного запорного игольчатого клапана
|
Угол поворота рукоятки управляющего штока α, град. |
Расход воздуха, Q, кг/с |
|
5 |
0,000255 |
|
10 |
0,000934 |
|
15 |
0,001468 |
|
20 |
0,002823 |
|
25 |
0,003778 |
|
30 |
0,004588 |
|
35 |
0,006216 |
|
40 |
0,007087 |
|
45 |
0,007250 |
|
50 |
0,007424 |
|
55 |
0,008687 |
|
60 |
0,008962 |
|
65 |
0,008936 |
|
70 |
0,009894 |
|
75 |
0,009180 |
|
80 |
0,009084 |
|
85 |
0,009949 |
|
90 |
0,009978 |
Nanotechnologies in construction
Нанотехнологии в строительстве
2026; 18 (5): 701–712
Nanob
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Рис. 13. График зависимости расхода воздуха от угла поворота рукоятки управляющего штока сильфонного запорного игольчатого клапана: 1 – результаты эксперимента; 2 – результаты моделирования
явлений и становится нестабильным, что затрудняет точное определение расхода воздуха.
В таблице 3 приведен сравнительный анализ данных значений расхода воздуха, полученных по результатам КЭ анализа, а также по результатам натурных испытаний на стенде.
Проанализировав результаты, приведенные в таблице 3, можно сделать вывод о том, что расхождение значений расхода воздуха, полученных в ходе расчета МКЭ и в ходе стендовых испытаний, в зависимости от величины угла поворота рукоятки клапана составляет не более 5%, что подтверждает необходимые точность и корректность КЭ анализа.
ЗАКЛЮЧЕНИЕ
На основании полученных данных по результатам проведенных исследований сформулированы следующие основные выводы:
-
1. Показано, что конструкция сильфонного запорного игольчатого клапана позволяет использовать его как высококачественное ЗРУ на ответственных производствах с высокими параметрами рабочей среды (давления, температуры и расхода).
-
2. Проведено стендовое испытание сильфонного клапана, в результате которого была получена его расходная характеристика. По результатам испытаний
Nanotechnologies in constructionНанотехнологии в строительстве
2026; 18 (5): 701–712
СИСТЕМНЫЕ РЕШЕНИЯ ТЕХНОЛОГИЧЕСКИХ ПРОБЛЕМ
Nanob
было определено, что из-за геометрии рабочего канала при больших углах открытия возникают срывы потока и завихрения, что приводит к колебательному характеру расходной характеристики после открытия рукоятки управляющего штока клапана более чем на 60°.
3. Методика КЭ анализа течения рабочей среды в клапане позволяет определять расход воздуха через клапан при определенном угле открытия рукоятки управляющего штока с погрешностью не более 5% по сравнению с натурными испытаниями на стенде.
Таким образом, данные о расходных характеристиках сильфонных клапанов, полученные с помощью математического моделирования методом КЭ анализа, позволят создавать программы управления данными клапанами под необходимый технологический процесс, повышая качество изготавливаемой продукции и безопасность процессов, а также минимизируя время опытных испытаний технологических систем, в которых применяются данные клапана.
Таблица 3. Сравнительный анализ значений расхода воздуха, полученных по результатам КЭ анализа, а также по результатам натурных испытаний на стенде
|
Расчет\Параметр |
Расход воздуха, полученный в результате КЭ анализа, Q, кг/с |
Расход воздуха, полученный в результате натурных испытаний, Q, кг/с |
Расхождение результатов, полученных методом КЭ анализа с натурными испытаниями, % |
|
Открытие рукоятки клапана на 10° |
0,96·10–3 |
0,93·10–3 |
3,2 |
|
Открытие рукоятки клапана на 45° |
7,49·10–3 |
7,25·10–3 |
3,3 |
|
Открытие рукоятки клапана на 90° |
10,2·10–3 |
9,98·10–3 |
2,2 |
