Изучение свойств нанокомпозитных материалов на основе ПТФЭ
Автор: Охлопкова А.А., Парникова А.Г.
Журнал: Известия Самарского научного центра Российской академии наук @izvestiya-ssc
Рубрика: Новые конструкционные материалы и конверсионные технологии
Статья в выпуске: 1-2 т.13, 2011 года.
Бесплатный доступ
Приведены результаты структурных исследований нанокомпозитов на основе политетрафторэтилена и оксидов алюминия и магния. Рентгеновскими методами анализа показано, что с увеличением содержания наполнителя уменьшаются размеры сферолитов в объеме полимерной матрицы с образованием более совершенной сетчатой структуры. Это приводит к значительному улучшению деформационно-прочностных и триботехнических характеристик.
Политетрафторэтилен, полимерный нанокомпозит, надмолекулярная структура, сферолит, степень кристалличности
Короткий адрес: https://sciup.org/148199638
IDR: 148199638
Текст научной статьи Изучение свойств нанокомпозитных материалов на основе ПТФЭ
В связи с ростом требований, предъявляемых к полимерным композиционным материалам (ПКМ) для узлов трения, возникает проблема изыскания новых путей усовершенствования свойств таких материалов. Одним из эффективных методов повышения эксплуатационных характеристик ПКМ является использование наномодификаторов. Известно [1], что наномодификаторы изменяют структуру полимеров, кардинально изменяя свойства материалов, и активно участвуют в процессах при-спосабливаемости материалов к внешним воздействиям. Одной из гипотез положительного влияния наномодификаторов на основные характеристики полимерных связующих является интенсификация процессов структурообразования в матрице под действием активной фазы наночастиц. Установление связи между характером надмолекулярных структур и свойствами полимеров позволит направленно регулировать структуру формируемого материала с целью получения оптимальных свойств.
В качестве полимерной матрицы был использован политетрафторэжтилен (ПТФЭ), в качестве модификаторов – нанопорошки волокнистого оксида алюминия и смеси оксидов алюминия и магния (алюмаг) в двух фазовых состояниях: α - и γ -фазы, полученные методом термического окисления солесодержащих продуктов. В табл. 1 приведены физикохимические характеристики нанонаполнителей.
Таблица 1. Физико-химические свойства наноструктурных порошков оксида алюминия и магния
Химический состав |
Al 2 O 3 |
Al 2 O 3 +0,5% MgO |
||
температура обработки, о С |
800 |
1200 |
750 |
1100 |
фазовый состав |
γ |
α |
γ |
α |
насыпная плотность, г/см 3 |
0,42 |
0,54 |
0,41 |
0,49 |
пикнометрическая плотность, г/см 3 |
3,09 |
3,75 |
2,89 |
3,69 |
удельная поверхность, м 2 /г |
119 |
18 |
128 |
32 |
средний размер кристаллитов, нм |
9…11 |
40…50 |
7…9 |
40…45 |
Исследование надмолекулярной структуры композитов проводили на растровом электронном микроскопе JSM-6480 LV «JEOL» с рентгеноспектральным микроанализатором. Образцами для растровой микроскопии служили низкотемпературные хрупкие сколы, полученные при температуре жидкого азота. Рентгеноструктурный анализ ПКМ проводили для диагностики структурных особенностей элементов нанокомпозита, размеры которых находятся в области от единицы до сотен нм. Осуществляли на дифрактометре URD-6 (Германия) на излучении CoKα (λср=1,7889) с шагом 0,1° и временем накопления в каждой точке 5 с.
Исследуемые материалы показали хорошие деформационно-прочностные и антифрикционные свойства в условиях повышенных нагрузок [2]. Так, прочностные характеристики нанокомпозитов увеличиваются на 1025%, относительное удлинение при разрыве – в 1,5 раза. В случае нанокомпозитов на основе оксидов алюминия износостойкость повышается в 100-150 раз, на основе алюмага – в 300320 раз. Это связано с изменением надмолекулярной структуры ПТФЭ под воздействием наночастиц.
Были проведены структурные исследования методами растровой электронной микроскопии (рис. 1). Зарегистрировано образование в объеме ПКМ надмолекулярных образований, идентифицированных как сферолиты. Показано, что с увеличением содержания наномодо-фикатора в полимерной матрице уменьшаются размеры сферолитов и возрастает плотность их упаковки, а при механоактивации эти параметры возрастают. Это приводит к снижению как коэффициента трения, так и к повышению сопротивления материала к износу.

Рис. 1. Зависимость износостойкости нанокомпозитов от надмолекулярной структуры и содержания наноструктурного оксида алюминия в ПКМ. х300
Для оценки соотношения кристаллической и некристаллической фаз в ПКМ проведены рентгеноструктурные исследования. Полученные рентгенодифрактограммы (рис. 3) имеют типичные для ПТФЭ кристаллический пик (2 6 ~22°) и гало некристаллической фазы (10-30°). Показано, что гало аморфной фазы наиболее выражено у исходного полимера. При введении наполнителя гало аморфной фазы уменьшается.

Рис. 3. Рентгенодифрактограмма ПТФЭ

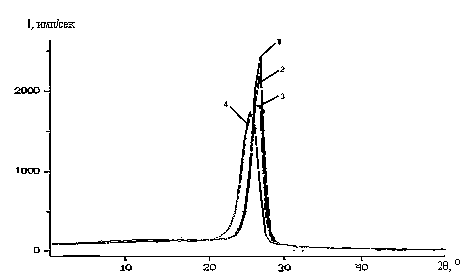

На рис. 4 приведены пики кристаллической фазы нанокомпозитов в зависимости от содержания нанопорошков. Анализ формы дифракционной кривой показывает, что наиболее искаженной микроструктурой обладает ПКМ с 5 мас.% нанопорошка. Это связано с дефектностью кристаллической структуры ПКМ вследствие высокой скорости кристаллизации, что в свою очередь является причиной появления внутренних механических напряжений.

Рис. 4. Дифракционные картины образцов: а) ПТФЭ; б) ПТФЭ + 1,0% нанопорошка; в) ПТФЭ + 2,0% нанопорошка; г) ПТФЭ + 5,0% нанопорошка
Результаты рентгеновского фазового анализа приведены в табл. 2. Рентгеновскую степень кристалличности полимера определяли по формуле:
α = I К / ( I К + 0,556 I А ), (1)
где коэффициент 0,556 введен для учета поправок на температурный фактор и разницу плотностей аморфной и кристаллической фаз [3].
Таблица 2. Результаты рентгеноструктурного анализа
Композит |
I К , имп/сек |
I А , имп/сек |
2θ0 |
B0 |
d , Ao |
α, % |
L, нм |
ПТФЭ |
777 |
523 |
20,96 |
0,17 |
4, 917 |
72 |
10,1 |
ПТФЭ + 1% НП |
636 |
470 |
20,95 |
0,24 |
4,919 |
71 |
7,1 |
ПТФЭ + 2% НП |
497 |
483 |
20,93 |
0,21 |
4,924 |
65 |
8,1 |
ПТФЭ + 5% НП |
645 |
477 |
20,79 |
0,31 |
4,957 |
70 |
5,5 |
Примечание: I К , I А – интегральная интенсивность дифракционной кривой от кристаллической и аморфной фаз, 2θo – угол дифракции рентгеновского излучения, Bo – полуширина дифракционного профиля линии, d – межплоскостное расстояние; α – степень кристалличности.
Модифицирование ПТФЭ нанонаполнителями приводит к некоторому снижению степени кристалличности исходной матрицы. Характер изменения α от содержания наполнителя свидетельствует о сложном характере влияния этих наполнителей на процессы кристаллизации ПТФЭ. Уменьшение степени кристалличности с повышением содержания нанонаполнителя связано с уменьшением размеров кристаллитов. Оценку размеров кристаллических образований нанокомпозитов проводили по уширению пиков дифракции с использованием формулы Селякова-Шеррера [4]:
L=kλ / (βcosθ), (2)
где L – размер кристаллитов в нм, k – коэффициент, зависящий от формы кристалла (как правило, k=0,9), λ – длина волны излучения, β – полуширина дифракционного профиля линии, θ – брегговский угол.
Образуется более совершенная надмолекулярная структура, характеризуемая образованием мелких сферолитов одинаковых геометрических форм и размеров, равномерным распределением их в объеме матрицы, соответствующая лучшим деформационно-прочностным показателям материала и резкому снижению износа композитов вследствие увеличения доли структурно активной поверхности наполнителя, на которой протекают процессы кристаллизации ПТФЭ.
Вывод: показана корелляция свойств изученных ПКМ с изменениями в надмолекулярной структуре ПТФЭ, обусловленными структурной активностью нанонаполнителей.
Работа выполнена при финансовой поддержке РФФИ (грант № 09-03-98502-р_восток_а, № 09-03-98504-р_восток_а)
Список литературы Изучение свойств нанокомпозитных материалов на основе ПТФЭ
- Белая книга по нанотехнологиям: Исследование в области наночастиц, наноструктур и нанокомпозитов в Российской Федерации (по материалам I Всеросс. совещания ученых, инженеров и производителей в области нанотехнологий). -М.: Изд-во ЛКИ, 2008. 344 с.
- Охлопкова, А.А. Влияние структуры нанокомпозитов на основе политетрафторэтилена на их триботехнические характеристики/А.А. Охлопкова, П.Н. Петрова, А.Г. Парникова//Трение и износ. 2009. Т.30. № 6. С. 580-586.
- Порай-Кошиц, М.А. Основы структурного анализа химических соединений. -М.: Высш. школа, 1989. 192 с.
- Мартынов, М.А. Рентгенография полимеров. Метод. пособие для промышленных лабораторий/М.А. Мартынов, К.А. Вылегжанина. -Л.: Химия, 1972. 96 с.
