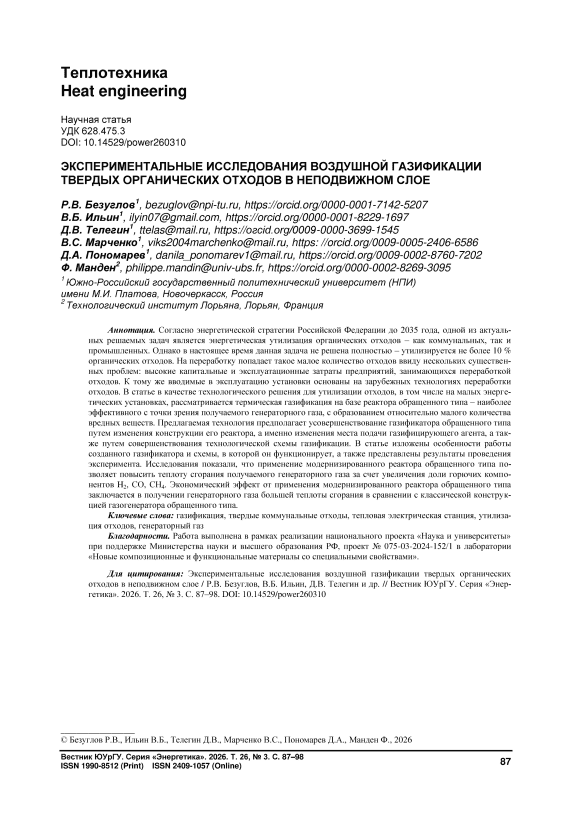

Экспериментальные исследования воздушной газификации твердых органических отходов в неподвижном слое
Журнал: Вестник Южно-Уральского государственного университета. Серия: Энергетика @vestnik-susu-power
Рубрика: Теплотехника
Статья в выпуске: 3 т.26, 2026 года.
Бесплатный доступ
Согласно энергетической стратегии Российской Федерации до 2035 года одной из актуальных решаемых задач является энергетическая утилизация органических отходов – как бытовых и промышленных. Однако, в настоящее время данная задача не решена полностью – утилизируется не более 10 % органических отходов. На переработку попадает такое малое количество отходов ввиду нескольких существенных проблем: высокие капитальные и эксплуатационные затраты предприятий, занимающихся переработкой отходов. К тому же, вводимые в эксплуатацию установки основаны на зарубежных технологиях переработки отходов. В статье в качестве технологического решения для утилизации отходов, в том числе на малых энергетических установках, рассматривается термическая газификация на базе реактора обращенного типа – наиболее эффективного с точки зрения получаемого генераторного газа, с образованием относительно малого количества вредных веществ. Предлагаемая технология предполагает усовершенствование газификатора обращенного типа путем изменения конструкции его реактора, а именно изменения места подачи газифицирующего агента, а также путем совершенствования технологической схемы газификации. В работе изложены особенности работы созданного газификатора и схемы, в которой он функционирует, а также представлены результаты проведения эксперимента. Исследования показали, что применение модернизированного реактора обращенного типа позволяет повысить теплоту сгорания получаемого генераторного газа за счет увеличения доли горючих компонентов H2, СО, СН4. Экономический эффект от применения модернизированного реактора обращенного типа заключается в получении генераторного газа большей теплоты сгорания, в сравнении с классической конструкцией газогенератора обращенного типа.
Короткий адрес: https://sciup.org/147255389
IDS: 147255389 | УДК: 628.475.3 | DOI: 10.14529/power260310
The experimental studies of air gasification of solid organic waste in a still bed
According to the Russian Federation's Energy Strategy until 2035, one of the pressing issues to be addressed is the energy utilization of organic waste—both household and industrial. However, this challenge is currently unmet: no more than 10% of organic waste is recycled. Such a small amount of waste is recycled due to several significant challenges, including the high capital and operating costs of waste recycling facilities. Furthermore, the installations being commissioned are based on foreign waste recycling technologies. This article examines thermal gasification using a reversed-flow reactor as a waste recycling solution, including for small power plants. This reactor is the most efficient in terms of the amount of generator gas produced, producing relatively few harmful substances. The proposed technology involves improving the reversed-flow gasifier by modifying the reactor design, specifically by changing the gasification agent feed location, and by improving the gasification process flow. The paper describes the operating features of the developed gasifier and its operating scheme, as well as presents experimental results. Research has shown that the use of a modernized reverse-flow reactor allows for an increase in the calorific value of the resulting generator gas by increasing the proportion of combustible components (H2, CO, and CH4). The economic benefit of using a modernized reverse-flow reactor is the production of generator gas with a higher calorific value, compared to a conventional reverse-flow gasifier design
Текст научной статьи Экспериментальные исследования воздушной газификации твердых органических отходов в неподвижном слое
Д.В. Телегин1, ,
В.С. Марченко1, , https: // Д.А. Пономарев1, , Ф. Манден2, , 1 Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова, Новочеркасск, Россия
Введение и краткий обзор источников в области исследования
Энергетическая стратегия Российской Федерации предполагает использовать в качестве топлива отходы лесной промышленности, сельского хозяйства и твердые коммунальные отходы [1]. Однако в настоящее время лишь малая часть твердых коммунальных отходов подлежит переработке – около 10 % [2, 3]. Также согласно Федеральному закону [4] предприниматели обязаны отправлять 20 % отработанной древесины на переработку или повторное использование либо заплатить государству экологический сбор. В соответствии с Распоряжением Правительства РФ [5] утвержден перечень видов отходов производства и потребления, в состав которых входят полезные компоненты, захоронение которых запрещается, – в их числе отходы картона, книги, бумага. В этой связи актуальным становится совершенствование технологии переработки твердых органических отходов с одновременной выработкой энергии с минимальным вредом для экологии. Существующая наиболее распространенная система перера- ботки отходов на мусороперерабатывающих заводах имеет массу недостатков, таких как:
– большие капитальные затраты строительства заводов. Известно немало случаев, когда Правительство РФ не поддерживает такие проекты ввиду их колоссальной стоимости [6]. В тех же случаях, когда объекты всё-таки утверждают к строительству, сроки ввода их в эксплуатацию постоянно откладываются [7];
– если мусороперерабатывающий объект находится за городом, к нему необходимо прокладывать дорогостоящие коммуникации, если же объект в черте города – необходимо делать громоздкую и дорогостоящую систему очистки уходящих газов;
– при создании мусороперерабатывающих объектов, как правило применяются зарубежные технологии, например, в Московской области реализуется проект «ЗиО Подольск» по технологии японо-швейцарской компании Hitachi Zosen INOVA [8, 9], что в условиях санкционного давления недружественных стран подвергает риску суверенитет нашей страны. После выработки ресурса зару- бежного оборудования неизвестно, возможно ли будет заменить отработанное оборудование либо произвести его капитальный ремонт.
Актуальность газификации твердых органических отходов также подтверждается «Отчетом рынка газификации биомассы» [10] – в 2020 г. объем рынка газификации достиг 98,2 млрд долларов, ожидается его умеренный рост в течение всего последующего периода (2021–2026 гг.).
В целом, исходя из анализа отечественного и мирового опыта использования для утилизации органических отходов различных установок, можно сказать следующее. Установки плазменной газификации требуют колоссальных затрат электроэнергии для их функционирования; установки ин-синерации, которые сжигают отходы, требуют развитой и громоздкой системы очистки уходящих газов; при сжигании твердых органических отходов непосредственно в топках котлов электростанций требуется существенная корректировка топки и горелочного аппарата ввиду непостоянства состава отходов и существенного различия от проектных топлив. Таким образом, по совокупности факторов среди всех термоконверсионных методов обработки органических отходов термическая газификация определяется как наиболее эффективный метод конверсии биомассы из-за возможности переработки различных видов биомассы и отходов, таких как древесина, шлам, отходы растениеводства и сельского хозяйства [11]. Также, учитывая имеющийся источник тепловой энергии в цикле тепловой электростанции (топка парового котла), из ряда известных на данный момент технологий выбрана технология термической газификации, позволяющая получить генераторный газ из твердых отходов. В пользу термической газификации был сделан выбор, в том числе ввиду образования в ходе данного процесса продуктов, пригодных к энергетической переработке – генераторный газ, и малое количество твердого коксового остатка.
В данном исследовании ставится задача по решению проблемы утилизации твердых органических отходов на уровне сельскохозяйственных предприятий, либо же малых населенных пунктов, имеющих доступ к сырью (биомассе). Предлагаемый способ утилизации – термическая газификация с последующим получением генераторного газа. В свете вышесказанного, ставится задача по расчету термодинамического равновесного процесса газификации органических отходов в целях уточнения параметров газификации для дальнейшего проведения натурного эксперимента газификации твердых органических отходов в неподвижном слое при использовании наиболее доступного газифицирующего агента – воздуха.
Научная новизна исследования заключается в следующем:
– получены экспериментальные данные по выходу (компонентному составу) и качеству генера- торного газа в зависимости от видов сырья и окислителя, а также режимных параметров процесса;
– установлено, что независимо от типа сырья на выходе процесса газификации образуется генераторный газ практически одинакового состава, который меняется только в зависимости от температуры, типа и количества окислителя (газифицирующего агента);
– разработан газификатор твердых органических отходов обращенного типа, способный получать генераторный газ с высокой теплотой сгорания.
Методы исследования
При проведении экспериментальных исследований газификатора твердых отходов применены такие физические методы измерений, как метод непосредственной оценки, контактный и бесконтактный методы, а также дифференциальный метод. Для численного моделирования процесса термической газификации использовалась модель Пенга – Робинсона для неидеальных (реальных) газовых компонентов. Состав газа рассчитан по методу минимизации энергии Гиббса.
Теоретическая часть – описание газификатора твердых органических отходов и схемы установки
Схема установки представлена на рис. 1. Схема является новой модификацией ранее разработанной авторами схемы, с добавленным адсорбером для очистки генераторного газа [12]. Кроме того, в представленном реакторе возможно исследовать малое количество сырья биомассы – 10–250 г.
В экспериментальной установке (рис. 2) ввиду малого количества сырья реализуется нагрев через стенку, в более крупной установке, например, в опытном образце, автотермичность процесса может быть обеспечена за счёт экзотермических реакций и малых потерь тепла. Термодинамические расчёты показали, что при α = 0,2…0,4 тепла экзотермических реакций достаточно для достижения температуры 850–900 °С в адиабатическом режиме.
В работе использован модифицированный реактор обращённого типа [13]. Выбор типа реактора именно обращенного типа был сделан ввиду более высокой теплоты сгорания выходного генераторного газа и меньшего выхода смолистых – 0,36 г/м3 в обращенном процессе, против 50–100 г/м3 – в прямом [14]. То есть выбор типа газификатора обусловлен требованиями к качеству получаемого генераторного газа.
Ранее был рассчитан равновесный состав и параметры генераторного газа лузги подсолнечника и отходов малоценной древесины при использовании обогащённого воздуха в качестве газифицирующего агента [15].
В настоящем исследовании эксперимент по газификации проводили с периодической засыпкой
Рис. 1. Схема экспериментального стенда: Р – реактор газификации; П – трубчатая печь; С – сепаратор-холодильник; А – адсорбер; Т – регулятор температуры «Термодат»; ТП-1, ТП-2, ТП-3 – термопары; СГ – счетчик газа; И – испаритель Fig. 1. Experimental setup diagram: Р – gasification reactor; П – tubular furnace; С – separator-cooler; A – adsorber;
T – temperature controller “Termodat”; TП-1, TП-2, TП-3 – thermocouples; СГ – gas meter; И – evaporator
Рис. 2. Экспериментальная установка газификации Fig. 2. Experimental gasification plant
навески сырья в изотермическом режиме. Заданную навеску фракцией 2,0–3,0 мм загружали в реактор и нагревали до 850 °С, затем подавали воздух. Расход воздуха с заданным коэффициентом избытка (α = 0,2…0,4) рассчитывали исходя из времени газификации 60 мин. На выходе из реактора фиксировали жидкую фазу (конденсат – надсмольная вода), объём генераторного газа (с помощью барабанного счетчика газа ГСБ-400) и состав генераторного газа (с помощью хроматографа «Кристаллюкс-4000М»).
Численное моделирование было проведено для коэффициента избытка воздуха в диапазоне α = 0,2…0,4 ввиду того, что при меньшем α не обеспечивается автотермичность процесса, а при α ≥ 0,5 в генераторном газе слишком высока доля балластных негорючих газов (азота и двуокиси углерода). Результаты численного моделирования для всех трех коэффициентов избытка воздуха даны в табл. 3, на рис. 3 графически даны мольные доли компонентов и степень конверсии углерода сырья для α = 0,2.
Численное моделирование проводилось из условий, что в системе Cs–CO–CO2–H2–CH4–H2O устанавливается термодинамическое равновесие. Равновесный состав продуктов (с учётом элементарного углерода) рассчитан, исходя из критерия минимального значения изобарно-изотермического потенциала Δ G при заданных условиях. При рас-
a)
b)
c)
d)
e)
Рис. 3. Зависимость равновесного состава генераторного газа и степени конверсии углерода от температуры при α = 0,2: a – картона упаковочного; b – лузги подсолнечной; c – малоценной древесины; d – тары деревянной; e – шрота подсолнечного
Fig. 3. Dependence of the equilibrium composition of the generator gas and the degree of carbon conversion on temperature at α = 0.2: a – packaging cardboard; b – sunflower husks; c – low-value wood; d – wooden containers;
e – sunflower meal
чете параметров использовали модель Пенга – Робинсона для неидеальных (реальных) газовых компонентов. Численное моделирование проведено с использованием расчетно-моделирующей системы «Технолог» (ООО «Технософт», Москва) [16].
Температура 850 °С выбрана исходя из результатов численного моделирования – основной рост выхода горючих компонентов и падение балластных примесей происходит в диапазоне температур между 800 °С и 900 °С. Кроме того, при температуре 800–900 °С по термодинамике наблюдается полная конверсия углерода сырья (см. рис. 3, параметр « Х с»).
Сырье для эксперимента
Эксперимент проводился на созданной авторами установке газификации твердых отходов [13, 17] с реактором обращенного типа.
Эксперимент проводился со следующими видами сырья:
– отходы упаковочного картона незагрязненные;
-
– отходы тары деревянной, утратившей потребительские свойства;
-
– отходы лузги подсолнечной;
-
– отходы шрота подсолнечного;
-
– отходы малоценной древесины.
Выбор видов сырья (биомассы) обусловлен
Таблица 1
Элементный состав и свойства сырья
Table 1
Elemental composition and properties of raw materials
|
Вид отхода |
Массовая доля, % |
Q нр_экс , МДж/кг |
Насыпная плотность исходного сырья, кг/м3 |
Насыпная плотность коксового остатка, кг/м3 |
||||||
|
С |
Н |
О |
N |
S |
W |
A |
||||
|
Отходы упаковочного картона |
48,02 |
6,11 |
45,24 |
0,6 |
0,03 |
0,7 |
1 |
18,86 |
45,10 |
104,27 |
|
Отходы малоценной древесины (хворост, валежник) |
51,60 |
4,90 |
42,55 |
0,90 |
0,05 |
20,00 |
0,70 |
13,78 |
173,28 |
123,74 |
|
Тара деревянная, утратившая потребительские свойства |
50 |
6 |
39,14 |
0,80 |
0,06 |
2,34 |
2,00 |
21,45 |
149,60 |
104,64 |
|
Лузга подсолнечная |
50,50 |
5,90 |
42,80 |
0,60 |
0,20 |
16,00 |
4,00 |
18,85 |
217,66 |
208,32 |
|
Шрот подсолнечный |
51,87 |
6,74 |
32,66 |
8,70 |
0,03 |
23,00 |
3,50 |
19,95 |
508,00 |
316,63 |
а) b) c)
d) e)
Рис. 4. Твердые органические коммунальные и сельскохозяйственные отходы: a – тара деревянная, утратившая потребительские свойства; b – лузга подсолнечная; c – отходы малоценной древесины; d – отходы шрота подсолнечного; e – отходы упаковочного картона незагрязненные
Fig. 4. Solid organic household and agricultural waste: a – wooden containers that have lost their consumer value; b – sunflower husks; c – low-value wood waste; d – sunflower meal waste; e – uncontaminated packaging cardboard waste
значительным их количеством, представленным на полигонах Ростовской области, – ежегодно только на территории региона по данным «Территориальной схемы обращения с отходами Ростовской области» [18] образуется около 300 тыс. тонн таких отходов.
В табл. 1 представлен элементный состав и физические свойства сырья, подвергаемого эксперименту.
В целом все виды сырья имеют схожее исходное содержание основных компонентов. Содержание углерода, водорода, кислорода колеблется в небольших пределах.
На рис. 4 представлено фото сырья, подготовленного к эксперименту.
Допущения, принятые при обработке экспериментальных данных
При обработке экспериментальных данных приняты следующие допущения:
-
1. Частицы сырья прогреваются равномерно по всей поверхности.
-
2. Объем воздуха, находящегося в реакторе в момент старта эксперимента, не учитывается в общем расчете расхода газифицирующего агента.
-
3. Началом процесса газификации считается момент подачи в реактор газифицирующего агента.
Результаты экспериментальныхи расчетных исследований
В табл. 2 представлен экспериментальный состав и характеристики сухого генераторного газа.
Эксперимент подразумевает периодический тип газификации, то есть имеет место цикл: загрузка сырья, непосредственно газификация, выгрузка. Данные эксперимента были осреднены по результатам 5 опытов с каждым сырьем, происходившими с периодичностью в 4 мин. Диапазон концентраций элементов генераторных газов от газификации различного сырья при различных α по мольной доле следующий:
N 2 = 47,11…66,72;
Н 2 = 3,45…12,72;
СО = 11,58…24,7;
СО 2 = 3,28…12,05;
СН 4 = 2,55…11,37.
В разработанном авторами реакторе взаимодействие пары «окислитель – сырье» позволило охватить большую площадь поверхности газифицируемого сырья и получить более высокую теплоту сгорания генераторного газа: 7,2 МДж/м3 против 5,4 МДж/м3 у классических генераторов [14, 15].
Обсуждение результатовэкспериментальных исследований
Анализируя табл. 2 и 3, можно видеть, что при α = 0,2 образуется наиболее горючий генераторный газ с теплотой сгорания от 6,12 до 7,2 МДж/м3. Теплота сгорания генераторного газа рассчитана по методике, приведенной в Нормативном методе расчета котлов [19]. Такая высокая для генераторного газа от воздушной газификации теплота сгорания достигается за счет усовершен- ствованной конструкции реактора газификатора. Используемая в газификаторе схема организации взаимодействия «окислитель – сырье» дает более развитую площадь взаимодействия углерода сырья и кислорода окислителя в сравнении с классической схемой обращенного процесса при дутье «от стенок» (рис. 5а). По результатам экспериментальных исследований можно заключить, что действительно, ввиду более тесного контакта сырья и агента в сконструированном газификаторе воз-
Таблица 2
Таблица 3
Экспериментальный состав и характеристики сухого генераторного газа
Table 2
Experimental composition and characteristics of dry generator gas
|
Сырье |
α |
Мольная доля, % |
Q нр_экс , МДж/м3 |
V сух , м3/кг |
η хим , % |
||||
|
N 2 |
Н 2 |
CO |
CO 2 |
CH 4 |
|||||
|
Отходы упаковочного картона |
0,2 |
49,24 |
12,53 |
21,98 |
8,00 |
8,24 |
7,08 |
1,86 |
69,82 |
|
0,3 |
55,74 |
10,93 |
18,02 |
7,44 |
7,87 |
6,27 |
2,41 |
80,12 |
|
|
0,4 |
57,46 |
11,53 |
15,22 |
9,55 |
6,24 |
5,40 |
2,77 |
79,31 |
|
|
Тара деревянная |
0,2 |
54,65 |
12,22 |
19,58 |
7,04 |
6,52 |
6,12 |
1,95 |
55,64 |
|
0,3 |
56,09 |
7,54 |
20,93 |
9,60 |
5,84 |
5,55 |
2,15 |
55,63 |
|
|
0,4 |
58,80 |
10,00 |
17,01 |
8,36 |
5,83 |
5,32 |
2,19 |
54,32 |
|
|
Лузга подсолнечная |
0,2 |
54,36 |
12,42 |
17,45 |
7,22 |
8,5 |
6,61 |
1,83 |
64,17 |
|
0,3 |
54,29 |
12,56 |
18,26 |
8,60 |
6,29 |
5,91 |
1,92 |
60,20 |
|
|
0,4 |
57,93 |
11,20 |
16,93 |
8,16 |
5,78 |
5,42 |
2,16 |
62,11 |
|
|
Отходы малоценной древесины |
0,2 |
54,45 |
11,22 |
18,19 |
5,84 |
10,28 |
7,20 |
1,28 |
66,88 |
|
0,3 |
58,59 |
10,55 |
16,79 |
5,85 |
8,22 |
6,20 |
1,51 |
67,94 |
|
|
0,4 |
63,30 |
10,24 |
15,64 |
3,58 |
7,24 |
5,67 |
1,83 |
75,30 |
|
|
Шрот подсолнечный |
0,2 |
49,02 |
15,45 |
12,41 |
12,09 |
11,03 |
7,18 |
2,01 |
72,34 |
|
0,3 |
58,75 |
12,50 |
10,25 |
10,60 |
7,90 |
5,47 |
2,4 |
65,80 |
|
|
0,4 |
60,23 |
7,29 |
19,21 |
9,53 |
3,74 |
4,56 |
2,66 |
60,8 |
|
Равновесный состав и параметры сухого генераторного газа по результатам численного моделирования в программе «Технолог» при 850 °С и 0,1 МПа
Table 3
Equilibrium composition and parameters of dry generator gas based on the results of numerical modeling using the Technolog program at 850 °С and 0.1 MPa
|
Сырье |
α |
Мольная доля, % |
Q нр_чм , МДж/м3 |
V сух , м3/кг |
δ1, % |
||||
|
N 2 |
Н 2 |
CO |
CO 2 |
CH 4 |
|||||
|
Отходы упаковочного картона |
0,2 |
29,50 |
31,44 |
31,56 |
7,24 |
0,26 |
6,96 |
1,86 |
1,72 |
|
0,3 |
39,90 |
25,03 |
25,07 |
9,93 |
0,07 |
5,49 |
2,41 |
14,21 |
|
|
0,4 |
48,50 |
19,61 |
19,66 |
12,21 |
0,02 |
4,29 |
2,77 |
25,87 |
|
|
Тара деревянная |
0,2 |
28,07 |
35,40 |
24,37 |
12,08 |
0,08 |
6,45 |
1,95 |
5,12 |
|
0,3 |
38,11 |
28,50 |
19,67 |
13,69 |
0,03 |
5,19 |
2,15 |
6,94 |
|
|
0,4 |
46,58 |
22,67 |
15,69 |
15,06 |
0,01 |
4,13 |
2,19 |
28,81 |
|
|
Лузга подсолнечная |
0,2 |
30,05 |
30,84 |
32,45 |
6,29 |
0,31 |
7,03 |
1,83 |
5,97 |
|
0,3 |
40,32 |
24,61 |
25,80 |
9,13 |
0,14 |
5,55 |
1,92 |
6,49 |
|
|
0,4 |
48,80 |
19,32 |
20,27 |
11,54 |
0,07 |
4,34 |
2,16 |
24,88 |
|
|
Отходы малоценной древесины |
0,2 |
29,49 |
30,18 |
33,05 |
6,59 |
0,28 |
7,02 |
1,28 |
2,56 |
|
0,3 |
39,47 |
24,24 |
26,46 |
9,73 |
0,08 |
5,58 |
1,51 |
11,11 |
|
|
0,4 |
47,97 |
19,06 |
20,80 |
12,14 |
0,02 |
4,37 |
1,83 |
29,75 |
|
|
Шрот подсолнечный |
0,2 |
34,31 |
30,12 |
32,57 |
2,29 |
0,70 |
7,09 |
2,01 |
1,27 |
|
0,3 |
43,59 |
24,28 |
27,01 |
4,93 |
0,19 |
5,68 |
2,4 |
3,70 |
|
|
0,4 |
51,75 |
19,15 |
21,25 |
7,80 |
0,05 |
4,44 |
1,86 |
2,70 |
|
Примечание.
-
δ1 – относительная разность между термодинамическим расчетом и экспериментом по теплоте сгорания.
a)
Рис. 5. Схемы подачи агента и выхода генераторного газа: а – классический газогенератор обращенного процесса; b – реактор газификатора установки газификации твердых отходов
Fig. 5. Schematic diagrams of the gasification agent supply and syngas outlets: a – classic gas generator of the reverse process; b – gasifier reactor of the solid waste gasification plant
b)
Рис. 6. Экспериментальные и расчетные значения теплоты сгорания генераторного газа при газификации различных видов сырья и при различных коэффициентах избытка воздуха
Fig. 6. Experimental and calculated values of the heat of combustion of generator gas during gasification of various types of raw materials and at different excess air ratios
можно получить больший выход горючих компонентов и меньший выход балласта, что повышает теплоту сгорания генераторного газа. Также повышению теплоты сгорания способствует система очистки газа в адсорбере установки (см. рис. 1). Конструкция разработанного реактора защищена патентом РФ [13].
Эксперимент на реальной установке газификации показал разницу в объемах выходящих ком- понентов, однако итоговая теплота сгорания генераторных газов при численном (расчетном) и натурном эксперименте имеет несущественное различие, что демонстрирует рис. 6.
Сравнение экспериментальных данных (см. табл. 2) и результатов теоретических расчётов (см. табл. 3) показывает, что в равновесном состоянии при температурах выше 850 °С практически отсутствует метан и устанавливаются равные концентрации Н2 и СО на уровне 30–35 % независимо от исходной биомассы. Однако отношение Н2/СО в условиях эксперимента значительно меньше 1/1, при этом наблюдается высокое содержание метана по сравнению с расчётным. Из этого следует, что в условиях эксперимента не достигается термодинамическое равновесие. Очевидно, это связано с кинетическими ограничениями гетерогенных реакций окисления органической массы сырья, что приводит к неполной газификации и низкой степени углекислотной конверсии метана по реакции СН4 + СО2 = 2СО + 2Н2.
При сравнении экспериментальных и расчетных значений теплоты сгорания различных генераторных газов (см. рис 6) можно заметить, что значения схожи и различаются незначительно. Из общей картины выбивается шрот подсолнечный, что объясняется его землянистой структурой, гораздо более высокой насыпной плотностью, чем другие виды отходов. Шрот подсолнечный, очевидно, нельзя газифицировать в условиях, пригодных для остальных четырех видов отходов, поскольку необходимо организовать более тесный контакт газифицирующего агента с сырьем. Для этой цели могут подойти специализированные колосниковые решетки с развитой площадью поверхности.
Касательно согласованности результатов с известными данными можно сказать следующее. В [14] приводятся результаты состава генераторного газа при проведении газификации биомассы, в том числе по обращенному процессу. Полученные в настоящем исследовании результаты согласуются с имеющимися данными, за исключением содержания метана, которого в генераторном газе в примере – 1,6 %, тогда как в настоящем эксперименте 3,74–11,03 %. Это может объясняться конструктивными особенностями реакторов в обоих сравниваемых экспериментах. Ранее [17] авторы провели сравнение результатов существующих исследований и проведенного экспери- мента, которое также показало адекватность полученных результатов.
Заключение
-
1. По результатам эксперимента выявлена реальная возможность получения генераторного газа довольно высокой теплоты сгорания – до 7,2 МДж/м3. Производство генераторного газа при газификации воздушным агентом позволяет судить о правильности принятых в процессе проектирования технических и технологических решений.
-
2. При дальнейшем развитии проекта от настоящего экспериментального образца до опытной эксплуатации возможно масштабировать созданную установку газификации до нескольких сотен киловатт для применения на реальном теплоэнергетическом объекте малой мощности, например, сельскохозяйственном объекте. В качестве источника теплоты для инициализации процесса газификации возможно использовать различные печи низкосортного топлива. Масштабирование до промышленных масштабов тепловых электростанций ограничено высотой слоя сырья, которая не должна превышать 2,7–3,0 м, то есть для покрытия существующих потребностей в утилизации органических отходов необходимо довольно большое число единичных газогенераторов, таким образом экономическую нецелесообразность применения для ТЭС еще предстоит обосновать.
-
3. Составы генераторного газа, полученного в эксперименте и рассчитанного по термодинамическому равновесию, отличаются, в частности по содержанию метана и водорода. Это обусловлено, очевидно, недостижением равновесия вследствие кинетических ограничений, что приводит к наличию газов пиролиза в генераторном газе. Относительная разность по теплоте сгорания составила от 0 до 29,75 %. Наибольшая разница наблюдается при α = 0,4 , что может объясняться некоторой негерметичностью реактора экспериментальной установки.
