Эргономические исследования рабочей позы оператора-станочника токарно-винторезного станка

Профессия оператора-станочника является распространенной в ремонтных мастерских сельскохозяйственных предприятий и организаций АПК. Работа оператора-станочника связана с различного вида нагрузками высокой интенсивности, существенно влияющими на развитие утомляемости. Таким образом, считаем целесообразным проведение эргономической оценки рабочего места оператора- станочника токарно-винторезного станка, путем выполнения позиционного анализа.

Методика проведения позиционного анализа. В ходе позиционного анализа проводили наблюдения за рабочей позой оператора-станочника во время работы. В качестве объекта наблюдения выбрали токаря 4 разряда, 1958 года рождения, имеющего антропометрические данные близкие к 50-му перцентилю, который изготавливает детали типа «вал» на токарно-винторезном станке 1В62Г. Работа осуществлялась без подставки для ног. Фиксацию основных рабочих положений осуществляли с помощью видеосъемки цифровой видеокамерой марки SONY HDR-PJ530E. Фотосъемку производили фотокамерой Canon EOS 600D.

Результаты и обсуждения. В результате наблюдения за рабочей позой оператора-станочника металлообрабатывающего оборудования токарной группы установлено, что работа на станке возможна только в положении стоя, для которого характерно неустойчивое равновесие. Однако этому положению свойственно наиболее естественное состояние грудной клетки и позвоночника, благоприятные условия для зрительного обзора и перемещений. Для поддержания равновесия тела в положении стоя требуются значительные мышечные напряжения, в результате чего возрастает нагрузка на систему кровообращения, от которой надо максимально избавить работающего человека.

Наблюдением были установлены две основные рабочие позы станочника: стоя прямо и стоя с наклоном корпуса. Стоя прямо рабочий сосредоточенно наблюдает за процессом механической обработки детали (рисунок 1). Стоя с наклоном корпусом он устанавливает, закрепляет и снимает заготовку и инструмент; устанавливает приспособления; осуществляет подвод, отвод и замену режущего инструмента (рисунок 2). Выполняя подведение, настройку и доводку инструмента, станочник стремится занять такое положение относительно станка, при котором основная саггитальная плоскость проходит через зону резания. Эти действия он осуществляет при постоянном зрительном контроле с высокой степенью внимания. Выполняя эту работу, работник вынужденно принимает статически напряженную позу. Неудобство рабочей позы исполнителя обусловлено несоответствием антропометрических параметров рабочего метрическим параметрам станка.

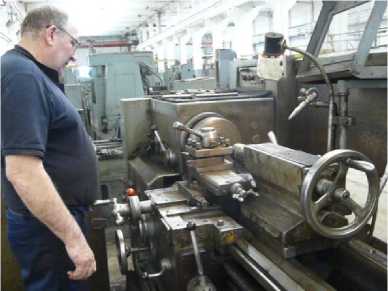

Рисунок 1 – Рабочая поза станочника стоя прямо

Таким образом, можно говорить, что 100 % своего рабочего времени станочник работает в положении стоя, при этом 40 % времени он выполняет работу стоя с наклоном корпуса, а 60 % – стоя прямо (рисунок 3).

Полученные значения согласуются с результатами, представленными в работе [5]. Автором этой работы было установлено, что 50 % своего рабочего времени станочник находится в положении стоя с наклоном корпуса, а нахождение рабочего в неудобной позе составляет 80 %. Учитывая вышесказанное, работу станочника можно отнести к классу 3.1 в соответствии с классификацией работ по тяжести [6-9].

Выводы.

– работа на станке возможна только в положении стоя, поэтому для снижения утомления и восстановления работоспособности станочнику необходимо обязательно делать перерывы на отдых в положении сидя;

– для выполнения работы на станке характерна поза с наклоном корпуса, в которой станочник находится до 40 % своего рабочего времени, что отрицательно сказывается на физиологическо-функциональном состоянии оператора-станочника.

а

б

Рисунок 2 – Рабочая поза стоя с наклоном корпусом: а – подвод режущего инструмента; б – установка вспомогательного инструмента.

Рисунок 3 – Распределение времени работы оператора-станочника в зависимости от рабочего положения.

ЭРГОНОМИЧЕСКИЕ ИССЛЕДОВАНИЯ РАБОЧЕЙ ПОЗЫ ОПЕРАТОРА-СТАНОЧНИКА ТОКАРНО-ВИНТОРЕЗНОГО

СТАНКА

Annotation. The article presents the results of the ergonomic researches working posture of the machine operator, making a detail like «shaft». It is established that work on the chasing lathe is only possible in a standing position. For performance of work on the lathe is characteristic the posture with tilt housing in which is the machine operator up to 40% of their working time.
