Кинетика распада переохлажденного аустенита экспериментальных экономно-легированных сталей инструментального класса при непрерывном охлаждении
Автор: Антонов Сергей Михайлович, Ахмедьянов Александр Маратович, Гасленко Михаил Игоревич, Рущиц Сергей Вадимович, Соколов Сергей Олегович, Крылова Светлана Евгеньевна, Якунина Ольга Александровна
Журнал: Вестник Южно-Уральского государственного университета. Серия: Металлургия @vestnik-susu-metallurgy
Статья в выпуске: 39 (298), 2012 года.
Бесплатный доступ

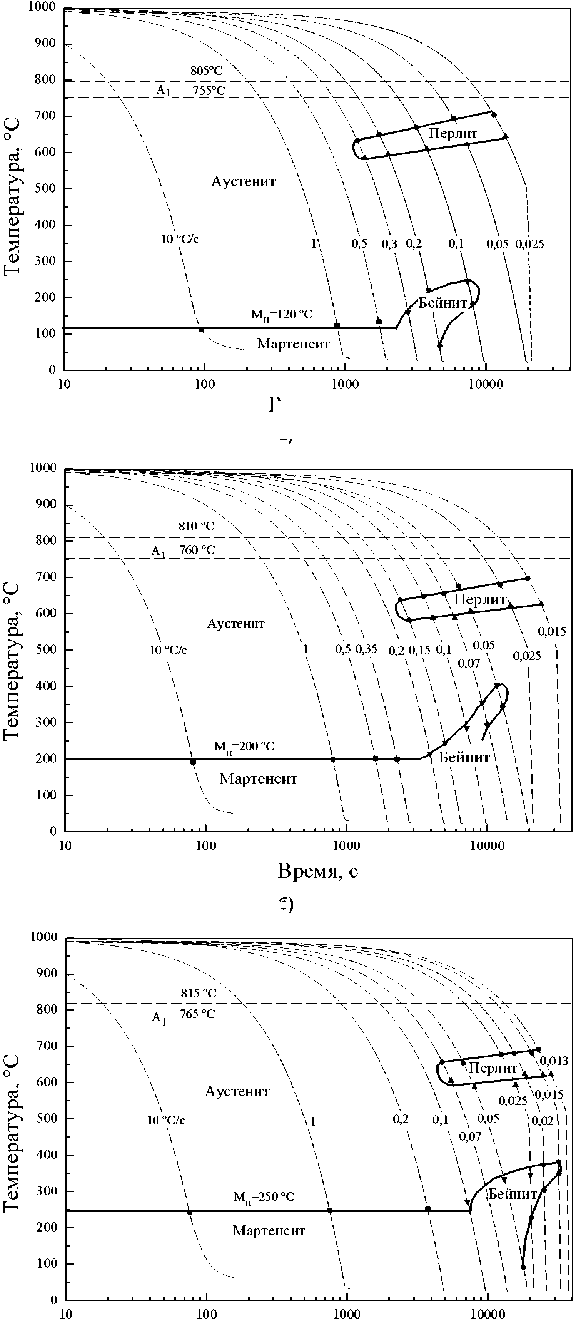

Определены критические точки трех опытных инструментальных сталей: 100Х3Г2МТР, 70Х3Г2ВТБ и 70Х3Г2ФТР. Изучена зависимость температуры начала мартенситного превращения от температуры аустенитизации. Построены термокинетические диаграммы распада переохлажденного аустенита, исследована микроструктура и микротвердость образцов, охлажденных с разными скоростями.
Валковая экономнолегированная сталь, критические точки, термокинетические диаграммы распада аустенита
Короткий адрес: https://sciup.org/147156769
IDR: 147156769
Список литературы Кинетика распада переохлажденного аустенита экспериментальных экономно-легированных сталей инструментального класса при непрерывном охлаждении
- Крылова С.Е. Влияние термической обработки на формирование структуры экономнолегированных сталей инструментального класса/С.Е. Крылова//Материалы международной научной конференции «Инновационная деятельность предприятий по исследованию, обработке и получению современных конструкционных материалов и сплавов». -М.: Машиностроение, 2009. -С. 410-420.
