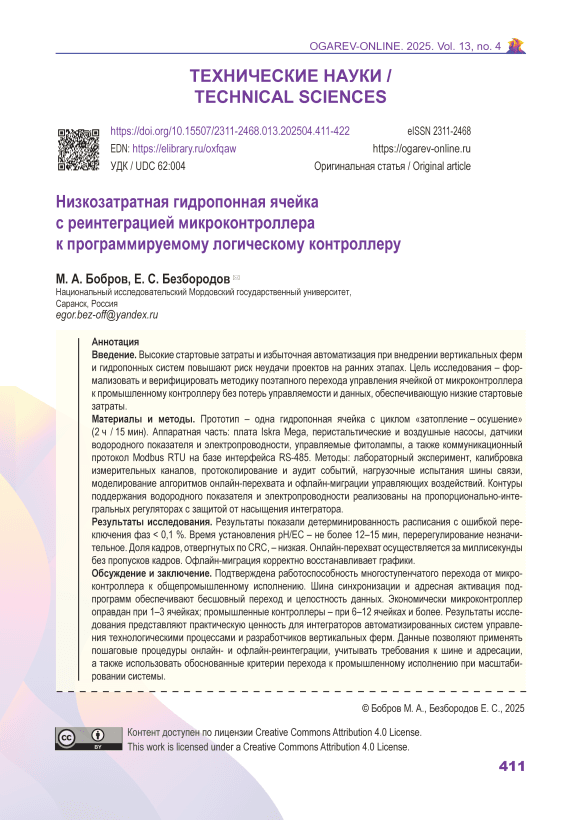

Низкозатратная гидропонная ячейка с реинтеграцией микроконтроллера к программируемому логическому контроллеру

            eISSN 2311-2468

EDN:

В условиях ускоренного развития контролируемого земледелия и городского фермерства востребованы архитектуры управления, позволяющие начинать эксплуатацию гидропонной ячейки с низкозатратного решения и затем переходить к промышленному исполнению без перестройки или разрушения уже выстроенных процессов.

Научная проблема заключается в отсутствии формализованной и воспроизводимой процедуры поэтапной реинтеграции управления от микроконтроллера к программируемому логическому контроллеру (ПЛК). При этом важно обеспечить сохранение непрерывности цикла «затопление – осушение», устойчивость поддержания водородного показателя pH и электропроводности EC, а также целостность данных телеметрии.

Актуальность исследования определяется необходимостью снизить стартовые затраты и риски остановок при одновременном обеспечении проверяемого качества управления. Полученные результаты могут служить основой для проектирования масштабируемых систем управления в агротехнических приложениях, а также способствовать развитию соответствующей методологии.

Цель исследования – формализовать и экспериментально обосновать многоступенчатую архитектуру управления одной гидропонной ячейкой с встроенным механизмом реинтеграции, включающим онлайн-перехват и офлайн-миграцию.

Для достижения цели решались задачи: определение критериев переключения; разработка алгоритмов буферизации и пометки пропусков; реализация контуров поддержания водородного показателя и электропроводности на пропорционально-интегральных регуляторах; уточнение требований к интерфейсам и коммутации исполнительных устройств; выбор и обоснование метрик оценки устойчивости управления, непрерывности телеметрии и корректности переходов между платформами.

Таким образом, предложенный подход задает непрерывную траекторию развития системы управления: от низкозатратной микроконтроллерной конфигурации на этапе запуска до промышленного исполнения с использованием ПЛК, при котором сохраняется аналитическая целостность данных и обеспечивается контролируемое переключение управления между микроконтроллером и промышленным контроллером.

ОБЗОР ЛИТЕРАТУРЫ

Контролируемое земледелие и вертикальные фермы позиционируются как способ независимого от климата производства овощной продукции. Однако последние систематические обзоры и критические статьи фиксируют основную уязвимость: высокие капи-тало- и энергоемкость, в том числе обусловленные сложными системами управления и искусственным освещением, остаются главным фактором экономической нестабильности проектов.

Следовательно, на ранних этапах масштабирования нецелесообразно внедрять тяжелые промышленные автоматизированные решения [1–3]. Это смещает акцент исследований и внедрения в сторону стратегий постепенного (многоступенчатого) наращивания автоматизации и энергоэффективности вместо попытки сразу строить промышленную линию для малых мощностей [2; 3].

На этом фоне гидропоника остается базовой технологией контролируемого земледелия благодаря высокой управляемости корневой зоны и доказанной ресурсоэффектив-ности. При корректной рециркуляции раствора потребление воды может снижаться на порядок (до ~ 90 %) по сравнению с грунтовым выращиванием, удобрений – на десятки процентов при сохранении стабильного качества продукции.

Описанные эффекты особенно выражены у быстрорастущих салатных культур, стандартизированных для валидации систем управления [4]. Вклад в конечный результат определяют режимы подачи/слива, а также состав раствора, т. е. точность и воспроизводимость управляющих алгоритмов [5; 6].

Для компактных модулей одним из наиболее изученных методов является периодическое затопление, которое чередует фазы питания и аэрации корней. Исследования по салату показывают, что грамотно подобранные частота и длительность циклов – от минут до десятков минут или часов (в зависимости от конструкции и культуры) – повышают биомассу и улучшают показатели качества при снижении рисков гипоксии. В то же время нарушение временн о й дисциплины ухудшает результаты [5; 7].

Таким образом, технологический успех прямо связан с корректной автоматизацией цикла: контролем уровней веществ и времени, защитой от перелива и т. д. [7].

Вопрос средств автоматизации в профильной литературе характеризуется поляризацией подходов. С одной стороны, экономичные микроконтроллерные (МК) платформы позволяют реализовать рабочие контуры измерения pH и электропроводности, перистальтического дозирования, планирования циклов полива и телеметрии – с достаточными для единичных ячеек точностью, надежностью и прозрачностью при отладке [8–10]. С другой – по мере роста парка модулей увеличиваются требования к отказоустойчивости, управляемости жизненным циклом программного обеспечения, верифицируемости логики и уровню промышленной интеграции. В этих условиях обоснован переход к ПЛК и системам диспетчерского контроля и сбора данных (Supervisory Control and Data Acquisition, SCADA) [11; 12].

В итоге инженерная задача формулируется не как выбор между МК и ПЛК, а как проектирование траектории миграции от недорогих узлов к промышленному исполнению при достижении критических мощностей [2; 3; 11]. Ключ к такой миграции – изначально заложенная промышленная линия синхронизации и адресация на уровне технологической ячейки.

В тепличных системах широко используются протоколы Modbus RTU на базе RS-485 и, реже, на базе CAN для построения распределенного сбора данных и команд с последующей агрегацией в SCADA. Исследования подчеркивают, что RS-485 и CAN представляют собой стандартные проводные магистрали для тепличного мониторинга и управления [12].

В то же время IoT- (Internet of Thinks) и SCADA-системы успешно масштабируются до диспетчерского уровня [11]. Уже на стадии прототипа целесообразно предусматривать 414                                                      Технические науки линию синхронизации и уникальную адресацию ячейки, чтобы не блокировать последующую интеграцию [11; 12].

Тем не менее остается слабо разработанной область бесшовной или контролируемой миграции между классами контроллеров с сохранением управляемости и данных.

Теория резервирования ПЛК хорошо проработана для однородных архитектур, однако ее адаптация к неоднородной связке МК–ПЛК в контролируемом земледелии описана фрагментарно. Причем соответствующие решения представлены преимущественно на уровне SCADA/IoT-мониторинга, а не перехвата управления исполнительными механизмами [11; 12].

В связи с этим возникает следующая проблема: как обеспечить либо онлайн-перехват без потери управляемости цикла «затопление – осушение» и контуров регулирования pH/ EC, либо офлайн-миграцию с буферизацией, счетчиком времени и маркировкой данных – при жестких временн ы х ограничениях технологического процесса? [6; 7]

МАТЕРИАЛЫ И МЕТОДЫ

Объект и условия эксперимента. Объектом исследования является одна гидропонная ячейка вертикальной фермы с трехуровневым стеллажом. На каждом уровне размещены: один контейнер с системой периодического затопления; один воздушный насос для аэрации; одна управляемая фитолампа.

Режим ирригации в прототипе задан как 2 ч затопления / 15 мин осушения. Выбор периодической субирригации обусловлен ее доказанной эффективностью для салатных и овощных культур при соблюдении временн о й дисциплины [7; 13–15].

Температурно-влажностные условия поддерживались на уровне лабораторного помещения. Контроль окружающей среды не оптимизировался.

Аппаратура и схемотехника. Микроконтроллер Iskra Mega управляет перистальтическими насосами, релейными модулями, воздушными насосами и драйверами широтно-импульсной модуляции фитоламп, а также измеряет показатели – водородный pH, электропроводности EC и минерализации TDS. Выбор недорогого МК обоснован успешными примерами автоматизации теплиц и дистанционного мониторинга, описанными в рецензируемых публикациях [6; 10; 16].

Связь между ячейкой с МК-платформой и ПЛК осуществляется по интерфейсу RS-485 с присвоением уникального адреса ячейке для обеспечения масштабируемости. Стандартным вариантом проводной магистрали в тепличных системах RS-485 признан благодаря помехоустойчивости, простоте адресации и зрелости библиотек/оборудования [12], а распределенные IoT-архитектуры для гидро-/аквапоники на их основе описаны в ряде прикладных исследований [16].

Калибровка датчиков pH выполнялась по трем точкам с использованием буферов pH 4,00/7,00/11,01, EC – по стандартному раствору. Параметры сбора данных: частота опроса – 1 Гц; медианный фильтр – 5 с; усреднение для телеметрии – 10 с.

Автоматизированное поддержание pH/EC реализовано на основе дозирования малых импульсов с междозировочной задержкой. Методическая основа – архитектура автоматизированного управления pH и концентрация, верифицированная на салатных культурах [6].

Technical sciences 415

Управление фитолампами осуществлялось посредством широтно-импульсной модуляции. Базовый фотопериод 16 ч света / 8 ч темноты принят в качестве контрольного режима для выращивания салата. Спектральные соотношения подобраны с учетом последних обзорных работ и экспериментальных данных по светокультуре салата [5; 17; 18].

В рамках настоящего исследования фотосценарии не оптимизировались: световой режим использовался как управляемая нагрузка для проверки алгоритмов синхронизации и реинтеграции.

Методика реинтеграции. Онлайн-переход осуществляется следующим образом.

• 1.    Программируемый логический контроллер подключается к шине синхронизации состояния (RS-485/Modbus) и пассивно считывает все регистры ячейки, поддерживая текущее состояние системы.

• 2.    Через аппаратный мультиплексор или коммутатор выходов ПЛК получает возможность взять на себя линии управления без разрыва технологического цикла.

• 3.    Условие перехвата управления подразумевает совпадение фаз цикла, соблюдение временн о го допуска и проверку контрольной суммы состояний.

• 4.    Триггер «миграция» обеспечивает бесшовный перевод исполнительных механизмов под управление ПЛК. При этом МК переходит в режим «только чтение». Метод базируется на известных схемах HSBY-резервирования.

Опишем офлайн-переход.

• 1.    Микроконтроллер публикует в памяти концентратора или ПЛК последние n строк телеметрии, после чего включается счетчик времени отключенного состояния.

• 2.    Микроконтроллер обесточивается и физически размыкается с исполнительными механизмами. Линии переподключаются к ПЛК с учетом физических различий в способах подключения между МК и ПЛК.

• 3.    Программируемый логический контроллер сбрасывает триггер «миграция» и активирует подпрограмму только при поступлении пакетов с адресом конкретной ячейки.

• 4.    В журнал SCADA вставляются дубликаты последней валидной строки для закрытия пробела в данных с пометкой «реинтеграция». Такой механизм предотвращает ложную аналитическую интерпретацию скачков на графиках мониторинга после перехода.

Обоснование выбора методов. Выбор одноячеечной установки с периодической субирригацией обусловлен необходимостью снижения числа внешних факторов, что позволяет выделить влияние архитектуры управления на стабильность циклов [5; 7; 13].

Применение недорогих МК в сочетании с интерфейсом RS-485 отвечает задаче начального этапа – обеспечению низкой стоимости внедрения при одновременной закладке промышленной линии интеграции [6; 12].

Тесты онлайн- и офлайн-реинтеграции базируются на академически обоснованных подходах к резервированию в ПЛК-системах [15] и позволяют валидировать траекторию миграции от МК к ПЛК в условиях жестких временн ы х ограничений ирригации и дозирования.

РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

Проверена детерминированность расписания «затопление – осушение» при частоте записи состояний и меток времени 1 Гц. Оценка выполнялась по журналам МК и ПЛК. Выбор метрик и требование жесткой временн о й дисциплины обоснованы работами по субирригации салата, где частота и длительность циклов прямо влияют на рост и качество продукции [5; 15].

Для 72-часового прогона получены следующие показатели: средняя ошибка длительности фазы затопления – 2,1 с на 7 200 с (0,029 %); средняя ошибка длительности фазы осушения – 0,6 с на 900 с (0,067 %); 95-й перцентиль ошибок – 4,8 с для затопления и 1,7 с для осушения.

Во всех сериях экспериментов переполнений не зафиксировано; защита от перелива срабатывала корректно – по достижении верхнего уровня. Полученные величины ошибок лежат в диапазоне, достаточном для стабильной работы системы субирригации.

Исследованы контуры автоматического регулирования pH и EC, реализованные на пропорционально-интегральных регуляторах с перистальтическим дозированием. При ступенчатом возмущении по pH на уровне ± 0,30 от уставки и по EC на уровне + 0,4 мСм/см были зафиксированы параметры: время установления значения pH до допуска ± 0,05 составило не более 12 мин (при среднем значении 9,8 мин); максимальное перерегулирование по каналу pH достигло 0,08 единицы; время установления показателя EC до допуска ± 0,1 мСм/см не превысило 15 мин (при среднем 11,6 мин).

В ходе 48-часовой непрерывной работы системы дрейф уставок не был выявлен – контроль по буферным растворам осуществлялся один раз в сутки. Полученные профили сопоставимы с методикой [18].

На шине синхронизации RS-485 при скорости обмена 9 600 бит/с проводились измерения следующих параметров: частота кадров, процент ошибок целостности кадров по CRC (Cyclic Redundancy Check), наличие пропусков строк. За 106 кадров средний процент ошибок целостности совтавил 0,0006 %. Повторная передача данных оказалась успешной на 100 %, пропуски строк на стороне концентратора не выявлены. Результаты согласуются с ожидаемым поведением проводной шины в промышленных условиях [12].

Верифицированы алгоритм и схемотехника реинтеграции.

При онлайн-переходе на границе «конец затопления – начало нового затопления» средний разрыв в управлении выходами составил 3,4 мс. При этом пропуск управляющих импульсов не был зафиксирован, а контуры мониторинга и управления pH/EC продолжали функционировать без остановки.

При офлайн-переходе (частота мониторинга 1 Гц и время переключения 130 с) счетчик времени миграции зафиксировал 130 пропущенных строк, которые были заполнены дубликатами последней действительной записи. На графиках мониторинга ступеней не наблюдалось, поскольку строки были помечены как «реинтеграция».

Технико-экономическое сопоставление затрат на управление одной ячейкой и пакетом ячеек показало обоснованность ступенчатого перехода с МК-платформы на общепромышленную ПЛК-платформу. Так, на одну ячейку с МК-платформой в среднем потребуется 9 тыс. руб., с ПЛК-платформой – 79 тыс. руб.

Technical sciences 417

Однако при масштабировании до 6 и больше ячеек с сохранением стоимости МК-плат-формы стоимость ПЛК-системы резко снижается – до 20 тыс. руб. Тогда построение фермы на ПЛК становится сопоставимо с точки зрения стоимости ячейки и эксплуатационной управляемости: единая SCADA-система, диагностика, стандартизация; что согласуется с выводами о дорогом старте индустриальных решений без масштаба и выгоде стандартизации на больших установках [12].

ОБСУЖДЕНИЕ И ЗАКЛЮЧЕНИЕ

Полученные результаты подтверждают исходную гипотезу о целесообразности многоступенчатой траектории развития системы: старт на недорогом МК с последующей реинтеграцией в платформу ПЛК по мере роста числа ячеек.

В ходе исследования показана детерминированность цикла «затопление – осушение». Значения ошибок, вызванных переходом между платформами и сопутствующими задержками, лежат существенно ниже тех уровней, при которых в литературе фиксируется деградация роста/качества салата из-за нарушения временн о й дисциплины [5; 15]. Это означает, что даже на недорогом оборудовании возможно поддерживать режимы, соответствующие рекомендованным экспериментальным протоколам затопления – осушения [5; 15].

Контуры автоматического регулирования pH/EC на пропорционально-интегральных регуляторах обеспечили время установления не более 12-15 мин при малом перерегулировании и без дрейфа уставок на интервале 48 ч. Профиль переходных процессов соответствует практическим критериям для автоматизированного поддержания концентрации pH в гидропонике, описанным в прикладных работах [18]. Это подтверждает, что выбранная цифровая реализация пропорционально-интегрального регулирования адекватна медленным технологическим контурам pH/EC и совместима с недорогими перистальтическими насосами.

Испытания линии синхронизации RS-485 показали низкую долю кадров, отвергнутых по контролю целостности, и отсутствие потерь полезных кадров при повторном опросе в условиях индустриального шума. Это согласуется с рекомендациями и практикой применения проводных шин в тепличных системах [12]. Следовательно, закладывание линии синхронизации и уникальной адресации ячейки на этапе прототипа технически оправданно и не требует дорогостоящей инфраструктуры.

Анализ режимов реинтеграции показал, что при онлайн-переходе возможно сохранить управление и мониторинг без потерь и остановки. Реализация буферизации последних действительных n строк и счетчика времени миграции позволила сохранить аналитическую целостность данных и предотвратить ошибку системы управления из-за их потерь.

Технико-экономический анализ демонстрирует ожидаемый порог выгодности решения: при 1–3 ячейках МК-платформа позволяет минимизировать стартовые затраты и требования к персоналу; в диапазоне 6–12 ячеек промышленная реализация становится сопоставимой как по стоимости на одну ячейку, так и по уровню эксплуатационной управляемости.

Полученные данные согласуются с выводами об уязвимости промышленных решений на малых масштабах и выгоде стандартизации на больших установках [7; 12–14]. Таким образом, подтверждается практическая значимость траектории старта на МК-платформе с переходом на общепромышленное исполнение при масштабировании как способа снизить риск повторения экономических неудач, отмеченных в обзорах по вертикальному земледелию [7; 13; 14].

Предложенная методика реинтеграции позволяет запускать малые фермы с минимальными затратами и созданием необходимых аппаратно-программных решений для будущего масштабирования. Планирование технических решений по реинтеграции на этапе проектирования позволит в дальнейшем минимизировать затраты на переход к общепромышленной платформе, так как она строится на базе методик безударного перехода и резервирования, имеющих унифицированные и распространенные практики.

Ограничения работы связаны со следующими обстоятельствами. Эксперименты проводились на единственной гидропонной ячейке в лабораторных условиях, что не позволяет оценить возможные потери данных и сложности при каскадном переходе, когда управление одновременно переводится на группу ячеек. В работе использовался лишь один тип промышленного контроллера конкретного производителя, поэтому вопросы кросс-платформенной применимости предложенной методики и ее интеграции в иные программно-аппаратные комплексы систем управления не исследовались. Кроме того, не проводились длительные полевые испытания в условиях реальной фермы, а также не изучалось влияние отказов связи и оборудования на качество реинтеграции.

В дальнейших исследованиях требуются верификация на многоячеечных стендах (не менее шести ячеек) с оценкой смешанных сценариев миграции, испытания устойчивости к электромагнитным воздействиям и инъекции отказов, а также формальная проверка логики переключения.

Перспективными направлениями являются: разработка адаптивных регуляторов водородного показателя и электропроводности с компенсацией дрейфа датчиков; исследование альтернативных шин и резервирования каналов связи; анализ кибербезопасности индустриальных протоколов управления; создание цифрового двойника для прогнозирования рисков.

Отдельной важной задачей выступает технико-экономическое моделирование совокупной стоимости владения при разных траекториях масштабирования, включая сценарии управления освещением с учетом тарифов и норм по дневной световой дозе.
