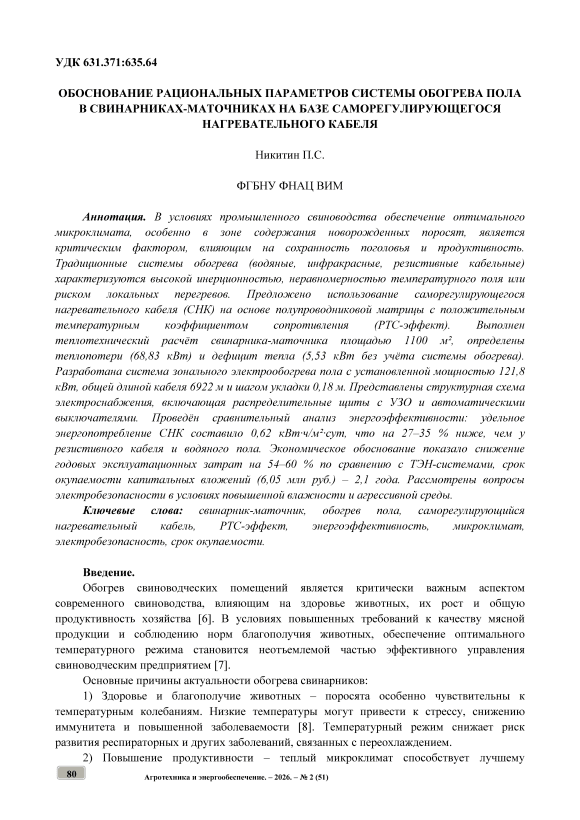

Обоснование рациональных параметров системы обогрева пола в свинарниках-маточниках на базе саморегулирующегося нагревательного кабеля

Введение.

Обогрев свиноводческих помещений является критически важным аспектом современного свиноводства, влияющим на здоровье животных, их рост и общую продуктивность хозяйства [6]. В условиях повышенных требований к качеству мясной продукции и соблюдению норм благополучия животных, обеспечение оптимального температурного режима становится неотъемлемой частью эффективного управления свиноводческим предприятием [7].

Основные причины актуальности обогрева свинарников:

• 1)    Здоровье и благополучие животных – поросята особенно чувствительны к температурным колебаниям. Низкие температуры могут привести к стрессу, снижению иммунитета и повышенной заболеваемости [8]. Температурный режим снижает риск развития респираторных и других заболеваний, связанных с переохлаждением.

• 2)    Повышение продуктивности – теплый микроклимат способствует лучшему

  80                  Агротехника и энергообеспечение. – 2026. – № 2 (51)

усвоению кормов и быстрому набору массы. При оптимальной температуре свиньи потребляют меньше кормов для поддержания температуры тела, что повышает эффективность кормления [6].

• 3)    Экономическая эффективность – снижение расходов на ветеринарное обслуживание за счет уменьшения заболеваемости [9]. Здоровые и быстро растущие животные достигают убойного веса быстрее, что ускоряет оборот капитала.

• 4)    Соответствие стандартам и нормам - соблюдение санитарно-гигиенических норм и стандартов содержания животных, в том числе температурных режимов [7].

В условиях роста стоимости энергетических ресурсов и необходимости реализации политики энергосбережения особую актуальность приобретает разработка и внедрение энергоэффективных систем электрообогрева животноводческих помещений [10]. Традиционные способы отопления, основанные на использовании конвективных или централизованных водяных систем, зачастую характеризуются значительными тепловыми потерями, сложностью эксплуатации и недостаточной гибкостью регулирования [2]. В связи с этим значительный научный и практический интерес представляет применение современных электротехнических решений, обеспечивающих локализованный, равномерный и экономически обоснованный нагрев.

Одним из перспективных направлений является использование саморегулирующихся нагревательных кабелей, обладающих способностью автоматически изменять уровень тепловыделения в зависимости от температуры окружающей среды [3, 4]. Данная технология позволяет поддерживать требуемые параметры микроклимата без применения сложных систем управления, обеспечивает высокий уровень безопасности эксплуатации и способствует снижению удельных затрат электроэнергии.

Цель работы – разработка и обоснование энергоэффективной системы обогрева свинарника на основе саморегулирующегося нагревательного кабеля, обеспечивающей создание оптимального микроклимата при минимизации энергетических затрат.

Материалы и методы.

Объектом исследования является типовой свинарник-маточник площадью 1100 м² с расчётной наружной температурой –25 °C (для умеренно-холодного климатического региона) [11]. Требуемая температура внутреннего воздуха: в зоне содержания свиноматок – 20 °C, в зоне поросят – 28–32 °C (локально на поверхности пола) [7, 8].

Выполнен аналитический обзор нормативных документов (СП 106.13330 [7], ГОСТ 30494–2011 [12], ПУЭ [5]) и современных систем обогрева [1, 2]. Разработана структурная схема системы электроснабжения с зональным принципом управления. Проведены теплотехнические расчёты теплопотерь через ограждающие конструкции, инфильтрацию и вентиляцию по стандартной методике [11]. Определены требуемая установленная мощность, длина и шаг укладки саморегулирующегося кабеля марки 30SLT2-CR (30 Вт/м при 10 °C, рабочее напряжение 220 В) [3]. Оценка энергоэффективности выполнена путём сравнения удельного энергопотребления с альтернативными системами (резистивный кабель, водяной тёплый пол, инфракрасные излучатели, ТЭН-системы) [4]. Экономический анализ включал расчёт капитальных затрат, годовых эксплуатационных расходов, срока окупаемости и совокупного экономического эффекта с учётом снижения падежа и увеличения привесов [9]. Вопросы электробезопасности рассмотрены в соответствии с требованиями ПУЭ для помещений с повышенной влажностью и агрессивной средой [5].

Для верификации расчётных параметров использовались данные производителя саморегулирующегося кабеля (ОКБ «Гамма»), а также результаты измерений, выполненных с помощью регистратора многоканального РМТ29/М2 и токовых клещей Hioki 3283 (в рамках лабораторных испытаний макета системы).

Результаты и обсуждение.Теплотехнический расчёт свинарника-маточника.

На основе теплотехнического расчёта установлены суммарные теплопотери здания (таблица 1). При расчётной разности температур внутреннего и наружного воздуха 45 °C основные потери приходятся на стены, кровлю и инфильтрацию воздуха. Пол, несмотря на меньший градиент, является критическим элементом, поскольку через него осуществляется локальный обогрев.

Таблица 1 – Теплопотери через ограждающие конструкции

Элемент конструкции	Площадь, м²	Коэффициент теплопередачи, Вт/м²·К	ΔT, °C	Теплопотери, кВт
Стены	960	0,45	45	19,44
Кровля	1000	0,35	45	15,75
Пол (внешние потери)	1000	0,50	20	10,00
Окна и проёмы	40	2,80	45	5,04
Инфильтрация воздуха	—	—	—	18,60
Итого	–	–	–	68,83

С учётом биологического тепловыделения животных (свиноматки – 0,35 кВт/гол., поросята – 0,05 кВт/гол., откормочные – 0,18 кВт/гол.) тепловой баланс оказался отрицательным (дефицит 5,53 кВт), что подтверждает необходимость искусственного обогрева (таблица 2).

Таблица 2 – Тепловой баланс с учётом тепловыделения животных

Источник тепла/потерь	Количество	Удельная мощность	Суммарная мощность, кВт
Свиноматки	100 голов	0,35 кВт	35,0
Поросята	400 голов	0,05 кВт	20,0
Откормочные свиньи	200 голов	0,18 кВт	36,0
Теплопотери здания	–	–	68,83
Вентиляционные потери	–	–	18,60
Итого дефицит тепла	–	–	-5,53

Расчёт параметров системы электрообогрева.

Для компенсации теплопотерь и создания локальных зон повышенной температуры (для поросят) разработана система зонального обогрева пола на основе саморегулирующегося кабеля. Расчёт удельной мощности по функциональным зонам представлен в таблице 3.

Таблица 3 – Расчётная мощность системы по зонам свинарника

Функциональная зона	Площадь, м²	Требуемая температура пола, °C	Удельная тепловая нагрузка, Вт/м²	Коэффициент потерь	Расчетная мощность, кВт
Зона поросят	250	32	140	1,15	40,25
Зона свиноматок	400	22	100	1,10	44,00
Зона откорма	300	20	90	1,08	29,16
Проходные зоны	50	18	60	1,05	3,15
Технические зоны	100	15	50	1,05	5,25
Итого	1100	–	–	–	121,81

Исходя из выбранного кабеля с линейной мощностью 22 Вт/м (среднее значение в рабочем диапазоне) и коэффициентом запаса 1,25, общая длина кабеля составила 6922 м, шаг укладки – 0,18 м. Установленная мощность системы – 121,8 кВт, суммарный ток нагрузки – 185 А (при трёхфазном питании 380/220 В).

Схема электроснабжения и автоматизация.

Разработана структурная схема системы (рисунок 1), включающая главный распределительный щит с автоматическими выключателями (характеристика C, допускающая пусковые токи), устройства защитного отключения (УЗО, 30 мА), а также зональные щиты управления. Принцип зонального подключения позволяет отключать отдельные участки для обслуживания без остановки всей системы. Благодаря саморегулирующимся свойствам кабеля сложные терморегуляторы не требуются – автоматическая коррекция мощности происходит на физическом уровне.

СХЕМА ЭЛЕКТРООБОГРЕВА СВИНАРНИКА на основе саморегулирующегося нагревательного кабеля

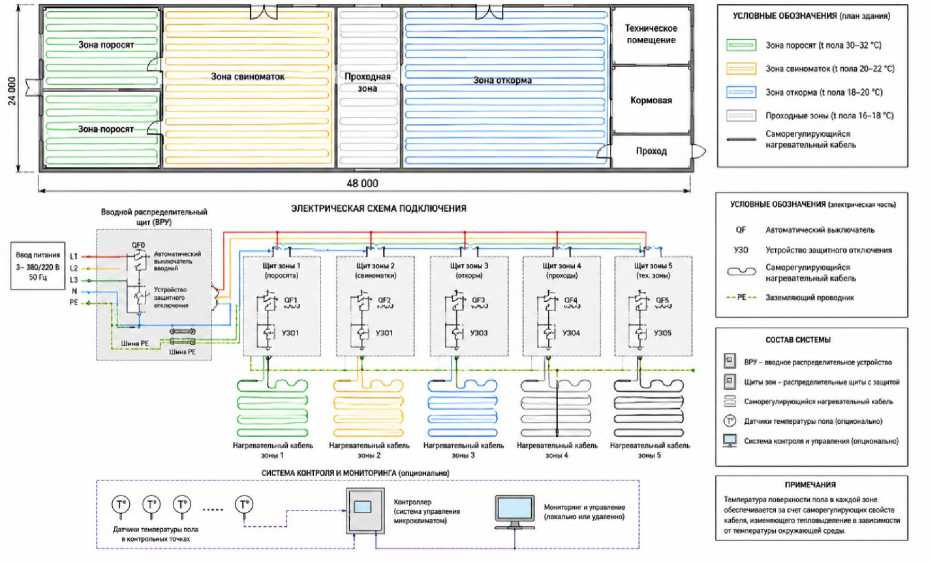

Рисунок 1 – Структурная схема системы электроснабжения обогрева пола свинарника

Оценка энергоэффективности.

Сравнительный анализ удельного энергопотребления (таблица 4) показал, что система на основе СНК обладает наилучшими показателями: 0,62 кВт·ч/м²·сут, что на 27 % ниже, чем у водяного тёплого пола, и на 35 % ниже, чем у резистивного кабеля. Высокий КПД (92 %) и автоматическая адаптация к тепловой нагрузке обеспечивают существенную экономию электроэнергии.

Таблица 4 – Сравнение энергоэффективности систем обогрева пола

Показатель	Саморегулирующийся кабель	Резистивный кабель	Водяной тёплый пол
Удельное энергопотребление, кВт·ч/м²·сут	0,62	0,85	0,75
КПД системы, %	92	78	81
Время выхода на режим, ч	3–4	5–6	6–8
Точность поддержания температуры	высокая	средняя	средняя
Потери энергии	низкие	высокие	средние
Адаптация к нагрузке	автоматическая	отсутствует	ограниченная

Экономическое обоснование.

Капитальные затраты на внедрение системы (таблица 5) составили 6,053 млн руб., включая стоимость кабеля, теплоизоляции, распределительного оборудования и монтажных работ. Годовые эксплуатационные расходы (электроэнергия, обслуживание, ремонт) для СНК – 2,114 млн руб., что на 54 % ниже, чем для ТЭН-системы (4,612 млн руб.). С учётом дополнительного эффекта от снижения падежа поросят (320 тыс. руб./год) и увеличения привесов (410 тыс. руб./год) совокупный годовой экономический эффект достиг 2,828 млн руб., а срок окупаемости – 2,1 года (таблица 6).

Таблица 5 – Структура капитальных затрат на внедрение системы электрообогрева

Статья затрат	Объем работ	Стоимость единицы, руб.	Суммарные затраты, тыс. руб.
Саморегулирующийся кабель	6922 м	420 руб./м	2908,0
Теплоизоляция пола	1100 м²	850 руб./м²	935,0
Распределительные щиты и автоматика	5 комплектов	180 000	900,0
Кабельная арматура и соединения	комплект	—	320,0
Монтажные работы	1100 м²	600 руб./м²	660,0
Пусконаладочные работы	объект	—	180,0
Проектирование системы	объект	—	150,0
Итого капитальные затраты		—	—     6053,0

Таблица 6 – Структура капитальных затрат на внедрение системы электрообогрева

Показатель	Значение
Годовая экономия электроэнергии относительно ТЭН-системы	226 800 кВт·ч
Годовая экономия денежных средств	2 098,0 тыс. руб.
Снижение эксплуатационных затрат	54–60 %
Дополнительный экономический эффект от снижения падежа	320,0 тыс. руб./год
Дополнительный эффект от прироста массы животных	410,0 тыс. руб./год
Совокупный годовой экономический эффект	2828,0 тыс. руб./год
Капитальные вложения	6053,0 тыс. руб.
Срок окупаемости	2,1 года
Рентабельность проекта	38–45 %

Электробезопасность и эксплуатация.

В условиях повышенной влажности (75–85 %) и наличия агрессивных газов (аммиак, сероводород) система соответствует требованиям ПУЭ [5]: применены кабели с фторполимерной оболочкой (IP67), экранирующая оплётка, УЗО с током утечки 30 мА, система заземления. Максимальная температура оболочки кабеля не превышает 85 °C, а саморегуляция предотвращает локальный перегрев [3]. Регламентировано периодическое измерение сопротивления изоляции и тепловизионный контроль.

Заключение.

В результате проведённых исследований разработана и обоснована система электрообогрева пола свинарника-маточника на основе саморегулирующегося нагревательного кабеля. Основные выводы:

• 1.    Теплотехнический расчёт показал, что суммарные теплопотери здания составляют 68,83 кВт, а дефицит тепла без учёта обогрева – 5,53 кВт, что требует внедрения системы искусственного обогрева.

• 2.    Определены параметры системы: установленная мощность 121,8 кВт, длина кабеля 6922 м, шаг укладки 0,18 м, удельная мощность по зонам от 50 до 140 Вт/м².

• 3.    Применение саморегулирующегося кабеля обеспечивает снижение удельного энергопотребления на 27–35 % по сравнению с резистивными и водяными системами, а также автоматическую адаптацию к локальным тепловым условиям.

• 4.    Экономическая эффективность подтверждена: годовая экономия эксплуатационных затрат достигает 54–60 %, срок окупаемости капитальных вложений – 2,1 года.

• 5.    Разработанная система соответствует требованиям электробезопасности для животноводческих помещений с повышенной влажностью и агрессивной средой.

• 6.    Полученные результаты позволяют рекомендовать предложенное техническое решение для широкого внедрения в промышленном свиноводстве как энергоэффективную, надёжную и экономически целесообразную альтернативу традиционным системам обогрева.
