Обучение с подкреплением для задачи позиционирования манипулятора с анизотропной функцией награды

Задача перемещения схвата манипулятора в заданную точку рабочей зоны лежит в основе большинства промышленных и сервисных роботизированных операций. Классические методы, опирающиеся на аналитическое или численное решение обратной кинематической

(с) Полещук Ф.А., Соколов С. В., 2026

• (с) Федеральное государственное автономное образовательное учреждение высшего образования «Московский физико-технический институт (национальный исследовательский университет)», 2026

2.    Постановка задачи

задачи и последующее планирование траектории, чувствительны к точности модели и вычислительно затратны. Обучение с подкреплением (Reinforcement Learning, RL) предлагает альтернативу: агент обучается непосредственно из опыта взаимодействия со средой, не требуя полной модели динамики и обратных кинематических преобразований [1, 2]

Центральную роль в RL играет функция награды, задающая критерий качества поведения. Проектирование награды является одним из наиболее критических этапов применения RL в робототехнике, поскольку именно она определяет, какое поведение будет освоено агентом [3]. В задачах позиционирования естественной метрикой является евклидово расстояние до цели, но оно симметрично по всем осям. Между тем рабочая зона манипулятора, как правило, анизотропна: основное направление подхода к объекту выделено конструктивно, а боковые и вертикальные смещения могут быть скорректированы за счёт избыточных степеней свободы. Следовательно, изотропная метрика не отражает истинные приоритеты задачи и может неоправданно жёстко ограничивать свободу манёвра.

Идея анизотропного масштабирования ошибок в награде была ранее предложена для неголономного колесного робота [4] и показала высокую эффективность. В данной работе этот принцип переносится на трёхмерный манипулятор с шестью вращательными степенями свободы, но с существенной модификацией: поперечная ошибка не просто ослабляется, а ограничивается сверху продольной составляющей. Это формирует коническую область допустимых отклонений, ширина которой пропорциональна расстоянию до цели. Основной вклад заключается в обосновании и экспериментальной проверке того, что такая структура награды позволяет агенту строить гибкие траектории, сокращая продольную дистанцию до цели, но не позволяя отклонениям становиться несоразмерно большими.

Объектом управления является манипулятор с шестью вращательными парами. Его конфигурация описывается вектором обобщённых координат q G R⁶, каждый элемент которого ограничен механическими упорами: (/min ^ qt ^ qm^nax. Положение рабочего органа (схвата) в трёхмерном пространстве определяется нелинейным отображением прямой кинематики p_ee = f(q). Вследствие избыточности (dim q > dimp_ee) одно и то же положение схвата может быть достигнуто бесконечным числом конфигураций.

Целевая точка g 'задаётся случайным образом в ptибочей 'зоне, вытянутой вдоль оси ж (направление вперёд от основания). Задача считается успешно выполненной, когда расстояние ||g — p_ee|| становится меньше порога е.

Управление осуществляется в дискретном времени с постоянным шагом At. На каждом шаге агент формирует действие a G [—1,1]6, которое интерпретируется как инкремент обобщённых координат:

q<“ ^= q + ^ a. (1)

Полученное командное значение ограничивается по каждому суставу и подаётся на сервоприводы, реализующие позиционное управление. Подобный подход инкрементального управления широко используется в задачах RL для манипуляторов, поскольку снижает размерность пространства действий и повышает стабильность обучения [1, 5].

Наблюдение, предоставляемое агенту, включает синусы и косинусы углов (чтобы избежать разрывности углового представления), обобщённые скорости, текущую цель, положение схвата и предыдущее действие. Таким образом, агент располагает полной информацией о мгновенном кинематическом состоянии и задании, но не имеет явной модели динамики.

3.    Анизотропная функция награды с ограничением поперечной ошибки

Вместо традиционной изотропной награды г = — |g — pee|| мы конструируем награду, которая по-разному учитывает продольную и поперечную составляющие вектора ошибки. Пусть e = g — pee — текущий вектор ошибки, d = |e|. Определим направление на цель u = e/d (при d > 0). Тогда ошибку можно разложить на продольную и поперечную компоненты:

е^ = e • u = d,     e _± = e - ер,      df = ||e f|.                     (2)

Ключевая идея состоит в том, чтобы не просто ослабить штраф за поперечную ошибку, а ограничить её влияние величиной продольной ошибки. Для этого вводится эффективная поперечная ошибка:

df = max(0 , d_f — d).                               (3)

Когда df C d. поперечная ошибка полностью игнорируется — df = 0. Ес.тн же df > d. то в штраф входит только превышение над d, то есть df = df — d. Таким образом, боковые и вертикальные отклонения начинают штрафоваться только тогда, когда они становятся больше текущего расстояния до цели. Геометрически это задаёт коническую «воронку» с вершиной в целевой точке: внутри конуса ( df C d) агент не получает штрафа за поперечные смещения, а при выходе за его пределы штраф растёт линейно по величине нарушения.

Базовая награда принимает вид

Па_se = — ^d² + ( с • df ) ²,                               (4)

где коэффициент с усиливает штраф за превышение поперечного порога, делая выход за пределы воронки ощутимым.

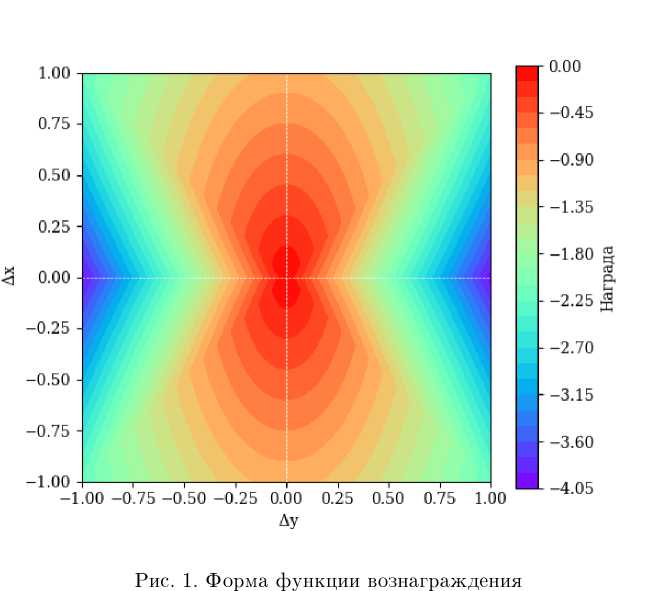

Физическая интерпретация такой награды: формируется анизотропная потенциальная яма с плоским дном внутри конуса допустимых отклонений (рис. 1). Пока робот движется внутри конуса, он «не чувствует» поперечных сил и может свободно маневрировать, используя избыточность для скорейшего сокращения продольного расстояния d. При попытке слишком сильно отклониться (выйти из воронки) возникает резкий возвращающий градиент. Это сочетает свободу бокового манёвра с гарантией глобальной сходимости к цели — целевая точка остаётся единственным минимумом.

К базовой награде добавляются регуляризационные компоненты, обеспечивающие плавность и безопасность движений [3]:

• •    штраф за резкие изменения управления: —A_a|a|²;

• •    квадратичный штраф за выход суставов за допустимые пределы;

• •    штраф за самопересечения звенвев;

• •    терминальный бонус +В при достижении е-окрестности цели.

4.    Алгоритм обучения

Совокупная награда на каждом шаге:

г = r_ba8е- Mal^{2 -} А_у £(max(0,gm^{in -} qi) + max(0,^ ^- q^max)2) ^-       ...

tl

^c • Icollision + ^В • Id

Для обучения используется алгоритм CrossQ [6] — вариант мягкого актор-критика (Soft Actor-Critic, SAC) [7], в котором применяется пакетная нормализация в сетях критика и отсутствуют целевые сети (target networks). CrossQ достигает современного уровня эффективности выборки при отношении числа обновлений к числу взаимодействий со средой (UTD), равном 1, что существенно снижает вычислительные затраты по сравнению с аналогами, такими как REDQ и DroQ, требующими высоких UTD-значений [6]. Эффективность CrossQ была дополнительно подтверждена в работах по масштабированию алгоритма с использованием нормализации весов [8].

Алгоритм SAC [7], лежащий в основе CrossQ, хорошо зарекомендовал себя в задачах управления роботами-манипуляторами благодаря встроенному механизму максимизации энтропии, который автоматически балансирует исследование и эксплуатацию [5, 9].

Для ускорения сбора данных обучение ведётся параллельно в нескольких экземплярах среды. Оценка качества агента периодически выполняется на отдельном экземпляре среды.

5.    Результаты и обсуждение

На рисунке 2 показаны траектории схвата, записанные в нескольких тестовых эпизодах после обучения агента с предложенной функцией награды. Отчётливо видно, что траектории не являются прямолинейными — на начальном этапе агент может заметно отклоняться по осям у и z, используя избыточность манипулятора для скорейшего продвижения вперёд. Благодаря механизму «воронки» поперечные смещения остаются соразмерными текущему расстоянию до цели; как только отклонение пытается превысить продольную дистанцию, включается штраф, возвращающий схват внутрь допустимого конуса. По мере приближения цели ширина воронки сужается, и траектория стягивается к целевой точке без лишних осцилляций.

Важно отметить следующие качественные особенности:

• •    Движения остаются плавными на всём протяжении, что подтверждается отсутствием изломов на следе маркеров и достигается благодаря малому весу штрафа за резкие действия.

• •    Ни в одном из показанных эпизодов не зафиксировано самопересечений звеньев, что говорит о корректной работе штрафа за коллизии.

• •    Во всех случаях финальное расстояние до цели оказывается меньше порогового значения е, то есть задача надёжно решается.

Полученные результаты подтверждают исходную гипотезу: ограничение поперечной ошибки продольной составляющей позволяет агенту вырабатывать гибкие стратегии, эффективно использующие кинематическую избыточность манипулятора, и при этом гарантирует устойчивую сходимость к цели.

Рис. 2. Примеры траекторий схвата, полученных после обучения агента с предложенной анизотропной наградой. Видно, как боковые и вертикальные смещения остаются внутри конической воронки, а по мере приближения к цели траектория стягивается к целевой точке

6.    Заключение

В работе предложен и экспериментально апробирован подход к обучению манипулятора с шестью вращательными степенями свободы решению задачи достижения целевой точки методом глубокого обучения с подкреплением. Ключевым элементом подхода является анизотропная функция награды, которая разлагает ошибку на продольную и поперечную составляющие и ограничивает штраф за поперечную ошибку текущим расстоянием до цели. Это создаёт «воронку» допустимых отклонений и позволяет агенту использовать избыточность системы для быстрого сокращения продольной дистанции, не допуская при этом несоразмерно больших боковых смещений. Эксперименты демонстрируют плавные, безопасные и успешные траектории, что открывает путь к дальнейшему развитию метода — включению ориентации схвата в целевую задачу и переносу обученных политик на реальных роботов [10, 11].
