Оценка надежности автоматизированного устройства фильтрации в модернизированной микропроцессорной релейной защите фидеров контактной сети

Автор: Востриков М.В., Данеев А.В., Менакер К.В., Сизых В.Н.

Журнал: Известия Самарского научного центра Российской академии наук @izvestiya-ssc

Рубрика: Информатика, вычислительная техника и управление

Статья в выпуске: 6 т.23, 2021 года.

Бесплатный доступ

В статье приводятся результаты научных исследований в области оценки надежности и безопасности работы запатентованного автоматизированного устройства фильтрации и выделения первой гармоники на основе схемы ФАПЧ, интегрированного в состав типовой микропроцессорной системы релейной защиты фидеров контактной сети переменного тока с целью соответствия показателям надежности и безопасности при ее эксплуатации. Работа устройства основана на предварительной фильтрации сигнала с помощью фильтра нижних частот, настроенного на частоту среза третьей гармоники, фиксации нулевых отметок времени, формировании управляющих импульсов, выпрямлении сигнала и последующем инвертировании с получением чистого выходного синусоидального сигнала по частоте, фазе и амплитуде совпадающего с измеренным сигналом, представляющим его первую гармонику. Для выполнения оценки надежности предложенного устройства фильтрации и выделения первой гармоники составлена модель надежности устройства на основе его принципиальной электрической схемы. Найдены значения базовой и эксплуатационной интенсивности отказов всех входящих в принципиальную схему устройства элементов с учетом поправочных коэффициентов эксплуатации, приемки, электрической нагрузки и т.д. Определена вероятность безотказной работы всего устройства за нормируемый период эксплуатации 20 лет, в том числе, с учетом самого неблагоприятного случая - последовательного соединения всех входящих в расчетную модель надежности элементов. Определен уровень безопасности эксплуатации устройства фильтрации и выделения первой гармоники на основе схемы ФАПЧ, предложены варианты повышения данного показателя за счет введения в схему дополнительного схемного контроля и реализации подсистемы электропитания устройства на основе схемы безопасного декодера. Результаты проведенных исследований подтвердили соответствие разработанного устройства требованиям надежности и безопасности, предъявляемым к устройствам железнодорожных микропроцессорных релейных защит, а безопасность работы предлагаемого устройства в составе терминала релейной защиты обеспечена соответствующими схемотехническими решениями.

Еще

Фазовая автоподстройка частоты, микропроцессорная релейная защита, фильтрация, гармоника, трансформатор, инвертор, выпрямитель, интегральная микросхема, интенсивность отказов, вероятность безотказной работы, надежность, безопасность

Короткий адрес: https://sciup.org/148323600

IDR: 148323600   |   DOI: 10.37313/1990-5378-2021-23-6-126-139

Текст научной статьи Оценка надежности автоматизированного устройства фильтрации в модернизированной микропроцессорной релейной защите фидеров контактной сети

В современных микропроцессорных устройствах релейной защиты реализуется цифровой метод выделения первой гармоники измеряе-

мого сигнала тока и напряжения, основанный на дискретизации входного сигнала и быстром преобразовании Фурье. Значимыми недостатками данного метода являются сложность его технической реализации и значительная погрешность, возникающая при выделении первой гармоники вследствие дискретизации сигнала и многочисленных аналитических преобразований. В работах [1, 2, 3] были представлены результаты разработки автоматизированного устройства на основе схемы ФАПЧ (фазовой автоподстройки частоты), позволяющего осуществлять непосредственное выделение первой гармоники из измеряемого сигнала с минимальной погрешностью фазы, частоты и амплитуды. В данном исследовании приводятся результаты проверки разработанного устройства на надежность и безопасность его эксплуатации в случае совместного функционирования с микропроцессорной системой релейной защиты фидеров контактной сети (ЦЗА – 27,5 – ФКС (ФТС)).

ОСНОВНАЯ ЧАСТЬ

На рис. 1 представлена принципиальная схема автоматизированного устройства фильтрации и выделения первой гармоники на основе схемы ФАПЧ, реализованная на логических микросхемах.

Порядок работы схемы основан на предварительной фильтрации сигнала, фиксации нулевых отметок времени, формировании управляющих импульсов, выпрямлении сигнала и последующем инвертировании с получением чистого выходного синусоидального сигнала по частоте, фазе и амплитуде совпадающего с измеренным сигналом, представляющим, по сути, его первую гармонику.

Вторичная обмотка L2 трансформатора Т1 гальванической развязки и предварительного масштабирования входных сигналов тока или напряжения подключается к фильтру нижних частот Lф, Сф [4], настроенному на частоту среза третьей гармоники 150 Гц, который позволяет исключить составляющие высших гармоник и значительно повысить точность фазы восстановленной первой гармоники на выходе устройства. Сигнал с вторичной обмотки L3 трансформатора Т1 выпрямляется на диодном мосте VD7-VD10 и сглаживается конденсатором С10. Выпрямленный сигнал соответствующей амплитуды подается в качестве питающего напряжения на среднюю точку трансформатора Т2 и попеременно пропускается через его полуобмотки при поочередном открытии транзисторных ключей VT1 и VT2, образуя в выходном колебательном контуре синусоидальный сигнал первой гармоники.

В рассматриваемой схеме напряжение с выхода фильтра нижних частот приложено к двум параллельно соединенным токовым цепям: цепь R1, R2 и цепь R3, С1, образующим фазовращатель сигнала. В цепи синусоидального переменного тока с последовательно включенными резистором и конденсатором напряжение на конденсаторе отстает по фазе на 90 градусов от напряжения на резисторе. Сумма векторов падения напряжения на резисторах R1 + R2 с одинаковыми номиналами образует диаметр окружности, а точка соединения R1 и R2 через элементы фильтра будет являться центром этой окружности. Точка соединения R3 и С1 лежит на этой окружности, а при изменении номинала резистора R2 - перемещается именно по этой окружности, таким образом, чтобы угол между векторами напряжения на С1 и R3 оставался прямым, т.е. равным 90 градусов. Получается, что вектор напряжения между центром окружности (точкой соединения резисторов R1, R2 через элементы фильтра) и вершиной прямого угла (точкой соединения R3 и С1) поворачивается на какой-то угол относительно линии диаметра вектора входного напряжения, снимаемого с выхода фильтра, оставаясь неизменным по величине (амплитуде).

Таким образом происходит изменение фазы измеряемого сигнала, который далее через резистор R4 и конденсатор С4 (в виде синусоидального напряжения величиной до 110 вольт) подается на вход следующего чувствительного элемента системы подстройки фазы - триггера Шмитта (элемент D1.1). Диоды VD1, VD2 ограничивают величину этого напряжения от +5,5 до – 0,5 В.

При увеличении сигнала с фазовращателя от нуля (т.е. при росте положительной полуволны синусоиды) триггер Шмитта на своем выходе

Рис. 1. Схема устройства фильтрации и выделения первой гармоники на основе схемы ФАПЧ, реализованной на логических микросхемах

скачком изменяет сигнал с логической “1” на “0”. При спаде сигнала с фозовращателя от положительных значений к нулю и далее - в отрицательную область, триггер Шмитта вновь скачком изменяет сигнал на своем выходе, но теперь уже с логического “0” на “1”.

На выходе 2 элемента D1.1 вместо исходной двухполярной по отношению к “земле” синусоиды входного сигнала с размахом амплитуд до 110 вольт получаем однополярный меандр с размахом амплитуд от 0,3 до 4,7 В.

Импульсы с выхода D1.1 поступают через элементы D2.1 (повторитель) и D3.2 (инвертор) на два одинаковых, но работающих в противофазе канала управления длительностью импульсов первичной обмотки трансформатора Т2 инвертора. Резисторами R5 и R8 устанавливается длительность импульсов силового тока через первичную обмотку трансформатора Т2 инвертора в “прямом” и “обратном” направлении. В таком варианте схема отрабатывает заданную длительность импульсов тока через первичную обмотку трансформатора Т2 инвертора в зависимости от изменений частоты колебаний в первичной обмотке измерительного трансформатора Т1.

Длительность импульсов управления и, соответственно, длительность токовых импульсов «накачки» может регулироваться резисторами R5 и R8 в диапазоне от 5% до 90% длительности полупериода собственных колебаний на выходе измерительного трансформатора Т1.

Каналы преобразования положительной и отрицательной полуволны схемы ФАПЧ полностью аналогичны, потому рассмотрим их работу на примере верхнего (на рис. 1) канала.

Одновибратор выполнен на элементах D3.1 (два логических элемента «ИЛИ-НЕ») и D1.2 (триггер Шмитта). При логическом уровне «0» на входе 2 элемента D3.1 на его выходе 1 присутствует логическая «1», и конденсатор С8 заряжен до напряжения примерно 3,2 В в полярности «+» на левой и «-» на правой его обкладках (см. рис. 1). Делителем R5, R9, VD5 напряжение на входе 3 элемента D1.2 установлено выше, чем верхний порог срабатывания триггера Шмитта, поскольку на выходе этого элемента в настоящий момент присутствует логический «0». Этот же уровень сигнала устанавливается также при заряде конденсатора С8 в рассмотренной полярности.

При поступлении на вход 2 элемента D3.1 с выхода 3 элемента D2.1 логической “1” меандра на выходе 1 элемента D3.1 появляетсялогический «0». При этом левая обкладка конденсатора С8 скачком изменяет свой потенциал примерно до +0,3 В, а правая - до - 2,9 В относительно «земли». Этот потенциал переключает элемент D1.2 (триггер Шмитта) всостояниелогической «1» наеговыходе 4. Сигнал логической «1» появляется и на входе 3 элемента D3.1. Схема встает на самоподхват и состояние элемента D3.1 не может измениться до тех пор, пока на его входе 3 будет сигнал с уровнем логической “1” независимо от сигнала на его входе 2. А этот сигнал будет неизменным до тех пор, пока конденсатор С8 не перезарядится через резистор R5 до напряжения на своей правой обкладке, равного порогу переключения триггера Шмитта. Т.е. схема нечувствительна к помехе, которая может появиться на её входе во время действия длительности выходного сигнала логической «1», определяющего время открытого состояния выходного силового ключа. Так в схеме устройства, совмещенно с формированием длительности импульса управления, реализована первая ступень защиты от помех.

Изменяя величину резистора R5, можно менять длительность логического сигнала «1» на выходе 4 триггера Шмитта и, соответственно, длительность импульса тока на первичной обмотке трансформатора Т2 инвертора.

Вторая ступень защиты реализована по принципу создания гарантированной паузы между окончанием открывающего транзистор импульса в одном канале и временем возможного появления импульса, открывающего транзистор в другом канале. Время этой паузы должно выбираться несколько большим, чем время самого длительного из процессов, связанных с закрыванием транзистора и указанного в технических характеристиках транзистора.

Сигналы с выходов элементов D2.2 и D2.3 поступают на драйверы управления силовыми ключами VT1 и VT2. Элементы D1.3, D1.4, а также R6, R7, C6, C7, VD3, VD4 создают гарантированную паузу между управляющими логическими сигналами «1» на выходах элементов D2.2 и D2.3, исключая прохождение сквозного тока через силовые транзисторы плеча. Переменный резистор R2 обеспечивает настройку в широком диапазоне сдвига фазы сигнала на входе элемента D1.1 относительно фазы сигнала на обмотке L2, что позволяет смещать фазу токовых импульсов накачки через первичные обмотки трансформатора Т2 относительно фазы колебаний в измерительном трансформаторе Т1, осуществляя первичную заводскую калибровку разработанного устройства путем подачи эталонного сигнала. При изменении фазы и (или) частоты сигнала на обмотке измерительного трансформатора соответственно сдвигается фаза и (или) частота импульсов накачки.

Практическое применение схемы автоматизированного устройства фильтрации и выделения первой гармоники на основе схемы ФАПЧ, представленной на рис. 1, показало высокую эффективность ее работы, подтвержденную результатами имитационного моделирования (рис. 2, 3).

В настоящее время появилась целая линейка недорогих и удобных схем фазовой автоподстрой-

Рис. 2. Схема предвходного фильтра нижних частот автоматизированного устройства фильтрации и выделения первой гармоники и осциллограммы на входе и выходе фильтра

Рис. 3. Осциллограммы входного и выходного (первая гармоника) сигналов схемы устройства фильтрации и выделения первой гармоники, реализованной на логических микросхемах

ки частоты в интегральном исполнении. В связи с этим была реализована полезная модель автоматизированного устройства фильтрации и выделения первой гармоники на основе интегральной микросхемы ФАПЧ марки 74НС4046 [1], принципиальная схема которого представлена на рис. 4.

Результаты работы полезной модели в виде соответствующих осциллограмм входного тока и выделенной первой гармоники представлены на рис. 5.

Произведем оценку надежности и безопасности разработанной схемы автоматизированного устройства фильтрации и выделения первой гармоники на основе специализированной интегральной микросхемы ФАПЧ (74НС4046). Для выполнения расчета составим модель надежности устройства фильтрации и выделения первой гармоники (рис. 6) на основе его принципиальной электрической схемы (рис.

Рис. 4. Схема устройства фильтрации и выделения первой гармоники на основе специализированной интегральной микросхемы ФАПЧ (74НС4046)

Рис. 5. Осциллограммы входного тока и выделенной первой гармоники полезной модели, реализованной на интегральной специализированной микросхеме 74НС4046

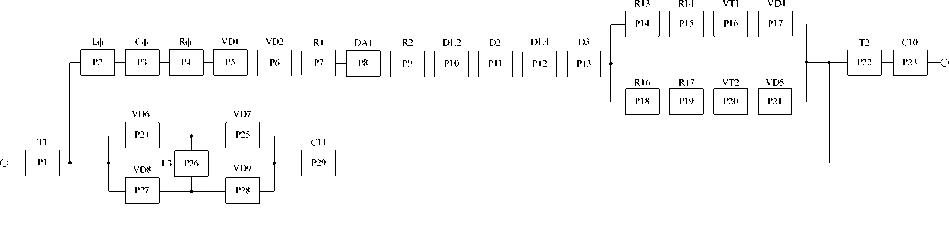

Рис. 6. Расчетная модель надежности устройства фильтрации и выделения первой гармоники на основе специализированной интегральной микросхемы ФАПЧ (74НС4046)

  • 4) . Определим вероятность безотказной работы устройства при соединении элементов, представленном на рис. 6. При этом следует отметить, что при составлении расчетной модели надежности не учитывались вспомогательные цепи схемы, представленной на рис. 4: цепь электропитания (стабилизаторы напряжения D4, D5, конденсаторы С5-С8), цепь настройки микросхемы 74НС4046 (триггер Шмитта D1.1, конденсаторы С1-С3, резисторы R3-R8), цепь индикации (триггеры Шмитта D1.3, D1.5, D1.6, резисторы R9-R12, диод VD3, конденсатор С4, светодиоды VD4, VD5).

Вероятность безотказной работы любой системы при последовательном соединении элементов для случая простейшего потока отказов и их независимости равна произведению вероятностей безотказной работы всех входящих в нее элементов [5]:

ред =p1(t)p2(t)-p„(t) = nr=1p,(t), (1) где Pi – вероятность безотказной работы i-го элемента, n – количество последовательно соединенных элементов.

Вероятность безотказной работы любого отдельного элемента можно найти через известный показатель надежности – эксплуатационное значение интенсивности отказов λэ [5]:

P^t) = e”^, (2)

Для параллельного соединения элементов, при условии независимости отказов и стационарности их потока, отказ всей системы произойдет лишь после отказа всех ее элементов. В этом случае вероятность отказа всей системы будет равна произведению вероятностей отказов всех входящих в нее элементов [5]:

QCO = Qi(t)Q2(t)"- Qm(t) = p[[i -PiCOL(3)

L—1

где Q. – вероятность отказа i-го элемента, m – количество параллельно соединенных элементов.

С учетом выражения (3) вероятность безотказной работы всей системы может быть найдена как:

P(t) = 1 - Q(t) = 1 - ]^[[1 - Р((О1 (4)

B = 1

Для мостового участка схемы, в нашем случае представленного в виде элементов VD6-VD9 и L3 (см. рис. 6), используют метод разложения с целью определения показателей надежности [5]: pMto =p26(t) (i - 24(t)Q27(t)) (i - (?25(t)e28(t))+ +Q26(t)[l - (1 - Р24(ЙРг5 to)(l - MOMt))],

Значения эксплуатационной интенсивности отказов λэ большинства групп элементов (компонентов) схемы рассчитывают по математической модели [5]:

^ = ABnr=1^,         (6)

где ^B – базовая интенсивность отказов элементов данной группы, ^ L – коэффициенты, учитывающие изменения эксплуатационной интенсивности отказов каждого i-го элемента в зависимости от различных факторов, m – число различных учитываемых факторов.

В таблице 1 приведены математические модели, рекомендуемые для расчета (прогнозирования) значений λэ элементов, используемых в физической полезной модели устройства [5].

Таблица 1. Математические модели, рекомендуемые для расчета (прогнозирования) значений Хэ элементов

Класс (группа) элементов

Вид математической модели

Интегральные микросхемы (типовой электрический режим работы)

/■ = Л б«с К корп« К п

Диоды, диодные сборки

/ . = /.И:П'И

Стабилитроны

Лэ = Л б К р Кэк п

Транзисторы полевые

/ , = / . л . л:л , К

Диоды СВЧ

/. = / . Л . ЛЛ . К

Конденсаторы неполярные, оксидноэлектролитические

Лэ = Л б К р К с КэК п

Конденсаторы электролитические, импульсные

/ , = ШТК

Резисторы переменные непроволочные

Лэ = Я б К р КйК0Кэк п

Резисторы постоянные:

металлизированные, композиционные

Яэ = Я б К р КйКэК п

Трансформаторы

Лэ = Л б К р Кэк п

Дроссели, катушки индуктивности

Лэ = Л б К р Кэк п

Интенсивность отказов трансформаторов Т1, Т2:

Из [5] выберем базовое значение интенсивности отказов трансформатора Т1 (как преобразователя напряжения):

4 = 0,0072-Ю-6 1/ч.

Из [5] выберем базовое значение интенсивности отказов импульсного трансформатора Т2:

ЯБ = 0.001910-6 1/ч

Значение коэффициента КР рассчитается по модели [5]: |/ tM + 273\ C]

Кр = Де^ Тм ' I,                                       (7)

где tM - температура максимально нагретой точки обмотки трансформатора, характеризуется классом изоляции, A, G,TM - постоянные модели.

А = 0,891, G = 14, Тм = 352

Температуру tM определяют как [4]:

Чи = Ч>кр+Йр                                          (°)

где t0Kp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), t0Kp = 15 °C, tn - температура перегрева, °C.

Значение 1П для частоты питающей сети / = 50 Гц рассчитывается по формуле:

tn = 0,25СПТу(ЗКн + 1)/                                  (9)

где tn ту - максимальная температура перегрева по ТУ, tnTy = 10 °C, Кн - коэффициент электрической нагрузки трансформатора по мощности, для потребителя первой категории Кн = 0,65 - 0,7). tn = 0,257ПТу(ЗКн2 + 1) = 0,25 10 (3 0,652 + 1) = 5,669 °C tM =       = 15 + 5,669 = 20,669 °C

[ ^m+273^ G1            [/20^669+273-1141

Kp = 4 Tm J I = 0,891el   555 1 I = 0,964

Коэффициент эксплуатации для стационарной аппаратуры, эксплуатируемой в капитальных жилых помещениях или помещениях с искусственно регулируемыми климатическими условиями Кэ = 115).

Коэффициент приемки в условиях военного производства общего применения Кп = 1 [5].

Фактическое значение интенсивности отказов трансформатора Т1 согласно математической модели (табл. 1):

Лэ = ЛБКрКэКп = 0,0072 10"6 • 0,964 11 = 6,941 ’ 10"9 1/ч.

Фактическое значение интенсивности отказов трансформатора Т2 согласно математической модели (табл. 1):

Лэ = ЛБКРКЭКП = 0,001910"6- 0,964 11 = 1,832 110"9 1/ч.

Интенсивность отказов катушек индуктивности Сф и L3:

Базовое значение интенсивности отказов катушек индуктивности Сф и L3 [5]:

ЛБ = 0.О11О-6 1/ч

Значение коэффициента КР согласно математической модели [5]:

КР = 0,46 + 0,012‘(tOKp - 50)1'3 + 0,54К3-5 1 el0'2 (‘окр-зо)"'8],                 (10)

где Кн - коэффициент нагрузки по току (оптимальное значение Кн = 0,2 - 0,6), t0Kp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), при t0Kp< 50 °C принять t0Kp = 50 °C.

КР = 0,46 + 0,012 (50 - 50)1,3 + 0,54 0,43S 1e[o.z (so-so)08] _ 0 482

Коэффициент эксплуатации и коэффициент приемки по аналогии с трансформатором Т1 Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов катушек индуктивности Сф и L3 согласно математической модели (табл. 1):

Лэ = ЛБКРКЭКП = 0,0110-6 ■ 0,482 1 1 = 4,82110"9 1/ч

Интенсивность отказов неполярных конденсаторов Сф и СЮ с органическим синтетиче- ским диэлектриком:

Базовое значение интенсивности отказов конденсаторов Сф и СЮ [5]:

ЛБ = 0,02810-6 1/ч

Значение коэффициента КР согласно математической модели [5]:

КР = А

N-p

где Кн - коэффициент электрической нагрузки по напряжению (оптимальное значение Кн = 0,2 — 0.6), t0Kp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), Сокр = 15 °C, А, В, NT, G, Ns, Н - постоянные коэффициенты.

А = 9.259 10-3; В = 2,5; Мт = 358; G = 18; Ns = 0,4; Н = 5

Кр = 9,25910-3

+ 1 е

15+273

358 .

= 0,019

Значение коэффициента Кс согласно математической модели [5]: Кс = С005,

где С - емкость конденсатора в мкФ.

Значение коэффициента Кс для конденсатора Сф = 500 мкФ (рис. 2):

Кс = С005 = 5 ОО005 = 1,3 64

Значение коэффициента Кс для конденсатора С10 = 1000 мкФ:

Кс = С0-05 = 1000005 = 1.413

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов конденсатора Сф согласно математической модели (табл. 1):

Лэ = ЛБКРКСКЭКП = 0,02810-6 0,019 11,364 1 1 = 7,256 Ю”10 1/ч

Фактическое значение интенсивности отказов конденсатора С10 согласно математической модели (табл. 1):

Лэ = ЛБКрКсКэКп = 0,028 10“6 0,019 11,413 1 1 = 7,517 Ю”10 1/ч

Интенсивность отказов оксидно-электролитического алюминиевого конденсатора СИ:

Базовое значение интенсивности отказов конденсатора СИ [5]:

ЛБ = 0Д7310-6 1/ч

Значение коэффициента КР согласно математической модели (11):

КР = А

н ■

I +1 е

•s

где А, В, NT, G, Ns, Н - постоянные коэффициенты.

А = 3,5910"2; В = 4,09; NT = 358; G = 5,9; Ns = 0,55; Н = 3

з

КР = 3,5910~2

е

15+273Х5'9 . 358 )

= 0,154

Значение коэффициента Кс согласно математической модели [5]: Кс = 0,2С°-23,

где С - емкость конденсатора в мкФ, (С=10000 мкФ).

Кс = О,21ОООО023 = 1,664

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов конденсатора СИ согласно математической модели (табл. 1):

Лэ = ЛБКРКсКэКп = 0.17310-6 0,154 '1,664 1 1 = 4.433 Ю"8 1/ч

Интенсивность отказов резисторов Нф, R1,R2, Я13,Я14, Д16,Й17:

Базовое значение интенсивности отказов резисторов постоянных непроволочных, металлизированных [5]:

ЛБ = 0,044 10“6 1/ч

Значение коэффициента КР согласно математической модели [5]:

КР = Ае

^окр+273

. NT .

Гокр+273 ^ .   273   )

где Кн - коэффициент электрической нагрузки резистора по мощности (оптимальное значение Кн = 0,2 - 0,6), t0Kp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), t0Kp = 15 °C, A,B,NT,G,NS,J,H - постоянные коэффициенты.

А = 0,260; В = 0,5078; NT = 343; G = 9,278; Ns = 0,878; J = 1; Н = 0,886

0,507в(-

Кр = 0,260el v

15+273

. 343 .

е

' 0,4 W15+273 .0,878/1 273 .

= 0,485

Значения коэффициентов KR в зависимости от номиналов резисторов [5]:

Резисторы /?ф = 1... 10 Ом; RT = 100 Ом; R13 = /?16 = 3 Ом:     KR = 1

Резисторы R2 = 10 кОм; /?14 = R17 = 2,2 кОм:                 KR = 0,7

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов резисторов /?ф, R1, /?13, /?16 согласно математической модели (табл. 1):

Лэ = ЛБКРКкКэКп = 0,044 Ю"6 0,485 1 Т 1 = 2,134 Ю"8 1/ч

Фактическое значение интенсивности отказов резисторов R2,R14,R17 согласно математической модели (табл. 1):

Лэ = ЛБКРКдКэКп = 0,044 IO-6 0,485 0.7 I1 1 = 1,494 Ю"8 1/ч

Интенсивность отказов стабилитронов VD1, VD2:

Базовое значение интенсивности отказов стабилитронов [5]:

ЛБ = 0,0041 Ю"6 1/ч

Значение коэффициента КР согласно математической модели [5]:

Кр = Ае

273 + tOKp+dt£CH

^ 273+(Окр+й<Кн^ ]

где Кн - коэффициент электрической нагрузки стабилитрона по напряжению (оптимальное значение Кн = 0,2 - 0,6), tOKp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), tOKp = 15 °C, A, NT, Тм, L, Д t - постоянные коэффициенты;

А = 2,1935; Мт = -800; Тм = 448; L = 14; Д( = 150

КР = 2,1935е

-800 273+15+150 0,4

/273+15+150 0,4 448

= 0,227

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов стабилитронов иР1,РР2 согласно математической модели (табл. 1):

Лэ = ЛБКРКЭКП = 0,0041 Ю"6 0,227 1 1 = 9,307 Ю’10 1/ч

Интенсивность отказов импульсных диодов VD4, VD5:

Базовое значение интенсивности отказов импульсных диодов [5]:

ЛБ = 0,025 IO"6 1/ч

Значение коэффициента КР согласно математической модели [5]:

Ny

Kp = Ae

273*1ОКр*Д1Кн

Z73+tOKp+AtKH . тм

где Кн - коэффициент электрической нагрузки стабилитрона по напряжению (оптимальное значение Кн = 0,2 - 0,6), tOKp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), tOKp = 15 °C, A, NT, Тм, L, A t - постоянные коэффициенты.

А = 44,1025; NT = -2138; Тм = 448; L = 17,7; At = 150

KP = 44,1025e

-2138

273 + 15 + 150 0,4

/273+15+150 0,4

+ (      448

= 0,096

Значение коэффициента Кд для диодов с прямым током до 6 А [4]:

Кд=1

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов стабилитронов VD4.VD5 согласно математической модели (табл. 1):

Лэ = ЛБКрКдКэКп = 0,025 W6 0,096 1 '1 1 = 2,4 Ю"9 1/ч

Интенсивность отказов выпрямительных диодов VD6 - VD9:

Базовое значение интенсивности отказов выпрямительных диодов [5]:

ЛБ = 0,091 Ю"6 1/ч

Значение коэффициента КР согласно математической модели [5]:

Nj

KP = Ae

273+£ОКр+Д£Кн

■273+tOKp+AtKH

TM

где Кн - коэффициент электрической нагрузки выпрямительного диода по напряжению (оптимальное значение Кн = 0,2 - 0,6), t0Kp - температура окружающей среды (транспортабельный модуль, здание тяговой подстанции), tOKp = 15 °C, A, NT, Тм, L, Ы - постоянные коэффициенты.

А = 44,1025; NT = -2138; Тм = 448; L = 17,7; At = 150

Г                     /                  \17-71

KP = 44,1025 e

-2138 273+15+150 0,4

/273+15+150 0,4 448

= 0,096

Значение коэффициента Кф для выпрямительного диода [5]:

Кф = 1,5

Значение коэффициента Кд для диодов с прямым током до 5 А [5]:

Кд=1

Значение коэффициента Ки для диодов с коэффициентом нагрузки по напряжению от 0 до 0,6 [5]:

Ки = 0,7

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов диодов VD6 — VD9 согласно математической модели (табл. 1):

Лэ = ЛБКРКфКдКиКэКп = 0,091 10-6 0,096 1,5 1 0,7 1 1 = 9,173 10"9 1/ч

Интенсивность отказов аналоговой микросхемы DAI (LM311A):

Базовое значение интенсивности отказов микросхемы DA1 [5]:

ЛБ = 0,028 Ю"6 1/ч

Значение коэффициента Kt согласно выражению [5]:

Kt = е[в(£окр-25)].

где В - константа, зависящая от функционального назначения интегральной микросхемы (ИМС) (для аналоговой микросхемы В = 0,023), t0Kp - температура среды, окружающей ИМС, °C.

Значение tOKp определяется выражением:

^окр Даб max + A t3

где Дабтад - верхнее значение рабочей температуры устройства (tpa6 max = 20 °C);

At3 - перегрев в нагретой зоне конструкции устройства (обычно At3 < 25 ... 30 °C). tOKp = 20 + 25 = 45 °C

К _ g[B(tDKp-25)| _ e [0,023(45-25)] _ 1584

Для определения коэффициента Кис, учитывающего количество элементов в ИМС воспользуемся математической моделью [5]:

Кис = ANS

где Л,5 - постоянные коэффициенты модели (для аналоговой ИМС А = 0,478; 5 = 0,253), N - количество элементов в ИМС (для ИМС LM311А N = 50).

Кис = ANS = 0.478 '50°'253 = 1,286

Значение коэффициента Ккорп в зависимости от типа корпуса ИМС (для всех типов корпусов кроме пластмассовых Ккорп = 1).

Значение коэффициента Kv в зависимости от максимальных значений напряжения питания (для всех технологий изготовления кроме КМОП Kv = 1) [5].

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов аналоговой микросхемы DA1 согласно математической модели (табл. 1):

Яэ = Лв^КисКкорп^КэКп = 0,028 10-6'1,584'1,286'1'1'1 ' 1 = 5,704'10-8 1/ч

Интенсивности отказов полупроводниковой цифровой логической микросхемы D1 (74НС14) и полупроводниковой цифровой микросхемы D2 (74НС4046А), полупроводниковой цифровой микросхемы - полумостового драйвера D3 (IR2184):

Базовое значение интенсивности отказов микросхем D1,D2,D3 [5]:

ЛБ = 0,023 10"6 1/ч

Значение коэффициента Kt согласно выражению [5]:

Kt = e[B(toKP-25)l,                                       (21)

где В - константа, зависящая от функционального назначения интегральной микросхемы (ИМС) (для полупроводниковой цифровой микросхемы В = 0,021), tOKp - температура среды, окружающей ИМС, (t0Kp = 45 °C , см выражение (19)).

К _ g[B(toxp-2S)] _ е [0,021(45-25)] _ 1522

Для определения коэффициента Кис, учитывающего количество элементов в ИМС воспользуемся математической моделью [5]:

Кис = ANs,                                  (22)

где A, S - постоянные коэффициенты модели (для полупроводниковой цифровой логической ИМС А = 0,336; S = 0,288), N - количество элементов в ИМС;

  • -для ИМС 74НС14 N = 6:

кис = ANS = 0.336 -б0 288 = 0,563

  • - для ИМС 74НС4046А N = 2 4:

Кис = ANS = 0.33 6 -240'288 = 0,839

-для ИМС IR2184/V = 25:

Кис = ANs = 0.336 '25°'288 = 0,849

Значение коэффициента Ккорп в зависимости от типа корпуса ИМС (для всех типов корпусов кроме пластмассовых Ккорп = 1).

Значение коэффициента Kv в зависимости от максимальных значений напряжения питания (для технологии изготовления КМОП при напряжении питания 5 В Kv = 1) [5].

Коэффициент эксплуатации и коэффициент приемки К3 = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов полупроводниковой цифровой логической микросхемы D1 согласно математической модели (табл. 1):

Лэ = 2Б^КисКкорпКуКэКп = 0,023 10"6'1,522 ’ 0,563 ‘ 1'1'1' 1 = 1,971'10"8 1/ч

Фактическое значение интенсивности отказов полупроводниковой цифровой микросхемы D2 согласно математической модели (табл. 1):

Лэ = Лв^КисКкорпКуКэКп = 0,023 Ю-6 11,522 ’ 0,839'1'1 ’ 1 ' 1 = 2,937'10"8 1/ч

Фактическое значение интенсивности отказов полупроводниковой цифровой микросхемы D3 согласно математической модели (табл. 1):

Лэ = Лв^КисКкорп^КэКп = 0,023 Ю"6 11,522 ’ 0,849'1'1'1 ' 1 = 2,972'10"8 1/ч

Интенсивности отказов полевых кремниевых транзисторов VT1 и VT2:

Базовое значение интенсивности отказов транзисторов VT1 и VT2 [5]:

ЛБ = 0,065 10"6 1/ч

Значение коэффициента КР согласно математической модели 5]:

[ W? /'£^£^окр^££^Л2'

Кр = леР73+‘о1Ф+«кн \ ТМ ) ,                               (23)

где KH - коэффициент электрической нагрузки полевого транзистора по напряжению (оптимальное значение Кн = 0,2 - 0,6), t0Kp - температура транзистора на радиаторе (транспортабельный модуль, здание тяговой подстанции), t0Kp = 35 °C, A, NT, Тм, L, kt - постоянные коэффициенты:

А = 5,2; NT = -1162; Тм = 448; L = 13,8; At = 150

Г                         /                      х 13,81

-1162

/273+35+150 0,4

\      448

273+3 54-150 0,4

= 0,236

Кр = 5,2е

Значение коэффициента Кф для полевых транзисторов в переключающем режиме [5]:

Кф = 0,7

Коэффициент эксплуатации и коэффициент приемки Кэ = 1, Кп = 1 [5].

Фактическое значение интенсивности отказов транзисторов VT1, VT2 согласно математической модели (табл. 1):

Лэ = ЛБКрКфКэКп = 0,065 Ю"6 • 0,236 1 0,7 1 111 = 1,074 '10"8 1/ч

Определив значения интенсивности отказов всех элементов, входящих в полезную модель устройства, в соответствии с расчетной моделью надежности устройства фильтрации и выделения первой гармоники, определим общую вероятность безотказной работы.

Для начала определим вероятность безотказной работы последовательной цепи элементов Р2 - Р13 (рис. 6). Для этого воспользуемся выражением (1):

P,(t) = М)М)-М0 = е’482 10’9t • £-7.256 10-10t • g-2.134 10-"t • е-9,307 10-10t • „-9.307 10-10t • „-2,134 10-8t ■ „-5,704 10-Bt • „-1,494 10-8t • „-1,971 10-8t • „-2,937 10-8t •

. e-1,971 10-8t . g-2,972 10-8t = 0,962092

где t = 8760 ’ 20 = 175200 - число часов непрерывной работы за 20 лет эксплуатации (допустимое значение, принятое для устройств железнодорожной автоматики и телемеханики [6, 7, 8]).

Далее определим вероятность безотказной работы последовательных цепей элементов Р14 - Р17 и Р18 - Р21 (рис. 6):

РиЮ = Pi4(0Pis(0-M0 = е"2Д34 ^М"1-494 10"8‘ ^             = 0,991379

Pm = PieCOMO^MO = е-^0-8Г .е-1.494 10-в, .^^^            = 0,991379

Затем определим вероятность безотказной работы параллельных цепей Рп(0,Рш(0, используя выражение (4):

PivW = 1 - (1 - P;;(t)) 1 (1 - P„(t)) = 1 - (1 - 0,991379)" (1 - 0,991379) = 0,999926

Определим вероятность безотказной работы последовательных цепей Р,(0, Р/ДО. используя выражение (1):

Pv(t) = P;(t)P;i,(t) = 0,962092 " 0,999926 = 0,962021

После этого определим вероятность безотказной работы мостовой цепи (элементы Р24 — Р28 (рис. 6)), используя выражение (5):

МО = P26(t)(l - 24(027(t))(l - Q2s(t)Q2a№) +

+ 02б(0[1 - (1 - P24(t)P25(t))(l - МОМО)] =

= P26(0[1 " (1 " M0)(l - M0)][l " (1 " M0)(l " M0)l +

+ (1 - P26(0)[1 " (1 " M0M0)(l " MOMO)] =

_ g—4,82 " 10

Список литературы Оценка надежности автоматизированного устройства фильтрации в модернизированной микропроцессорной релейной защите фидеров контактной сети

  • Патент № 2708684 С1 Российская Федерация, МПК G01R 31/00. Устройство фильтрации и выделения первой гармоники в микропроцессорных устройствах релейной защиты фидеров контактной сети на основе схем ФАПЧ : № 2018134810 : заявл. 01.10.2018 : опубл. 11.12.2019 / К. В. Менакер, М. В. Востриков, Д. А. Яковлев, Е. В. Ярилов ; заявитель Федеральное государственное бюджетное образовательное учреждение высшего образования Иркутский госуцарственныйуниверси-тет путей сообщения (ФГБОУ ВО ИрГУПС).
  • Менакер К.В. Создание высокоэффективных импульсных источников электропитания на основе схем ФАПЧ / К. В. Менакер, М. В. Востриков // Силовая электроника. - 2016. - Т. 6. - № 63. - С. 44-47.
  • Vostrikov,M V. Creation of a learning microprocessor system for protection of contact network feeders using adaptive parametric identification methods / M. V. Vostrikov, K. V. Menaker, V. A. Ushakov // IOP Conference Series: Materials Science and Engineering : International Conference on Transport and Infrastructure of the Siberian Region, SibTrans 2019, Moscow, 21-24 мая 2019 года. - Moscow: Institute of Physics Publishing, 2020. - P. 012066. -DOI 10.1088/1757-899X/760/17012066.
  • Одинокое, В.Ф. Полоса захвата измерительной системы ФАПЧ с ФНЧ / В. Ф. Одиноков // Вестник Рязанского государственного радиотехнического университета. -2012. - № 39-2. - С. 33-39.
  • Боровиков С.М. Расчет показателей надежности радиоэлектронных средств : учеб.-метод. пособие / С.М. Боровиков, И.Н. Цырельчук, Ф.Д. Троян; под ред. С.М. Боровикова. - Минск: БгУИР, 2010. - 68 с.
  • Журавлев И.А., Орлов А.В., Веселова А. С., Солдатов Д.В., Савченко П.В., Тарадин Н.А., Неваров П.А., Горелик А.В. Нормирование показателей надежности функционирования систем железнодорожной автоматики и телемеханики на основе методологий ALARP и УРРАН // МИИТ, деп. в ВИНИТИ 28.11.2016, №158-В2016.
  • Нормирование показателей надежности объектов железнодорожной инфраструктуры / А. В. Горелик, И. А. Журавлев, А. В. Орлов [и др.1// Наука и техника транспорта. - 2017. - № 2. - С. 32-36.
  • Количественные требования и средства контроля обеспечения безопасности систем и устройств СЦБ: Организация сотрудничества железных дорог, 2000. - 8 с.
  • Руководство по эксплуатации АВ036-00-000-00РЭ. Устройство цифровой защиты и автоматики фидера тяговой сети 2*25 кВ ЦЗА-27,5-ФТС. - 61 с.
  • Руководство по эксплуатации 1СР.251.249-02РЭ. Устройство цифровой защиты и автоматики фидера тяговой сети ЦЗА-27,5-ФКС. - 53 с.
  • ДИВГ.648228.070-12 РЭ. Блок микропроцессорный релейной защиты БМРЗ-ФКС. Руководство по эксплуатации. НТЦ «Механотроника» 01.02.2016 г. - 64 с.
  • Защита секционированных тяговых сетей переменного тока: монография / П.С. Пинчуков. - Хабаровск: ДВГУПС, 2010.
  • Бочкарев, С.В. Проблемы оценки надежности микропроцессорных устройств релейной защиты / С. В. Бочкарев, Р. Р. Хисамов // Научно-технический вестник Поволжья. - 2018. - № 6. - С. 91-94. - DOI 10.24153/2079-5920-2018-8-6-91-94.
  • Харни, О. Проектирование подсистемы питания для схем ФАПЧ / О. Харни, Г. Варжола // Беспроводные технологии. - 2011. - № 4(25). - С. 60-64.
  • Методы построения безопасных микроэлектронных систем железнодорожной автоматики / В.В. Сапожников, Вл.В. Сапожников, Х.А. Христов, Д.В. Гавзов; Под ред. Вл.В. Сапожникова - М.: Транспорт, 1995. -272 с
Еще
Статья научная
