Оценка влияния неисправностей подвески на увод автомобиля от прямолинейного движения

Ежегодные экономические потери мирового сообщества от дорожно-транспортных происшествий (ДТП) оцениваются примерно в 3,6 триллиона долларов США, что эквивалентно более 3% глобального внутреннего продукта (ВВП) [1]. По данным Всемирной организации здравоохранения, в мире ежегодно в ДТП погибает порядка 1,2 миллиона человек [2]. Экономический ущерб распределяется крайне неравномерно: в странах с высоким уровнем доходов он достигает до 3% ВВП, в то время как развивающиеся страны могут терять до 5-10% ВВП из-за высокой доли смертей среди экономически активного населения и недостаточных мер профилактики. В Российской Федерации масштаб проблемы также остается острым: в 2025 году на российских дорогах погибло почти 14 тысяч человек, а социально- экономический ущерб от ДТП по итогам 2024 года превысил 1,5 триллиона рублей [3].

Одной из причин ДТП является потеря курсовой устойчивости автомобиля, проявляющаяся в его непроизвольном отклонении от прямолинейной траектории – так называемом уводе. Увод снижает управляемость, вызывает повышенный износ шин и деталей ходовой части, а при определённых условиях может непосредственно приводить к аварии [4]. Курсовая устойчивость в значительной степени определяется сохранением геометрической симметрии ходовой части; ее нарушение порождает систематическое боковое усилие.

Современные автомобили оснащены электронными системами стабилизации, способными частично компенсировать небольшие отклонения [5]. Однако они не устраняют последствия серьезных механических неисправностей – люфтов, деформаций, износа упругих

EDN BVAIVK

Т.Б. Попков, С.А. Евтюков, Е.А. Ануфриев элементов. Согласно теории движения автомобиля, боковой увод колеса возникает под действием боковой нагрузки [6]. Дефекты подвески, нарушая кинематику колес, дополнительно усугубляют процесс увода, что приводит к ложным срабатываниям электронных систем и нестабильному поведению автомобиля в критических режимах.

Увод может быть вызван не только неисправностями подвески, но и дефектами других систем. При торможении асимметрия тормозных усилий (подклинивание суппортов, деформация дисков) создает поворачивающий момент [7]. В трансмиссии – износ ШРУСов, дифференциала, биение полуоси – приводит к асимметрии тяговых усилий, проявляющейся при разгоне. Кроме того, неравномерная загрузка, боковой ветер, уклон дороги, а также человеческий фактор (неполная диагностика, игнорирование начальных признаков) могут маскировать или усугублять увод. Однако наиболее частой и значимой причиной являются дефекты подвески и рулевого управления, которые и будут рассмотрены далее детально.

Анализ неисправностей подвески как основных причин увода

Курсовая устойчивость обеспечивается стабильным положением колес. Любое отклонение от заводских параметров создает предпосылки для возникновения боковых сил. Основные дефекты подвески – люфты, деформации, неисправности амортизаторов и опор.

Люфт – подвижность в соединении, которое должно быть жестко зафиксировано. Он приводит к изменению положения элементов под нагрузкой, что особенно опасно в динамических режимах.

Износ опоры амортизаторной стойки провоцирует увод автомобиля вследствие нестабильности угла развала. Более опасным является износ шаровой опоры, при котором возникает люфт, нарушающий угол развала и устойчивость рулевого управления; в критических случаях возможно произвольное перемещение колеса вплоть до потери управления. Износ сайлентблоков вызывает люфт либо снижение эластичности, что ведет к смещению рычага и нарушению схождения; кроме того, изношенные сайлентблоки ускоряют износ шин и ступичных подшипников. Ослабление резьбовых соединений, а также износ плавающих шарниров приводят к неконтролируемым изменениям схождения. Люфт ступичного подшипника, в свою очередь, вызывает вибрации и дополнительный увод [8].

Люфты взаимосвязаны: дефект в одном узле создает повышенную нагрузку на сопряженные детали, ускоряя их износ. Устранение только одного дефекта без полной диагностики не гарантирует восстановления курсовой устойчивости.

Деформации рычагов, стоек, кулаков создают постоянное фиксированное искажение геометрии, не корректируемое штатными регулировками. Скрытые деформации остаются постоянным источником нестабильности. Типичные неисправности приведены в таблице 1.

Таблица 1 – Влияние неисправностей подвески на увод автомобиля

Элемент	Дефект	Изменение геометрии	Влияние на увод
Наконечники рулевых тяг	Износ, люфт	Увеличение угла схождения	Нестабильность, увод при торможении
Шаровые опоры	Люфт	Смещение продольного угла наклона стойки	Увод при кренах кузова
Сайлентблоки	Расслоение резины, разрыв резинового массива	Нарушение углов схождения и развала	Увод при разгоне или торможении
Амортизаторы	Утечка жидкости, износ рабочих элементов	Снижение демпфирующей способности	Раскачивание кузова, увеличение колебаний пятна контакта шины с дорогой, увод при наезде на неровность
Пружины	Уменьшение упругости	Смещение угла развала	Увод колеса с просевшей пружиной, ускоренный износ кромки шины
Стабилизатор поперечной устойчивости	Выход из строя или обрыв	Асимметрия жесткости подвески при крене	Перераспределение вертикальных нагрузок между колесами в повороте

Деформация рычага подвески, возни- воздействия, приводит к изменению его длины кающая, как правило, в результате ударного и формы, что не может быть скомпенсировано

регулировочными эксцентриками и требует замены деформированной детали. Аналогичным образом изгиб амортизационной стойки или ее штока искажает углы кастера и развала, вследствие чего автомобиль становится практически неуправляемым. Наиболее критичной является деформация поворотного кулака, которая необратимо изменяет все установочные углы колеса; единственным способом устранения данного дефекта служит замена кулака.

Деформация кузова, проявляющаяся в смещении лонжеронов, кронштейнов или брызговиков, нарушает геометрию подвески, поскольку рычаги и подрамники крепятся непосредственно к кузову. Даже незначительное смещение создает систематическую ошибку в углах установки колес, что делает регулировку сход-развала либо невозможной, либо неэффективной. В таких случаях единственным решением является проведение стапельных работ или рихтовка кузова.

Различие в работе амортизаторов на одной оси создает асимметрию демпфирования, вследствие чего колесо с менее эффективным амортизатором при проезде неровностей совершает неконтролируемые вертикальные перемещения. Это вызывает кратковременные изменения углов развала и схождения, которые воспринимаются водителем как увод автомобиля [9]. Подклинивание подшипников верхних опор амортизационных стоек нарушает плавность вращения стойки, что приводит к изменению углов развал-схождения и ухудшению курсовой устойчивости; в таких случаях автомобиль плохо держит прямую линию. Для устранения перечисленных неисправностей требуется замена амортизаторов парами на одной оси, а также замена изношенных опорных подшипников.

Инструментальная оценка курсовой устойчивости автомобиля

Для объективной количественной оценки влияния неисправностей подвески на курсовую устойчивость проводятся дорожные испытания, при которых автомобиль оснащается комплексом датчиков. Ключевыми элементами современной измерительной системы являются [10]:

• -    Инерциальный измерительный блок (IMU). IMU, содержащий акселерометры и гироскопы, измеряет продольное, поперечное и вертикальное ускорения, а также угловые скорости рыскания, крена и тангажа. Современные IMU, например, iMAR iTraceRT-F402/7, обеспечивают частоту обработки данных до 500 Гц и точность позиционирования до 2 см, что делает их «золотым стандартом» для измерения кинематических параметров движения.

• -    Система спутниковой навигации (GNSS/GPS) с поддержкой режима реального времени (RTK), обеспечивающая точность позиционирования 1-2 см. Это критически важно для анализа траектории и точной привязки данных к пространственным координатам [11].

• -    Датчик угла поворота рулевого колеса, необходимый для определения водительского воздействия и корректного анализа управляющих сигналов.

• -    Оптический датчик скорости и угла увода (Correvit S-Motion), обеспечивающий непосредственное, бесконтактное измерение продольной и поперечной скорости автомобиля относительно дорожного покрытия, что позволяет напрямую измерять угол увода кузова [12].

• -    Дополнительные датчики: потенциометрические датчики ходов подвески для измерения перемещений колес относительно кузова, и тензометрические ступицы для измерения сил и моментов, действующих в пятне контакта колеса с дорогой [13].

• -    Для количественной оценки курсовой устойчивости применяются стандартизированные испытания, регламентированные международными стандартами ISO. Ключевыми из них являются испытание на установившуюся поворачиваемость по ISO 4138:2021, в ходе которого автомобиль движется по окружности с постоянным радиусом при постепенном увеличении скорости до достижения заданного поперечного ускорения; в процессе измеряется угол поворота рулевого колеса, угловая скорость рыскания и поперечное ускорение, на основе чего вычисляется градиент поворачиваемости – показатель склонности автомобиля к недостаточной или избыточной поворачиваемости в условиях установившегося движения. Вторым важным испытанием является тест на ступенчатое изменение рулевого управления по ISO 7401:2011, которое имитирует резкий маневр уклонения: на установившейся скорости рулевое колесо максимально быстро поворачивается на определенный угол и фиксируется в этом положении; измеряемые переходные характеристики (угловая скорость рыскания, поперечное ускорение, угол крена кузова) позволяют определить время запаздывания, время нарастания и коэффициент затухания колебаний автомобиля после завершения маневра, что делает этот тест наиболее показательным для оценки способности автомобиля сохранять курсовую устойчивость при экстренном маневрировании.

Проведение таких испытаний требует специального оборудования и полигонных условий. Однако для массовой практики диагностики это экономически нецелесообразно.

В связи с этим предлагается алгоритм оценки томобиля, основанный на сборе данных с автовлияния неисправностей подвески на увод ав- мобиля в реальных условиях эксплуатации

(рис. 1).

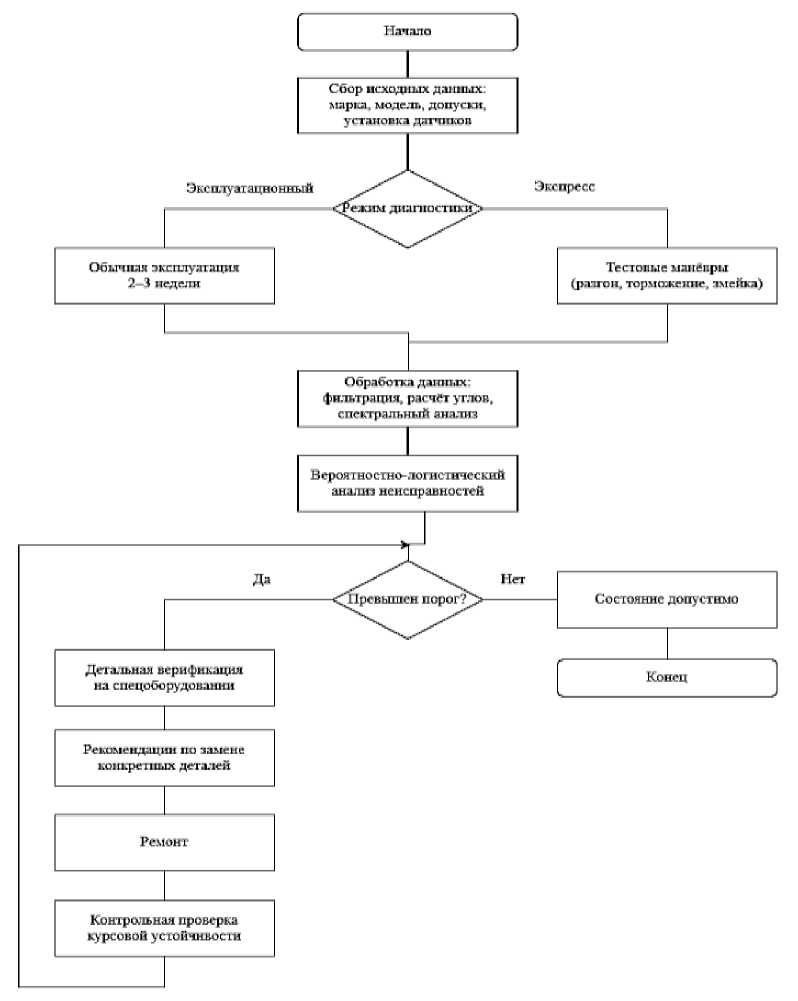

Рисунок 1 – Алгоритм оценки влияния неисправностей подвески на увод автомобиля

Теоретические основы и алгоритм диагностики подвески автомобиля

Основные соотношения, связывающие дефекты подвески с изменением курсовой устойчивости

Стандартной мерой курсовой устойчивости автомобиля является угол увода. В классической теории движения автомобиля связь между боковой силой, возникающей в пятне контакта колеса с дорогой, и углом увода описывается линейной зависимостью [14]:

^у ^ v ^ , (1) где Fу – боковая сила, действующая на колесо со стороны дороги, Н;

• δ – угол увода (угол между направлением качения колеса и его плоскостью вращения), рад;

kу – коэффициент сопротивления боковому уводу шины (жесткость шины в боковом направлении), Н/рад.

Неисправности подвески (люфты, деформации, износ упругих элементов) вызывают изменение углов установки колес – развала γ и схождения θ. Это приводит к появлению дополнительного угла увода Δ δ, не связанного с действием внешних сил. Фактический угол увода может быть представлен как:

5 , =o + A a , (2) факт mtfjp лсиспр где δтеор – теоретический угол увода, соответствующий движению автомобиля с исправной подвеской по заданной траектории (опре- деляется конструктивными параметрами и режимом движения), рад;

Δδнеиспр – дополнительный угол увода, обусловленный наличием дефектов подвески, рад.

При малых изменениях углов развала и схождения, что характерно для большинства эксплуатационных дефектов, выполняется приближенное равенство:

где   Δγ – изменение угла развала, вызванное дефектами, рад;

Δ θ – изменение угла схождения, рад.

Дополнительная боковая сила, обусловленная дефектами подвески, определяется выражением:

\F^k-A3 у у миспр .                (4)

Геометрические соотношения, связывающие величины дефектов с изменениями уг- лов развала и схождения, имеют вид:

• -    для вертикального зазора в шаровой опоре Δ Z (мм) при плече от центра шаровой опоры до центра пятна контакта колеса L (мм)

изменение угла развала приближенно равно:

;

• -    для смещения рычага подвески в изношенном сайлентблоке на величину Δ X (мм) при расстоянии от смещаемого шар-

• нира до противоположного шарнира того же рычага (или колесной базе для задней подвески) B (мм) изменение угла схождения приближенно равно:

;

- для деформации рычага подвески, вы- колеса ΔY зывающей поперечное смещение (мм):

.

Эти геометрические соотношения служат основой для построения калибровочных моделей для конкретных типов автомобилей, которые используются в программном обеспе- чении предлагаемого алгоритма.

Организация сбора данных в реальных условиях эксплуатации

Традиционная диагностика подвески на специализированных стендах требует значительных финансовых и временных затрат, а также привлечения высококвалифицирован- ного персонала. Альтернативой является предлагаемый подход, использующий современные MEMS-датчики (акселерометры, гироскопы, датчики ходов подвески), закрепленные на диагностируемом автомобиле. Данные с датчиков передаются в программное обеспечение, установленное на бортовом компьютере или мобильном устройстве.

Подготовка к диагностике включает установку датчиков и ввод данных об автомобиле (марка, модель, технические характеристики, допустимые значения диагностируемых параметров из нормативной документации).

Режимы сбора данных:

• -    Эксплуатационный режим – водитель эксплуатирует автомобиль в обычном режиме в течение 2-3 недель; система анализирует крены, ускорения, угловую скорость рыскания, колебания подвески.

• -    Экспресс-диагностика – механик или опытный водитель выполняет тестовые маневры (резкое ускорение/торможение, «змейка», проезд искусственной неровности); процедура занимает 30-40 минут.

Вероятностно-логистический анализ и принятие решений

Полученные данные обрабатываются с использованием вероятностно-логистического метода, реализованного в программном обеспечении [15, 16]. Процесс включает три этапа.

Этап 1. Оценка априорных вероятностей отказов.

Априорные вероятности P(Di) наличия i -й неисправности Di определяются на основе статистических данных о надежности узлов (средняя наработка на отказ). При известной интенсивности отказов λ и наработке t :

Р(О.)=1^Й-^, (8)

где λi – интенсивность отказов для i -го узла, 1/ч (или 1/км);

t – наработка (пробег), ч (или км).

Для малых значений λ t допустима линейная аппроксимация:

P(D^ ^k.t . (9)

Источниками для определения априорных вероятностей отказов могут служить не только научные публикации и ведомственные базы данных, включая результаты, накопленные в ходе эксплуатации автотранспортных предприятий, но и собственные базы данных, сформированные в процессе проведения диагностических работ.

Также для принятия решений в условиях дефицита статистической информации широко применяются экспертные оценки и байесовский метод, который позволяет эффек- тивно сочетать и обрабатывать как объективные данные, так и субъективный опыт специалистов-экспертов [17, 18].

Этап 2. Расчет апостериорных вероятностей по формуле Байеса.

Пусть зафиксирован комплекс диагностических признаков K . Апостериорная вероятность i -й неисправности вычисляется по обобщенной формуле Байеса [19]:

,    (10)

' S.-A'WW где Р-. !> |A.' i - апостериорная вероятность i-й неисправности при появлении признаков K;

Л Ар; j — условная вероятность наблюдения признаков K при i -й неисправности, значения которой определяются по диагностической матрице;

M - общее число рассматриваемых неисправностей.

После расчета апостериорных вероятностей для всех потенциальных неисправностей выносится предварительное заключение о техническом состоянии. Если для какой-либо неисправности         превышает заданный порог, состояние признается критическим.

Этап 3. Принятие решения с использованием логистической регрессии.

Дополнительным методом является логистическая регрессия - алгоритм бинарной классификации, позволяющий на основе измеренных значений диагностических признаков xi, Х2,..., Хп оценить вероятность наличия неисправности как принадлежности к определен- ному классу и принять решение о техническом состоянии автомобиля:

'

(11) где   p(K) - вероятность наличия неисправ ности при данном наборе признаков;

x i , Х 2 ,., Х п - значения диагностических признаков (например, поперечный крен, частота колебаний кузова);

b i , b 2 ,., b n - коэффициенты регрессии, определяемые по обучающей выборке.

Коэффициенты логистической регрессии устанавливаются в процессе обучения мо- дели и характеризуют степень влияния каждого диагностического признака на итоговую вероятность. Обучение модели, то есть расчет ее коэффициентов, производится на предварительно собранной обучающей выборке, содержащей как значения диагностических признаков, так и сведения об истинном техническом состоянии автомобиля. В качестве такой выборки используются данные по автомобилям, техническое состояние которых заведомо известно - например, заведомо исправным или с заранее выявленными неисправностями.

Решение принимается путем сравнения расчетной вероятности p(K) с пороговым значением. В задачах технической диагностики порог классификации обычно составляет 0,5 (равновероятное решение), однако при необходимости может смещаться для повышения чувствительности или специфичности диагностики в зависимости от требований достоверности [15]. Если вероятность превышает заданный порог, состояние автомобиля признается критическим и выдаются рекомендации по ремонту; в противном случае состояние признается допустимым.

Алгоритм принятия решений и проведения ремонта

• 1.    Если программный анализ выявил неисправности, вероятность которых превышает заданный порог, формируются рекомендации по целенаправленной замене конкретных деталей (шаровых опор, сайлентблоков, рычагов).

• 2.    Если результат неоднозначен (вероятность ниже порога, но дефект подозревается), требуется детальная верификация с использованием традиционного оборудования (стенд сход-развала, подъемник).

• 3.    После замены деталей проводится обязательная контрольная проверка курсовой устойчивости. Если отклонение траектории превышает допустимую норму, процедура диагностики повторяется.

Таким образом, предложенный подход позволяет перейти от нормативной диагностики («люфт в пределах / за пределами допуска») к параметрической диагностике, прогнозирующей влияние выявленных дефектов на курсовую устойчивость автомобиля.

Заключение

Предложенная кинематико-геометрическая модель влияния дефектов подвески устанавливает количественную связь между величинами зазоров и смещений в сочленениях с изменениями углов установки колес, а также описывает зависимость дополнительной боковой силы от угла увода. Разработан вероятностно-логистический метод оценки неисправностей подвески, основанный на расчете априорных и апостериорных вероятностей отказов с последующей бинарной классификацией технического состояния с помощью логистической регрессии.

Предлагаемый подход предусматривает двухрежимную схему сбора данных (экс- плуатационный режим диагностики и экспресс-диагностика), позволяющую проводить диагностику подвески без использования дорогостоящего полигонного оборудования. Данная схема обеспечивает переход от нормативных методов оценки к параметрической диагностике, прогнозирующей влияние выявленных дефектов на курсовую устойчивость автомобиля и формирующей обоснованные рекомендации по ремонту.

Таким образом, применение разработанного алгоритма будет способствовать повышению эффективности диагностики подвески, снижению трудоемкости и субъективности оценок, а также повышению эксплуатационной безопасности транспортных средств, поскольку своевременное выявление и устранение дефектов подвески является ключевым фактором, существенно снижающим риск возникновения ДТП, что соответствует целевым показателям национального проекта «Инфраструктура для жизни» и Транспортной стратегии Российской Федерации.
