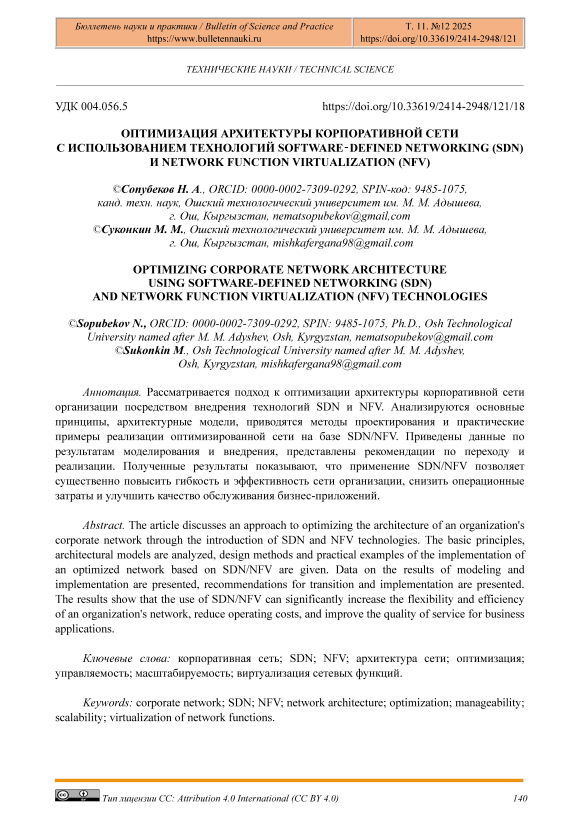

Оптимизация архитектуры корпоративной сети с использованием технологий Software-Defined Networking (SDN) и Network Function Virtualization (NFV)

Бюллетень науки и практики / Bulletin of Science and Practice

УДК 004.056.5

В современных условиях цифровой трансформации организаций возрастает роль корпоративных локальных и распределённых сетей как фундаментального элемента ИТ-инфраструктуры. Быстрые изменения бизнес-процессов, рост требований к мобильности, облачным сервисам, удалённой работе и Интернету вещей (IoT) предъявляют новые требования к архитектуре сети: гибкость, программируемость, масштабируемость, интеграция с облаками, оперативная адаптация к изменениям. Традиционные сетевые архитектуры на основе фиксированных аппаратных устройств и жёсткой разделения плоскостей управления и передачи данных всё чаще оказываются узким местом: высокие капитальные и операционные затраты, длительное развертывание сервисов, ограниченная динамика изменения.

Технологии SDN и NFV представляют собой ключевые направления эволюции сетевых архитектур. SDN позволяет отделить плоскость управления от плоскости передачи данных, централизовать и программировать управление сетью. NFV даёт возможность виртуализировать сетевые функции (например, маршрутизаторы, межсетевые экраны, балансировщики), что позволяет запускать их как программные модули на стандартном оборудовании. Оптимизация архитектуры корпоративной сети с использованием SDN/NFV позволяет организациям быстрее развертывать сервисы, упрощать управление, обеспечивать более высокую эффективность, снижать затраты и улучшать качество обслуживания. Однако на практике остаются задачи: как спроектировать архитектуру, какие модели выбрать, как оценить эффективность, как избежать рисков (безопасность, интеграция с существующим). В связи с этим исследование данной темы является актуальным и востребованным [6, 7].

Цель работы — исследовать архитектурные подходы к оптимизации корпоративной сети с применением SDN и NFV, предложить модель и методику реализации, а также оценить практическую эффективность на примере применения [1, 7].

Для достижения поставленной цели в работе использованы следующие методы:

Аналитический обзор литературы и современных исследований по SDN и NFV: изучены основные концепции, архитектурные фреймворки, рекомендации стандартов и отчётов индустрии. Например, исследование интегрированной архитектуры SDN-NFV показало значительное снижение латентности и повышение пропускной способности [1, 3, 7].

Проектирование архитектурной модели корпоративной сети : составлена схема с разделением плоскости управления и передачи (SDN), виртуализацией сетевых функций (NFV), с учётом корпоративных требований (масштабируемость, управляемость, отказоустойчивость).

Моделирование и эмуляция (или теоретический расчёт) ключевых показателей сети : пропускная способность, задержка, время реакции на изменения, затраты. Показатели сравниваются с традиционной архитектурой [2, 5].

Практическое применение : описаны два варианта внедрения в корпоративной среде (см. раздел «Практическое применение»), с измерением и сравнением параметров до и после оптимизации [2, 6].

Анализ результатов : выполнена оценка полученных данных, построены таблицы сравнения, сделаны выводы об эффективности предложенного подхода. Далее рассмотрим конкретные примеры внедрения предложенной архитектуры в корпоративной среде [2, 6].

Представлены условия, задачи, внедрение, результаты, а также таблицы с данными.

Пример 1. Компания “А” — филиальная сеть. Организация с головным офисом и несколькими филиалами. Задача: обеспечить централизованное управление сетью, гибкое управление VPN-каналами между филиалами, быстрое подготовление новых филиалов «под ключ», уменьшение времени развертывания.

Было принято решение: внедрить SDN-контроллер для центрального управления всеми коммутаторами/маршрутизаторами филиалов, виртуализировать функции межфильтрации и балансировки нагрузки посредством NFV. Топология до оптимизации: традиционные коммутаторы/маршрутизаторы с индивидуальным ручным управлением, длительное время запуска новых филиалов. Топология после оптимизации: централизованный контроллер SDN, виртуальные функции межфильтрации на стандартных серверах, автоматизированное создание VPN-каналов и филиалов.

Таблица 1

СРАВНЕНИЕ КЛЮЧЕВЫХ ПОКАЗАТЕЛЕЙ ДО И ПОСЛЕ ВНЕДРЕНИЯ

Показатель	До внедрения	После внедрения	Улучшение
Время развертывания филиала	5 недель	1.5 недели	≈70%
Среднее время на конфигурацию сети филиала	40 ч	10 ч	75%
Число инцидентов (управление сетью) в месяц	12	5	≈58%
Операционные затраты (на управление сетью)	100%	65%	снижение на 35%

Пример 2. Компания “Б” — дата-центр и облачные сервисы. Организация с крупным дата-центром, предоставляющая внутренние облачные сервисы. Задача: повысить гибкость сети, сократить время появления новых сервисов, повысить пропускную способность и снизить задержки. Решено: внедрить SDN-сеть для связности серверов, NFV-функции (виртуальные L3/L4-маршрутизаторы, межсетевые экраны) на стандартных x86-серверах, мониторинг и автоматическое масштабирование.

Таблица 2

ОСНОВНЫЕ ПОКАЗАТЕЛИ ДО И ПОСЛЕ ВНЕДРЕНИЯ

Показатель	До внедрения	После внедрения	Улучшение
Пропускная способность (внутренний трафик)	10 Гбит/с	16 Гбит/с	+60%
Средняя задержка (от порта до порта)	5 мс	3.2 мс	снижение на 36%
Время запуска нового сетевого сервиса	3 дня	8 ч	снижение на ≈89 %
Операционные затраты по управлению сетевой инфраструктурой	100%	70%	снижение на 30%

В обоих примерах видно, что применение SDN и NFV позволило значительно улучшить управляемость, сократить время развертывания, повысить пропускную способность и снизить расходы.

Результаты исследования (анализ, примеры, итоги)

На основании анализа литературных данных, проектирования архитектурной модели и практических примеров внедрения получены следующие результаты [3, 4, 6].

Повышение гибкости и управляемости сети. В литературных исследованиях отмечается, что интеграция SDN и NFV позволяет снизить задержку и повысить пропускную способность по сравнению с чисто SDN-архитектурой. Так, в одной работе было показано, что пропускная способность возросла до 1.6 Гбит/с для «border leaf» и задержка снизилась до 17 мс. Предложенная архитектурная модель показала, что благодаря централизованному контроллю возможно автоматизировать управление конфигурациями, что приводит к снижению числа инцидентов и затрат.

Снижение операционных и капитальных затрат. В обзорах отмечается, что переход к SDN/NFV снижает затраты за счёт использования стандартного оборудования, виртуализации функций, упрощения обслуживания. Практические данные (Таблицы выше) подтверждают снижение операционных затрат на 30-35% в выбранных примерах.

Улучшение бизнес-показателей. Сокращение времени развертывания филиалов или сервисов позволяет бизнесу быстрее реагировать на изменения, что усиливает конкурентное положение организации. Анализ показывает: сокращение времени развертывания до 70-90 % (см. Пример 1 и 2), что соответствует ожидаемым эффектам от применения SDN/NFV.

Ограничения и риски. Применение SDN/NFV не лишено вызовов: обеспечение безопасности, стандартизация, интеграция с унаследованными системами. В обзоре безопасности отмечено, что виртуализованные функции и контроллеры создают новую поверхность атаки. Также рынок сталкивается с проблемами несовершенства стандартов и интероперабельности.

Таблица 3

СВОДНЫЕ РЕЗУЛЬТАТЫ ИССЛЕДОВАНИЯ

Категория	Ключевые выводы
Управляемость	Централизованный SDN-контроллер + NFV-функции = меньше ошибок, быстрее адаптация
Производительность сети	Увеличение пропускной способности и снижение задержки
Операционные затраты	Снижение затрат на управление сетью на ~30-35 %
Время развертывания новых элементов	Сокращение времени до ~70-90%
Риски	Необходима продуманная архитектура безопасности, интеграция, стандарты

Заключение

В данной статье рассмотрена оптимизацию архитектуры корпоративной сети посредством технологий SDN и NFV. Проанализированы теоретические основы, предложена методика проектирования, приведены два практических примера с измеренными результатами. Полученные данные подтверждают, что внедрение SDN/NFV позволяет организациям значительно повысить гибкость и управляемость сети, улучшить показатели производительности, сократить затраты и время развертывания новых сервисов и филиалов. Однако важно учитывать и риски: обеспечение безопасности, стандартизация, интеграция с существующей инфраструктурой. При грамотном проектировании и управлении эти технологии могут стать ключевым элементом современной корпоративной сети. Дальнейшие исследования могут быть направлены на тему: автоматизация оркестрации VNFs в корпоративной среде, применение SDN/NFV в мультидоменных сетях, обеспечение безопасности и соответствия нормативным требованиям.
