Погребение мастера-ювелира на Кокпомъягском могильнике вымской культуры (археологический и археоминералогический аспекты)

Автор: Э.А. Савельева, В.И. Силаев, В.Н. Филиппов, А.Ф. Хазов

Статья в выпуске: 4 (364), 2025 года.

Бесплатный доступ

Проведенные археоминералогические исследования изделий из цветного и благородного металлов в погребениях № 59 и 115 Кокпомъягского могильника позволили выявить наряду с привозными украшениями из высокопробного серебра ремонтированные изделия на основе оловосеребряного сплава. В рассматриваемом в данной статье погребении № 86 Кокпомъягского могильника обнаружены не только изделия из высокопробного серебра, но и каплевидные слитки серебра, которые могли использоваться как сырье для изготовления серебряных изделий, что подтверждается находками фрагментов простых по технологии изготовления серебряных украшений. Погребальный инвентарь позволяет высказать предположение о принадлежности погребения мастеру-ремесленнику, освоившему навыки среброделия и занимавшему высокий социальный статус в обществе.

Еще

Археология, минералогия, Кокпомъягский могильник, погребение № 86, серебряные, медные, бронзовые, железные предметы

Короткий адрес: https://sciup.org/149148049

IDR: 149148049 | DOI: 10.19110/geov.202.4.4

Текст научной статьи Погребение мастера-ювелира на Кокпомъягском могильнике вымской культуры (археологический и археоминералогический аспекты)

Благодаря проводимым в настоящее время Институтом языка, литературы и истории и Институтом геологии ФИЦ Коми НЦ УрО РАН междисциплинарным археоминералогическим исследованиям получены убедительные свидетельства развития у вычегодских пермян в XIII в. собственного бронзолитейного производства и женского литейного ремесла (Астахова, Савельева, 2022). Вторым важнейшим открытием истории населения бассейна Вычегды в эпоху Средневековья стало обнаружение на Кокпомъягском могильнике привозных серебряных изделий со следами ремонта сере-бряно-оловянными сплавами, что указывает на владение местными бронзолитейщиками навыками сре-броделия (Савельева и др., 2024; Силаев и др., 2024). В этой связи особый интерес представляет погребение № 86 на Кокпомъягском могильнике, в котором найдены ювелирные украшения из цветных металлов и серебра, а также впервые обнаружены каплевидные слитки серебра, ранее не встречавшиеся на памятниках вымской культуры, которые, вероятно, являлись сырьем для изготовления или ремонта серебряных изделий.

Общая характеристика погребения

Кокпомъягский могильник относится к вымской археологической культуре перми вычегодской, датируемой XI–XIV вв. (Савельева, 1987). Он расположен на левом берегу р. Выми, напротив с. Шошка Княжпогостского района Республики Коми, в 700 м к югу от д. Кокпом, в 400 м от долины реки, на боровой террасе высотой 12 м. Погребение № 86 имеет стандартные размеры (225 × 95 × 64 см), расположено в яме с закругленными углами, на дне которой сохранились остатки горелого сруба прямоугольной формы из досок длиной 2 м, шириной 65–78 см. Внутри сруба обнаружены кальцинированные кости. Погребение муж-

ское, совершено по обряду трупосожжения. Предметы погребального инвентаря представлены изделиями из цветных металлов, серебра и железа.

Среди изделий из цветных металлов выделяются медные крестовидная поясная накладка и грушевидный бубенчик-привеска от шумящей подвески (рис. 1, № 4, 10); латунный шаровидный бубенчик с линейной прорезью и поперечным валиком (рис. 1, № 2); бронзовые грушевидный бубенчик-привеска от шумящей подвески и обломок оплавленной ф-образной трубчатой пронизки (рис. 1, № 6, 7). Все эти предметы, кроме крестовидной поясной накладки, являются продуктом литья по восковой модели и носят следы воздействия высоких температур. К серебряным изделиям, обнаруженным в погребении, относятся пластинчатый перстень с прямоугольным щитком, орнаментированный узором в виде двух переплетенных петель с заостренными окончаниями в виде косого креста, вписанных в рамку прямоугольной формы с гравировкой на боковых гранях в виде трапеции, разбитой на три треугольника с точечками (тип 2 по: Руденко, 2015); фрагмент полого полусферического изделия с припаянным колечком из тонкой проволоки, который был предположительно частью одной из половинок полой двусоставной бусины (рис. 1, № 1, 11). Особый интерес представляют каплевидные слитки серебра весом 1.2–2.4 г (рис. 1, № 3). К сопровождающему инвентарю относятся также железное поясное кольцо, обломок железного предмета и два железных наконечника стрелы — ромбовидный черешковый и четырехгранный бронебойный боевой (рис. 1, № 5, 8, 9, 12).

Рис. 1 . Предметы инвентаря в погребении № 86 Кокпомъягского могильника. Рисунки Д. В. Осиповой. Пояснения — в тексте

Fig. 1. Inventory items in burial No. 86 of the Kokpomyag burial ground. Drawings by D. V. Osipova. Explanations are above in the text

В ходе исследований была применена аналитическая сканирующая электронная микроскопия (JSM-6400 Jeol) и рентгеновская дифрактометрия (DX2700BH). В качестве эталонов использовались соответствующие металлы, погрешность измерений не превышала 0.01 мас. %.

Материалы и методы

Исследованию были подвергнуты 11 предметов, а именно два медных, один латунный, два бронзовых, три серебряных и три железных. Все металлические фазы по рентгеноструктурным данным — кристалли- ческие.

Крестовидная поясная накладка. Представляет собой прямоугольный предмет с вогнутыми сторонами размером 12.3 × 12 × 5 мм (рис. 2). По химическому со-

Рис. 2 . Внешний вид медной крестовидной подвески

Fig. 2 . Extermal appearance of a copper cross pendent

Рис. 3 . Внешний вид медного грушевидного бубенчика-привески

Fig. 3 . External appearance of a copper pear-shaped bell-pendant

Рис. 4 . Внешний вид латунного шаровидного бубенчика

Fig. 4 . External appearance of a brass spherical or bell-shaped pendant from a noisy pendant

Таблица 1. Химический состав грушевидного бубенчика-привески от шумящей подвески, мас. %: 1–10 — основная масса, 11–17 — микровключения в основной массе

Table 1. Chemical composition of a pear-shaped bell-pendant from a noisy pendant, wt. %: 1–10 — main mass, 11–17 — microinclusions in the main mass

№ п/п	Cu	Sn	Pb	Fe	Ca	Sb	S	Формулы / Formulas
1	97.28	1.2	1.15	0.37	н. о.	н. о.	н. о.	Cu_0.98Sn_0.01(Fe, Pb)_0.01
2	95.25	2.49	0.74	0.25	»	1.27	»	^Cu0.97^Sn0.01^Sb0.01^{(Fe, Pb)}0.01
3	96.99	1.91	н. о.	0.3	»	0.8	»	Cu_0.98Sn_0.01(Fe, Sb)_0.01
4	98.4	0.53	»	0.53	»	н. о.	»	Cu_0.99(Fe, Sn)_0.01
5	96.59	2.01	»	0.33	»	1.07	»	Cu_0.98Sn_0.01(Fe, Sb)_0.01
6	96.34	0.27	»	2.3	»	1.09	»	Cu_0.98Sn_0.01(Fe, Sb)_0.01
7	96.91	0.45	»	0.45	»	0.82	»	Cu_0.98Sn_0.01(Fe, Sb)_0.01
8	97.21	1.52	»	0.45	»	0.82	»	Cu_0.98Sn_0.01(Fe, Sb)_0.01
9	96.47	1.74	0.91	0.88	»	н. о.	»	^Cu0.98^Sn0.01^Fe0.01
10	96.58	1.93	н. о.	0.45	»	1.04	»	Cu_0.98Sn_0.01(Fe, Sb)_0.01
Среднее / Average	96.8	1.41	0.28	0.63	0	0.69	0
СКО / MSD	0.8	0.76	0.46	0.61	0	0.5	0
11	3.99	н. о.	93.21	н. о.	н. о.	н. о.	2.8	^Pb0.75^Cu0.1^S0.15
12	3.46	»	96.54	»	»	»	н. о.	^Pb0.9^Cu0.1
13	2.99	»	97.01	»	»	»	»	^Pb0.91^Cu0.09
14	3.54	»	96.46	»	»	»	»	^Pb0.89^Cu0.11
15	3.66	»	96.34	»	»	»	»	^Pb0.89^Cu0.11
16	4.01	»	94.83	»	1.16	»	»	^Pb0.83^Cu0.11^Ca0.06
17	9.17	»	89.41	»	1.42	»	»	^Pb0.7^Cu0.3
Среднее / Average	4.4	0	94.83	0	0.37	0	0.4
СКО / MSD	2.13	0	2.73	0	0.63	0	1.06

Примечание: н. о. — не обнаружено; СКО — среднее квадратичное отклонение (здесь и далее в табл.) Note: н. о. — not detected; MSD — mean square deviation (here and further in the table)

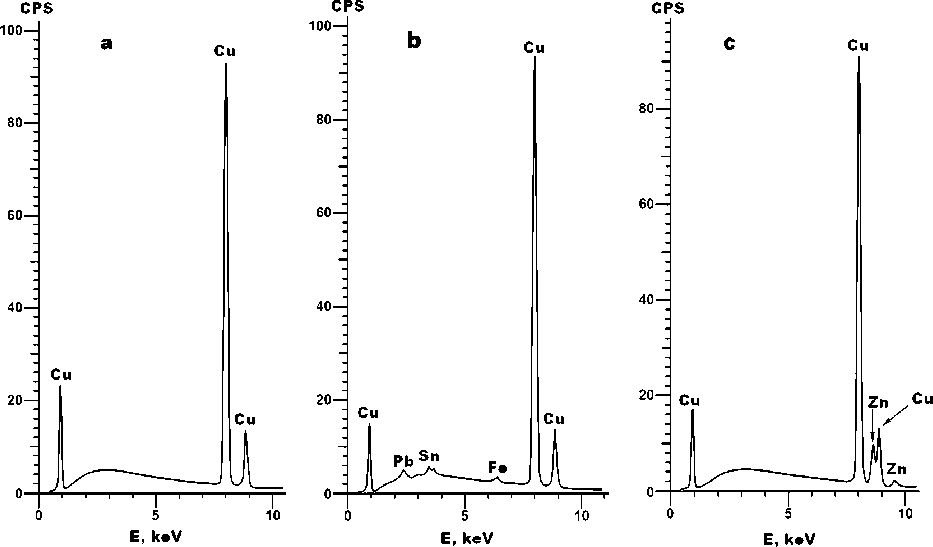

Рис. 5. ЭД-спектры, полученные от медных и латунных предметов: крестовидной поясной подвески (а), грушевидного бубенчика-привески (b) и шаровидного бубенчика (с)

Fig. 5. ED spectra obtained from copper and brass objects: a cross-shaped belt pendant (a), a pear-shaped bell-pendant (b) and a spherical or bell-shaped bell-pendant (c)

ставу — медная, без регистрируемых примесей (рис. 5, а), на поверхности выявлена пленка окисления, сложенная купритом — CuO.

Грушевидный бубенчик-привеска от шумящей подвески размером 24.5 × 14 × 13 мм (рис. 3). По составу может быть определена как оловосодержащая медь (табл. 1, рис. 5, б), поскольку в настоящее время к бронзам относят сплавы с содержанием Sn более 3 мас. %. Основная масса в бубенчике имеет состав Cu_0.97–0.99Sn_{0– 0.01}(Fe, Sb)_0–0.01. Выявлены редкие микровключения медно-свинцовой фазы размером до 10 мкм состава ^Pb0.7–0.91^Cu0.09–0.3^S0–0.15^.

Шаровидный бубенчик с линейной прорезью и поперечным валиком. Предмет размером 17 × 18 мм с ушком (рис. 3). По составу — латунь с содержанием Zn 5–13 мас. % (табл. 2, рис. 5, с) и формулой Cu_0.87–0.95Zn_0.05–0.13. Это точно соответствует археологическим средневековым латуням, которые получали сплавлением меди с галмеем (ZnCO₃ и ZnSiO₄ H₂O) в закрытых сосудах при температуре до 1000 °С.

Оплавленная ф-образная трубчатая пронизка. Предмет размером 26 × 31 × 14 мм (рис. 6) сложен олово-медным сплавом, варьирующим по составу от низ-кооловянистых — Cu_0.94–0.96Sn_0.04–0.06 — до умеренно оловянистых — Cu_0.91–0.92Sn_0.08–0.09 и высокооловяни-стых — Cu_0.77–0.79Sn_0.21–0.23 бронз (табл. 3, рис. 8). Спорадически в основной бронзовой массе выявляются микровключения размером до 5 мкм, сложенные медно-свинцовой фазой состава Pb_0.39–0.77Cu_0.2–0.52Sn_0.03–0.09.

Выявленные разновидности средневековой бронзы вполне сопоставимы с современными ее промышленными типами: низкооловянистая соответствует современной литейной деформируемой бронзе, умеренно оловянистая — современной колокольной бронзе, а высокооловянистая — современной белой оловяни-стой бронзе. Обнаружение в основной массе средневековой бронзы свинцовых микровключений дает воз-

Таблица 2. Химический состав шаровидного бубенчика, мас. %

Table 2. Chemical composition of spherical or bell-shaped pedant bell, wt. %

№ п/п Cu Zn Sn Pb Формулы Formulas 1 93.27 6.73 н. о. н. о. Cu0.93Zn0.07 2 91.45 8.55 » » Cu0.92Zn0.08 3 92.73 7.27 » » Cu0.93Zn0.07 4 87.14 12.86 » » Cu0.87Zn0.13 5 92.74 7.26 » » Cu0.93Zn0.07 6 94.5 5.5 » » Cu0.95Zn0.05 7 93.82 5.39 » 0.79 Cu0.94Zn0.06 8 87.63 12.36 » н. о. Cu0.88Zn0.12 9 90.02 9.98 » » Cu0.9Zn0.1 10 87.39 12.61 » » Cu0.88Zn0.12 11 88.78 11.22 » » Cu0.89Zn0.11 12 86.11 13.24 0.65 » Cu0.87Zn0.13 Среднее Average 90.46 9.41 0.05 0.07 СКО MSD 2.97 2.98 0.19 0.23 можность оценить температуры плавления. По современным технологиям (Корчмит, Егоров, 2004) известно, что в застывших относительно низкотемпературных (950–1000 °С) свинецсодержащих бронзах микровключения свинцовой фазы встречаются чаще, локализуются в интерстициях матричной фазы, достигая размера 10–20 мкм. В высокотемпературных (1100–1250 °С) бронзах свинцовые микровключения редки, большей частью локализуются внутри зерен матричной фазы и по размеру редко превышают 5 мкм. На этом основании бронзы в исследованной пронизке можно отнести к высокотемпературным.

Оловобронзовый грушевидный бубенчик-привеска от шумящей подвески. Украшение размером 34 × 18 × 9 мм (рис. 7), по составу преимущественно бронзовое (табл. 4). Выявлены низкооловянистая — Cu_0.94–0.96 Sn_0.04–0.06, умеренно оловянистая — Cu_0.91–0.93Sn_0.07–0.09 и высоко оловянистая — Cu_0.73–0.8Sn_0.2–0.27 бронзы. Кроме того, в матричной фазе высокооловянистой бронзы обнаружены редкие микровыделения медистого олова состава Sn_0.51–0.74Cu_0.29–0.49As_0–0.03. Очевидно, что эти включения образовались за счет отликвировавшегося расплава избыточного олова, застывшего в ходе медленного остывания при температуре не выше 250–300 °С

Пластинчатый серебряный перстень, орнаментированный узором, вписанным в рамку прямоугольной формы . Размеры украшения — 50 × 17 × 5 мм (рис. 9).

Рис. 6 . Внешний вид бронзовой оплавленной ф-образной трубчатой пронизки

Fig. 6 . External appearance of the bronze melted ф-shaped tubular penetration

Рис. 7. Внешний вид олово-бронзового грушевидного бубенчика-привески

Fig. 7 . Exernal appearance of a tin-bronze pear-shaped pendant bell

Таблица 3. Химический состав оплавленной ф-образной трубчатой пронизки, мас. %: бронзы низкооловянистая (1–3), умеренно оловянистая (4– 7), высокооловянистая (8–11), микровключения в бронзах (12, 13)

Table 3. Chemical composition of melted ф-shaped tubular beads, wt. %: low-tin bronze (1–3), moderate-tin bronze (4–7), high-tin bronze (8–11), microinclusions in bronzes (12, 13)

№ п/п	Сu	Sn	Pb	Формула Formula
1	90.99	9.01	н. о.	^Cu0.94^Sn0.06
2	92.17	7.83	»	^Cu0.96^Sn0.04
3	92.18	7.82	»	^Cu0.96^Sn0.04
Среднее Average	91.78	8.22	0
СКО MSD	0.68	0.68	0
4	85.91	14.09	н. о.	^Cu0.92^Sn0.08
5	85.53	14.47	»	^Cu0.92^Sn0.08
6	84.35	15.65	»	^Cu0.91^Sn0.09
7	83.89	16.11	»	^Cu0.91^Sn0.09
Среднее Average	84.89	15.07	0
СКО MSD	0.93	0.96	0
8	64.53	35.47	н. о.	^Cu0.77^Sn0.23
9	66.39	33.61	»	^Cu0.79^Sn0.21
10	65.48	34.52	»	^Cu0.78^Sn0.22
11	66.39	33.61	»	^Cu0.79^Sn0.21
Среднее Average	65.7	34.3	0
СКО MSD	0.89	0.89	0
12	27.01	8.16	64.83	^Pb0.39^Cu0.52^Sn0.09
13	7.14	1.94	90.92	^Pb0.77^Cu0.2^Sn0.03
Среднее Average	17.08	5.05	77.88
СКО MSD	14.05	4.4	18.45

Таблица 4. Химический состав грушевидного бубен-чика-привески, мас. %: бронза низкооловянистая (1–4), умеренно оловянистая (5–8), высокооловяни-стая (9–12), олово медистое (13–15)

Table 4. Chemical composition of the melted pear-shaped bell-pendant, wt. %: low-in bronze (1–4), moderate-tin bronze (5–8), high-tin bronse (9–12) copper-tin (13–15)

№ п/п	Сu	Sn	As	Формула Formula
1	92.32	7.68	н. о.	^Cu0.96^Sn0.04
2	90.02	9.98	»	^Cu0.94^Sn0.06
3	89.19	10.8 1	»	^Cu0.94^Sn0.06
4	89.24	10.76	»	^Cu0.94^Sn0.06
Среднее Average СКО MSD	90.19 1.46	9.81 1.47	0
5	86.35	13.65	н. о.	^Cu0.92^Sn0.08
6	88.22	11.78	»	^Cu0.93^Sn0.07
7	84.64	15.36	»	^Cu0.91^Sn0.09
8	86.97	13.03	»	^Cu0.93^Sn0.07
Среднее Average СКО MSD	86.55 1.49	13.46 1.49	0
9	60.65	39.35	н. о.	^Cu0.74^Sn0.26
10	59.33	40.67	»	^Cu0.73^Sn0.27
11	67.92	32.08	»	^Cu0.8^Sn0.2
12	66.0	34.0	»	^Cu0.78^Sn0.22
Среднее Average СКО MSD	63.47 4.13	36.52 4.14	0
13	74.87	25.13	н. о.	^Sn0.61^Cu0.39
14	67.35	32.65	»	^Sn0.51^Cu0.49
15	83.75	14.05	2.2	^Sn0.74^Cu0.23^As0.03
Среднее Average СКО MSD	75.32 8.21	23.94 9.36	0.73 1.27

По составу перстень практически без примесей (рис. 13, а; табл. 5) — Ag0.99–1Cu0–0.01, проба оценивается в 995– 1000 ‰. Судя по пробе, серебро в перстне высокотемпературное, температура его плавления превышала 950 °C (Гаврилин, 2000).

Фрагмент серебряного полусферического украшения с припаянным колечком размером 12 × 11 × 1 мм (рис. 10). По составу малопримесное (рис. 13, b; табл. 6) — Ag_0.91–0.97Cu_0.02–0.05S_0–0.06, проба составляет 963–986 ‰. Судя по этим данным, серебро в этом украшении тоже высокотемпературное — выше 950 °C.

Каплевидные слитки высокопробного серебра. Размеры слитков — (6–17) × (6–7) × 5 мм, размер капель в слитках — 5–3 мм (рис. 11). По составу — почти беспримесное серебро (рис. 13, а; табл. 7) — Ag_0.94–1Cu_0–0.03 S_0–0.01, проба лежит в пределах 967–1000 ‰. Температура плавления превышала 950 °С.

Ромбовидный черешковый наконечник стрелы размером 90 × 17 × 3 мм (рис. 12). По составу практически 44

беспримесное железо (рис. 13, с; табл. 8) — Fe_0.99–1P_0–0.01. На скульптированной поверхности в ямках наблюдаются буроцветные выделения гетита — (Fe_0.99–1Al_0–0.01Mn 0–0.01 )O(OH).

Обломок железного предмета. Матрица по составу беспримесная, но с микровключениями двух типов металлических сплавов (табл. 8): 1) никелево-железо- ^{цинково-медного — Cu}0.38–0.45^Zn0.24^Fe0.17–0.25^Ni0.1–0.19^; 2) цинково-медно-железо-никелевого — Ni_0.37–0.77Fe_0.2–0.3 Cu_0.02–0.26Zn_0.01–0.17. На поверхности обломка зафиксирована микропленка гётита (табл. 9).

Результаты и обсуждение

В результате проведенных исследований в погребении № 86 Кокпомъягского могильника установлена своеобразная коллекция медных, латунных, бронзовых, серебряных и железных предметов. Медные укра-

Рис. 8. ЭД-спектры, полученные от археологических бронз: низкооловянистой (а), умеренно оловянистой (b), высоко-оловянистой (с)

Fig. 8 . ED spectra obtained from archaeological bronzes: low-tin (a), moderate-tin (b), high-tin (c)

Таблица 5. Химический состав пластинчатого перстня, мас. %

Table 5. Chemical composition of the plate ring, wt.%

№ п/п Ag Cu Формулы Formulas 1 100 н. о. Ag 2 100 » Ag 3 100 » Ag 4 99.47 0.53 Ag0.99Cu0.01 5 100 н. о. Ag 6 100 » Ag 7 100 » Ag 8 99.51 0.49 Ag0.99Cu0.01 9 100 н. о. Ag Среднее Average 99.89 0.11 СКО MSD 0.22 0.23 шения характеризуются незначительными примесями Sn, Fe, Sb, содержат микровключения медно-свин-цовой фазы, на поверхности покрыты микропленкой окисления из куприта CuO. Латунный предмет соответствует по составу аналогичным археологическим находкам, которые получали сплавлением металлической меди с галмеем (карбонатной и силикатной цинковой рудой). Но по сравнению с латунью в грушевидном бубенчике из погребения № 59 исследованный предмет характеризуется гораздо более чистым и более цинкистым составом. В бронзовых украшениях выявлены три типа практически беспримесных бронз (рис. 14): низкооловянистая Cu0.94–0.96Sn0.04–0.06, умеренно оловянистая Cu0.91–0.93Sn0.07–0.09, высокооловя-

Таблица 6. Химический состав полусферического украшения с припаянным колечком, мас. %

Table 6. Chemical composition of hemispherical decoration with a soldered ring, wt. %

№ п/п Ag Cu S Формулы Formulas 1 96.28 1.58 2.14 Ag0.91Cu0.03S0.06 2 97.24 1.3 1.46 Ag0.93Cu0.02S0.05 3 98.63 1.37 н. о. Ag0.98Cu0.02 4 97.68 2.32 » Ag0.96Cu0.04 5 97.23 2.77 » Ag0.95Cu0.05 6 98.05 1.95 » Ag0.97Cu0.03 Среднее Average 97.51 1.88 0.6 СКО MSD 0.8 0.58 0.95 нистая Cu0.73–0.8Sn0.2–0.27 — с микровключениями оловосвинцовой фазы (рис. 15). Все выявленные типы археологических бронз сопоставимы с современными промышленными типами бронз: соответственно с литейной деформируемой, колокольной и белой оловя-нистой. Судя по размеру микровключений они выплавлялись при температуре выше 1100 °С.

Сопоставление данных по медным, латунным и бронзовым предметам в погребениях Кокпомъягского могильника (Силаев и др., 2024; Савельева и др. 2024) показывает, что рассматриваемое погребение отличается особо качественным составом цветнометалльных сплавов и наиболее высокой температурой их получения.

Шаровидный бубенчик с линейной прорезью и поперечным валиком имеет аналогии в древностях Новгорода, где они найдены в слоях со второй поло- 45

Рис. 9 . Пластинчатый перстень, орнаментированный узором, вписанным в рамку прямоугольной формы

Рис. 10 . Фрагмент серебряного полусферического украшения с припаянным колечком

Fig.10 . Fragment of a silver hemispherical decoration with a soldered ring

Fig. 9 . Plate ring, decorated with a pattern inscribed in a rectangular frame

Рис. 11 . Каплевидные слитки высокопробного серебра

Fig. 11 . Teardrop shaped bars of high-grade silver

Рис. 12 . Ромбовидный наконечник стрелы
Fig. 12 . Diamond-shaped arrow head

Рис. 13. ЭД-спектры, полученные от серебряных (a, b) и железных (с) предметов

Fig. 13 . ED spectra obtained from silver (a, b) and iron (c) objects

Таблица 7. Химический состав каплевидных слитков серебра, мас. %

Table 7. Chemical composition of teardrop-shaped silver ingots, wt. %

№ п/п Ag Cu S Формулы Formulas 1 99.34 0.66 н. о. Ag0.99Cu0.01 2 98.57 0.96 0.47 Ag0.97Cu0.02S0.01 3 97.99 0.6 1.41 Ag0.98Cu0.02 4 99.04 0.96 н. о. Ag0.98Cu0.02 5 96.67 3.33 » Ag0.94Cu0.06 6 100 н. о. » Ag 7 98.79 1.21 » Ag0.98Cu0.02 8 98.09 1.91 » Ag0.97Cu0.03 Среднее Average 98.56 1.2 0.24 СКО MSD 1.01 1.02 0.5 вины XIII в. до конца XIV в. (Cедова, 1981). По Ю. М. Лесману, древнейшие из них датируются 1224 г. – серединой 1260-х годов, верхняя хронологическая граница не определяется (Лесман, 1988). Ф-образные трубчатые пронизки являются типичными украшениями для родановской и вымской культур (Оборин, 1979), но встречаются и за пределами Прикамья и Вычегодского бассейна — на средневековых памятниках Карелии (Кочкуркина, 1972), на финно-угорских памятниках Северо-Западной Руси, в Костромском Поволжье (Рябинин, 1997), в Зауралье (Арне, 2005), где датируются XI–XIII вв. На памятниках вымской культуры они входят в хронологическую группу предметов XIII в. (Савельева, 1987). Бронзовые крестовидные накладки являются характерными украшениями средневекового финно-угорского населения Приобья (Чернецов, 1957; Викторова, 1973), на вымских могильниках они датируются также XIII в. (Савельева, 1987).

Исследованные серебряные предметы — пластинчатый перстень, полусферическое украшение и каплевидные слитки — характеризуются тождественным со-

Таблица 8. Химический состав ромбовидного черешкового наконечника стрелы (1–4), обломка железного предмета (5–19) и микровключений в обломке (20–26), мас. %

Table 8. Chemical composition of diamond-shaped petoline tip of arrow head (1–4), a fragment of an iron object (5–19) and microinclusions in a fragment (20–26), wt. %

№ п/п	Fe	Ni	Cu	Zn	Si	P	Формулы / Formulas
1	99.74	н. о.	н. о.	н. о.	н. о.	0.26	Fe
2	99.73	»	»	»	»	0.27	Fe
3	99.76	»	»	»	»	0.24	Fe
4	99.69	»	»	»	»	0.31	^Fe0.99^P0.01
Среднее / Average СКО / MSD	99.73 0.03	0	0	0	0	0.27 0.03
5	99.29	н. о.	н. о.	н. о.	н. о.	0.71	Fe
6	99.38	»	»	»	»	0.62	Fe
7	98.97	»	»	»	0.22	0.81	Fe
8	99.24	»	»	»	н. о.	0.76	Fe
9	99.68	»	»	»	»	0.32	Fe
10	99.45	»	»	»	»	0.55	Fe
11	99.5	»	»	»	»	0.5	Fe
12	99.49	»	»	»	»	0.51	Fe
13	99.65	»	»	»	»	0.34	Fe
14	99.55	»	»	»	»	0.45	Fe
15	99.55	»	»	»	»	0.45	Fe
16	99.54	»	»	»	»	0.46	Fe
17	99.69	»	»	»	»	0.31	Fe
18	99.63	»	»	»	»	0.37	Fe
19	99.71	»	»	»	»	0.29	Fe
Среднее / Average СКО / MSD	99.49 0.2	0	0	0	0.01 0.06	0.5 0.17
20	22.69	12.82	38.81	25.68	н. о.	н. о.	^Cu0.38^Fe0.25^Ni0.13^Zn0.24
21	17.46	18.59	38.96	24.99	»	»	^Cu0.38^Fe0.19^Ni0.19^Zn0.24
22	15.44	9.34	46.19	29.03	»	»	^Cu0.45^Fe0.17^Ni0.1^Zn0.24
23	18.08	36.38	27.5	18.04	»	»	^Cu0.38^Fe0.25^Ni0.13^Zn0.24
24	36.85	59.42	2.69	1.04	»	»	^Ni0.37^Fe0.2^Cu0.26^Zn0.17
25	28.57	68.3	2.43	0.7	»	»	^Ni0.58^Fe0.3^Cu0.02^Zn0.01
26	13.97	76.78	5.82	3.43	»	»	^Ni0.77^Fe0.3^Cu0.02^Zn0.01
Среднее / Average СКО / MSD	21.87 8.24	40.23 27.93	23.2 19.12	14.7 12.6	0	0

Таблица 9. Химический состав поверхностной пленки окисления на наконечнике стрелы (1–7) и обломке железного предмета (8), мас. %

Table 9. Chemical composition of the surface oxidation film on the arrowhead (1–7) and a fragment of an iron object (8), wt. %

№ п/п	Fe 2 O 3	Al₂O₃	MnO	P 2 O 5	Формулы / Formulas
1	98.96	0.64	0.4	н. о.	(Fe o.98 Al o.oi Mn o.oi )O(OH)
2	99.24	0.76	н. о.	«	(Fe o.99 Al o.oi )O(OH)
3	100	н. о.	«	«	FeO(OH)
4	98.92	0.73	«	«	(Fe 0.98 Al 0.02 )O(OH)
5	100	н. о.	«	«	FeO(OH)
6	99.16	0.84	«	«	(Fe 0.98 Al 0.02 )O(OH)
7	100	н. о.	«	«	FeO(OH)
Среднее / Average	99.47	0.42	0.06	0
СКО / MSD	0.51	0.4	0.15	0
8	98.79	«	«	1.21	FeO(OH)

Рис. 14. Сводная диаграмма химического состава медных, латунных и бронзовых предметов из погребений № 59 (а), 115 (b) и 86 (c) на территории Кокпомъягского могильника. Предметы: 1 — медные; 2–4 — бронзовые, соответственно низко-, умеренно и высоко-оловянистые; 5 — латунные; 6 — медисто-оловянные. 7 — микровключения в предметах

Fig. 14. Summary diagram of the chemical composition of cooper, brass and bronze objecs from burial No. 59 (a), 115 (b) and 86 (с) on the territory of the Kokpomyag burial ground. Objects: 1 — cooper; 2–4 — bronze, respectively low-, moderate and high-tin; 5 — brass; 6 — copper-tin. 7 — microinclusions in objects ставом и внутренним строением. Они имеют практически беспримесный или малопримесный состав — Ag0.91–1Cu0–0.05S0–0.01 и пробу соответственно 963–986 и 967–1000 ‰. Такое серебро можно получить лишь в высокотемпературных условиях при 950 °С и выше.

Серебряный пластинчатый перстень с прямоугольным орнаментированным щитком по узору похож на рисунки на эмали, нанесенные на предметы Древней Руси домонгольского периода IХ–XIII веков. Аналогии выявлены также на памятниках Пермского Предуралья (Брюхова, Подосенова, 2015), в Тобольском Прииртышье (Адамов, 2022), хотя между ними и Кокпомъягским могильником имеются некоторые отличия. В настоящее время пермскими археологами такие предметы датируются XIII–XIV вв., а на вымских могильниках они отнесены ко второй половине XIII в. (Савельева, 1987). На основе приведенных аналогий погребение № 86 может быть датировано второй половиной XIII в.

Итак, анализ изученного погребального инвентаря, часть которого может быть определена как сырье для переплавки, позволяет высказать предположение о принадлежности погребения № 86 ювелиру-литейщику, не только занимавшемуся бронзолитейным про- 48

изводством, но и овладевшему навыками среброде-лия. О появлении в рассматриваемый период мастеров, занимавшихся среброделием, свидетельствуют и найденные в других погребениях на Кокпомъягском могильнике серебряные изделия местного производства. К ним относятся широкосрединный перстень без декора (погребение № 69); привеска, имитирующая бубенчик, где дужка выполнена из медной проволоки, а тулово из серебра (погребение № 177); серебряные пластинки, определяемые как держатели подвесок (погребения № 74, 115).

Заключение

В целом полученные данные свидетельствуют о том, что в погребении № 86 был захоронен литейщик, отличающийся высоким мастерством. На это указывают и широкий ассортимент металлургических изделий, узкий диапазон вариации их состава по всем группам украшений, явное владение высокотемпературными металлургическими технологиями. Такие мастера-умельцы в эпоху Средневековья на территории Пермского Предуралья занимали высокий социальный статус, наделялись магическими свойствами (Белавин,

Cu io 20 30 40 50 Sn мае. %

Рис. 15. Фазовая диаграмма системы сплавов Cu–Sn по: Riederer, 1984. Красными и синими отрезками показаны диапазоны варьирования металлов и сплавов в продуктах могильников соответственно № 115 и 86. Металлы и сплавы: 1 — медь; 2–4 — бронзы соответственно низко-, умеренно и высокооловянистые

Fig 15 . Phase diagram of the Cu-Sn alloy system according to: Riederer, 1984. The red and blue segments show the ranges of variation of metals and alloys in the products of burial grounds No. 115 and 86, respectively. Metals and alloys: 1 — copper; 2–4 — bronzes, respectively low-, moderate-, and high-tin

2001). Есть основания предполагать принадлежность литейщика в исследованном погребении также к социальной верхушке местного населения, что подтверждается богатым погребальным инвентарем, включающим два железных наконечника стрелы, один из которых боевой.

Исследования проводились по двум госбюджетным темам: 1) № ГР 122040600009-2 (ИГ ФИЦ Коми НЦ УрО РАН) — «Фундаментальные проблемы минералогии и минералообразования, минералы как индикаторы петро-и рудогенеза, минералогия рудных районов и месторождений Тимано-Североуральского региона и арктических территорий»; 2) № ГР 121042600199-5 (ИЯЛИ ФИЦ Коми НЦ УрО РАН) — «Особенности формирования населения севера европейской части России в эпоху камня, раннего металла и средневековья по данным археологии».

Статья научная
