Полифункциональный технологический смазочный материал для холодной объемной штамповки и системы смазки узлов трения холодно-высадочного автомата

Автор: Шолом В.Ю., Абрамов А.Н., Тюленев Д.Г., Фазлиахметов Ф.Н., Саранцева С.А.

Журнал: Известия Самарского научного центра Российской академии наук @izvestiya-ssc

Рубрика: Системные разработки трибологии машин и приборов

Статья в выпуске: 4-3 т.13, 2011 года.

Бесплатный доступ

Представлены результаты по разработке полифункционального ТСМ "Росойл-105", который отвечает основным требова-ниям предъявляемым к редукторным маслам для узлов трения холодно-высадочного автомата и технологическим смазочным материалам используемых на операциях холодной объемной штамповки.

Холодная-объемная штамповка, трение, смазка

Короткий адрес: https://sciup.org/148200234

IDR: 148200234

Текст научной статьи Полифункциональный технологический смазочный материал для холодной объемной штамповки и системы смазки узлов трения холодно-высадочного автомата

Применяемые в холодно-высадочных автоматах системы подачи смазки, очень часто, не обеспечивают гарантированного разделения технологических смазочных материалов (ТСМ) от масел для узлов трения автоматов (смешение может достигать 20%). Происходит взаимное разбавление продуктов, что приводит к быстрому недопустимому ухудшению свойств дорогостоящей технологической смазки и потере триботехнических характеристик масла для узлов трения и антикоррозионных свойств последнего. Результатом такого смешения является снижение срока эксплуатации обоих масел и их частая замена. Эту проблему можно решить с помощью применения полифункциональных смазочных материалов, которые одновременно используются для систем смазки узлов трения холодновысадочного автомата и для операций холодной объемной штаммповки. Подобные продукты в последнее время стали появляться за рубежом.

К полифункциональным смазочным материалам предъявляются следующие требования:

  • -    данные смазочные материалы должны обладать высокими противозадирными, антифрикционными свойствами, обеспечивающими стабильный процесс штамповки;

  • -    для смазывания узлов трения оборудования и предотвращения их износа, снижения потерь энергии на трение, смазочные материалы должны обладать высокими противоизносными, антикоррозионными (особенно важно для деталей конструкции из цветных металлов), антиокисли-

  • Шолом Владимир Юрьевич, генеральный директор, E-mail: rosoil@rosoil.ru;

Абрамов Алексей Николаевич кандидат технических наук, заместитель генерального директора.

Фазлиахметов Фанис Назипович-инженер

Саранцева Светлана Александровна-инженер

тельными и рядом других физико-химических свойств.

Реализация всего этого комплекса требований в одном составе ТСМ является довольно сложной задачей, поскольку, практический опыт исследований показывает, что зачастую они являются взаимоисключающими.

В результате исследований в ХТЦ УАИ разработан полифункциональный ТСМ “Росойл–105”. При его создании были проведены исследования трибологических свойств смазочных материалов по методам испытаний подробно представленных в работах [1, 2].

Для сравнительной оценки параметров и свойств, использовали следующие образцы смазочных материалов:

  • -    индустриальное (редукторное) масло ИТД-68;

  • -    полифункциональные композиции “KPF 148” (Carl Bechem Gmb), “Quaker Extrudeko 7702” (Quaker Chemical);

  • -    технологический смазочный материал “Fimitol 96 HC” (Carl Bechem Gmb);

  • -    полифункциональный ТСМ “Рос-ойл–105”.

Методы испытаний

  • 1.    Оценка смазывающих свойств смазочных материалов на четырехшариковой машине трения (ЧМТ-1) по ГОСТ 9490. Определяли показатели: нагрузку сваривания Рс, нагрузку критическую Рк, индекс задира Из, показатель износа, Ди (при нагрузках 20 кгс, 40 кгс). Испытания проводили при комнатной температуре (20 ± 2) °С.

  • 2.    Метод оценки эффективности смазочных материалов на трибометрической установке. Испытания на трибометриической установке имитируют метод испытаний на машине трения по методу “Райхерта” (“ролик - обойма”). Обойма наружным диаметром 35 мм из стали ШХ-15 от конического роликового подшипника, образцы -цилиндрический ролик диаметром 8 мм и длиной 20 мм из стали ШХ-15. Скорость трения в контакте 0,65 м/с. Определяли величину износа (площадь износа) в зависимости от нагрузки в узле трения.

  • 3.    Метод оценки смазочных материалов при формообразовании внутренней резьбы бесстру-жечными метчиками путем пластической деформации металла. Метод заключается в сравнении величины крутящего момента резьбовыдавливания при формообразовании профиля внутренней резьбы в заготовке (гайке) с помощью вращающегося, с заданной скоростью вращения, бесстружечного метчика (раскатника) для различных смазочных материалов.

  • 4.    Метод оценки эффективности смазочных материалов при прямом выдавливании. Метод заключается в сравнении величин усилий выдавливании, выталкивания в процессе прямого выдавливания цилиндрических образцов из металлов и сплавов для различных смазочных материалов.

Инструмент - четырехгранный бесстружечный метчик М12 х 1,25 с открытым контуром из стали Р6М5. Твердость рабочей части метчика HRC 62...65. Заготовки гаек с внутренним диаметром отверстия под резьбу 11,5мм и высотой 10 мм из стали 10кп. Выдавливание резьбы осуществляли при скоростях обработки от 6,8 до 37,7 м/мин. Испытания проводили при комнатной температуре (20 ± 2) °С. Эффективность смазок оценивали по графикам зависимости крутящего момента от скорости вращения метчика.

Испытания проводили на образцах из стали 08 диаметром 4,9 мм, длиной 5 мм. Степень деформации составляла 40%. Испытания проводили при комнатной температуре (20 ± 2) °С. Оценку эффективности смазки выполняли по усилиям деформирования ( Р1 ), выталкивания ( Р2 ) .

Результаты и обсуждение

Результаты физико-химических и триботехнических свойств смазочных мА-териалов представлены в табл. 1 и на рис. 1, 2.

Результаты исследований на ЧМТ-1, трибометрической установке и коррозионные испытания показывают, что ТСМ “Росойл–105” обладает высокими противоизносными, противозадирными и антикоррозионными свойствами, что особенно важно для систем смазки узлов трения промышленного оборудования.

Имеет высокие технологические, противозадирные и антифрикционные свойства в процессе прямого выдавливания и при формообразовании внутренней резьбы бесстружечными метчиками. Следует отметить, что особенно эффективно, “Росойл–105” проявил себя в процессе формообразования внутренней резьбы при высоких скоростях обработки, в условиях высоких скоростей скольжения контактных пар трения инструмент - деталь и повышенного локального разогрева в зоне обработки. Это говорит о высокой эффективности полифункционального ТСМ “Росойл–105”, с точки зрения применения для процессов холодной объемной штамповки.

Выводы

Разработан полифункциональный ТСМ “Росойл–105” предназначенный для систем смазки узлов трения холодно-высадочного автомата и операций холодной объемной штамповки, отвечающий требованиям, предъявляемым к данному виду продуктов.

Таблица 1. Результаты физико-химических свойств и испытаний ТСМ на четырехшариковой машине трения и при прямом выдавливании.

Показатели

Росойл-

105

KPF

148

Quaker Extrudeko 7702

Fimitol

96 НС

ИТД-68

1.

Вязкость кинематическая при 50^сСт

49

67

61

53

61-74 (40°C)

2.

Температура вспышки в открытом тигле,°C

180

200

180

170

200

3.

Содержание серы, %

3,0

10,57

12,04

4.

Нагрузка сваривания Рс, кгс

630

531

630

950

299

Ди, (20 кгс, 1час)

0,40

0,40

0,55

0,76

0,39

М (40 кгс, (час)

0,48

0,65

0,64

1,11

0,50

Рк, кгс

160

126

89

Из, кгс

81

71

44

5.

Прямое выдавлива степень деформаци и 40%

Деформирова ния. кН

28,80

29,76

27,18

29,50

38,3

Сила Выталкивания, кН

8,25

9,56

7,44

7,57

10,5

б.

Коррозия на меди ГОСТ 2917 (100°С,Зч)

1b

1b

lb

4c

lb

Рис. 1. Зависимость площади износа от нагрузки в узле трения при испытаниях на трибометрической установке.

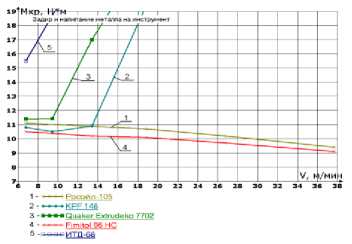

Рис.2. Зависимость крутящего момента от скорости вращения метчика при формообразовании внутренней резьбы.

Список литературы Полифункциональный технологический смазочный материал для холодной объемной штамповки и системы смазки узлов трения холодно-высадочного автомата

  • Шолом В.Ю., Казаков А.М., Тюленев Д.Г., Пузырьков Д.Ф. Методы оценки эффективности технологических смазочных материалов для процессов металлообработки//Приводная техника, №1, 2004, с. 5-12.
  • Абрамов А.Н., Шолом В.Ю., Шустер Л.Ш. Оценка трибологических свойств технологических смазочных материалов//Кузнечно-штамповочное производство, №10, 1996, с. 8-12.
