Получение и исследование полимочевинного композита, модифицированного целлюлозой
Автор: Ивлев В.И., Исмаилов А.Р., Карпунин В.В., Кострюков С.Г., Шмелькова Н.М.
Журнал: Огарёв-online @ogarev-online
Статья в выпуске: 16 т.5, 2017 года.
Бесплатный доступ
Целью настоящей работы явилось получение композиционных материалов на основе коммерческой полимочевинной композиции и целлюлозосодержащих добавок. Полученные композиты были исследованы методами ИК-спектроскопии и электронной микроскопии. Приведены результаты механических испытаний на прочность при растяжении. Показано, что композиционный материал обладает значительно большей прочностью по сравнению с немодифицированной полимочевиной. Определена зависимость механических свойств от содержания целлюлозосодержащего компонента.
Бумажное волокно, деформация, диизоцианат, механические испытания, модуль упругости, полиамин, полимочевина, полиуретан, предел прочности, целлюлоза
Короткий адрес: https://sciup.org/147249394
IDR: 147249394
Текст научной статьи Получение и исследование полимочевинного композита, модифицированного целлюлозой
Полиуретаны (ПУ) и полимочевины (ПМ) являются универсальными материалами. Полиуретановые и полимочевинные эластомеры характеризуются высокими параметрами прочности, износостойкости, устойчивости к набуханию в различных маслах и растворителях, имеют высокую стойкость к микроорганизмам и плесени, обладают высокими диэлектрическими свойствами, озоно- и радиационностойкостью [1]. Создание недорогого и экологически безопасного полимерного материала, обладающего хорошими физико-механическими свойствами, является актуальной задачей. При анализе литературных данных было обнаружено, что одним из перспективных компонентов для полиуретановых композитов является целлюлоза [2]. В связи с этим мы обратились к изучению возможности получения модифицированных целлюлозой полимочевинных композитов и исследованию их механических свойств.
В качестве объектов исследования была использована полимочевинная композиция ХТ-2011 компании ЗАО «Химэкс Лимитед» [3], а в качестве целлюлозосодержащего материала ‒ измельченное бумажное волокно.
Полимочевинная композиция ХТ-2011 состоит из двух компонентов: ХТ-2011 А – изоцианат (тримергексаметилендиизоцианат) и ХТ-2011 Б – отвердитель полиаминаспартического типа.
Ниже представлены общие схемы получения полимочевин (1) и полиуретанов (2):
nOCN--X—NCO + nH2N--Y--NH2
C—NH—X—NH—C—NH—Y—NH
Схема 1.
nOCN—X—NCO + n HO—Y—OH
C—NH—X—NH—C—О—Y—О
Схема 2.
Таким образом, можно предположить, что целлюлоза будет взаимодействовать с изоцианатом с образованием уретановых связей.
Для исследований нами было получено несколько композитов различного состава.
В таблице 1 приведены массовые соотношения использованных компонентов.
Соотношение исходных компонентов
Таблица 1
№ |
ХТ-2011 (А), г |
ХТ-2011 (Б), г |
Бумажное волокно, г |
1 |
6 |
5,5 |
0,5 |
2 |
6 |
5 |
1 |
3 |
6 |
4,5 |
1,5 |
4 |
6 |
4 |
2 |
5 |
6 |
– |
6 |
Во всех случаях, кроме композита 5, образцы были приготовлены методом отлива полимерного состава ХТ-2011 в соответствующую форму. Бумажное волокно добавляли непосредственно в компоненты (А) и (Б). Размеры образцов – 100×15×8 мм. Композит 5 был получен пропиткой изоцианатным компонентом предварительно запрессованного в полиэтиленовую трубку (D = 15 мм) бумажного волокна. До проведения испытаний на прочность все образцы выдерживались при комнатной температуре 30 дней.
Механические испытания на разрыв проводились на универсальной испытательной машине Shimadzu Autograph AG-X Series со скоростью 2 мм/мин [4]. Обработка результатов проводилась с помощью программного комплекса TRAPEZIUM X [5].
На рисунке 1 представлены диаграммы деформирования полученных композитов 1–5 и полимочевины 6.






Рис. 1. Диаграммы деформации (номер соответствует образцу полимера).
Как видно из графиков, поведение композитов 1–5 значительно отличается от полимочевины 6. В частности, кривая деформации при нагружении для немодифицированной полимочевины имеет несколько характерных участков. Линейный участок, соответствующий закону Гука, сохраняется лишь до деформации <0,5%, а далее наклон кривой постепенно уменьшается, и при некотором напряжении (0,7‒0,8 МПа) наблюдается перегиб, а при дальнейшем деформировании наблюдается почти линейный участок с постоянным значением модуля Е, так называемая область квазиупругого поведения материала, который остается таковым до разрушения материала. Разрушение образца немодифицированной полимочевины носило в основном пластический характер и происходило с образованием умеренно суживающейся шейки.
В тоже время композиты 1–5 имеют совершенно иной вид кривой деформации при нагружении. Разрушение данных образцов носило в основном хрупкий характер и происходило без образования шейки с формированием стекловидного излома. Максимальная прочность на разрыв зафиксирована для композита 4.
Результаты механических испытаний на разрыв при растяжении композитов 1–5 и полимочевины 6 представлены в таблице 2.
Таблица 2
Результаты механических испытаний композитов
№ |
Удлинение, мм |
Упругая деформация |
Площадь поперечного сечения, мм2 |
Предел прочности, МПа |
Модуль упругости, МПа |
Максимальная сила, Н |
1 |
1,75 |
1,0175 |
12,1 |
30,51 |
3,45 |
421,67 |
2 |
2,78 |
1,0278 |
12,1 |
80,72 |
8,48 |
1056,56 |
3 |
2,22 |
1,0222 |
11,9 |
200,91 |
20,46 |
2499,22 |
4 |
2 |
1,0201 |
11,8 |
290,27 |
28,69 |
3467,91 |
5 |
1,5 |
1,0157 |
17,6 |
100,74 |
10,57 |
1896,89 |
6 |
110 |
2,1169 |
10,0 |
10,99 |
0,94 |
199,67 |
Максимальное удлинение образов до разрушения составляло 110% для немодифицированной полимочевины 6, а максимальный предел прочности 290 МПа – для композита 4. Таким образом, можно констатировать, что применение целлюлозосодержащего наполнителя, в нашем случае бумажного волокна, позволяет получать достаточно прочный композиционный материал.
Такие изменения в механических свойствах мы связываем с образованием сетчатой структуры полимера. На приведенной ниже схеме 3 представлена возможная реакция, происходящая между изоцианатом, полиамином и целлюлозой.


Схема 3.
Строение композитов 1–5 и полимочевины 6 было изучено методом
ИК-спектроскопии (см. рис. 2.). Спектры регистрировались с помощью ИК-Фурье-спектрометра ИнфраЛЮМ ФТ-02 в таблетках KBr (5 мг полимера тщательно растирались со
100 мг KBr). Спектры регистрировались в диапазоне от 4000 см‒1 до 400 см‒1, 48
сканирований, шаг – 2 см‒1 и обрабатывались с помощью программного обеспечения
СпектраЛюм, v. 1.02.

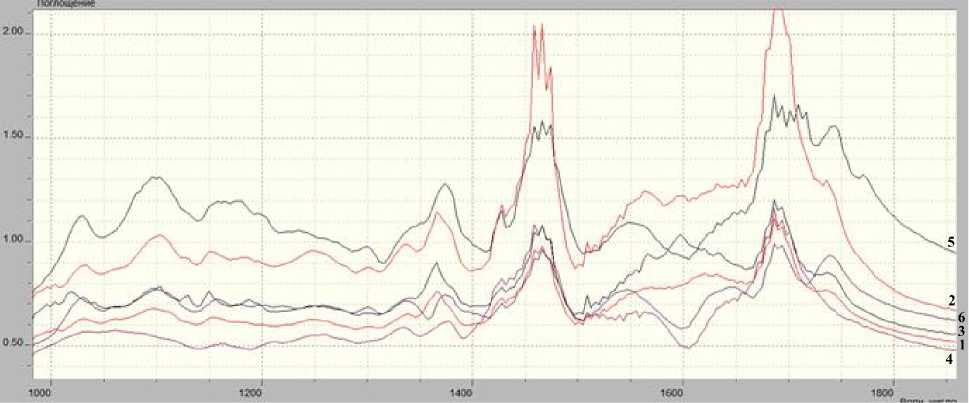

Рис. 2. ИК-спектры полимеров (номер соответствует образцу полимера).
В частности ИК-спектры композитов содержат следующие полосы поглощения: 1730‒ 1740 см‒1 соответствуют скелетным колебаниям С=О группы уретановой связи, 1670‒1690 см‒1 – скелетные колебания С=О мочевинной группы, 1550‒1590 см‒1 – колебания амидной связи мочевинного фрагмента, 1450‒1470 см‒1 – асимметрические скелетные колебания фрагмента N‒C‒N. Вовлечение в реакцию целлюлозных гидроксилов следует из присутствия в ИК-спектрах полосы 1730‒1740 см‒1 отвечающей уретановой группе. Кроме того, имеются полосы поглощения С‒О связей глюкопиранозных фрагментов (1090–1150 см‒1).
Таким образом, ИК-спектры подтверждают химическое взаимодействие изоцианатного компонента с целлюлозой.
Микроструктура композитов была исследована методом электронной сканирующей микроскопии на двухлучевом растровом электронном микроскопе Quanta 200i 3D (FEI) с системой энергодисперсионного микроанализа с возможностью трехмерной реконструкции, визуализации и модификации объектов электронными и сфокусированными ионным пучками. Исследования микроструктуры и структурных особенностей проводили при различных увеличениях при ускоряющем напряжении 20 кВ в режиме низкого вакуума (~ 60 Па) для минимизации зарядки поверхности образцов. Исследования элементного состава образцов проводились методом микрорентгеноспектрального анализа с использованием энергодисперсионного кремневого дрейфового детектора ApolloX, с разрешением от >131 эВ, для линии MnK при 100000 имп/с.
На рисунке 3 представлены изображения поверхности разлома для немодифицированной полимочевины 6 и композита 4, полученные при 3000-кратном увеличении.

Рис. 3. Изображение № 1 – полимочевина 6; изображение № 2 – композит 4.
На изображениях, полученных при 200-кратном увеличении, более четко видны трещины в мочевине 6 и волокнистая структура композита 4 (см. рис. 4.).

Рис. 4. Изображение № 1 – немодифицированная полимочевина 6; изображение № 2 – композит 4.
Как видно из полученных изображений, морфология поверхности полимочевины 6 значительно отличается от структур полученных нами композитов. В частности, морфология поверхности полимочевины 6 представляет собой плоскую архитектуру, содержащую микротрещины, которые возникли в результате механического воздействии на образец. При введении в состав полимочевинной матрицы 10% (масс.) целлюлозы наблюдается значительное изменение морфологии поверхности. Из рисунка 4 отчетливо видно, что поверхность имеет более сложную морфологию по сравнению с немодифицированной полимочевиной, в частности, можно наблюдать волокна целлюлозы. Таким образом, введение целлюлозы в корне меняет структуру материала – в композите имеет место 3D-архитектура в отличие от линейного строения полимочевины 6. Присутствие подобного типа доменов положительным образом влияет на прочностные характеристики материала, что подтверждается механическими испытаниями.
Анализ в режиме микроанализа дал следующие данные: для полимочевины 6 весовые проценты: С 56,60; N 15,76; О 27,64); для композита 4 (весовые проценты: С 57,79; N 17,43; О 23,73).
Из полученных результатов видно, что композиты, полученные на основе коммерческой полимочевинной композиции ХТ-2011 и бумажного волокна, являются перспективными композиционными материалами, обладающими хорошими прочностными характеристиками.
