Повышение эффективности исследований высокодебитных газовых скважин с помощью нового высокочувствительного манометра

Автор: Гуляев Данила Николаевич, Батманова Ольга Викторовна, Никонорова Анастасия Николаевна, Соловьева Виктория Витальевна, Кричевский Владимир Маркович

Журнал: Вестник Российского нового университета. Серия: Сложные системы: модели, анализ и управление @vestnik-rosnou-complex-systems-models-analysis-management

Рубрика: Математическое моделирование

Статья в выпуске: 4, 2020 года.

Бесплатный доступ

При разработке нефтяных и газовых месторождений важное значение имеет определение оптимальной депрессии, так как при высокой депрессии начинается активный вынос песка из скважины, что приводит к быстрому износу колонны. Однако если задать низкую депрессию на пласт, то произойдет снижение добычи, что приведет к экономическим потерям. Скважинные манометры используются при гидродинамических исследованиях скважин для решения таких задач, как подбор оптимального забойного давления, мониторинг пластового давления и гидропроводности, оценка проницаемости, скин-фактора и т.д. В статье приводится сравнительная характеристика двух скважинных манометров-термометров - zPass20M и САМТ. Кроме того, выполнена оценка эффективности применения высокочувствительного кварцевого манометра zPass20M на газовом месторождении, а также приведены результаты интерпретации данных, полученных при его использовании, на основе которых сделан ряд рекомендаций для дальнейшей эксплуатации исследуемой скважины.

Еще

Кварцевый манометр, исследование газовых скважин, кривая восстановления давления

Короткий адрес: https://sciup.org/148309093

IDR: 148309093   |   DOI: 10.25586/RNU.V9187.20.04.P.011

Текст научной статьи Повышение эффективности исследований высокодебитных газовых скважин с помощью нового высокочувствительного манометра

В данной работе рассматривается газовое месторождение, скважины на котором разрабатываются при маленькой депрессии, что приводит к трудностям при использовании стандартных манометров. Именно по этой причине на анализируемом месторождении были проведены опытно-промышленные работы по тестированию российского высокочувствительного скважинного манометра zPass20M.

Необходимо было решить несколько задач. Во-первых, оценить эффективность кварцевого манометра в условиях исследований высокодебитных скважин, которые разрабатываются при маленькой депрессии на пласт. Кроме того, целью анализа было сравнение работы стандартного прибора САМТ и манометра zPass20M. Во-вторых, определить оптимальный режим работы одной из скважин на анализируемом газовом месторождении с использованием данных по тестируемому кварцевому манометру, что являлось одной из целей при выполнении исследований.

Для достижения поставленных целей необходимо было осуществить следующее:

  • •    оценить качество записи данных стандартного манометра САМТ и кварцевого манометра zPass20M;

  • •    провести сравнительный анализ работы двух манометров;

  • •    интерпретировать данные, полученные от манометра zPass20M;

  • •    подготовить рекомендации по работе скважины и применению манометров.

Технология исследования скважины

Тестирование манометра выполнено в газовой эксплуатационной скважине, которая предварительно была остановлена для записи кривой восстановления давления (КВД). Затем скважина работала на трех режимах – 70, 80 и 90% от технологического, между которыми были короткие остановки. При исследовании скважины тестируемым манометром использовали технологию регистрации индикаторных диаграмм (ИД) [3].

Стоит отметить, что в скважину была спущена компоновка из двух автономных приборов, включающих в себя манометры-термометры. Для записи и регистрации данных использовались тестируемый высокочувствительный манометр zPass20M и стандартный прибор САМТ № 929, сравнительная характеристика которых была выполнена в ходе данных исследований.

Сравнительная характеристика приборов zPass20M и САМТ

Для оценки эффективности высокочувствительного манометра zPass20M выполнен анализ сравнительной характеристики работы нескольких приборов в одних и тех же специфических условиях. Диаграммы изменения забойного давления и температуры представлены на рисунках 1, 2. На графиках можно заметить, что регистрация данных, выполненная разными приборами, отличается друг от друга.

Сравнительная характеристика манометра и стандартного прибора выполнена по нескольким критериям, проанализировав которые, можно сделать выводы о работе каждого прибора в заданных условиях.

Критерий 1. Достоверность показаний при атмосферном давлении

Первым критерием послужила запись данных при атмосферных условиях перед началом исследования. На рисунке 3 видно, что каждый из манометров записал при атмос-

Гуляев Д.Н. и др. Повышение эффективности исследований...    13

ферном давлении вместо нуля отрицательное давление (zPass20M – 0,0508 кг/см2, стандартный манометр – 0,107 кг/см2), что не позволяет выделить по данному критерию безусловного лидера. Однако отклонение у тестируемого манометра zPass20M оказалось меньше, чем у стандартного манометра.

Рис. 1. Диаграммы давления

Рис. 2. Диаграммы температуры

Рис. 3. Графики начальных «атмосферных» участков записи манометров

  • 14 в ыпуск 4/2020

Критерий 2. Разброс показаний при постоянном давлении

При сравнении приборов по данному критерию было выполнено нормирование кривых давления в статике. На рисунке 4 представлен конечный участок КВД. Из рисунка видно, что стандартный манометр сильно зашумлен, в то же время данные тестируемого манометра практически не являются «шумными», что дает ему большое преимущество перед стандартным прибором. Стоит отметить, что шумовая «дорожка» по давлению у стандартного прибора имеет ширину 0,028 кг/см2, а у прибора zPass20M – 0,0007 кг/см2.

Рис. 4. Фрагмент нормированных графиков КВД

Критерий 3. Сопоставление нормированных кривых давления

На рисунке 5 представлен фрагмент последнего участка КВД, на котором выполнено нормирование кривых давления по максимальной величине измеренного давления. Из рисунка видно, что нормированные кривые давления хорошо коррелируют друг с другом. Кроме того, на рисунке представлен график арифметической разницы между записями двух манометров, на котором прослеживается незначительная разница между замерами давления.

Рис. 5. График различия нормированных кривых давления

Гуляев Д.Н. и др. Повышение эффективности исследований...    15

Критерий 4. Сопоставление температурных кривых

На рисунке 6 показаны температурные кривые, записанные с помощью кварцевого манометра zPass20M и стандартного прибора CAMT. Видно, что разница между зарегистрированными температурами является постоянной во времени и составляет 0,241 °С. Вероятно, такая разница вызвана положением датчиков: один температурный датчик находился напротив муфты НКТ, другой – несколько удален от нее. Кроме того, при одинаковой разрешающей способности по температуре (0,001 °С) прибор zPass20M демонстрирует менее «шумные» данные, чем стандартный манометр.

Рис. 6. Графики температурных кривых

Критерий 5. Сопоставление диагностических графиков КВД

Выполнено построение диагностических графиков КВД с использованием данных стандартного (рис. 7) и тестируемого (рис. 8) приборов. На графиках видны различные формы производной. Следует отметить, что диагностический график стандартного прибора обладает очень «шумной» производной, которая не может быть подвержена качественной интерпретации и не позволяет выполнить диагностику режимов течения. В то же время производная диагностического графика прибора zPass20M демонстрирует рельефную форму без «шума», что позволяет получить более достоверное решение. Стоит отметить, что именно кривая прибора zPass20M была использована для дальнейшей интерпретации гидродинамических данных. Визуально диагностируется радиальное течение в пласте, а также аномалия, обусловленная влиянием тектонического разлома. Анализируя полученные результаты, можно выявить явное преимущество прибора zPass20M над стандартным манометром из-за более высокого разрешения по давлению.

Подводя итоги сравнительного анализа двух манометров, можно заключить, что высокочувствительный манометр zPass20M имеет ряд преимуществ в высокодебитных газовых скважинах, работающих при низких депрессиях на пласт. Главным преимуществом является качество диагностического графика КВД, благодаря которому получают более точные значения параметров свойств пласта. Основной проблемой стандартного манометра является недостаточная разрешающая способность по параметру давления, что крайне важно для исследований высокодебитных газовых скважин, в условиях очень малых перепадов давления.

Выпуск 4/2020

Рис. 7. Диагностический график КВД (стандартный манометр)

Рис. 8. Диагностический график КВД (манометр zPass20M)

Интерпретация данных кварцевого манометра zPass20M

Для интерпретации был получен ряд исходных данных, представленный в таблице 1. Кроме того, на рисунке 9 приведен общий график исследования совместно с решением (линия нелинейной регрессии) [3]. Стоит отметить, что для построения графика давление, зарегистрированное манометром в точке записи, было преобразовано в абсолютное с учетом атмосферного давления.

Таблица 1

Исходные данные для интерпретации

Режим

Ртр, атм.

Р затр , атм.

Рзаб, атм.

Дебит газа, тыс.м3/сут.

Депрессия, атм.

Рабочий (100 %)

26,045

28,355

30,1720

308,3

0,2487

КВД

28,591

28,624

30,4207

70%

27,247

28,451

30,2681

222,6

0,1526

80%

26,895

28,410

30,2434

248,7

0,1773

90%

26,456

28,382

30,2115

282,2

0,2092

Гуляев Д.Н. и др. Повышение эффективности исследований...

Рис. 9. Обзорный график исследования с решением

На рисунке 9 показаны остановки скважины (циклы КВД). Короткие остановки, записанные в промежутках между режимами исследования, выполнены для определения зависимости изменения скин-фактора от дебита скважины, учитывающего не Дарси-эффект (эффект турбулентности).

Стоит отметить, что интерпретация исследования проводится при допущении, что скважина запущена в работу со стабильным дебитом на каждом цикле исследования. Для расчета давления в скважине, запущенной в работу со стабильным дебитом, используется следующее решение уравнения пьезопроводности:

P = P c пл

Q μ - Ei 2 в^-Спр 4π k hраб 4 k D t раб г У] где Pc – давление в скважине, МПа; Рпл – пластовое давление, МПа; Q – дебит скважины, м3/д; μ – динамическая вязкость жидкости, МПа·с; k – коэффициент проницаемости, м2; hраб – работающая толщина пласта, м; β – сжимаемость пористой среды; –Ei(–x) – интегральная показательная функция аргумента r; rс – приведенный радиус скважины, связанный с влиянием скин-фактора.             пр                                 1

Для удобства расчетов была использована аппроксимация: — Ei ( x ) = ln — = vx

= —ln ( vx ) , где v ~ e (y) ~ 1,78, Y ~ 0,5772 (постоянная Эйлера). С ее учетом уравнение принимает вид

P = P —— ln c пл

4п г

2,25 X A t раб

Гс пр 7

,

где P c – давление в скважине, МПа; Р пл – пластовое давление, МПа; Q – дебит скважины, м3/д; ε – гидропроводность, мД·м/сПз; χ – пьезопроводность, м2/c; r с – приведенный радиус скважины, связанный с влиянием скин-фактора; Δ t раб = t t нач – время, прошедшее после пуска скважины.

18 в ыпуск 4/2020

Используется модификация, связывающая величину приведенного радиуса r с и интегрального скин-фактора S:

Pc= P-л - Q ' ’' 't- HS )= P- - Q (1"(2’25ХД t раб ) + 2 '), где P – давление в скважине, МПа; Р – пластовое давление, МПа; Q – дебит скважины, м3/д; ε – гидропроводность, мД·м/сПз; χ – пьезопроводность, м2/c; rс – приведенный радиус скважины, связанный с влиянием скин-фактора; Δtраб = t – tнач – время, прошедшее после пуска скважины; S – интегральный скин-фактор.

Стоит отметить, что данные формулы справедливы для сравнительно больших значений времени, что отвечает условиям работы эксплуатационных скважин. Видно, что при увеличении времени давление в скважине изменяется согласно логарифмическому закону. Вследствие этого зависимость изменения забойного давления при гидродинамическом исследовании от логарифма времени может быть аппроксимирована линейной функцией, коэффициенты которой определяются гидродинамическими параметрами pc =F+Yf (lnD t) ;

2,25 χ

;

F = P - -^- ln rc пр 0

пл 4επ

  • Y=- Q^ ;

4επ

f(inAt) = h(Atраб ), где Pc – давление в скважине, МПа; Ф, Ψ – коэффициенты касательной (КВД, КСД и пр.); Рпл – пластовое давление, МПа; Q – дебит скважины, м3/д; ε – гидропроводность, мД·м/ сПз; χ – пьезопроводность, м2/c; r – приведенный радиус скважины, связанный с влиянием скин-фактора; Δtраб = t – tнач – время, прошедшее после пуска скважины; S – интегральный скин-фактор.

Рассмотрим пример интерпретации. В качестве основного объекта исследования и интерпретации выбран длительный цикл КВД (продолжительность цикла более 1 ч). Качество записи кривой давления соответствует предъявляемым требованиям к исследованиям высокодебитных газовых скважин. Длительность каждого из периодов работы скважины была достаточной для достижения радиального режима течения в пласте. На циклах индикаторной диаграммы (стационарная фильтрация) продолжительность отработки скважины по времени от режима к режиму изменяется в пределах 0,58–0,63 ч. Следует отметить практически полную стабилизацию давления на каждом из режимов ИД, что является следствием устойчивости во времени параметров работы скважины.

Кривая давления в Log-Log-масштабе обычно изображается совместно с логарифмической производной, рассчитанная по формуле ln(Ap') = In

d A p

где ln ( A p ' ) - логарифмическая производная; A p - изменение давления в скважине, МПа; Δ t = t t нач – время, прошедшее после пуска скважины.

Гуляев Д.Н. и др. Повышение эффективности исследований...    19

На рисунках 10, 11 приведены диагностический график Log-Log-анализа и график временной функции Хорнера, соответствующие длительному циклу КВД. На графиках наблюдается классическая для вертикальной скважины структура потоков. Стоит отметить, что также была определена модель одиночной непроницаемой границы, удаленная на 85 м из-за аномалии, связанной с экранирующим влиянием разлома (сброс с амплитудой 50 м), расположенного к востоку от скважины.

Рис. 10. Диагностический график анализа для длительного цикла КВД

Рис. 11. График временной функции Хорнера для длительного цикла КВД

Дополнительно было выполнено построение графика ЛПТ (ламинарный, переходный, турбулентный) для определения коэффициентов B и F , являющихся аналогами коэффициентов а и в с поправкой за вязкость газа и Z -фактор (рис. 12). Коэффициенты, определенные по графику ЛПТ, были использованы для построения графика притока газа при забойных условиях (рис. 13).

Выпуск 4/2020

Рис. 12. График ЛПТ анализа для забойных условий

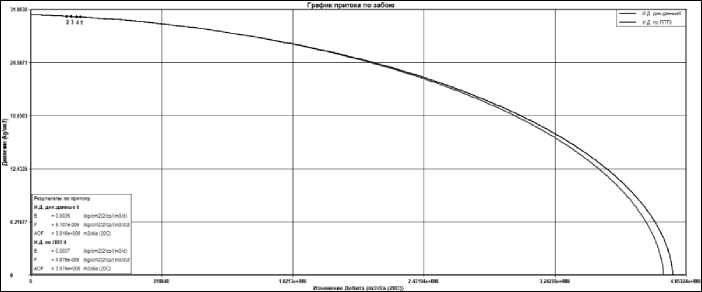

Рис. 13. График индикаторной диаграммы

На рисунке 14 представлен график зависимости изменения скин-фактора от дебита скважины, используемый для определения D -эффекта. Из графика видно, что не Дарси-эффекты оказывают некоторое влияние на параметры работы скважины и должны быть учтены при дальнейшем анализе.

Рис. 14. График зависимости скин-фактора от дебита притока газа

Гуляев Д.Н. и др. Повышение эффективности исследований...

Кроме мониторинга давления на забое скважины дополнительно были выполнены замеры температуры. На рисунке 15 представлен график зависимости изменения температуры от давления на забое скважины, который не демонстрирует определенной зависимости, что связано с влиянием предыдущего режима работы скважины на действующий. Полный график изменения температуры и давления в исследуемой скважине представлен на рисунке 16.

Рис. 15. График зависимости температуры от давления на забое скважины

Рис. 16. Графики изменения давления и температуры в исследуемой скважине

В результате интерпретации данных был получен ряд фильтрационных характеристик пласта и параметров, характеризующих призабойную зону пласта (табл. 2). Стоит отметить, что общая глубина охвата пласта исследованием, с учетом его фильтрационных свойств составляет 170 м.

22 в ыпуск 4/2020

Таблица 2

Параметры, характеризующие призабойную зону пласта

Параметр

Единицы

Значение

Коэффициент ствола скважины

м3/(кг/см2)

1,0

Скин-фактор интегральный (при Q = 0 м3/сут.)

+2,5

Геометрический скин-фактор

–1,0

D -фактор (зависимость дебит-скина)

1/(м3/сут.) 20°С

1,585 10–5

Скин-фактор загрязнения

+3,5

Проницаемость фазовая по газу

мД

3132,78

Рассчитанное пластовое давление

Атм

30,4541

Замеренное пластовое давление

Атм

30.4207

Температура в ост. скв. (в точке записи)

°С

21,018

Коэффициент гидропроводности (газопроводности)

мД см/сПз

1072532,5

Коэффициент a

(кг/см2)2/(тыс. м3/сут.)

0,02333

Коэффициент b

(кг/см2)2/(тыс. м3/сут.)2

0,00008036

Абсолютно свободный дебит

тыс. м3/сут. (20°С)

3253,3

Глубина охвата исследования

м

170

Полученные параметры были использованы для информационного насыщения цифровой модели залежи [2; 5]. На исследуемом газовом месторождении эксплуатация ведется при низких депрессиях на пласт. Так, депрессия на максимальном режиме (100%) составляет 0,2487 атм. Существующий режим работы скважины не может считаться оптимальным. Минимальное значение расхода газа, при котором будет соблюдаться условие выноса воды из скважины, составляет 93 тыс. м3/сут. При эксплуатации скважины с меньшим дебитом есть вероятность самозадавливания скважины скапливающейся на забое водой с последующим прекращением режима фонтанирования. Рекомендуемые параметры режима эксплуатации исследуемой скважины следующие: дебит 265,0 тыс. м3/сут при депрессии 0,195 кг/см2. Рекомендуемое снижение дебита обусловлено целесообразностью приведения скорости газа в скважине до оптимального уровня для предотвращения выноса песка и его абразивного эффекта [1; 4].

Выводы

  • •    Протестированный манометр обладает существенно более высокой чувствительностью по сравнению со стандартным, что позволяет проводить достоверную интерпретацию исследований даже в высокодебитных скважинах, эксплуатирующихся с низкой депрессией.

  • •    Фильтрационные свойства пласта достоверно определены и могут характеризоваться как очень высокие.

  • •    Определенное значение скин-фактора (+3,5) указывает на небольшое загрязнение призабойной зоны и затрудненную связь скважины с продуктивным пластом.

  • •    Дополнительный скин-фактор за счет не Дарси-эффектов был проанализирован. Установлено, что при увеличении дебита скважины на 1 м3/сут. (при 20°С), скин-фактор возрастает (D-фактор) на величину 1,585∙10–5.

Гуляев Д.Н. и др. Повышение эффективности исследований... 23

  • •    Рекомендуемые параметры режима работы газовой исследуемой скважины: дебит 265,0 тыс. м3/сут. при депрессии 0,195 кг/см2. Рекомендуемое снижение дебита обусловлено целесообразностью приведения скорости газа в лифте до оптимального уровня, безопасного для скважинного оборудования.
