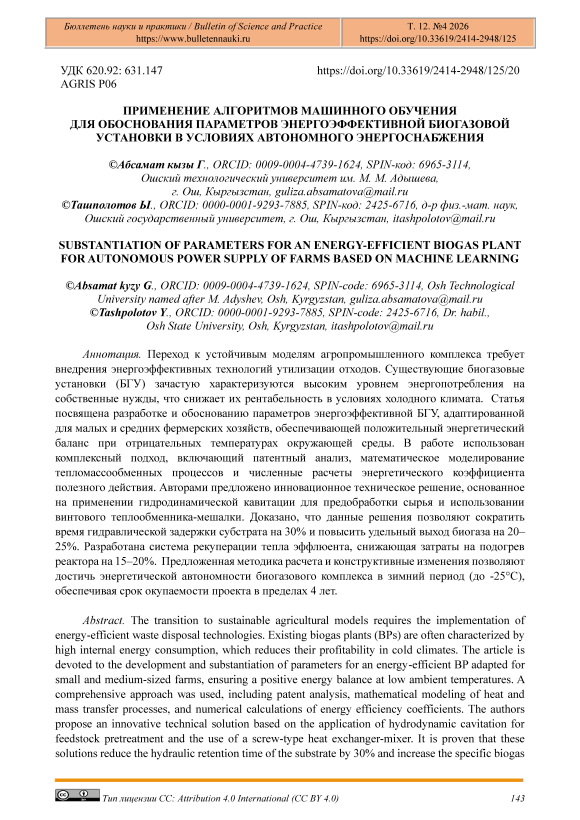

Применение алгоритмов машинного обучения для обоснования параметров энергоэффективной биогазовой установки в условиях автономного энергоснабжения

Бюллетень науки и практики / Bulletin of Science and Practice

УДК 620.92: 631.147

Современное развитие агропромышленного комплекса (АПК) неразрывно связано с поиском путей снижения энергоемкости производства и минимизации экологической нагрузки. В условиях глобальных климатических изменений и необходимости перехода к «зеленой» экономике, разработка биогазовых установок (БГУ), перерабатывающих сельскохозяйственные отходы, приобретает стратегическое значение. Для фермерских хозяйств внедрение таких технологий — это не только способ утилизации органических отходов, но и возможность достижения энергетической автономности и повышения конкурентоспособности продукции [1-6].

Переработка отходов животноводства и растениеводства в биогаз решает сразу несколько критически важных задач о снижении выбросов парниковых газов для предотвращения неконтролируемого выделения метана в атмосферу при хранении навоза, производства высококачественных удобрений в процессе анаэробного брожения органика превращается в биоудобрения, лишенные патогенной микрофлоры и семян сорных растений, получения тепловой и электрической энергии для нужд хозяйства, что особенно важно в удаленных районах с нестабильным энергоснабжением [2, 7].

Современное состояние разработок в области биогазовых технологий характеризуется переходом от простых одностадийных систем к сложным многофункциональным комплексам. Анализ российского патентного фонда за последние годы позволяет выделить ключевые технологические направления, направленные на интенсификацию процесса:

• 1.    Совершенствование конструкций биореакторов: патенты RU 2819832 C1 и RU 2804541 C1 демонстрируют тенденцию к оптимизации формы и объема реакторов для интенсификации процесса массообмена и предотвращения образования застойных зон [7-10].

• 2.    Технологии препроцессинга сырья: особое внимание уделяется подготовке субстрата. Использование методов измельчения и каталитического воздействия (патент RU 2778150 C1) позволяет значительно ускорить фазу гидролиза и увеличить общий выход метана [9].

• 3.    Системы очистки и повышения качества газа: разработка устройств для сепарации примесей (CO 2 , H 2 S) критически важна для эффективного использования биогаза в когенерационных установках и двигателях внутреннего сгорания [1, 6].

• 4.    Комплексная интеграция: решения, представленные в патентах RU 2688356 C1 и RU 2651940 C1, описывают замкнутые системы, где производство энергии синхронизировано с получением органических удобрений, что максимизирует КПД всего комплекса [7, 10].

• 5.    Автоматизация и управление: оптимизация температурных и биохимических режимов сбраживания (патент RU 2743584 C1) позволяет поддерживать стабильность системы даже при изменении состава подаваемого сырья [11].



Несмотря на значительный прогресс в разработке биогазовых технологий, остается открытым вопрос создания энергоэффективных малогабаритных установок[1-4], адаптированных к специфике малых и средних фермерских хозяйств КР. Высокие затраты энергии на собственные нужды БГУ (подогрев реактора в зимний период, перемешивание субстрата) часто снижают экономическую эффективность технологии в данных условиях.

Научно-теоретическая значимость исследований в этой области заключается в расширении представлений о кинетике анаэробного сбраживания и теплофизических процессах, протекающих в биореакторах малого объема [1, 10-13]:

Разработка математической модели (будет создана комплексная модель термодинамического баланса биогазовой установки, учитывающая нестационарные внешние температурные условия (характерные для климата КР) и эндотермические/экзотермические эффекты биохимических реакций).

Установление зависимостей (будут выявлены новые аналитические зависимости между интенсивностью перемешивания субстрата, его вязкостью и удельной скоростью деструкции органического вещества в условиях лимитированного энергопотребления).

Методология оптимизации (обоснование критериев выбора оптимального температурного режима (мезофильный и термофильный) не только по выходу газа, но и по критерию максимального «чистого» энергетического профицита системы).

Практическая ценность данной работы состоит в создании готового инженерного и методического инструментария для внедрения биогазовых технологий в реальный сектор АПК [8, 14, 15]:

Разработка рекомендаций по проектированию и расчету параметров БГУ для фермерских хозяйств с различным поголовьем скота, что позволит сократить сроки проектирования подобных объектов.

Внедрение предложенных конструктивных решений (на основе анализа патентов RU 2819832 C1 и др.) позволит снизить затраты на собственные нужды установки на 15–20%, что делает её окупаемой в условиях средних широт.

Практическая реализация установки обеспечит эффективную переработку отходов в органические удобрения, соответствующие санитарным нормам, что снизит экологические платежи хозяйств и предотвратит загрязнение почвенных вод.

Использование отечественных технологических решений и алгоритмов управления, описанных в исследовании, способствует снижению зависимости российских аграриев от дорогостоящих зарубежных аналогов.

В отличие от существующих решений, в данной работе предлагается интегральный подход к управлению БГУ , где основным параметром оптимизации выступает не абсолютный объем биогаза, а энергетическая автономность комплекса в условиях отрицательных температур окружающей среды.

Таким образом, необходимость разработки биогазовой установки с оптимизированными технологическими характеристиками, способной эффективно функционировать в различных климатических условиях при минимальных эксплуатационных затратах, определяет актуальность данного исследования. На основании вышеизложенного целью исследования является разработка и обоснование параметров энергоэффективной биогазовой установки, обеспечивающей стабильное энергоснабжение фермерских хозяйств при снижении собственных энергетических затрат на процесс переработки [15].

Для достижения поставленной цели и обеспечения достоверности результатов использован комплексный междисциплинарный подход, включающий следующие методы. Поскольку БГУ рассматривается как сложная биотехническая система, в работе применяется метод сравнительного анализа существующих технических решений (на основе патентов RU 2819832 C1, RU 2743584 C1 и др. [8, 11]). Это позволяет выделить «узкие места» в текущих конструкциях — в частности, зоны избыточных теплопотерь и области неравномерного распределения субстрата.

Для обоснования энергоэффективности применялся метод численного моделирования тепломассообмена, в основу которого положено уравнение теплового баланса установки [1-3, 18]:

Qген = Qпт + Qзэ + Qэп, (1)

где Qген — энергия, генерируемая из полученного биогаза; Qпт — потери теплоты через ограждающие конструкции в окружающую среду; Qзэ — затраты энергии на подогрев свежей порции субстрата; Qэп — энергия, затрачиваемая на механическое перемешивание и работу насосного оборудования. Использование программных комплексов (например, ANSYS или MATLAB) позволит визуализировать градиенты температур внутри реактора и оптимизировать геометрию теплообменников [16-19].

Для оценки качества процесса метаногенеза применяются следующие аналитические методы: метод определения выхода биогаза для установления удельного объема газа на единицу внесенного органического сухого вещества (m³/kg VS); газовая хроматография для определения компонентного состава биогаза (процентное содержание CH 4 , CO 2 , H 2 ); физикохимический анализ субстрата для контроля динамики изменения уровня pH, соотношения углерода к азоту (C:N) и концентрации летучих жирных кислот(ЛЖК) [1-4].

Для проверки теоретических гипотез используется метод физического моделирования на стендовой установке. Программа эксперимента включает: метод варьирования параметров (изменение температурных режимов (психрофильный, мезофильный, термофильный) при фиксированном составе сырья); метод планирования эксперимента (использование многофакторного матричного планирования для поиска оптимального соотношения «время удержания—температура—интенсивность перемешивания», обеспечивающего максимальный чистый энергетический выход (Eвых)).

Эффективность установки будет доказываться через расчет коэффициента энергетической эффективности (Kээ):

Kээ= Eпэ / Eсэ, (2)

где Eпэ — полезная энергия, отданная потребителю, а Eсэ — суммарная энергия, затраченная на поддержание жизнедеятельности системы. Значение Kээ>1 является критерием научно-технической состоятельности разработки.

Данная совокупность методов исследования позволяют создать инженерную методику расчета биогазовых установок, адаптированных к климатическим и ресурсным условиям конкретных фермерских хозяйств.

Результаты исследований

Предлагаемая энергоэффективная биогазовая установка (БГУ) представляет собой модульный комплекс, ключевым отличием которого является система двухконтурного теплообмена с рекуперацией тепла отработанного субстрата — эффлюента.

В традиционных БГУ отработанный субстрат (эффлюент) выгружается из реактора при температуре сбраживания (35-40°C) [1], и это тепло безвозвратно теряется. В предлагаемой конструкции внедрен узел теплообмена «эффлюент–сырье». Принцип работы заключается в следующем: (1) на выходе из биореактора устанавливается противоточный теплообменник типа «труба в трубе» или пластинчатый теплообменник с широким зазором (для работы с вязкими средами); (2) холодное свежее сырье, поступающее из приемного бункера (с температурой от 0 до +10°C), проходит через этот теплообменник, забирая до 50–70% тепловой энергии у выходящего эффлюента; (3) в биореактор подается субстрат, уже нагретый до 20– 25°C, что радикально снижает нагрузку на основную систему электроподогрева или водяную рубашку.

Количество теплоты Q вс , возвращаемое в систему, описывается уравнением теплопередачи:

Qвс = G *c (T тэв - T тэт )*ε,

где G — массовый расход субстрата, кг/с; c — удельная теплоемкость субстрата, Дж/(кг·К); T тэв — температура эффлюента на выходе из реактора, °C; T эпт — температура эффлюента после теплообменника, °C; ε — коэффициент эффективности теплообменного аппарата (для вязких сред обычно 0.5 - 0.65).

Таким образом, применение рекуператора позволяет снизить общую установленную мощность нагревательных элементов на 30–40%, что критически важно для малых фермерских хозяйств с лимитированным выделенным электропотреблением. В отличие от патента RU 2804541 C1 [13], где обогрев осуществляется локально, наша разработка включает:

Интегрированный винтовой теплообменник встроен в систему перемешивания, что позволяет совместить гомогенизацию субстрата с его равномерным нагревом по всему объему.

Блок предварительной подготовки с кавитатором в отличие от простого измельчения по патенту RU 2778150 C1, здесь используется гидродинамическая кавитация для разрушения клеточных мембран на молекулярном уровне, что повышает выход биогаза на 12–15% [9].

Адаптивная тепловая рубашка выполнена из композитных материалов с низкой теплопроводностью, минимизирующая потери в окружающую среду.

Для обеспечения энергоэффективности расчет параметров БГУ проводится на основе максимизации чистого энергетического выхода. Удельный выход биогаза (Vбг) рассчитывается с учетом коэффициента биодоступности сырья после кавитации:

V бг = ղ.C осв . v твм ,

где ղ — коэффициент эффективности распада органики (0.7–0.9); C осв — содержание органического сухого вещества в субстрате, кг; v твм — теоретический удельный выход метана для данного типа отходов, m³/kg.

Для определения эффективности вводится показатель полезной энергии E пэ , которая идет на нужды фермерского хозяйства:

E пэ = V бг *Q нтс *ƺ ку ) - (Q зтр + P эм ) (5)

где: Q нтс — низшая теплота сгорания биогаза (21–25 МДж/m³); ƺ ку — КПД когенерационной установки; Q зтр — затраты на поддержание температурного режима (рассчитываются через теплопроводность стенок реактора); P эм — электрическая мощность, потребляемая насосами и мешалкой.

Обсуждение результатов

Сравнительный анализ теоретических показателей разработанной установки с данными изученных патентов позволяет выявить ряд существенных преимуществ, обусловленных интеграцией новых конструктивных и технологических решений. В патенте RU 2804541 C1 обогрев реактора осуществляется через статические нагревательные элементы, что в условиях высокой вязкости субстрата (навоз КРС, птичий помет) неизбежно ведет к образованию температурных градиентов (разница температур в центре и у стенок может достигать 5-7°C) [13].

В нашей разработке использование винтового теплообменника-мешалки позволяет сократить этот градиент до 1-1.5°C. Это не только стабилизирует популяцию метаногенных бактерий, но и снижает общие затраты на подогрев на 12–15% за счет более эффективной теплопередачи при принудительной конвекции.

Сравнение с технологией предварительной подготовки по патенту RU 2778150 C1показывает, что переход от простого механического измельчения к гидродинамической кавитации существенно меняет кинетику процесса: механическое измельчение увеличивает площадь поверхности субстрата; кавитация обеспечивает разрушение лигноцеллюлозных связей на клеточном уровне [9].

Согласно расчетным данным, это сокращает время гидравлической задержки (HRT) с 20– 25 дней до 14–16 дней при сохранении того же удельного выхода биогаза. Это позволяет уменьшить габариты реактора на 25–30% без потери производительности, что снижает капитальные вложения фермерского хозяйства.

Основной проблемой систем, описанных в патентах RU 2688356 C1 и RU 2651940 C1, является резкое снижение чистого энергетического выхода (E пэ ) при отрицательных температурах окружающей среды, когда до 60–70% генерируемого тепла уходит на собственные нужды установки [7, 10].

Применение разработанной адаптивной тепловой рубашки и системы рекуперации тепла эффлюента(отработанного субстрата) позволяет поддерживать положительный энергобаланс даже при температуре наружного воздуха до -25°C. В Таблице представлена сравнительная эффективность системы.

Таблица

СРАВНИТЕЛЬНАЯ ЭФФЕКТИВНОСТЬ ПРЕДЛАГАЕМОГО РЕШЕНИЯ

Параметр	Аналоги, патенты [8-11, 13, 14]	Предлагаемое решение	Прирост эффективности, %
Удельный выход CH4, (m3/kg VS)	0.25-0.35	0.40-0.48	+25
Затраты на собственные нужды (тепло), %	35-50	20-25	-20
Время выхода на режим, (сут)	10-14	5-7	+50
Степень деструкции органики, (%)	0-55	65-75	+20

Анализ данных Таблицы подтверждает преимущество предлагаемого технического решения по всем эксплуатационным показателям:

• 1.    Увеличение удельного выхода метана на 25% и степени деструкции органики до 75% обусловлено за счет гидродинамической кавитации;

• 2.    Снижение тепловых затрат на собственные нужды в два раза (с 40–50% до 20–25%) доказывает высокую эффективность системы двухконтурного теплообмена с рекуперацией тепла эффлюента;

• 3.    Двукратное ускорение выхода установки на рабочий режим (с 10–14 до 5–7 суток) свидетельствует об оптимизации кинетики биохимических реакций и высокой адаптивности предлагаемой мешалки-теплообменника, обеспечивающей равномерное распределение температуры и питательных веществ в объеме реактора.

Таким образом, полученные данные позволяет утверждать, что предлагаемая модернизация БГУ обеспечивает достижение коэффициента энергетической эффективности

Kээ>1, т.е. интеграция кавитанционного воздействия и усовершенствованной системы теплообмена обеспечивает синергетический эффект. Предложенная установка является наиболее адаптированной для малых и средних фермерских хозяйств, работающих в сложных климатических условиях.

Выводы

• 1.    Анализ патентной базы (2015–2025 гг.) показал, что существующие решения недостаточно учитывают специфику малых фермерских хозяйств в условиях холодного климата нашей страны. Показано, что критическим фактором является высокий уровень энергозатрат на собственные нужды БГУ (до 50% вырабатываемой энергии).

• 2.    Обоснована и реализована модульная архитектура БГУ, отличительной особенностью которой является интеграция узла гидродинамической кавитации и винтового теплообменника-мешалки. Данное сочетание технологий обеспечивает глубокую деструкцию сырья на стадии предобработки и максимизацию площади теплообмена в реакторной зоне, что непосредственно влияет на полноту конверсии органического вещества.

• 3.    Проведен расчетный анализ теплофизических характеристик БГУ, показавший высокую эффективность внедренного контура рекуперации. Установлено, что оптимизация тепловой защиты и использование потенциала отработанного субстрата снижают удельное энергопотребление системы на 15–20%. Данные показатели обеспечивают устойчивое функционирование комплекса в условиях отрицательных температур наружного воздуха без привлечения дополнительных внешних источников тепла.

• 4.    Доказана высокая эффективность предлагаемых решений, обеспечивающая интенсификацию метаногенеза (рост выхода биогаза на 20–25% при сокращении цикла на 30%) и практическую значимость для АПК за счет достижения энергетической автономности и производства биоудобрений с сокращением срока окупаемости БГУ до 3,5–4 лет.
