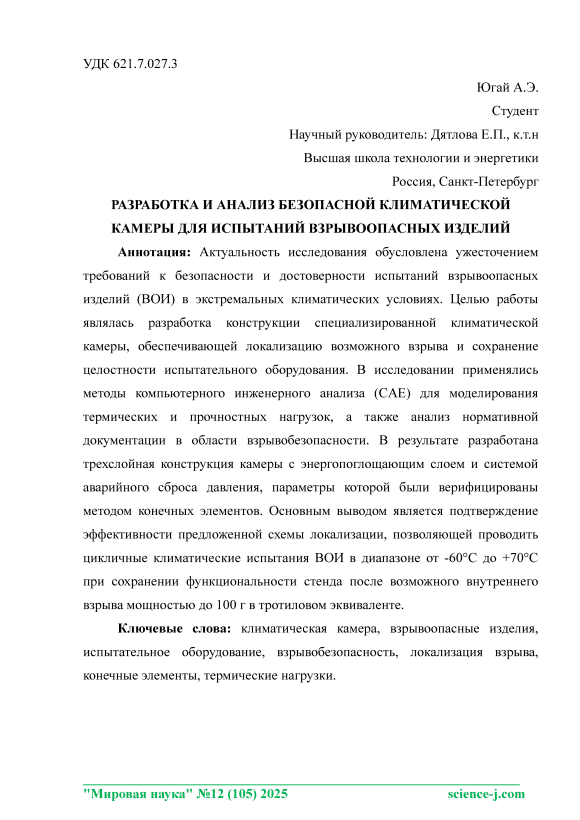

Разработка и анализ безопасной климатической камеры для испытаний взрывоопасных изделий

Современные взрывоопасные изделия (ВОИ), к которым относятся средства инициирования, пиротехнические устройства и некоторые виды боеприпасов, предназначены для эксплуатации в широком диапазоне климатических условий – от арктического холода до тропической жары и влажности. Для подтверждения их надежности и безопасности необходимы испытания в контролируемых климатических условиях, имитирующих реальные среды эксплуатации [1]. Стандартные климатические камеры не предназначены для работы с опасными объектами, так как внутренний взрыв приводит к катастрофическому разрушению оборудования, возникновению вторичных поражающих факторов и риску для персонала.

Таким образом, возникает научно-техническая проблема, заключающаяся в необходимости совмещения двух противоречивых функций: создания внутри камеры точной контролируемой климатической среды и обеспечения абсолютной безопасности при возможной детонации испытуемого образца [2]. Существующие решения часто основаны на массивных глухих защитных сосудах, что резко увеличивает стоимость испытаний, усложняет процесс загрузки и наблюдения, а также делает невозможным проведение циклических испытаний «тепло-холод» без длительных простоев.

Целью данного исследования является разработка концепции и анализ конструкции безопасной климатической камеры для испытаний ВОИ, которая обеспечивала бы локализацию взрыва с энерговыделением до 100 г тротила, сохраняя при этом свою функциональность для проведения последующих испытаний. Для достижения цели были поставлены следующие задачи:

• 1)    проанализировать нормативные требования к взрывобезопасному оборудованию;

• 2)    разработать многослойную конструкцию камеры с системами защиты;

• 3)    провести имитационное моделирование термопрочностных характеристик камеры и последствий ударной нагрузки от внутреннего взрыва методом конечных элементов (МКЭ) [3].

Методы и исследования

В качестве методологической основы исследования использовался системный инженерный подход. На первом этапе был проведен анализ нормативной базы (ГОСТ Р 52330-2005, ГОСТ Р 53737-2009, серия стандартов МЭК 60068), регламентирующей как климатические испытания, так и требования к взрывозащищенному оборудованию.

Основным инструментом проектирования и анализа стала компьютерная инженерная (CAE) система Ansys Mechanical. Для разработки конструкции была предложена трехслойная модель рабочего объема камеры.

Внутренний слой (контактный): Выполнен из коррозионностойкой стали AISI 321, предназначен для создания герметичной среды и восприятия термических напряжений в диапазоне от -60°C до +150°C.

Демпфирующий слой: состоит из ячеистого алюминиевого наполнителя (Aluminum Foam) с высокой удельной энергиепоглощающей способностью. Его функция – диссипация энергии ударной волны и осколков.

Внешний силовой слой (кожух): Изготовлен из высокопрочной конструкционной стали 30ХГСА. Предназначен для восприятия остаточной нагрузки после демпфирующего слоя и является последним барьером.

Для сброса избыточного давления при взрыве была спроектирована система с мембранными предохранительными клапанами, настроенными на срабатывание при давлении 0,5 МПа, что исключает разрушение внутреннего слоя при сохранении условий локализации основной энергии внутри демпфирующего слоя.

Математическое моделирование проводилось в два этапа. На первом этапе решалась задача нестационарной теплопроводности для оценки температурных полей и термических деформаций внутреннего слоя при экстремальных температурах. На втором этапе методом явного динамического анализа (Explicit Dynamics) моделировалось кратковременное воздействие ударной волны от детонации заряда, эквивалентного 100 г тротила. В качестве критерия оценки безопасности принималось отсутствие пластических деформаций во внешнем силовом слое и остаточная деформация внутреннего слоя, не препятствующая закрытию герметичной двери [4].

Результаты оригинального авторского исследования

Результаты теплового моделирования показали, что предложенная трехслойная конструкция эффективно изолирует внешний кожух от экстремальных внутренних температур. При установке внутренней температуры +70°C температура на внешней поверхности кожуха не превышала +35°C, что соответствует требованиям безопасности для персонала. Термические напряжения в сварных швах внутренней камеры находились в допустимых пределах с запасом по текучести материала не менее 1,8.

Динамическое моделирование воздействия ударной волны позволило визуализировать процесс локализации. Было установлено, что ячеистый алюминиевый наполнитель поглощает до 70-75% импульса, значительно снижая пиковое давление, передаваемое на внешний кожух. Максимальное эквивалентное напряжение (по Мизесу) в материале внешнего слоя составило 415 МПа, что ниже предела текучести для стали 30ХГСА (≥750 МПа). Остаточная деформация внутренней камеры после условного «взрыва» составила порядка 1,5 мм в зоне, противоположной месту закладки заряда, что является допустимым и не нарушает геометрию уплотнения двери [5].

На основе проведенного анализа были определены окончательные конструктивные и эксплуатационные параметры разрабатываемой камеры (Таблица 1)

Параметр	Значение	Примечание
Рабочий объем, м³	0,5
Диапазон температур, °C	-60 … +70
Скорость изменения температуры, °C/мин	до 5	Скорость изменения температуры, °C/мин
Максимальная энергия локализуемого взрыва, г в тротиловом эквиваленте	100
Материал внутренней камеры	Сталь AISI 321
Материал	Алюминиевая пена	Плотность ~0,5 г/см³

демпфирующего слоя

Окончание таблицы 1

Материал внешнего кожуха	Сталь 30ХГСА
Давление срабатывания сбросных клапанов, МПа	0,5

Полученные данные моделирования подтвердили принципиальную работоспособность концепции. Критическим узлом, как показал анализ, является не сам корпус, а гермовводы для коммуникаций и конструкция быстросъемной двери с многоступенчатым уплотнением. Для этих узлов были предложены оригинальные решения с использованием конических разрывных мембран и уплотнительных профилей из силикона, сохраняющих эластичность в заданном температурном диапазоне [6].

Заключение

В результате проведенного исследования была разработана и проанализирована конструкция специализированной климатической камеры для испытаний взрывоопасных изделий. Предложенное техническое решение, основанное на принципе многослойной энергопоглощающей структуры с системой аварийного сброса давления, позволяет решить актуальную научно-техническую проблему совмещения функций точного климатического воздействия и обеспечения взрывобезопасности.

Компьютерное моделирование методом конечных элементов подтвердило, что конструкция способна выдерживать термические циклические нагрузки в диапазоне от -60°C до +70°C и локализовать энергию внутреннего взрыва мощностью до 100 г в тротиловом эквиваленте без необратимых деформаций внешнего силового корпуса [7]. Ключевыми преимуществами разработанной схемы являются ее потенциальная ремонтопригодность (возможность замены демпфирующего наполнителя и внутренней камеры) и сохранение функциональности стенда после возможного инцидента, что обеспечивает экономическую целесообразность.

Основные выводы работы соответствуют поставленным целям и задачам:

• 1)    Проанализированы и синтезированы нормативные требования к взрывобезопасным климатическим камерам.

• 2)    Разработана оригинальная трехслойная конструкция камеры, обеспечивающая локализацию взрыва за счет комбинации пластической деформации ячеистого наполнителя и сброса избыточного давления.

• 3)    Методами CAE-моделирования верифицирована прочность и термическая стойкость конструкции, определены ее оптимальные параметры. Полученные результаты открывают перспективу для создания линейки испытательного оборудования различного объема и мощности, а также для дальнейших исследований в области применения новых композитных материалов в качестве демпфирующих сред.
