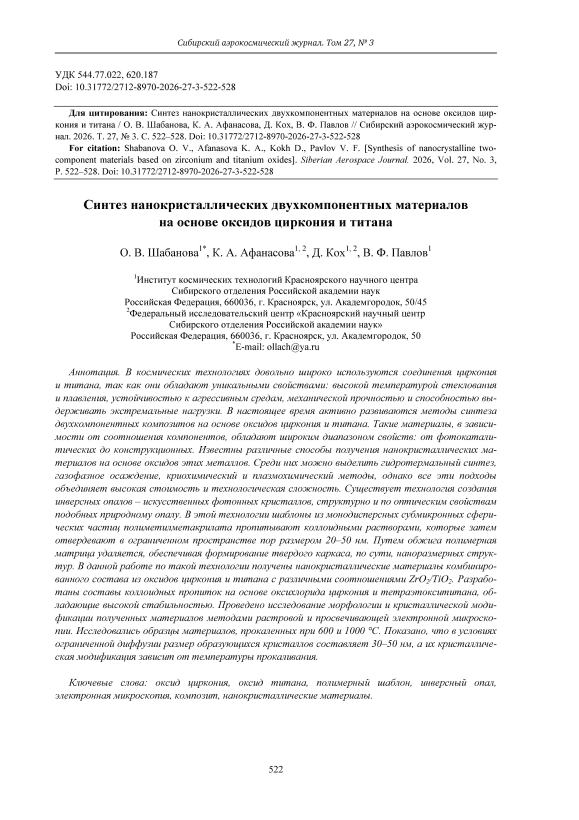

Синтез нанокристаллических двухкомпонентных материалов на основе оксидов циркония и титана

Шабанова О.В. Афанасова К.А. Кох Д. Павлов В.Ф.

Журнал: Сибирский аэрокосмический журнал @vestnik-sibsau

Рубрика: Авиационная и ракетно-космическая техника

Статья в выпуске: 3 т.27, 2026 года.

Бесплатный доступ

В космических технологиях довольно широко используются соединения циркония и титана, так как они обладают уникальными свойствами: высокой температурой стеклования и плавления, устойчивостью к агрессивным средам, механической прочностью и способностью выдерживать экстремальные нагрузки. В настоящее время активно развиваются методы синтеза двухкомпонентных композитов на основе оксидов циркония и титана. Такие материалы, в зависимости от соотношения компонентов, обладают широким диапазоном свойств: от фотокаталитических до конструкционных. Известны различные способы получения нанокристаллических материалов на основе оксидов этих металлов. Среди них можно выделить гидротермальный синтез, газофазное осаждение, криохимический и плазмохимический методы, однако все эти подходы объединяет высокая стоимость и технологическая сложность. Существует технология создания инверсных опалов – искусственных фотонных кристаллов, структурно и по оптическим свойствам подобных природному опалу. В этой технологии шаблоны из монодисперсных субмикронных сферических частиц полиметилметакрилата пропитывают коллоидными растворами, которые затем отвердевают в ограниченном пространстве пор размером 20–50 нм. Путем обжига полимерная матрица удаляется, обеспечивая формирование твердого каркаса, по сути, наноразмерных структур. В данной работе по такой технологии получены нанокристаллические материалы комбинированного состава из оксидов циркония и титана с различными соотношениями ZrO2/TiO2. Разработаны составы коллоидных пропиток на основе оксихлорида циркония и тетраэтоксититана, обладающие высокой стабильностью. Проведено исследование морфологии и кристаллической модификации полученных материалов методами растровой и просвечивающей электронной микроскопии. Исследовались образцы материалов, прокаленных при 600 и 1000 °C. Показано, что в условиях ограниченной диффузии размер образующихся кристаллов составляет 30–50 нм, а их кристаллическая модификация зависит от температуры прокаливания.

оксид циркония \ оксид титана \ полимерный шаблон \ инверсный опал \ электронная микроскопия \ композит \ нанокристаллические материалы

Короткий адрес: https://sciup.org/148334410

IDS: 148334410   |   УДК: 544.77.022, 620.187   |   DOI: 10.31772/2712-8970-2026-27-3-522-528

Synthesis of nanocrystalline two-component materials based on zirconium and titanium oxides

The unique properties of zirconium and titanium compounds—their high glass transition and melting temperatures, resistance to aggressive environments, mechanical strength, and ability to withstand extreme loads-make them indispensable for space technologies. Researchers are currently intensively developing methods to synthesize two-component composites based on these oxides. Depending on the component ratio, these materials exhibit a broad spectrum of properties, ranging from photocatalytic to structural. Several methods exist for producing nanocrystalline materials based on zirconium and titanium oxides. These include hydrothermal synthesis, chemical vapor deposition, cryochemical, and plasma-enhanced methods. However, high costs and technological complexity characterize all these approaches. The technology of the inverse opals’ synthesis exists. Inverse opals are artificial photonic crystals that mimic the structure and optical properties of natural opal. In the technology, one impregnates templates made of monodisperse submicron spherical polymethyl methacrylate particles with colloidal solutions. These solutions then cure within the confined space of 20–50 nm pores. Firing removes the polymer matrix, allowing researchers to form a solid, nanoscale framework. In this study, we propose this technology for producing nanocrystalline materials of combined composition from zirconium and titanium oxides with varying ZrO2/TiO2 ratios. We have developed highly stable colloidal impregnation compositions based on zirconium oxychloride and tetraethoxytitanium. Using scanning and transmission electron microscopy, we studied the morphology and crystalline modification of the resulting materials and examined samples calcined at 600 and 1000 °C. We have shown that under conditions of limited diffusion, the resulting crystals measure 30–50 nm, and their crystalline modification depends on the calcination temperature.

Текст научной статьи Синтез нанокристаллических двухкомпонентных материалов на основе оксидов циркония и титана

Научные исследования в области методов синтеза принципиально новых и совершенствования свойств уже существующих композиционных материалов на протяжении десятилетий не теряют своей актуальности. Появились новые классы наноматериалов – многочисленные усовершенствованные керамики конструкционного, инструментального и специального назначений, в том числе с уникальными свойствами (в частности, проводящими и сверхпроводящими, магнитными, оптическими), композиты с металлическими, полимерными и керамическими матрицами с наноразмерными наполнителями и многое другое [1–3].

Оксиды и бескислородные соединения титана и циркония широко используются в космических технологиях в составе технической и инженерной керамики, разнообразной по своему составу, свойствам и применению. Например, в качестве изоляторов, компонентов конденсаторов, вакуумплотной керамики для различных узлов приборов, защитных покрытий для эксплуатации в условиях воздействия высоких механических нагрузок, температуры, агрессивных сред [3; 4]. Кроме того, в последние годы особое внимание привлекают методы комбинаций диоксида титана и диоксида циркония. Смешанные оксидные композиты TiO2-ZrO2 проявляют более высокую эффективность в качестве фотокатализаторов, по сравнению с чистыми оксида- ми из-за меньшей запрещенной зоны [5–9]. Бинарные системы TiO2-ZrO2, проявляющие высокую фотокаталитическую активность, могут применяться в качестве самоочищающихся под действием ультрафиолетового излучения фильтрующих материалов для очистки воды от органических загрязнителей [10].

В настоящее время разработаны весьма разнообразные методы синтеза нанокристалличе-ских материалов от диспергационных до конденсационных. Наиболее широко применяемыми методами получения наноразмерных оксидов TiO2-ZrO2, а также их композитов являются золь-гель синтез, гидротермальный синтез, совместное осаждение и сочетание этих методов [11–14]. Примером современного подхода к синтезу таких материалов является получение полых сфер субмикронных размеров с оболочкой из композита и оксидов циркония и титана с применением суспензий сферических частиц из полиметилметакрилата (ПММА) [9]. Синтез таких материалов представляет собой сочетание золь-гель процесса с последующим гидролизом компонентов в автоклаве и затем прокаливание до 600 °С для удаления полимера.

Целью данной работы является получение наноразмерных кристаллических материалов состава (x)TiO2-(y)ZrO2 ( y ) c разным соотношением компонентов шаблонным способом по технологии инверсных опалов (ИО) [15]. Также представляется важным показать, что таким способом можно как управлять в определенных пределах размерами наночастиц, так и достаточно простым способом менять состав композиций.

В настоящее время наиболее распространенным методом создания ИО является темплатный синтез с использованием шаблонов из субмикронных сферических частиц с очень узким распределением по размерам. В данной работе использовались шаблоны из частиц ПММА.

Экспериментальная часть

В работе использовались шаблоны из сферических частиц ПММА, полученные по методике, описанной в работе [16]. Пример структуры шаблона приведен на рис. 1.

Рис. 1. Электронная микрофотография подложки из ПММА с упорядоченной структурой

Fig. 1. Electron micrograph of a PMMA substrate with an ordered structure

Для пропиток (прекурсоров) применялись водно-спиртовые растворы оксихлорида циркония (ОХЦ) восьмиводного (ч, ТУ 6-09-3677-74) и тетраэтоксититан (ТЭТ) (ч, ТУ 2423-02350284764-2006). Образцы отжигались в муфельной печи ЭКПС-5. Электронно-микроскопические исследования проводились на просвечивающем электронном микроскопе Hitachi HT 7700. Элементный состав получаемых материалов оценивался с помощью детектора рентгеновского излучения XFlash BRUKER, установленного на электронный микроскоп Hitachi SU 3500. Результаты анализа обрабатывались программой Quantax 70.

Водно-спиртовые растворы ОХЦ приготавливали следующим образом: 64,4 г ОХЦ растворяли в 25 мл дистиллированной воды и доводили 96 % этиловым спиртом до 200 мл (1М раствор).

К фиксированным объемам полученного раствора ОХЦ добавляли ТЭТ отмеренными порциями, чтобы получить элементное соотношение Zr/Ti: 1/1, 2/1, 1/2. В присутствии воды ТЭТ мгновенно гидролизовался и осаждался в виде геля ортотитановой кислоты H4TiO4 (структурная формула TiO2∙2H2O). В течение 2–3 дней гель пептизировался в присутствии ионов Zr4+ и Cl-, что приводило к образованию устойчивого коллоидного раствора. Таким способом можно получить растворы с максимальным соотношением Zr/Ti приблизительно 1/1,7. Увеличить пропорцию титана можно добавлением в раствор соляной кислоты. Растворы сохраняют стабильность в течение минимум трех месяцев.

Полученными коллоидами пропитывали шаблоны из частиц ПММА, которые затем высушивались при 75 °С четыре часа и отжигались в муфельной печи в закрытых кварцевых чашках при

600 °С. Скорость нагрева при отжиге 2 °С в мин, время выдержки 4 ч, чашки накрывались крышками, чтобы избежать самовоспламенения ПММА в присутствии соединений циркония.

Результаты и обсуждение

Элементное картирование показало чрезвычайно равномерное распределение элементов.

Данные рентгеновского анализа образцов с разным соотношением Zr/Ti приведены в табл. 1. Данные собирались с нескольких участков поверхности образца, затем усреднялись.

Соотношение элементов Zr/Ti

Таблица 1

Содержание элемента, атом.% / Задаваемое соотношение Zr/Ti

Zr, атом. %

Ti, атом. %

O, атом. %

Cl, атом. %

2/1

16,8

9,1

73,4

0,7

1/1

13,8

14,3

71,5

0,4

1/2 (без HCl)

8,1

15,4

76,1

0,4

1/2 (с добавлением HCl)

10,0

20,7

69,2

0,1

Видно, что состав синтезированных материалов приблизительно соответствуют задаваемым соотношениям, некоторое расхождение связано с низкой точностью отмеривания реактивов, а также с тем, что программа Quantax 70 производит полуколичественный анализ. Содержание остаточного хлора в образце с добавлением HCl ниже, чем в образце с пропорцией Zr/Ti 2/1. Это может быть показателем того, что структурно связанный хлор труднее удалить.

После исследования состава каждый образец разделили на 2 части и одну прокалили при 1000 °С. Методом просвечивающей электронной микроскопии проведено сравнение морфологических особенностей образцов, прокаленных при 600 и 1000 °С. Пробоподготовка образцов для исследования методом ПЭМ проводилась следующим образом: образцы размалывались в порошок, порошок разбавлялся спиртом, полученная взвесь после обработки в ультразвуковой ванне наносилась на медные сетчатые подложки для ПЭМ (рис. 2–5).

Морфология и кристаллическая структура образцов существенно меняются в зависимости от температуры прокаливания. Результаты дифрактометрии показали наличие нестабильной тетрагональной, а также моноклинной модификаций оксида циркония в образцах, отожженных при 600 °С. Кристаллическая структура TiO 2 – анатаз. Это может свидетельствовать о потенциальной применимости таких материалов в фотокатализе.

После прокаливания до 1000 °С формируется сеть из кристаллитов размером ~ 30–50 нм. ZrO 2 идентифицируется преимущественно в тетрагональной модификации, хотя моноклинная тоже присутствует.

Рис. 2. Электронная микрофотография образца с соотношением Zr/Ti – 1/1, отожженного при 600 °С

Рис. 3. Электронная микрофотография и электронная дифрактограмма образца с соотношением Zr/Ti – 1/1, отожженного при 600 °С

Fig. 2. Electron micrograph of a sample with a Zr/Ti ratio of 1/1, annealed at 600 °С

Fig. 3. Electron micrograph and electron diffraction pattern of a sample with a Zr/Ti ratio of 1/1, annealed at 600 °С

Рис. 4. Электронная микрофотография образца с соотношением Zr/Ti – 1/1, отожженного при 1000 °С

Рис. 5. Электронная микрофотография и электронная дифрактограмма образца с соотношением Zr/Ti – 1/1, отожженного при 1000 °С

Fig. 4. Electron micrograph of a sample with a Zr/Ti ratio of 1/1, annealed at 1000 °С

Fig. 5. Electron micrograph and electron diffraction pattern of a sample with a Zr/Ti ratio of 1/1, annealed at 1000 °С

Заключение

Исследования синтеза нанокристаллических материалов из систем оксидов циркония и титана темплатным методом показали, что можно получать такие материалы достаточно простыми способами из доступных реактивов. Варьируя размер частиц в шаблонах, соотношение исходных компонентов и температуру прокаливания можно менять размер кристаллитов, кристаллическую структуру и состав получаемых материалов.

Работа выполнена в рамках научной тематики Госзадания ФИЦ КНЦ СО РАН № FWES-2025-0023. Исследования были выполнены на оборудовании Красноярского регионального центра коллективного пользования ФИЦ КНЦ СО РАН.

Acknowledgements

The work was carried out within the state assignment of FRC KSC SB RAS№ FWES-2025-0023. The research was performed on the equipment of the Krasnoyarsk Regional Center for Collective Use of the FRC KSC SB RAS.
