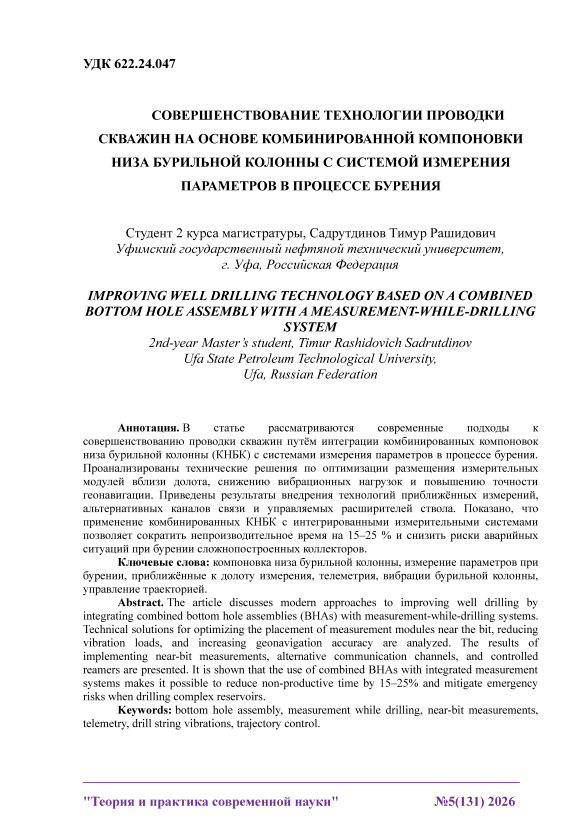

Совершенствование технологии проводки скважин на основе комбинированной компоновки низа бурильной колонны с системой измерения параметров в процессе бурения

Современное состояние нефтегазовой отрасли характеризуется вовлечением в разработку трудноизвлекаемых запасов, бурением горизонтальных и многоствольных скважин с увеличенным отходом от вертикали. Усложнение горно-геологических условий проводки скважин предъявляет повышенные требования к точности навигации надежности работы бурильного инструмента и оперативности принятия решений. В этих условиях ключевым направлением технического развития становится совершенствование компоновок низа бурильной колонны (КНБК) с интеграцией систем измерения параметров в процессе бурения (MWD, LWD) [1].

Традиционные схемы размещения измерительных модулей на значительном удалении от долота создают следующие проблемы: задержка получения информации о геологических параметрах призабойной зоны, снижение точности геонавигации в тонких коллекторах, ограниченные возможности контроля динамических нагрузок. Решением является разработка комбинированных КНБК с максимальным приближением измерительных систем к забою (near-bit технологии) и интеграцией дополнительных устройств (расширителей, вибраторов) с обратной связью по параметрам бурения [2].

Современные MWD/LWD системы представляют собой многофункциональные комплексы, обеспечивающие непрерывный контроль навигационных, геофизических и динамических параметров. Типовой представитель (например, сервис компании Halliburton) в компактном корпусе длиной около 4 м объединяет датчики положения вибраций, крутящего момента, осевой нагрузки и давления в кольцевом пространстве [3].

Таблица 1 – Сравнение характеристик MWD/LWD систем различных производителей

Параметр	Система А	Микроизмерит ель (MEMS)	Система Б (интегрированн ая)
Длина модуля, м	4,0	0,02 (диаметр 8 мм)	Интегрирована в долото
Измеряем ые параметр ы	Инклинация, азимут, давление, вибрации, гамма-каротаж	Температура, давление, магнитное поле, динамика	Формационное изображение, удельное сопротивление
Точность измерения	±0,1°	–	–

Параметр	Система А	Микроизмерит ель (MEMS)	Система Б (интегрированн ая)
инклинац ии
Частота обновлени я данных	Высокая (непрерывно)	Зависит     от циркуляции	Реального времени
Тип телеметри и	Многоканальная (гидроимпульсная/электромагн итная)	Беспроводная (Bluetooth) или извлечение на поверхности	Гидроимпульсная

Особенностью является возможность проведения измерений как в режиме циркуляции («насос включён»), так и при остановленной циркуляции («насос выключен»). В последнем случае измеряются минимальные, максимальные и средние значения давлений, что позволяет более точно оценивать стабильность ствола скважины и эффективность очистки забоя [3].

Значительным прорывом стало внедрение измерительных систем, интегрированных непосредственно в режущую структуру долота (например, разработка компании SLB). Система использует датчики взаимодействия резцов с породой для создания азимутального изображения формации с разрешением, превосходящим стандартные каротажные методы [4]. Лабораторные и промысловые испытания показали, что такой подход позволяет фиксировать тонкие детали текстурных изменений, слоистость трещиноватость и структурные падения пластов, открывая новые возможности для геонавигации в сложных резервуарах.

Альтернативным направлением является разработка микроизмерителей циркулирующих с буровым раствором. Устройство объёмом около 0,65 см³ интегрирует датчик температуры (диапазон –40…200 °C, точность ±0,1 °C), датчик давления (0–200 МПа, точность 0,2 МПа) и шестиосевой инерциальный измерительный модуль. Микроизмеритель перемещается с потоком жидкости от поверхности к забою и обратно, позволяя построить профили температуры и давления по всей длине ствола. Беспроводной интерфейс (Bluetooth 5.2) обеспечивает передачу данных, что исключает риск потери информации при отказе традиционных каналов связи [5].

Комбинированные КНБК предполагают размещение измерительных систем управляющих устройств (роторно-управляемые системы RSS, винтовые забойные двигатели) и дополнительных инструментов (расширители, калибраторы) в определённой последовательности. Ключевым требованием является минимизация расстояния от долота до измерительных датчиков (near-bit расстояние) при сохранении надёжности связи и управляемости.

Типовая архитектура современной комбинированной КНБК (снизу вверх):

• 1.    Долото PDC с интегрированными датчиками (опционально).

• 2.    Near-bit модуль (инклинатор, гамма-датчик).

• 3.    Роторно-управляемая система RSS или винтовой забойный двигатель.

• 4.    Расширитель ствола (при необходимости).

• 5.    MWD/LWD пакет (многофункциональный).

• 6.    Генератор и система телеметрии.

• 7.    Утяжелённые бурильные трубы.

Особого внимания заслуживают интеллектуальные расширители ствола размещаемые вблизи долота. Традиционная схема (расширитель над MWD/LWD пакетом) приводит к образованию неприхваченной зоны («хвоста») длиной до 60 м, что требует дополнительного спуска расширителя [6]. Применение проводного расширителя между RSS и измерительными приборами с активацией через RFID-метки или команды давлением позволяет открывать и закрывать расширитель многократно за один рейс. В глубоководных скважинах это позволяет сократить неприхваченную зону до 37 м и уменьшить количество спуско-подъёмных операций на 30–50 % в сложных проектах [6].

Таблица 2 – Сравнение эффективности различных схем размещения расширителей

Параметр	Традиционная схема	Двухрасширительная схема	Интеллектуальный near-bit расширитель
Количество расширителей	1	2	1
Длина прихватной зоны, м	60–100	20–30	<40
Количество рейсов (спускоподъёмных	2	1	1

Параметр	Традиционная схема	Двухрасширительная схема	Интеллектуальный near-bit расширитель
операций)
Возможность многократного открытия	Нет	Ограничена	Да (RFID / давление)
Риск прихвата инструмента	Высокий	Средний	Низкий
Экономия времени, сутки (относительная)	–	2–3	3–5

Вибрационные нагрузки являются одной из основных причин преждевременного выхода из строя компонентов КНБК и снижения механической скорости бурения. Выделяют три основных типа вибраций: осевые (биение долота), крутильные (стик-слип) и поперечные (вихревые движения). В условиях полных поглощений бурового раствора, когда отсутствует демпфирующее действие жидкости, интенсивность вибраций многократно возрастает [7].

Исследования, проведённые на месторождениях со сложными условиями, показывают, что уровень ударных нагрузок может превышать допустимые значения для забойных двигателей и телеметрических систем. Традиционное ограничение нагрузки на долото и частоты вращения снижает механическую скорость, но не всегда гарантирует защиту КНБК. Современный подход предполагает использование замкнутого цикла управления параметрами бурения на основе данных с забойных датчиков вибраций: варьирование нагрузки и частоты вращения в процессе бурения при непрерывном мониторинге позволяет определить для каждого типа пород оптимальные параметры с максимальной скоростью без риска разрушения инструмента [7].

Эффективность комбинированных КНБК во многом определяется надёжностью каналов передачи данных с забоя на поверхность. Традиционная гидроимпульсная телеметрия имеет ограничения по скорости передачи (1–3 бит/с) и подвержена влиянию свойств промывочной жидкости. Электромагнитная (EM) телеметрия обеспечивает более высокую скорость, но эффективна только в определённых диапазонах удельного сопротивления горных пород.

При бурении на воздухе или аэрированной жидкостью, когда гидроимпульсная телеметрия невозможна, применяются EM-системы и забойные пневмоударники. В сланцевых коллекторах успешно применяются усиленные EM MWD системы, устойчивые к вибрациям [9].

Перспективным направлением является использование циркулирующих микроизмерителей в качестве альтернативного канала передачи данных. Микроизмерители с данными от LWD инструментов могут быть сброшены в кольцевое пространство и подняты на поверхность с потоком раствора, после чего передают данные через беспроводной интерфейс, обеспечивая дополнительный канал связи [5].

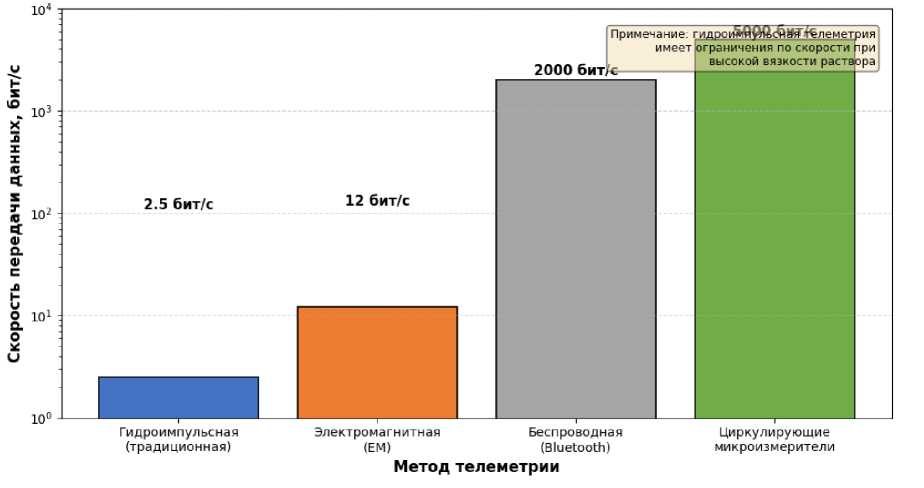

Рисунок 1 – Сравнительная характеристика скорости передачи данных для различных методов телеметрии

Анализ промысловых данных по внедрению комбинированных КНБК позволяет выделить следующие эффекты:

• 1.    Сокращение непроизводительного времени (НПВ): применение near-bit расширителей и интеллектуальных систем активации позволило сократить количество спуско-подъёмных операций на 30–50 % в сложных проектах [6].

• 2.    Повышение точности геонавигации: системы формирования изображений в долоте обеспечивают определение границ пластов с точностью до 0,5 м, что критически важно для тонких (менее 2 м) коллекторов [4].

• 3.    Оптимизация режимов бурения: непрерывный мониторинг вибраций позволяет увеличить механическую скорость бурения на 15–40 % при сохранении ресурса КНБК [7].

• 4.    Снижение аварийности: раннее обнаружение аномальных вибраций и зашламования ствола предотвращает прихваты бурильной колонны и поломки инструмента.

Таблица 3 – Технико-экономическая эффективность внедрения комбинированных

КНБК (относительные показатели)

Технология	Сокращение непроизводительного времени, %	Относительная экономия времени     на скважину, %	Увеличение механической скорости, %
Near-bit MWD/LWD	15–20	10–15	10–15
Интеллектуальный расширитель	20–30	15–20	5–10
Система контроля вибраций	10–15	5–10	20–40
Циркулирующие микроизмерители (MEMS)	5–10	3–7	–

Совершенствование технологии проводки скважин на основе комбинированных КНБК с системами измерения параметров является одним из наиболее динамично развивающихся направлений. Ключевыми трендами являются: минимизация расстояния от долота до измерительных датчиков (near-bit технологии), интеграция интеллектуальных устройств с обратной связью, развитие альтернативных каналов телеметрии (включая циркулирующие микроизмерители) и внедрение систем замкнутого цикла управления режимами бурения. Практические результаты подтверждают сокращение непроизводительного времени на 15–30 %, снижение рисков аварийных ситуаций и повышение точности вскрытия целевых коллекторов.
