Способ увеличения срока службы моторного масла и повышение надежности трибологической системы ГТД
Автор: Воскобойников Дмитрий Владимирович, Кесель Борис Александрович
Журнал: Известия Самарского научного центра Российской академии наук @izvestiya-ssc
Рубрика: Механика и машиностроение
Статья в выпуске: 2-1 т.17, 2015 года.
Бесплатный доступ
В данной статье рассмотрен метод увеличения срока службы моторного масла конвертированных авиационных ГТД в эксплуатации. В работе приведены результаты экспериментальных работ по увеличению срока службы моторного масла при его комплексной гидродинамической обработке в устройстве роторно-пульсационного типа. Проведено сравнение физико-химических показателей моторных масел после длительного гидродинамического воздействия на него и после 271 часовой наработки масла в коробке моторных агрегатов двигателя НК-86 с общей наработкой 8760 часов.
Трибологическая система, газотурбинный двигатель, роторно-пульсационный аппарат, ресурс, увеличение срока службы масел
Короткий адрес: https://sciup.org/148203608
IDR: 148203608
Текст научной статьи Способ увеличения срока службы моторного масла и повышение надежности трибологической системы ГТД
няют целый ряд дополнительных функций:
-
- уменьшение потерь на трение и износ элементов ТС;
-
- защита элементов ТС ГТД при работе и длительной стоянке;
-
- отвод тепла от смазываемых деталей;
-
- обеспечение хорошей совместимости с материалами уплотнений;
-
- нейтрализация кислот, образующихся при окислении масла;
-
- предотвращение нагаров на рабочих поверхностях элементов ТС ГТД;
-
- предотвращение выпадания осадков в картере, маслопроводах и маслобаке;
-
- обеспечение работы масляных фильтров в течение гарантийного срока их эксплуатации до замены масла;
-
- предотвращение роста вязкости масла вследствие загрязнения его сажей;
-
- предотвращение зальных образований в масле.
Для выполнения вышеперечисленных функций моторные масла должны обладать хорошими вязкостно-температурными свойствами, низкой температурой застывания, высокими температурами вспышки, минимальной испаряемостью и вспениваемостью, быть инертными к различным конструктивным материалам, высокой термической и термоокислительной стабильностью.
Относительные перемещения контактирующих поверхностей трибологической системы двигателя, их механические взаимодействия приводят не только к изменению физико-химических свойств масла, но и к их разрушению. То есть происходит изнашивание – отделение от поверхности трения частиц материала. Если не рассматривать сухое трение, то при жидкостном трении контакт трущихся поверхностей заменяется трением слоёв смазки. Коэффициент трения можно выразить соотношением [5]:

A • ц -V f = -------
J N , где А – коэффициент пропорциональности; µ -коэффициент динамической вязкости масла, кг/ м3; V – скорость относительного перемещения, м/с; N – нормальная сила, Н
Загрязнения, попадая между трущимися поверхностями, нарушют коэффициент трения и условия смазки.
Тяжелые условия работы смазываемых поверхностей ГТД, попадание в масло абразивных частиц многократно увеличивает износ этих поверхностей. Твердые частицы неорганических загрязнений, воздействующие на трущиеся поверхности узлов двигателя, нарушают смазывающую пленку масла между этими поверхностями, что в свою очередь приводит к возникновению сухого трения, существенно повышает износ сопряженных деталей и, в конечном счете, приводит к сокращению наработки и надежности как самих деталей, так и двигателя в целом. От 20 до 50 % отказов авиационных гидравлических систем происходит вследствие загрязнения рабочих жидкостей.
Образующиеся во время эксплуатации авиационных масел загрязнения забивают отверстия в масляных каналах, накапливаются в маслоочистительных устройствах и изнашивают уплотнительные устройства. Забитые масляные каналы являются причиной ограничения поступления необходимого количества масла к смазываемым узлам, что, в конечном итоге, приводит к нарушению температурного режима работы этих узлов двигателя. В определённых диапазонах температур возникает возможность образования коксовых отложений в трубопроводах системы смазки, для поддержания требуемых расходов масла затрачивается дополнительная энергия, что, в конечном результате, приводит к повышенному расходу топлива и уменьшению надежности ГТД. На рис. 2 представлена зависимость температуры подшипника от расхода масла.
Согласно гидростатической теории смазки износ поверхностей при жидкостном трении наблюдается в результате физико-химических и электростатических процессов, возникающих между трущимися поверхностями и контакта их со смазочным материалом, Известны такие виды износа как: механический, молекулярномеханический, коррозионно-механический, эрозионный, кавитационный которые зависят не только от материалов деталей и качества их поверхностей, но и от свойств масла, так как в некоторых случаях смазочный материал становится причиной активации износа, или даже выхода из строя узлов и агрегатов.
Износ является причиной выхода из строя более 80% деталей различных агрегатов. Различают

Рис. 2. Зависимость температуры подшипника tВ от расхода масла ∆m:
1 – минеральное масло ( ν -50°С = 40 мм2/с);
2 – загущенное масло ( ν -50°С = 50 мм2/с)
три вида изнашивания:
-
- механическое
-
- коррозионно-механическое
-
- молекулярно-механическое
Каждый их этих видов изнашивания зависит в той или иной степени от физико-химических свойств масла.
В связи с тем, что сегодня в эксплуатации находится значительное количество ГТД с большой наработкой повышение надежности трибологической системы становится актуальной задачей.
По данным ОАО «Газпром» газотранспортная система, включая ГПА, работает близко к пределу своих возможностей. Это означает, что будут создавать новые ГПА. Время необходимое на создание новой ГПА это 5-7 лет, поэтому необходимость в реконструкции для поддержания и восстановления ГПА становиться всё более острой и актуальной из-за их естественного старения [11].
Одной из составляющих стоимости затрат ГТД за жизненный цикл является стоимость замены моторного масла. Согласно регламенту ОАО «Газпром» замену масла производят при наработке 3000 часов, в среднем ГПА в год нарабатывают 4500 часов. Объём масляных баков, в зависимости от ГТД, составляет от 1000 до 1500 литров. В связи с этим, вопрос о продлении срока службы масел в эксплуатации является весьма актуальным.
Увеличение срока службы масел осуществляется их разработчиками за счет внедрения различного рода присадок и преобразователей продуктов износа попадающих в масла в процессе эксплуатации.
Существуют и другие методы увеличения срока службы масел. Одним из перспективных методов решения задачи, является комплексное гидродинамическое воздействие на масло в процессе работы за счет включения в кинематическую схему конвертированного авиационного ГТД специальных устройств.
Указанное воздействие на смазочный материал позволяет значительно уменьшить размер частиц, являющихся продуктами износа, соответственно уменьшить и сам износ смазываемых деталей, что в конечном счете сказывается на увеличении срока службы смазочного материала и повышении надежности работы элементов ТС ГТД, то есть уменьшить затраты на ремонтнотехническое обслуживание и затраты на масло. Особенно актуально это для конвертируемых авиационных ГТД применяемых в газовой промышленности и энергетике, где требуется большой ресурс безотказной работы ТС ГТД.
На ОАО КПП «Авиамотор» в период 2010 -2012 годов проводились поисковые работы в области усовершенствования переработки нефтепродуктов, а также определение изменений физикохимических показателей моторного масла при длительной работе в составе комбинированной опоры установки «ЛИРА-М», которая специально разработана и изготовлена для подтверждения экспериментальным путем новой методики увеличения срока службы моторных масел.
Установка «ЛИРА-М» относится к роторнопульсационным аппаратам [4].
Основным элементом установки «Лира-М» является вращающийся ротор. Моторное масло, попадая в зазоры между ротором и статором, проходит процесс диспергирования. При этом масло воспринимает комбинированное воздействие, включающее в себя:
– механическое воздействие , которое возникает в зазорах между ротором и статором и приводит к разрушению твёрдых частиц, находящихся в рабочей жидкости [8];
– гидродинамическое воздействие возникает при механическом перемешивании жидкости специальными кольцевыми цилиндрическими элементами, выполненными на поверхности ротора [8];
– кавитационное воздействие происходит в результате многократно повторяющихся гидравлических ударов, в результате резкого изменения давления в жидкости, вызванного мгновенным изменением скорости её течения в трубопроводе под действием растягивающих напряжений, приводящих к образованию пузырьков, наполненных воздухом и паром в потоке жидкости. Это воздействие приводит к разрушению твердых частиц [3];
– акустическое воздействие возникает в результате резкого мощного действия акустического поля на рабочую жидкость [12].
Повышение эффективности работы маслоси-стемы ГТД за счет интенсификации различных физико-химических явлений - основное направление совершенствования кинематической схемы авиационного конвертированного ГТД. Комплексное усиление механического, гидроди- намического, кавитационного и акустического воздействия на различные загрязнения в масле актуальная задача совершенствования маслоси-стем. В разработанной конструкции установки «ЛИРА-М» сделана попытка решения данной задачи. В комбинированной опоре были установлены подшипники, используемые в коробке самолетных агрегатов 75-206 Б1 ЕТУ-100/3.
Использование диспергаторов для повышения сроков службы моторных масел малоизученно поэтому были проведены испытания модельной установки с подшипниками от газотурбинного двигателя с замкнутой системой смазки, оснащенной диспергирующим устройством. Указанные испытания проведены за наработку 280 часов.
Разработана экспериментальная программа длительной обработки масла в совмещенной опоре установки «ЛИРА-М». целью данного эксперимента было определение изменений физико-химических показателей моторного масла в течении всего испытания.
Испытания проводились на масле МС-8П. Данное масло применяется в системе смазки как двигателя НК-16СТ для наземных газотурбинных установок, так и в систему смазки НК-8-2У [6].
Объектом данных испытаний являлась комбинированная совмещенная опора установки «Лира-М». В качестве устройства, нагружающего подшипники комбинированной опоры импульсными нагрузками, служил ротор установки
«Лира-М». Крутящий момент на вал ротора передавался от электродвигателя переменного тока мощность 55 кВт и рабочими оборотами 3000 об/мин. Диспергирование масла в совмещенной комбинированной опоре шло непрерывно по замкнутому циклу. После заправки масла в опору, под действием центробежных сил, возникающих при передаче крутящего момента от электродвигателя к подвижным элементам установки, возникает циркуляция масла. При циркуляции масло проходя через опору проходит процесс диспергирования в специальном элементе совмещенной опоры. Загрузочным устройством установки «Лира-М» было РПА включенное в цикл прогонки воды.
Испытания установки «Лира-М» проводились на специализированном экспериментальном стенде, схема экспериментальной установки показана на рис. 3.
Исследование образцов масла методом ИК-спектроскопии провел доктор химических наук, академик РАЕН Офицеров Е.Н.
РЕЗУЛЬТАТЫ
В результате проведенных испытаний комбинированной опоры с диспергированием смазывающей среды (масло МС-8П) в циркуляционном режиме установлено [10]:
-
- в процессе наработки 200 ч. с диспергированием масла, его кислотное число за 120 ч. возрос-

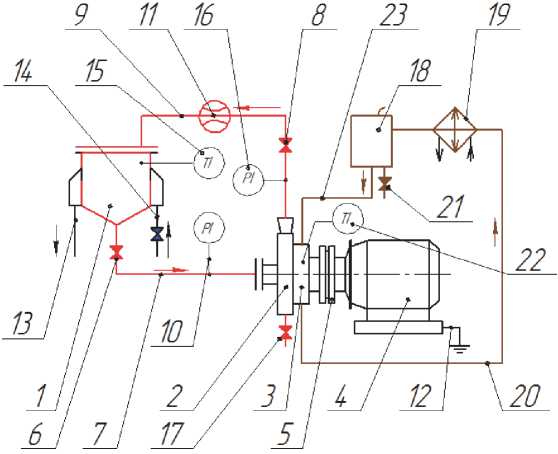

Рис. 3. Схема экспериментальной установки:
1 – ёмкость для воды с рубашкой охлаждения, 2 – РПА, 3 – совмещенная комбинированная опора (СКО), 4 – электродвигатель, 5 – муфта, 6 – вентиль для рабочей жидкости в РПА, 7 – магистраль подачи рабочей жидкости, 8 – вентиль для регулирования расхода рабочей жидкости, 9 – магистраль отвода рабочей жидкости из РПА, 10 – манометр для измерения давления на входе в РПА, 11 – счётчик турбинный холодной воды, 12 – заземление установки «Лира-М», 13 – магистраль слива охлаждающей жидкости из рубашки ёмкости для воды, 14 - магистраль подачи охлаждающей жидкости в рубашку ёмкости для воды, 15 – термометр для измерения температуры воды в баке, 16 – манометр для измерения давления на выходе из РПА, 17 – кран слива из РПА, 18 – бак масляный, 19 – водо-масляный теплообменник, 20 – магистраль слива масла из СКО, 21 – кран для слива проб масла, 22 – датчик температуры, 23 – магистраль подачи масла в СКО.
ло с 0,01 до 0,03 и далее в течение последующих 80 часов не изменялось. (Кислотное число по нормам ОСТ 38.01163-78 не должно превышать 0,03мг КОН на 1 гр. масла);
-
- кинематическая вязкость (при 500С) возросла с исходной величины 8,09 сСт до значений 8,47 сСт (по ОСТ кинематическая вязкость должна составлять величину не менее 8,00 сСт);
-
- за указанную наработку возросло содержание золы с 0,008% до 0,014%;
-
- размер твердых частиц после диспергирования не превышает 1мкм, что свидетельствует о практически полном отсутствии в масле механических примесей (опора работала без маслофильтра) и воды (штатные фильтры маслосистем ГТУ имеют ячейки размером 10 мкм);
-
- спектральным анализом установлено отсутствие деструктивных изменений по химическому составу масла (исходного и после длительной наработки) таблица 1;
-
- техническое состояние подшипников, прошедших испытания в составе комбинированной опоры удовлетворительное.
Данные по физико-химическому анализу масла МС-8П на реальном двигателе за наработку 271 час, представленные в таблице 2 и свидетельствуют о том, что параметры масла без диспергирования, но с фильтрацией сопоставимы с параметрами масла с диспергированием без фильтрации.
При исследование образцов масла методом ИК-спектроскопии было исследовано 5 образцов масла:
-
- исходное;
-
- 40 часов эксплуатации;
-
- 100 часов эксплуатации;
-
- 200 часов эксплуатации;
-
- 280 часов эксплуатации.
Как следует из сравнения спектров образцов исходного и после длительной эксплуатации новых полос или существенного перераспределения интенсивности имеющихся полос не происходит.
В случае окислительной деструкции должны появляться карбонильные группы, имеющие в ИК спектре полосы поглощения в области 1700-1760 см-1. Следовая полоса при 1740 см-1 присутствует, однако ее интенсивность не увеличивается.
Не увеличивается и интенсивность полосы свободных валентных колебаний группы –ОН (вода, спирты) при 3660 см-1.
Приведенные данные свидетельствуют, что при эксплуатации масла существенных изменений в его структуре не происходит – нет явных признаков термоокислительной деструкции и ги-дроперекисного окисления углеводородной цепи.
ВЫВОДЫ
Проведенные испытания СКО с гидродинамической обработкой авиационного масла МС-8П на экспериментальной установке в непрерывном циркуляционном режиме показали, что основные физико-химические показатели масла, выявленные стандартными методами, находятся в пределах нормы, при этом отсутствуют механические примеси в масле и вода.
При введении диспергатора установки «ЛИРА-М» в контур маслосистемы ГТД уменьшается износ смазываемых деталей, что в конечном счете должно увеличить срок службы смазочного материала и повысить надежность работы смазываемых деталей и узлов, увеличивает межремонтный ресурс маслоагрегатов двигателя и увеличивает срок замены масла.
Таблица 1. Результаты физико-химического анализа экспериментальные [10]
Номер отбора |
Время работы на режиме, час |
Кинем. вязкость 50 0 С, сСт |
Кислотное число, мг/г |
Содержание золы, % |
Содержание механических примесей |
Наличие воды |
1 |
0 |
8,09 |
0,01 |
0,008 |
отсутствует |
отсутствует |
2 |
40 |
8,29 |
0,02 |
0,011 |
отсутствует |
отсутствует |
3 |
80 |
8,34 |
0,02 |
0,012 |
отсутствует |
отсутствует |
4 |
120 |
8,38 |
0,03 |
0,012 |
отсутствует |
отсутствует |
5 |
160 |
8,43 |
0,03 |
0,012 |
отсутствует |
отсутствует |
6 |
200 |
8,47 |
0,03 |
0,014 |
отсутствует |
отсутствует |
7 |
240 |
8,48 |
0,03 |
0,014 |
отсутствует |
отсутствует |
Таблица 2. Результаты физико-химического анализа из эксплуатации [6]
Номер отбора |
Время работы, час |
Кинем. вязкость 50 0 С, сСт |
Кислотное число, мг/г |
Содержание золы, % |
Содержание механических примесей |
Наличие воды |
«и |
271 |
8,14 |
0,008 |
0,0085 |
отсутствует |
отсутствует |
* Масло МС-8П из эксплуатации отобр. 01.01.05 с дв. НК-86 с наработкой 271 час
Применение таких устройств в составе мас-ло-систем конвертированных авиационных двигателей в наземных условиях является перспективным направлением, способствующим увеличения надежности трибологической системы двигателя, увеличение ресурса и повышением экологичности с учетом уменьшением объёмов утилизированного масла.
Список литературы Способ увеличения срока службы моторного масла и повышение надежности трибологической системы ГТД
- Абусдель А.М., Ильинкова Т.А., Лунев А.Н. Применение термобарьерных покрытий в современных газовых турбинах. 1.Термобарьерный слой.//Известия высших учебных заведений. Авиационная техника. 2005. № 1. С. 60-64.
- Абусдель А.М., Ильинкова Т.А., Лунев А.Н. Применение термобарьерных покрытий в современных газовых турбинах. 2.Связующий слой//Известия высших учебных заведений. Авиационная техника. 2005. № 3. С. 74-50.
- Балабышко А.М., Зимин А.И., Ружицкий В.П. Гидродинамическое диспергирование. М.: Наука, 1998. 331 с
- Воскобойников Д.В., Кесель Б.А., Понькин В.Н., Паерелий Д.А. Пульсационный аппарат роторного типа. Патент РФ № 2257948, 10.08.2005
- Гаркунов Д.Н. Триботехника (износ и безызносность) М.: Изд-во МСХА, 2001. 616 с.
- Повышение эффективности трибологических систем авиационных двигателей/Л.В. Горюнов, Б.А. Кесель, В.Н. Понькин, В.В Такмовцев. Препринт 05П1. Казань: изд-во КГТУ им. А.Н. Туполева, 2005. 80 с.
- Инженерные основы авиационной химмотологии. Казань: Изд-во Казанск. Унив. 2005. 714с
- Новицкий Б.Г. Применение акустических колебаний в химико-технологических процессах. М.: Химия, 1983. 192 с.
- Основы конструирования авиационных двигателей и энергетических установок: учеб./А.А. Иноземцев, М.А. Нихамкин, B.JI. Сандрацкий. М.: Машиностроение, 2008. Т. 1. 208 с.
- Отчет по результатам длительных испытаний установки для диспергирования масла в составе аппарата «Лира-М». Казань, ОАО КПП «Авиамотор», 2005. С.15
- Комплекс технических решений по повышению эффективности ГПА/В.Н. Понькин, Е.И. Жильцов, Б.А. Кесель, А.А. Корноухов//Газотурбинные технологии. Февраль-Март 2009. №2 (73). С. 12-17.
- Физические эффекты в машиностроении: Справочник . М.: Машиностроение, 1993. 224с.
