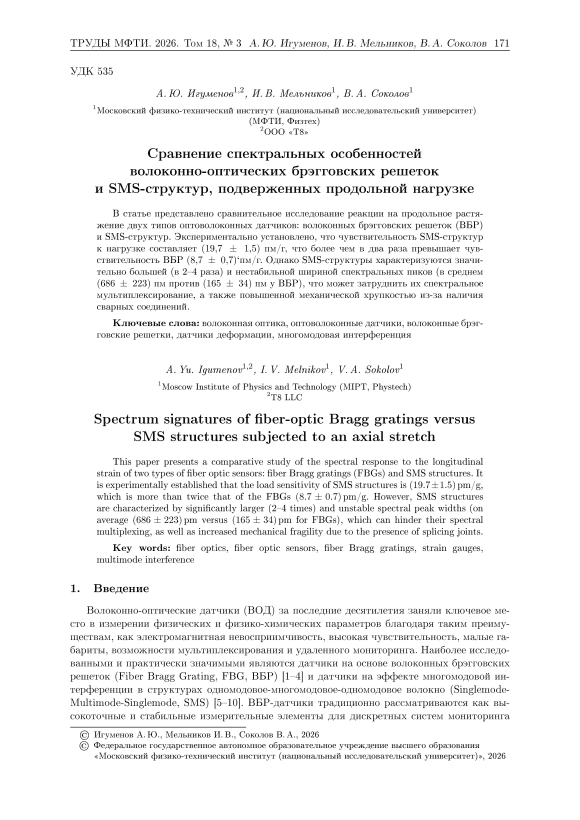

Сравнение спектральных особенностей волоконно-оптических брэгговских решеток и SMS-структур, подверженных продольной нагрузке
Журнал: Труды Московского физико-технического института @trudy-mipt
Рубрика: Физика
Статья в выпуске: 3 (71) т.18, 2026 года.
Бесплатный доступ
В статье представлено сравнительное исследование реакции на продольное растяжение двух типов оптоволоконных датчиков: волоконных брэгговских решеток (ВБР) и SMS-структур. Экспериментально установлено, что чувствительность SMS-структур к нагрузке составляет (19,7 ± 1,5) пм/г, что более чем в два раза превышает чувствительность ВБР (8,7 ± 0,7)‘пм/г. Однако SMS-структуры характеризуются значительно большей (в 2–4 раза) и нестабильной шириной спектральных пиков (в среднем (686 ± 223) пм против (165 ± 34) пм у ВБР), что может затруднить их спектральное мультиплексирование, а также повышенной механической хрупкостью из-за наличия сварных соединений.
Короткий адрес: https://sciup.org/142248891
IDS: 142248891 | УДК: 535
Spectrum signatures of fiber-optic Bragg gratings versus SMS structures subjected to an axial stretch
This paper presents a comparative study of the spectral response to the longitudinal strain of two types of fiber optic sensors: fiber Bragg gratings (FBGs) and SMS structures. It is experimentally established that the load sensitivity of SMS structures is (19.7±1.5) pm/g, which is more than twice that of the FBGs (8.7 ± 0.7) pm/g. However, SMS structures are characterized by significantly larger (2–4 times) and unstable spectral peak widths (on average (686 ± 223)pm versus (165 ± 34)pm for FBGs), which can hinder their spectral multiplexing, as well as increased mechanical fragility due to the presence of splicing joints.
Текст научной статьи Сравнение спектральных особенностей волоконно-оптических брэгговских решеток и SMS-структур, подверженных продольной нагрузке
Волоконно-оптические датчики (ВОД) за последние десятилетия заняли ключевое место в измерении физических и физико-химических параметров благодаря таким преимуществам, как электромагнитная невосприимчивость, высокая чувствительность, малые габариты, возможности мультиплексирования и удаленного мониторинга. Наиболее исследованными и практически значимыми являются датчики на основе волоконных брэгговских решеток (Fiber Bragg Grating, FBG, ВБР) [1-4] и датчики на эффекте многомодовой интерференции в структурах одномодовое-многомодовое-одномодовое волокно (SinglemodeMultimode-Singlemode, SMS) [5-10]. ВБР-датчики традиционно рассматриваются как высокоточные и стабильные измерительные элементы для дискретных систем мониторинга
большой плотности, тогда как SMS-датчики активно развиваются как простая и экономичная альтернатива для задач, где критичны высокая чувствительность к изгибу, показателю преломления или вибрациям.
ВБР представляет собой периодическую модуляцию показателя преломления в сердцевине одномодового волокна, формирующую селективное отражение в узком спектральном интервале. Центральная длина волны отражения (брэгговская длина волны) определяется выражением А = 2пе ^Л, г де иед — эффективный показатель преломления сердцевины волокна, а Л — период решётки. Механическая деформация и температура изменяют оба параметра, что приводит к линейному спектральному сдвигу. Данный принцип обеспечивает высокую повторяемость и стабильность измерений и широко используется в датчиках деформации, температуры и давления.
В свою очередь, SMS-датчики формируются путем сварки участка многомодового волокна (Multimode fiber, MMF) или волокна без оболочки (No core fiber, NCF) между двумя одномодовыми волокнами (Singlemode fiber, SMF). Ввод излучения из одномодового волокна в многомодовый отрезок приводит к возбуждению набора симметричных продольных мод, которые интерферируют друг с другом при распространении. Результирующий спектр пропускания определяется условиями многомодовой интерференции (MMI). Изменение внешних параметров (деформация, изгиб, температура, показатель преломления окружающей среды) приводит к перераспределению мод и изменению фазовых соотношений, что проявляется в сдвиге спектральных минимумов или изменении интенсивности выходного сигнала.
ВБР-датчики требуют использования специализированного оборудования, включая УФ-лазеры и фазовые маски, что существенно увеличивает стоимость и усложняет процесс производства. Несмотря на это, они обеспечивают высокую воспроизводимость параметров, что критично для промышленных систем. Напротив, SMS-структуры изготавливаются с использованием стандартных сварочных аппаратов для оптических волокон. Отсутствие необходимости модификации сердцевины волокна делает такие сенсоры технологически простыми и значительно более дешёвыми. В ряде работ подчеркивается, что стоимость SMS-сенсоров на порядок ниже, чем у ВБР, при сопоставимой чувствительности для ряда измеряемых параметров [5].
ВБР-датчики, как правило, используют спектральную демодуляцию с применением оптических анализаторов спектра или специализированных ВБР-интеррогаторов, обеспечивающих разрешение на уровне пикометров по длине волны. Это позволяет реализовывать плотное спектральное мультиплексирование большого числа сенсоров. SMS-датчики допускают как спектральную, так и амплитудную демодуляцию, что позволяет существенно упростить измерительную систему, ограничившись фотодиодом и источником излучения. Кроме того, показана возможность использования оптического рефлектометра во временной области (Optical Time Domain Reflectometer, OTDR), что позволяет реализовать ква-зираспределенные измерения с пространственной адресацией сенсорных элементов [5].
ВБР-датчики демонстрируют типичную чувствительность к деформации порядка 11,3 п м/це и температурную чувствительность около 10пм/°С для стандартных кварцевых волокон. Для повышения чувствительности часто применяются механические усилители или специальные корпуса-актюаторы [1]. SMS-датчики, в свою очередь, обладают высокой чувствительностью к изгибу, перемещению и показателю преломления. Экспериментально продемонстрированы измерения перемещений до 150 мм с разрешением менее 0,2 мм при использовании SMS-структур в сочетании с OTDR, что существенно превосходит типичные возможности ВБР-датчиков без сложной механической трансформации [5]. Кроме того, SMS-структуры с пустотелыми волокнами демонстрируют высокую чувствительность к показателю преломления и химическому составу окружающей среды.
В настоящей работе исследовалось влияние продольного растяжения на волоконнооптические брэгговские решетки и SMS-структуры. Результаты показали, что чувствительность SMS-структур к нагрузке (19,7 ± 1,5)пм/г более чем в два раза превышает чувстви- тельность ВБР (8,7±0,7) пм/г, что делает их перспективными для прецизионных измерений в контролируемых условиях. Однако впервые в рамках одного экспериментального исследования было количественно показано, что повышенная чувствительность SMS-структур достигается ценой фундаментального компромисса: их спектральные пики в 2-4 раза шире и менее стабильны по ширине, чем у ВБР, что потенциально усложняет мультиплексирование по длине волны. Кроме того, подтверждено, что SMS-структуры более хрупки из-за наличия двух оптоволоконных сварок, что критично для их применения вне лабораторных условий. Таким образом, работа системно выявляет и обосновывает методологический выбор между высокой чувствительностью (SMS) и высокой стабильностью, разрешающей способностью и надежностью (ВБР) в зависимости от целевых условий эксплуатации датчика.
2. Методика проведения эксперимента
Схема эксперимента приведена на рис. 1. В качестве оптоволоконных датчиков используются SMS-структуры с многомодовым волокном с диаметром сердцевины 105 рм, ступенчатым профилем показателя преломления с Ап = 0,02 и длинами многомодового волокна 5 л 20,5 см. а. также ВБР с длинами воли 1535. 1539 ('записаны на одном волокне) н 1551 им.
а)
Рис. 1. Установка для тестирования датчиков растяжения: схема (а); фото (б)
б)
В качестве источника излучения использовался ASE-шум эрбиевого усилителя Connet Laser Technology MFAS-Er-C-B-23-BA с мощностью 10 dBm. Излучение заводилось в оптоволоконный датчик (SMS-структура или ВБР), выходной пигтейл которого подключался к оптическому спектроанализатору Yokogawa AQ 6370 C-2-F/FC/RFC. Изготовлена специальная оснастка, позволяющая нагружать незакрепленный вне стола участок оптоволокна грузиками массой m кратной 50 g и создавать натяжение в датчике, расположенном параллельно поверхности оптического стола. Из паспорта стандартных одномодовых и многомодовых волокон известно относительное удлинение 1 % при продольной нагрузке 1 кг, что позволяет оценить чувствительность исследуемых датчиков в сдвиге спектра на единицу продольной нагрузки в г или относительное удлинение в %. Сварка SMS-структур выполнена на аппарате Fujikura 36S Kit С в автоматическом режиме для одномодового волокна. Все эксперименты проводились при постоянной комнатной температуре.
3. Результаты измерений
Прежде чем проводить сравнительный анализ двух типов волоконных сенсоров, рассмотрим сначала их отклик в отсутствие тянущей нагрузки. На рис. 2а приведен исходный спектр EDFA, совмещенный со спектрами излучения, прошедшего сквозь SMS-структуру и ВБР. По вертикальной оси откладывается мощность в dBm, по горизонтальной - длина волны в пт. Видно, что в спектрах SMS-структуры и ВБР присутствуют характерные ми- нимумы, однако каждый со своим собственным физическим механизмом, что отражается прежде всего в характерной ширине. Для более удобного анализа этих минимумов рассчитаны спектры пропускания как разность спектра излучения, прошедшего сквозь оптоволоконный датчик, и исходного спектра EDFA, ДР в dB (рис. 26).
а)
Рис. 2. Исходный спектр EDFA, спектры излучения, прошедшего сквозь SMS-структуру и ВБР (а); спектры пропускания SMS-структуры и ВБР (б)
б)
а)
б)
Рис. 3. Спектры пропускания SMS-структур с длинами MMF 5 (а) и 20,5 (б) см, полученные при различной массе подвеса
Видно, что в спектре структуры с длиной многомодового отрезка 20,5 см количество пиков и провалов заметно стало больше, чем для структуры с длиной многомодового отрезка 5 см. Это объясняется тем, что увеличение длины многомодового отрезка в SMS-структуре приводит к пропорциональному росту фазового набега между распространяющимися модами. В результате спектральное расстояние между пиками уменьшается, а их общее количество в увеличивается. Из приведенных спектров видно, что положения минимумов сдвигаются в коротковолновую область при увеличении нагрузки. Эти сдвиги отражены на рис. 4.
Данные зависимости хорошо аппроксимируются линейными функциями (Amin(m) на рис. 4), что позволяет оценить чувствительность спектров к продольной нагрузке как угловой коэффициент аппроксимации. Свободный член в уравнении аппроксимирующей прямой соответствует спектральному положению пика при нулевой нагрузке. Для разных пиков в спектрах обеих SMS-структур угловые коэффициенты имеют близкие значения, и усредненная чувствительность составляет (19,7 ± 1,5) пм/г, что соответствует 19,7 нм на % относительного удлинения.
В свою очередь, спектры пропускания первой ВБР содержат два минимума на длинах волн 1535 и 1539 нм, спектры пропускания второй ВБР - один минимум на длине волны 1551 нм (рис. 5). Эти минимумы вызваны отражением на соответствующих длинах волн.
а)
б)
Рис. 4. Зависимости положений пиков от нагрузки для SMS-структур с длинами MMF 5 (а) и 20,5 (б) см. Приведены уравнения аппроксимирующих прямых Amin(m) для (а) и усредненная пропорция (Amin(m)) для (б) без свободного члена
а)
б)
Рис. 5. Спектры пропускания ВБР с длинами волн 1535 (а) и 1551 (б) нм, полученные при различной массе подвеса
На рис. 6 приведены зависимости положений Amin(m) пиков от нагрузки для ВБР.
а)
Рис. 6. Зависимости положений пиков от нагрузки для ВБР с длинами волн 1535 (а) и 1551 (б) нм. Приведены уравнения аппроксимирующих прямых Amin(m)
б)
Чувствительность ВБР оценена аналогично SMS-структурам и составила в среднем (8,7 ± 0,7) пм/г или 8,7 нм/%, что ниже, чем чувствительность SMS-структур примерно в 2 раза.
4. Обсуждение результатов
Полученные в данном эксперименте чувствительности SMS-структур и ВБР к продольной нагрузке имеют близкие значения, что отражает перспективы применения SMS-структур в качестве более дешевой альтернативы ВБР. Однако спектры SMS-структур, содержащие множество пиков, осложняют объединение нескольких датчиков в одном волокне, поскольку при измерении, например, температуры в разных точках, возможно перекрытие пиков отдельных датчиков. В свою очередь ВБР можно записывать с произвольной длиной волны отражения, что позволяет проектировать сети, объединяющие до 10 датчиков в одном канале.
Также измерена ширина пиков в спектрах на уровне +3 дБ от минимального значения. Для ВБР в среднем ширина пиков составила (165 ± 34) пм, для SMS-структур -(686 ± 223) пм. Таким образом, пики в спектрах SMS-структур в 2-4 раза шире, чем пики отражения в спектрах ВБР. При этом их ширина сильно различается в зависимости от положения на спектре, что отражено в разбросе значений ширины 32 %. Большая ширина пиков в совокупности с их значительным количеством в спектрах SMS-структур создаёт дополнительные сложности для мультиплексирования SMS-датчиков в одном волокне при спектральных измерениях.
5. Заключение
Исследовано воздействие продольного растяжения на оптоволоконные брэгговские решётки и SMS-структуры. Использованы SMS-структуры с многомодовым волокном с диаметром сердцевины 105 рм, ступенчатым профилем показателя преломления с Ап = 0,02 и длинами многомодового волокна 5 и 20,5 см, а также ВБР с длинами волн 1535, 1539 и 1551 нм. Зависимости положений спектральных пиков от приложенной нагрузки хорошо аппроксимируются линейными функциями, откуда получена чувствительность SMS-структур (19,7± 1,5) пм/г и чувствительность ВБР (8,7±0,7) пм/г. Также измерена ширина пиков в спектрах на уровне +3дБ от минимального значения. Для ВБР в среднем ширина пиков составила (165 ± 34) пм, для SMS-структур - (686 ± 223) пм.
Показано, что пики в спектрах SMS-структур в 2-4 раза шире, чем пики отражения в спектрах ВБР. При этом их ширина сильно различается в зависимости от положения на спектре. Большая ширина пиков и их значительное количество в спектрах SMS-структур, с одной стороны, создает дополнительные сложности для мультиплексирования SMS-датчиков в одном волокне по сравнению с ВБР; с другой, однако, это же обстоятельство позволяет их использование в импульсном режиме. Помимо этого SMS-структуры отличаются хрупкостью к изгибу по сравнению с ВБР из-за наличия двух незащищённых оптоволоконных сварок. Таким образом, для промышленного измерения температуры в неблагоприятных условиях значительными преимуществами обладают ВБР по сравнению с SMS-датчиками. Однако чувствительность SMS-датчиков к продольному растяжению оказалась заметно выше чем у ВБР, что подтверждает перспективы таких датчиков для прецизионных измерений в хорошо контролируемых условиях.
Одним из ключевых преимуществ ВБР-датчиков является возможность спектрального мультиплексирования десятков и сотен решеток в одном волокне, что делает их стандартным решением для распределенного структурного мониторинга протяженных объектов. SMS-датчики обладают более ограниченными возможностями спектрального мультиплексирования, однако использование OTDR и пространственной адресации позволяет реализовывать квазираспределённые системы мониторинга с относительно простой аппаратной частью [5].
Таким образом, ВБР- и SMS-датчики представляют собой два комплементарных направления в волоконно-оптической сенсорике. ВБР-датчики обеспечивают высокую точ-ноств, стабильность и развитые возможности мультиплексирования, однако требуют сложной и дорогостоящей технологии изготовления. SMS-сенсоры, напротив, отличаются простотой, низкой стоимостью и высокой чувствительностью к ряду параметров, что делает их перспективными для специализированных и низкобюджетных применений. Выбор конкретной сенсорной технологии должен определяться требованиями к точности, диапазону измерений, числу сенсорных точек и экономическим ограничениям конкретной задачи.
Исследование выполнено при финансовой поддержке Фонда НТИ в рамках Договора № 70-2025-000804 от 26.05.2025.
