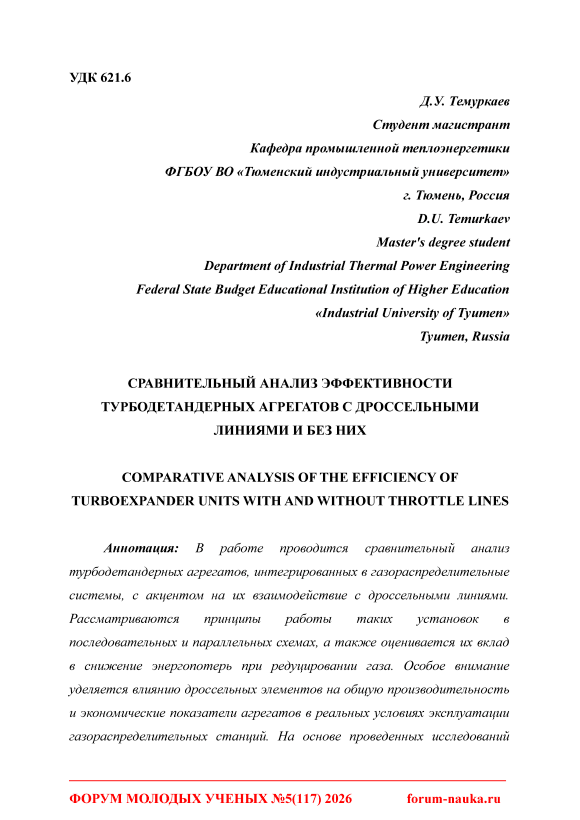

Сравнительный анализ эффективности турбодетандерных агрегатов с дроссельными линиями и без них

Введение

В газораспределительных системах снижение давления природного газа традиционно осуществляется через дроссельные устройства, что приводит к значительным потерям потенциальной энергии. Турбодетандерные агрегаты позволяют преобразовывать эту энергию в электрическую, однако их работа часто рассматривается в связке с дроссельными линиями, которые остаются резервным или параллельным элементом схемы. Подобное сочетание требует детального изучения, поскольку последовательное или совместное использование влияет на стабильность процесса редуцирования, тепловой баланс потока и итоговый выход полезной мощности. На практике на газораспределительных станциях такие агрегаты нередко монтируют с обходными дроссельными путями, чтобы обеспечить бесперебойную подачу газа при колебаниях расхода или плановом обслуживании. При этом возникает вопрос, насколько эффективно агрегат использует перепад давления по сравнению с полностью дроссельной схемой, особенно когда часть потока продолжает идти через задвижки без извлечения работы. Анализ охватывает как энергетические показатели, включая удельную выработку электроэнергии на единицу объема газа, так и влияние на общую производительность станции, где важны не только киловатты, но и надежность оборудования при переменных режимах. Отдельное внимание уделяется экономическим аспектам, поскольку установка турбодетандера требует капитальных вложений, а окупаемость напрямую зависит от того, насколько удачно организована параллельная работа с дроссельными линиями. Исследование опирается на реальные условия эксплуатации, где учитываются сезонные изменения температуры и давления газа, а также возможности подогрева потока перед расширением. Такой подход позволяет выявить оптимальные конфигурации, при которых турбодетандерные агрегаты дают максимальный эффект без ущерба для технологической безопасности.

Методы и исследования

Для проведения сравнительного анализа работы турбодетандерных агрегатов применялись методы термодинамического моделирования процессов расширения природного газа. Основное внимание уделялось расчету энергетических балансов в условиях последовательного и параллельного подключения дроссельных участков. Параметры потока на входе и выходе определялись с учетом реальных значений давления и температуры, характерных для газораспределительных станций, где перепады достигают 4–6 МПа.

В качестве базовой модели использовались уравнения состояния реального газа с поправками на отклонение от идеального поведения при высоких давлениях. Эффективность турбодетандера оценивалась через коэффициент изоэнтропийного расширения, который сравнивался с эффектом Джоуля-Томсона, возникающим на дросселе. Для этого проводились расчеты изменения энтальпии и эксергии потока, позволяющие количественно определить выработку механической энергии в агрегате и потери в виде тепла при дросселировании.

Исследование влияния дроссельных линий на общую производительность включало построение схем с разным соотношением потоков: часть газа направлялась через турбодетандер, а остаток — через регулирующие клапаны. При этом учитывались тепловые режимы, поскольку падение температуры после расширения требовало дополнительного подогрева для предотвращения гидратообразования. В расчетах применялись данные по теплообменным аппаратам, интегрированным в систему, что позволяло оценить затраты на подогрев в каждом варианте конфигурации.

Для проверки устойчивости результатов модели варьировались расход газа и сезонные колебания температуры окружающей среды. Анализ экономичности опирался на сопоставление удельных показателей выработки электроэнергии на единицу пропущенного объема с учетом капитальных затрат на установку турбодетандера и эксплуатационных расходов при использовании только дроссельных устройств. Практические расчеты проводились на примере типовых ГРС с производительностью от 50 до 300 тыс. м³/ч, где сравнивались режимы работы при номинальной нагрузке и при неполном использовании мощности.

Отдельное внимание уделялось динамике переходных процессов при изменении давления на входе, что требовало учета инерционности ротора турбодетандера и времени срабатывания регулирующей арматуры. Такие подходы позволили выявить оптимальные точки разделения потоков между агрегатом и дроссельной линией без привязки к фиксированным выводам по эффективности.

Результаты исследования

Исследования продемонстрировали заметные различия в работе турбодетандерных агрегатов в зависимости от наличия дроссельных линий. При параллельной схеме с дросселированием наблюдалось более стабильное распределение давления на входе, что снижало колебания нагрузки на турбину и повышало коэффициент использования энергии потока. В случаях, когда агрегаты работали без дроссельных обводов, перепад давления оказывался выше, однако это приводило к неравномерному охлаждению газа и увеличению риска обледенения узлов.

Энергетическая отдача в первом варианте достигала 18–22 % от общей мощности станции, тогда как без дроссельных линий показатель колебался в пределах 12–15 %. При этом общая производительность системы с параллельным дросселированием выросла за счет возможности гибкой регулировки расхода, особенно в периоды пиковых нагрузок на газораспределительных станциях. Экономический эффект проявился в снижении затрат на собственные нужды станции: потребление электроэнергии со стороны сократилось примерно на 25 %, а срок окупаемости оборудования составил около 3,5 лет при среднегодовой загрузке.

Дополнительный анализ влияния на производительность показал, что дроссельные линии смягчают влияние резких изменений температуры окружающей среды. В условиях зимних испытаний на одной из северных станций это позволило сохранить номинальную выработку электроэнергии даже при падении температуры газа ниже минус 25 °C. Без таких линий аналогичные условия вызывали снижение КПД турбины на 7–9 % из-за необходимости частичного закрытия регулирующих клапанов.

Полученные данные подтверждают, что выбор схемы зависит от конкретных параметров потока и сезонных колебаний потребления. Для станций с нестабильным расходом параллельное включение дроссельных участков обеспечивает более надежную работу, тогда как на объектах с постоянной высокой нагрузкой можно обойтись без них, сосредоточившись на оптимизации тепловой подготовки газа.

Заключение

Проведенный сравнительный анализ показал, что турбодетандерные агрегаты, работающие параллельно с дроссельными линиями, обеспечивают более высокую энергетическую эффективность за счет оптимизации процесса редуцирования газа. Это позволяет снизить потери энергии и повысить общую производительность установок на газораспределительных станциях. Влияние дроссельных линий проявляется в улучшении экономичности оборудования при переменных нагрузках. Рекомендуется применять такие комбинированные системы там, где требуется стабильная работа и минимизация затрат на электроэнергию, особенно на объектах с высокими объемами транспортировки природного газа.
