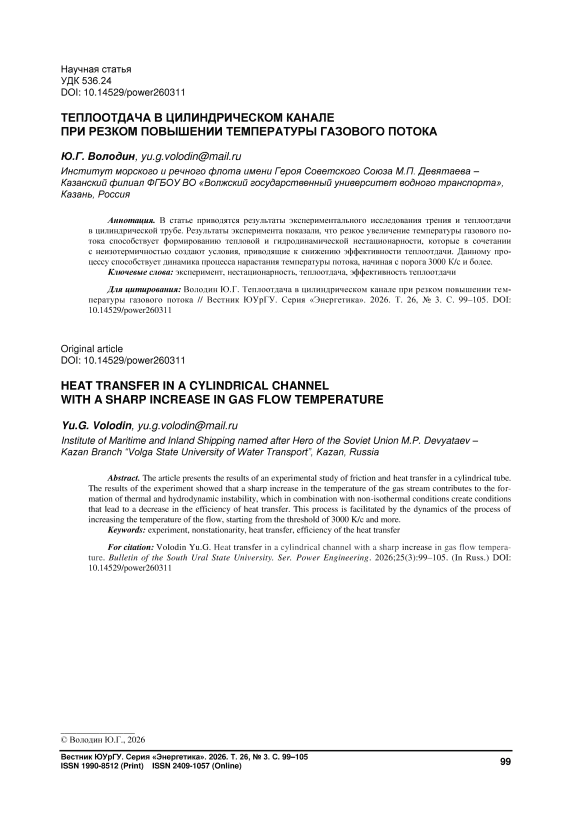

Теплоотдача в цилиндрическом канале при резком повышении температуры газового потока

Бесплатный доступ

В статье приводятся результаты экспериментального исследования трения и теплоотдачи в цилиндрической трубе. Результаты эксперимента показали, что резкое увеличение температуры газового потока способствует формированию тепловой и гидродинамической нестационарности, которые в сочетании с неизотермичностью создают условия, приводящие к снижению эффективности теплоотдачи. Данному процессу способствует динамика процесса нарастания температуры потока, начиная с порога 3000 K/c и более.

эксперимент \ нестационарность \ теплоотдача \ эффективность теплоотдачи

Короткий адрес: https://sciup.org/147255390

IDS: 147255390   |   УДК: 536.24   |   DOI: 10.14529/power260311

Heat transfer in a cylindrical channel with a sharp increase in gas flow temperature

The article presents the results of an experimental study of friction and heat transfer in a cylindrical tube. The results of the experiment showed that a sharp increase in the temperature of the gas stream contributes to the formation of thermal and hydrodynamic instability, which in combination with non-isothermal conditions create conditions that lead to a decrease in the efficiency of heat transfer. This process is facilitated by the dynamics of the process of increasing the temperature of the flow, starting from the threshold of 3000 K/c and more.

Текст научной статьи Теплоотдача в цилиндрическом канале при резком повышении температуры газового потока

Нестационарные процессы, происходящие в динамических и тепловых пограничных слоях, вызывали и вызывают интерес не только у исследователей, но и у конструкторов, специалистов по эксплуатации оборудования и других специалистов. Нестационарные процессы разделяют на пульсирующие и апериодические. К последнему случаю относятся, например, пусковые режимы энергосиловых установок, когда топливо подается в камеру сгорания и воспламеняется. За короткий промежуток времени в камере сгорания изменяются параметры рабочего тела – плотность и вязкость, формируется и развивается тепловой пограничный слой [1]. Динамический пограничный слой испытывает на себе соответствующие воздействия в связи с изменением тепловой обстановки [2]. Нестационарные процессы широко представлены в литературных источниках, однако практически отсутствует информация о тепловых высоко динамичных процессах [3].

Эффективность теплоотдачи оценивают параметром аналогии Рейнольдса S = 2St/Cf, представляющим собой отношение коэффициента теплоотдачи к коэффициенту трения. Известно, что в условиях внутренней задачи, например, при торможении потока, теплоотдача увеличивается, а при ускорении наоборот снижается [4]. Иногда снижение теплоотдачи бывает если предсказуемым, то количественно неожиданным, как у профессора М.Е. Дейча при исследовании обтекания сферы. Обнаруженное явление было названо «обратным переходом» или «ламинаризацией» турбулентного пограничного слоя [5]. Удовлетворением интереса к этому явлению является ряд работ [6–9], в которых явление ламинаризации исследовалось в условиях внутренней задачи и было получено при различных видах воздействий – отрицательный продольный градиент давления, отсос пограничного слоя, охлаждение или нагрев стенки канала и др. Из названных работ выделяется [10], в которой экспериментально исследовалась структура динамического и теплового пограничных слоёв. Оказалось, что при проявлении эффекта ламинаризации турбулентного пограничного слоя последний остается турбулентным, а механизм турбулентного переноса значительно снижается. В результате более чем в два раза снижается величина коэффициента теплоотдачи St и нарушается аналогия Рейнольдса.

Экспериментальный стенд

Для изучения теплообменных и газодинамических процессов был разработан и изготовлен

Рис. 1. Принципиальная схема экспериментального стенда Fig. 1. Schematic diagram of the experimental setup

экспериментальный стенд. Основой стенда является разомкнутый газодинамический контур, в котором в качестве генератора тепла используется плазмотрон 1 (рис. 1). Плазмотрон позволяет за очень короткий промежуток времени достичь высоких степеней нагрева рабочего тела. Для чистоты эксперимента необходимо на входе в экспериментальный канал сформировать равномерные профили скорости и температуры. Это достигается путём пристыковки к плазмотрону форкамеры 2 с соплом, спрофилированным по кривой Вито-шинского [11]. Внутри форкамеры установлены выравнивающие решётки 3 [12], а перед ними просверлены двенадцать радиальных отверстий, через которые подается воздух, минуя плазмотрон, что позволяет варьировать величиной температуры рабочего тела и скоростью её нарастания. К выходу сопла крепится экспериментальный канал 4, состоящий из семи секций диаметром и длиной 45 мм с толщиной стенки 0,08 мм, изготовленных из нержавеющей стали. Воздух, подаваемый в плазмотрон, поступал из ресивера, в который закачивался компрессором, и проходил через фильтры грубой 12 и тонкой 13 очистки и запорнорегулировочную арматуру 10 и 11. В состав изме-рительно-регистрирующей системы входили первичные преобразователи, согласующие устройства и регистратор. Расход рабочего тела (воздуха) измерялся расходомером переменного перепада давления, который не входил в измерительно-регистрирующую систему. Температуры измерялись микротермопарами [13, 14] с диаметром термоэлектродных проводов 65 мкм, давления - индуктивными датчиками давления ДМИ-0,1-2 в комплекте с приборами УГ-УМ. Хромель-алюме-левой термопарой 7 измерялась температура рабочего тела на входе в экспериментальный канал. Хромель-копелевыми термопарами 6 измерялась температура стенки канала в функции продольной координаты и времени. Концы термоэлектродных проводов, раскатанные до 20 мкм, приваривались к наружной поверхности канала в середине 1, 3, 5 и 7-й секций канала. Измерение полного давления проводилось в форкамере трубкой полного напора в форме «лебединой шеи» [15]. Касательные напряжения трения изменялись методом «трубка -выступ» [16, 17].

Результаты исследований

Экспериментальные исследования проведены в интервале среднерасходного числа Рейнольдса от 30 000 до 60 000. При этом температура рабочего тела в приосевой области изменялась в диапазоне Т = 293^1500 К с увеличением температуры потока до 12 000 К/с и скорости потока до 700 м/с2 (рис. 2). Были посчитаны среднеквадратичные погрешности [18], величины которых не превысили значений при определении температуры 0,75 %, скорости потока 1,6 %, коэффициентов трения и теплоотдачи соответственно 9,2 и 9,5 %.

Резкое увеличение температуры газового потока в потенциальной области и скорости потока формируют тепловую и гидродинамическую не- стационарности, которые, в свою очередь, изменяют величины коэффициентов трения и теплоотдачи (рис. 3, 4). С изменением температуры потока изменяются теплофизические свойства рабочего тела такие, как плотность и вязкость, и, следовательно, изменяются параметры пограничных слоёв и течения в целом. В динамическом пограничном слое увеличение температуры потока сопровождается изменением интегральных характеристик [19], а перестройка кинематической структуры приво- дит к увеличению пристеночных касательных напряжений трения [2]. На рис. 3 представлен график зависимости коэффициента трения в функции характерного числа Рейнольдса, На графике пока- зана следующая динамика исследуемого процесса: 2500 К/c и 150 м/с2 (точки обозначены ромбом), 6000 К/c и 3 50 м/с2 (квадрат), 12000 К/c и 700 м/с2 (треугольник). Увеличение температуры потока и его динамики приводят к большему нарастанию величины коэффициента трения, который опреде- ляется по выражению cf _ Tw

.

Р о w o

dwtn_ at

at

^0

Эх

I 200-

12000-

soo-

8000-

о

о * о

о- ^

at

at

3wn

400 -

4000^*» о

а

-е-о 0

° °ОоЙ

0.1

0,2

—О о

I, с

Рис. 2. Изменения во времени производных скорости и температуры потока Fig. 2. Time history of velocity and flow temperature derivatives

Рис. 3. Зависимость коэффициента трения C f от характерного числа Re** .

Цифры обозначают время: 1 – 0,01 с; 2 – 0,02 с; …; 12 – 0,12 с

Fig. 3. Dependence of the friction coefficient C f on the Reynolds number Re** .

The numbers indicate time: 1 – 0,01 s; 2 – 0,02 s; …; 12 – 0,12 s

Рис. 4. Зависимость коэффициента теплоотдачи St от числа ∗∗ .

Цифры обозначают время: 3 – 0,03 с; 4 – 0,04 с; …; 12 – 0,12 с

Fig. 4. Dependence of the Stanton number St on the Reynolds number ∗∗ .

The numbers indicate the time: 3 – 0,03 s; 4 – 0,04; …; 12 – 0,12 s

Массовая скорость в знаменателе – величина постоянная по условиям эксперимента. Таким образом, коэффициент трения повторяет характер изменения касательных напряжений трения τ . В эксперименте кроме перепадов давления на датчиках «трубка – выступ» измерялось полное давление в форкамере P0* и статические давления в каждом контрольном сечении, разность которых равна Δ = . К моменту времени 0,12 с нестационарный процесс можно считать законченным, поскольку экспериментальные точки группируются около стандартной зависимости для турбулентных режимов течения.

С увеличением температуры потока формируется тепловой пограничный слой. Измеренные в эксперименте температура потока в приосевой области и температура стенки в функции продольной координаты и времени позволили определить параметры теплового пограничного слоя. Увеличение температуры потока сопровождается прогревом пограничного слоя и увеличением температуры стенки канала. Причем, если с начала эксперимента временная производная температуры стенки канала увеличивается, что вполне логично, то начиная с момента времени 0,06 с производная имеет постоянную величину, т. е. стенка канала прогревается с постоянной скоростью.

Плотность теплового потока, определяемая по выражению qw =    ρwΔ w dt +Δqw ,                (2)

также имеет постоянную величину с момента 0,06 с. Здесь Δ Qw – потери тепла, обусловленные свободной конвекцией и лучистым теплообменом, ввиду отсутствия теплоизоляции наружной поверхности канала, которые не превысили 5 %. Коэффициент теплоотдачи α определялся по закону Ньютона:

α=

Qw t ∗        ,

а характеризующий перенос тепла от газового потока к стенкам канала критерий Стантона выражением

St=

____ Qw ____

Powo( h. ∗ ~^W ) .

На графике рис. 4 кроме экспериментальных

точек построены прямые:

Т – стандартный закон теплоотдачи для турбулентных режимов течения:

St =     , 0128

St      Re ∗∗ 5,2SPr°,7S ;

Л – стандартный закон теплоотдачи для ла-

минарных режимов течения:

St 0

0,22     .

Re ∗∗ Pr4⁄3;

А – аппроксимационное выражение:

V _ St _ 1 dw0           (Δ h )

Zh — St0 — w^ dt J Re∗∗Δh dt

Отслеживая перемещения экспериментальных точек, удалось определить величину производной температуры потока по времени – около 3000 градусов в секунду. С этого порога начинает снижаться величина коэффициента теплоотдачи ниже стандартного значения при увеличении температуры газового потока и уменьшении числа Re∗∗. На графике видно, что экспериментальные точки мигрируют в нижний левый угол и группируются

около прямой Л. Данный факт свидетельствует о ламинаризации теплового турбулентного пограничного слоя (ТПС). Из анализа выражения (4), по которому определялась величина коэффициента теплоотдачи St, следует, что причиной ламина-ризации ТПС является неизотермичность (так как массовая скорость и тепловой поток не изменяются во времени) и параметром ламинаризации следует определить температурный фактор ѱ h или температурный напор Δ T . По изменению величины последнего определены границы области ла-минаризации ТПС Δ T ≥ 700 К и переходной области от 350 до 700 К.

На рис. 5 построен график, показывающий изменения величины относительного коэффициента теплоотдачи в функции временной координаты.

В рассматриваемом самом динамичном режиме относительный коэффициент теплоотдачи изначально принимает наиболее максимальную величину. Его значения, как и в других режимах, плавно уменьшаются и в отличие от двух других к окончанию нестационарного процесса принимают значение 0,5.

Изменения во времени параметра S аналогии Рейнольдса представлены на графике рис. 6. Во всех трех режимах наблюдается нарушение аналогии Рейнольдса, но более существенно это имеет место в третьем режиме, когда S принимает минимальную величину, равную 0,38. Затем ситуация несколько улучшается с небольшим увеличением параметра. В целом в рассмотренной ситуации можно констатировать нарушение аналогии Рейнольдса, в особенности при высокой динамике нарастания температуры газового потока, и, как следствие, существенное снижение эффективности переноса тепла до 50 с лишним процентов. Следует отметить, что в рассмотренном процессе резкого увеличения температуры газового потока, коэффициент трения, как видно на рис. 3, консервативен к происходящему в тепловом пограничном слое.

Рис. 5. Изменение во времени относительных коэффициентов теплоотдачи ^Zh

Fig. 5. Change in the relative coefficients of heat transfer over time ^^h

Рис. 6. Изменение во времени параметра S аналогии Рейнольдса Fig. 6. Time variation of the Reynolds analogy factor S

Выводы

При резком увеличении температуры газового потока формируются тепловая и гидродинамическая нестационарности, причём чем выше динами- ка процесса, тем сильнее проявляются эффекты нестационарности, которые совместно с неизотер-мичностью создают условия по снижению эффективности теплоотдачи.
