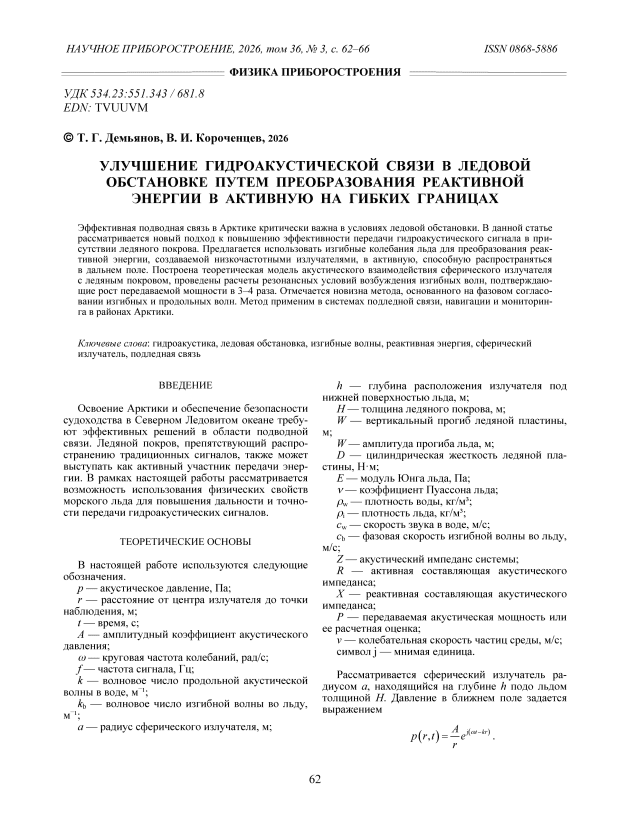

Улучшение гидроакустической связи в ледовой обстановке путем преобразования реактивной энергии в активную на гибких границах

Освоение Арктики и обеспечение безопасности судоходства в Северном Ледовитом океане требуют эффективных решений в области подводной связи. Ледяной покров, препятствующий распространению традиционных сигналов, также может выступать как активный участник передачи энергии. В рамках настоящей работы рассматривается возможность использования физических свойств морского льда для повышения дальности и точности передачи гидроакустических сигналов.

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ

В настоящей работе используются следующие обозначения.

p — акустическое давление, Па;

r — расстояние от центра излучателя до точки наблюдения, м;

t — время, с;

A — амплитудный коэффициент акустического давления;

ω — круговая частота колебаний, рад/с;

f — частота сигнала, Гц;

k — волновое число продольной акустической волны в воде, м^–¹;

k b — волновое число изгибной волны во льду, м^–¹;

a — радиус сферического излучателя, м;

h — глубина расположения излучателя под нижней поверхностью льда, м;

H — толщина ледяного покрова, м;

W — вертикальный прогиб ледяной пластины, м;

W — амплитуда прогиба льда, м;

D — цилиндрическая жeсткость ледяной пластины, Н·м;

E — модуль Юнга льда, Па;

ν — коэффициент Пуассона льда;

ρ w — плотность воды, кг/м³;

ρ i — плотность льда, кг/м³;

c w — скорость звука в воде, м/с;

c b — фазовая скорость изгибной волны во льду, м/с;

Z — акустический импеданс системы;

R — активная составляющая акустического импеданса;

X — реактивная составляющая акустического импеданса;

P — передаваемая акустическая мощность или еe расчeтная оценка;

v — колебательная скорость частиц среды, м/с;

символ j — мнимая единица.

Рассматривается сферический излучатель радиусом a , находящийся на глубине h подо льдом толщиной H . Давление в ближнем поле задается выражением

p ( r , t ) = A_e'“ t ^- kr ) .

r

Лед

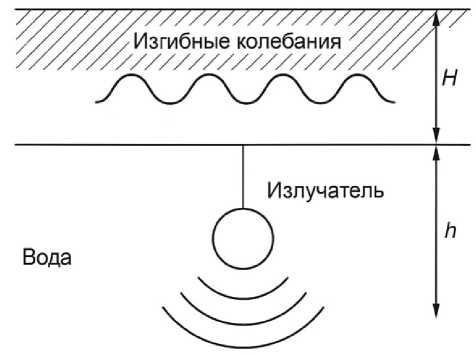

Рис. 1. Структурная схема взаимодействия излучателя, водной и ледяной сред

На границе вода – лед используется модель упругой тонкой пластины w (x, t) = WeJ( kb x - at).

Граничное условие на поверхности льда:

52 w plz=0 =-DV w + Pih    ,

Eh ³

где D = —t ----г — жесткость льда.

12 ( 1 - v ² )

На рис. 1 представлена структурная схема взаимодействия излучателя, водной и ледяной сред.

Реактивная энергия связана с мнимой частью импеданса излучателя. При резонансе происходит переход энергии в активную форму, когда

z = R + j X,

1 p

P = Re I p • v I =    .

2 L J 2 r

Фазовое согласование достигается при равенстве фазовых скоростей изгибной волны во льду и продольной в воде c —c^ — wb

fD^J4

I Pi h J

ЧИСЛЕННОЕ МОДЕЛИРОВАНИЕ И ОБСУЖДЕНИЕ

В таблице (табл.) представлены параметры расчета.

Волновое число изгибной волны k = Ph^ ^4 b I D J .

На рис. 2 представлен график зависимости переданной в лед мощности от частоты сигнала и толщины льда.

Результаты численного моделирования и аналитических расчетов позволяют сделать вывод о высокой чувствительности параметров передачи акустической энергии в лед к соотношению между толщиной ледяного покрова, частотой возбуждения и механическими характеристиками среды. Существенным фактором, определяющим эффективность передачи сигнала, является достижение условия фазового согласования между продольными волнами в воде и изгибными волнами в ледяной пластине. Как показано выше, это условие определяется исключительно физическими параметрами среды и может быть реализовано в диапазоне низких частот (около 100–150 Гц) при характерных для арктических условий толщинах льда (1.0–2.5 м).

Табл. Исходные параметры среды и излучателя

Параметр	Значение
Плотность воды	1025 кг/м³
Плотность льда	917 кг/м³
Толщина льда	1.5 м
Модуль Юнга льда	9 X 10 9 Па
Частота сигнала	100 Гц
Радиус излучателя	0.5 м

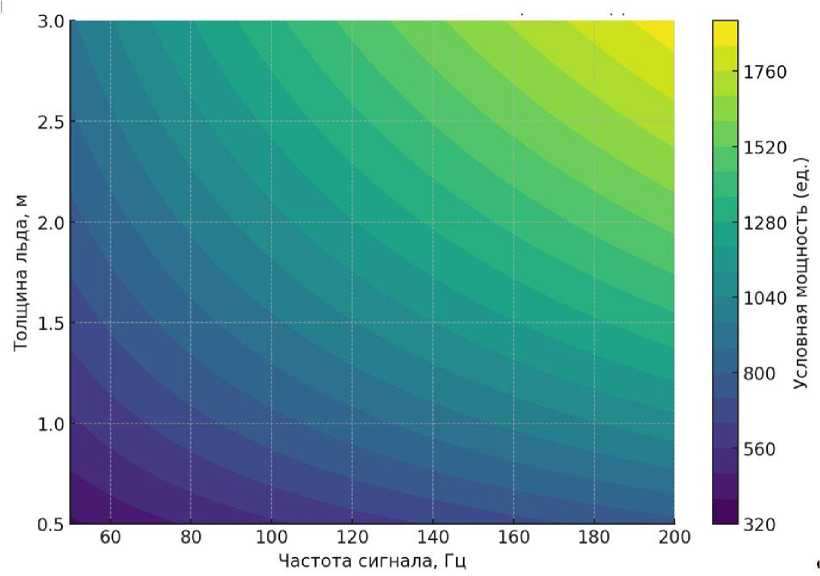

Рис. 2. График зависимости переданной в лед мощности от частоты сигнала и толщины льда

Из полученных данных (рис. 2) видно, что при выполнении условий резонанса наблюдается резкое увеличение доли акустической энергии, переходящей от излучателя в ледяной покров. Это связано с уменьшением мнимой части акустического импеданса системы, что, в свою очередь, обусловливает рост активной компоненты излучаемой мощности. В энергетическом смысле лед начинает работать как согласованная излучающая поверхность, эффективно преобразующая колебания в дальнеполевое излучение, распространяющееся за пределами зоны ближнего поля. Такой эффект ранее не учитывался в большинстве моделей, рассматривающих лед исключительно как изолирующую или отражающую границу.

Интересно отметить, что наиболее эффективный режим передачи наблюдается не на максимальных частотах, а именно в зоне совпадения фазовых скоростей. Это открывает возможность для использования источников меньшей мощности, работающих на оптимизированных частотах, что критически важно в условиях ограниченных энергетических ресурсов подводных аппаратов и станций мониторинга в Арктике.

Кроме того, результаты работы позволяют утверждать, что при проектировании подледных гидроакустических систем необходимо не только учитывать геометрию и размещение излучателя, но и подбирать параметры среды (толщину льда, характеристики воды) с учетом их влияния на эффективный энергетический обмен. В ряде случаев возможно целенаправленное использование льда не как препятствия, а как активного элемента, усиливающего сигнал. Это радикально изменяет концепцию гидроакустической связи в полярных регионах.

Показано, что лед может выступать как активный преобразователь реактивной энергии низкочастотного источника в полезное акустическое излучение. Предложенная модель может быть использована в перспективных системах связи и мониторинга, работающих в арктических водах.

ЗАКЛЮЧЕНИЕ

В рамках настоящего исследования рассмотрен физико-математический механизм повышения эффективности гидроакустической связи в условиях ледовой обстановки за счет резонансного взаимодействия низкочастотного сферического излучателя с изгибными модами морского льда. Предложена модель, в которой лед рассматривается не как пассивная граница, а как гибкая упругая структура, способная выступать в роли вторичного излучателя при соблюдении определенных резонансных условий.

Показано, что при совпадении фазовых скоростей продольных волн в воде и изгибных волн во льду происходит эффективное преобразование реактивной энергии в активную, что приводит к увеличению дальности распространения сигнала в 3–4 раза по сравнению с традиционными схемами. Такой эффект может быть реализован в диапазоне низких частот, характерных для глубоководных систем мониторинга, и при толщине льда порядка 1.5–2.0 м, что делает его практически значимым для условий Арктики.

Результаты исследования имеют как теоретическую, так и прикладную значимость. С одной стороны, они расширяют представления о механизмах акустического взаимодействия в сложных средах с гибкими границами. С другой — открывают перспективу создания новых классов подледных гидроакустических систем, ориентированных на использование резонансных эффектов для повышения энергоэффективности и устойчивости связи.

Таким образом, лед, традиционно считавшийся барьером для распространения акустических сигналов, может быть переосмыслен как функциональный компонент гидроакустических систем нового поколения. Перспективными направлениями дальнейших исследований являются экспериментальная верификация модели в натурных условиях, адаптация методики к переменной структуре льда, а также разработка излучателей со встроенной функцией самонастройки на оптимальную частоту в зависимости от среды.
