Усадочные деформации бетона в условиях знакопеременных температур

В ходе эксперимента определялись относительные деформации контрольных (не загруженных) образцов, подверженных влиянию реальной переменной температуры наружного воздуха и усадке бетона в процессе его твердения.

Температура бетонных образцов фиксировалась в процессе всего исследования. Очевидно, что она с небольшой задержкой и меньшей амплитудой повторяла изменения температуры наружного воздуха. Разница температур бетона и наружного воздуха в определенный момент в процессе всего выдерживания не превысила 5 °С. Наиболее характерные отклонения показаний температуры образцов от температуры наружного воздуха представлены на рис. 1.

При этом не наблюдалось подъема темпе-туры бетонных образцов, вызванных вследствие экзотермических реакций твердения бетона, а также явно выраженных горизонтальных температурных площадок, характерных для протекания интенсивных процессов льдообразования или таяния жидкой составляющей бетона, которые сопровождаются, соответственно, выделением или поглощением тепла.

Изменение температуры бетона в процессе его выдерживания оказывает существенное влияние на его деформации [1–5]. При этом, как было показано в предыдущих статьях [6], прочность бетона является определяющим технологическим фактором, влияющим на величину температурных

Рис. 1. Отклонения температуры бетонных образцов от температуры наружного воздуха в процессе проведения эксперимента

деформаций и направление их развития. Кроме того, было доказано, что температурные деформации образцов, которые фиксируются в лабораторных условиях при ступенчатом понижении температуры, практически не проявляются в реальных условиях в случае значительного суточного изменения температуры.

В то же время в деформациях бетонных образцов в процессе выдерживания в реальных условиях переменных температур присутствуют усадочные деформации, возникающие вследствие твердения бетона. Из полученных экспериментальных данных были выделены величины усадочных деформаций и определены интенсивности их развития в процессе выдерживания бетонных образцов.

Для этого были сгруппированы деформации, возникающие при одинаковых значениях температуры, которая периодически повторялась в процессе выдерживания бетона. Далее определялась относительная величина их изменения для разных временных интервалов, через которые повторялась температура выдерживания бетона. Для определения величины интенсивности протекания усадочных деформаций, их относительная величина делилась на соответствующий временной интервал.

Интенсивность протекания деформаций усадки от времени представлена на рис. 2 и имеет высокую величину в течение непродолжительного периода выдерживания. В дальнейшем интенсивность относительных деформаций не превышает значения – 0,01·10–5 в час.

Интенсивность протекания деформаций усадки у бетона с меньшей прочностью в начальный момент была выше, так как в нем более интенсивно проходят процессы структурообразования. Далее интенсивность деформаций усадки резко снижается. Причиной этого является то, что в это время температура бетона опускается ниже значений основных фазовых превращений жидкой составляющей и соответствует –3 °С, что приводит к снижению реакций гидратации цемента. Практиче- ски полное прекращение развития деформаций усадки происходит при 20 часах с начала выдерживания, когда температура бетона достигает –7,5 °С.

В процессе дальнейшего выдерживания интенсивное протекание деформаций усадки не возобновляется, даже когда температура выдерживания бетонных образцов становится положительной и достигает значений +5,5 °С.

Причиной такого протекания деформаций усадки является:

• 1.    В процессе замерзания жидкой составляющей образуется более пористая структура бетона и после оттаивания пористый материал меньше подвержен процессам усадки;

• 2.    После прекращения интенсивного набора прочности в результате замерзания жидкой составляющей ее рост возобновляется медленнее, чем у бетонов, не подвергнутых замораживанию, и для увеличения интенсивности необходим определенный толчок, которым может выступить его термообработка.

В статье [3] приведены данные исследований нарастания прочности бетона после его непродолжительного замораживания. Экспериментально подтверждено, что при определенных условиях термообработка замерзшего бетона способствует интенсивному набору прочности бетона и не снижает её конечную величину.

Кинетика изменения величины относительной интенсивности усадочных деформаций бетона с добавкой NaNO2 при различной прочности представлена на рис. 3.

В начальный момент времени у бетонов с противоморозной добавкой (в отличие от бетонов без добавки) наблюдается период увеличения интенсивности деформаций усадки. В этот момент температура бетона составляла –2…–3 °С. Это связано с тем, что низкие положительные температуры способствуют протеканию реакций выделения ионов цемента в раствор с одновременным формированием новообразований, а представлен-

Рис. 2. Изменение величины интенсивности относительных деформаций в процессе выдерживания бетонных образцов без добавки

Технология и организация строительного производства

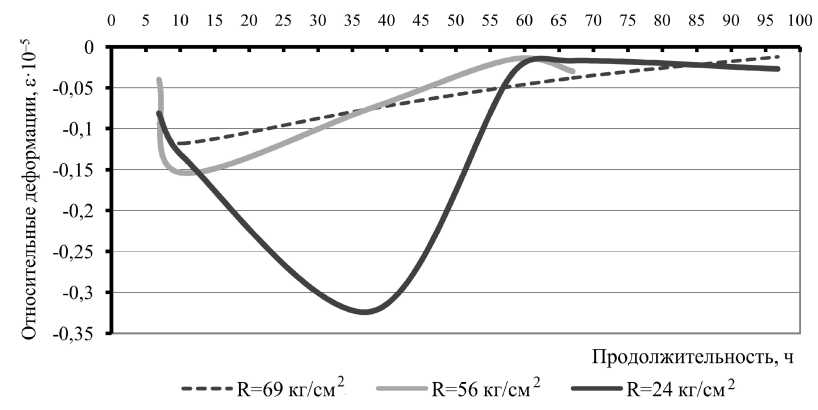

Рис. 3. Изменение величины интенсивности относительных деформаций в процессе выдерживания бетонных образцов с добавкой NaNO 2

ные выше температуры как раз и являются таковыми для бетона с добавкой, содержание которой расчитано на –5 °С, причем величина интенсивности и время наступления максимального значение находятся в зависимости от прочности бетона перед началом выдерживания (см. таблицу).

Максимальная интенсивность усадки

Прочность бетона, кг/см2	Максимальная интенсивность усадки		Время прекращения интенсивной усадки, ч
	Время с начала выдерживания, ч	Значение, Δε·10–5/ч
69	10,25	–0,118	96,75
56	10,25	–,154	67,00
24	37,92	–0,323	58,21

Для бетонов с прочностью 69 кг/см2 и 56 кг/см2 время наступления и величина максимальной интенсивности усадки имеют практически одинаковые значения. Для бетона с меньшей прочностью она наступает позднее и имеет более высокое значение, что объясняется большим содержанием не вступивших в реакцию гидратации жидкой составляющей и цемента.

Наступление периода прекращения интенсивной усадки происходит в более ранние сроки с понижением прочности бетона перед началом выдерживания.

Время, когда температура бетона становится ниже температуры фазовых превращений, составляет 56 часов с начала выдерживания (см. рис. 1), и в этот же момент прекращаются процессы интенсивной усадки бетона с прочностью 24 кг/см2. С увеличением же прочности этот момент наступает в более поздние сроки. Это говорит о том, что с повышением прочности происходит процесс перераспределения пор по объёму бетона в сторону увеличения микропор и большее количество воды находится в химически связанном состоянии, поддерживая до определенного момента процессы структурообразования и усадки бетона. Кроме этого, у бетона с повышением прочности более развиты центры кристаллизации новообразований по его объему и процесс замедления твердения (усадки) происходит медленнее.

Так же, как и в случае бетонов без добавки, после наступления периода прекращения интенсивной усадки, величина интенсивности усадочных деформаций не увеличивается даже при повышении температуры бетона до положительных значений. В результате можно сделать вывод о том, что усадочные деформации бетона в процессе его твердения при естественной (уличной) температуре полностью повторяют колебания температуры. То есть, бетон ведет себя как материал с жесткой сформировавшейся кристаллической решеткой.
