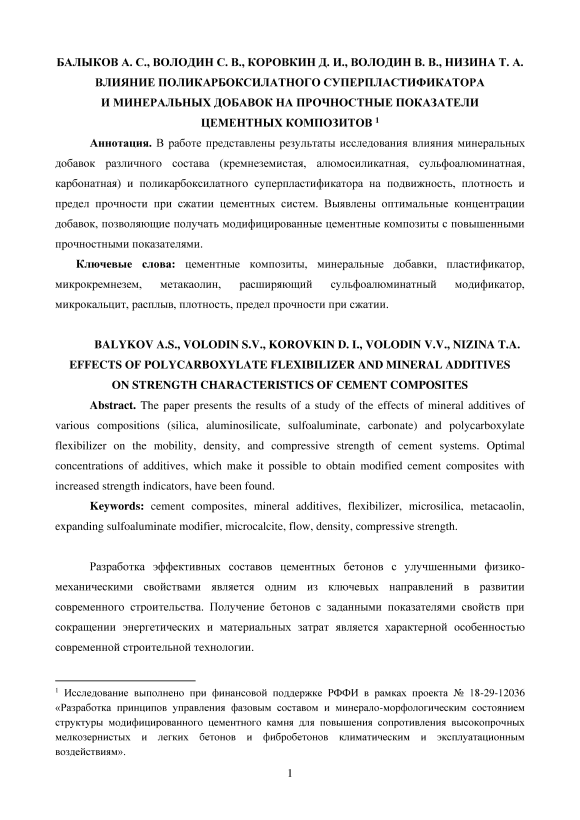

Влияние поликарбоксилатного суперпластификатора и минеральных добавок на прочностные показатели цементных композитов
Автор: Балыков А.С., Володин В.В., Володин С.В., Коровкин Д.И., Низина Т.А.
Журнал: Огарёв-online @ogarev-online
Статья в выпуске: 3 т.10, 2022 года.
Бесплатный доступ
В работе представлены результаты исследования влияния минеральных добавок различного состава (кремнеземистая, алюмосиликатная, сульфоалюминатная, карбонатная) и поликарбоксилатного суперпластификатора на подвижность, плотность и предел прочности при сжатии цементных систем. Выявлены оптимальные концентрации добавок, позволяющие получать модифицированные цементные композиты с повышенными прочностными показателями.
Метакаолин, микрокальцит, микрокремнезем, минеральные добавки, пластификатор, плотность, предел прочности при сжатии, расплыв, расширяющий сульфоалюминатный модификатор, цементные композиты
Короткий адрес: https://sciup.org/147250212
IDR: 147250212
Текст научной статьи Влияние поликарбоксилатного суперпластификатора и минеральных добавок на прочностные показатели цементных композитов
Разработка эффективных составов цементных бетонов с улучшенными физикомеханическими свойствами является одним из ключевых направлений в развитии современного строительства. Получение бетонов с заданными показателями свойств при сокращении энергетических и материальных затрат является характерной особенностью современной строительной технологии.
Наиболее эффективным способом улучшения эксплуатационных качеств бетона является введение в его состав модифицирующих добавок и частичной замены ими клинкера. Из всего их многообразия на сегодняшний день наибольшую эффективность показали [1]:
-
- суперпластификаторы на основе поликарбоксилатов, позволяющие снизить водоцементное отношение (до 35:40% и более) [2; 3]. Они обладают высокой разжижающей способность по сравнению с традиционными добавками данного типа;
-
- сульфоалюминатные добавки, введение которых в состав композита позволяет регулировать линейные и объемные деформации в процессе твердения [4; 5];
-
- карбонатные добавки (известняки, доломиты), применение которых приводит к повышению прочностных показателей за счет способности кальцита, являющегося составной частью добавок данного типа, выступать в качестве центра кристаллизации новообразований, что приводит к формированию кристаллизационных оболочек и срастанию частиц [6-8];
-
- высокодисперсные пуццолановые добавки (микрокремнезем и метакаолин), обладающие высокой реакционной активностью [9].
Целью исследования является установление закономерностей влияния поликарбоксилатного суперпластификатора и минеральных добавок (МД) различного состава (кремнеземистая, алюмосиликатная, сульфоалюминатная, карбонатная) на физикомеханические свойства цементных систем с выявлением наиболее эффективных модификаторов и их комплексов. Исследования проводились на цементных системах с суммарной дозировкой минеральных добавок 20% от массы вяжущего (Ц+МД) при фиксированном водовяжущем отношении В/(Ц+МД) = 0,24. Основным компонентом вяжущего являлся портландцемент 500-Д0-Н (Ц) производства ПАО «Мордовцемент». В качестве контрольного принят состав без минеральных добавок с равным водосодержанием и дозировкой пластификатора 1% от массы портландцемента.
Планирование экспериментального исследования осуществлялось на основе специально синтезированного плана (табл. 1), содержащего 18 опытных точек [9]. При этом варьировалось две группы факторов (табл. 2, 3):
-
- содержание пластифицирующей добавки и карбонатного наполнителя: х 1 (поликарбоксилатный суперпластификатор Melflux 1641 F (СП)); х2 (микрокальцит (МКМ));
-
- тип и дозировка активных минеральных добавок (АМД): V 1 (кремнеземистая АМД -микрокремнезем конденсированный неуплотненный производства АО «Кузнецкие ферросплавы» (МК)); V 2 (алюмосиликатная АМД - высокоактивный метакаолин производства ООО «Пласт-Рифей» (ВМК)); v3 (расширяющий сульфоалюминатный модификатор производства ООО «Парад Русь» (РСАМ)).
Таблица 1
План экспериментального исследования в кодированных величинах
Й й н □ □ |
Варьируемые факторы в кодированных величинах |
||||
Первая группа факторов |
Вторая группа факторов |
||||
Вид и содержание наполнителя и суперпластификатора |
Вид и содержание АМД |
||||
* 1 (СП Melflux) |
* 2 (МКМ) |
14 (МК) |
1 2 (ВМК) |
1 3 (РСАМ) |
|
1 |
-1 |
-1 |
1 |
0 |
0 |
2 |
-1 |
-1 |
0 |
1 |
0 |
3 |
-1 |
-1 |
0 |
0 |
1 |
4 |
-1 |
0 |
0,5 |
0 |
0,5 |
5 |
-1 |
1 |
0 |
0 |
1 |
6 |
-1 |
1 |
0,5 |
0,5 |
0 |
7 |
0 |
1 |
0 |
1 |
0 |
8 |
0 |
-1 |
0 |
0,5 |
0,5 |
9 |
1 |
0 |
0,5 |
0,5 |
0 |
10 |
0 |
0 |
0,333 |
0,333 |
0,333 |
11 |
1 |
-1 |
1 |
0 |
0 |
12 |
1 |
-1 |
0 |
0 |
1 |
13 |
1 |
0 |
0,5 |
0 |
0,5 |
14 |
1 |
1 |
0 |
0,5 |
0,5 |
15 |
1 |
1 |
1 |
0 |
0 |
16 |
1 |
-1 |
0 |
1 |
0 |
17 |
0 |
1 |
0,5 |
0 |
0,5 |
18 |
0 |
-1 |
0,5 |
0,5 |
0 |
Контроль |
0 |
-1 |
0 |
0 |
0 |
Таблица 2
Уровни варьирования первой группы исследуемых факторов в кодированных величинах и их численные значения
Факторы |
Уровни варьирования |
||||
-1 |
0 |
+1 |
|||
Вид компонента |
* i |
СП, % от массы вяжущего (Ц + МД) |
0,5 |
1,0 |
1,5 |
* 2 |
МКМ, % от массы МД (МК+ВМК+РСАМ+МКМ) |
0 |
25 |
50 |
Таблица 3
Уровни варьирования второй группы исследуемых факторов в кодированных величинах и их численные значения
Факторы |
Уровни варьирования |
|||||
0 |
0,333 |
0,5 |
1,0 |
|||
Вид добавки |
^ 1 |
МК, % от массы вяжущего (Ц + МД) |
0 |
6,67/5/3,33* |
10/7,5/5* |
20/15/10* |
^ 2 |
ВМК, % от массы вяжущего (Ц + МД) |
0 |
6,67/5/3,33* |
10/7,5/5* |
20/15/10* |
|
^ 3 |
РСАМ, % от массы вяжущего (Ц + МД) |
0 |
6,67/5/3,33* |
10/7,5/5* |
20/15/10* |
Примечание. *Количество АМД при содержании карбонатного наполнителя МКМ соответственно 0/25/50% от массы МД (МК+ВМК+РСАМ+МКМ).
Для обработки результатов экспериментальных исследований применялись методы математической статистики, а для их графической интерпретации – треугольные диаграммы Гиббса-Розебома, построенные с применением программы Statistica 10.0.1011.6.
В качестве основных исследуемых факторов были выбраны: подвижность, предел прочности при сжатии и плотность в нормальных влажностных условиях (28 суток). За показатель подвижности цементной системы принимался диаметр расплыва после 15-ти секундного истечения теста из усеченного мини-конуса (кольцо к прибору Вика по ГОСТ 310.3).
В качестве контрольного в данном исследовании был принят состав без минеральных добавок с содержанием 1% пластификатора Melflux 1641 F от массы вяжущего. Расплыв данного состава из мини-конуса составил 275 мм, предел прочности при сжатии – 98,3 МПа; плотность в равновесном состоянии – 2150 кг/м3.
Для комплексной оценки эффективности влияния минеральных добавок различного вида, а также концентрации суперпластификатора проведем анализ полученных результатов в относительных величинах (рис. 1–3). Судя по полученным данным, ряд модифицированных цементных систем превосходят контрольный состав как по отдельным показателям, так и по их комплексам, что свидетельствует о возможности разработки эффективных цементных вяжущих на их основе.

Номер состава
Рис. 1. Изменение относительной подвижности цементного теста (диаметр расплыва из мини-конуса) в зависимости от состава (табл. 1).
Установлено, что варьирование относительного предела прочности при сжатии в возрасте 28 суток для 18 исследуемых составов по сравнению с контрольным происходит в интервале от 0,9 до 1,2 отн. ед. (рис. 3), изменение относительной плотности в нормальном влажностном состоянии – от 0,96 до 1,02 отн. ед. (рис. 2). При этом введение в состав цементного теста минеральных добавок различного вида приводит к снижению подвижности смесей с учетом концентрации пластифицирующей добавки 0,5, 1,0 и 1,5% от массы вяжущего, соответственно, на 16-73%, до 25 и 27%.

Номер состава
Рис. 2. Изменение относительной плотности модифицированного цементного камня в нормальных влажностных условиях (28 суток) в зависимости от состава (табл. 1).

Рис. 3. Изменение относительного предела прочности при сжатии модифицированного цементного камня (28 суток) в зависимости от состава (табл. 1).
Проведем анализ треугольных диаграмм Гиббса-Розебома, описывающих изменение относительного предела прочности при сжатии модифицированных цементных композитов в зависимости от варьируемых параметров (рис. 4). Установлено, что увеличение содержания в составах пластифицирующей добавки приводит к повышению прочностных показателей модифицированного цементного камня в возрасте 28 суток. Наибольший потенциальный 5
прирост прочностных показателей, достигающий согласно модельным значениям 45% по сравнению с контрольным составом, может быть получен при максимальной концентрации суперпластификатора Melflux 1641 F (1,5% от массы вяжущего) и замене 20% портландцемента на минеральные добавки ВМК и РСАМ, вводимые в равном соотношении.

Рис. 4. Треугольные диаграммы Гиббса-Розебома изменения относительного предела прочности при сжатии (отн. ед.) модифицированного цементного камня (28 суток) в зависимости от варьируемых факторов: х 1 - Melflux 1641 F; х2 - МКМ;
V ! - МК; V 2 - ВМК; V 3 - РСАМ.
Увеличение доли карбонатного наполнителя при всех концентрациях пластификатора приводит к снижению предела прочности при сжатии (рисунок 4), способствуя при этом повышению подвижности смесей. В целом, для всех комбинаций варьируемых факторов х 1 (суперпластификатор Melflux 1641 F) и х2 (МКМ) могут быть получены составы, не уступающие контрольному пластифицированному (1% от массы вяжущего) композиту без МД. При этом следует выделить следующие комбинации варьируемых факторов, использование которых способствует достижению высоких прочностных показателей (более
20% по сравнению с контрольным составом) при различных концентрациях суперпластификатора Melflux 1641 F от массы вяжущего (Ц + МД):
-
– 1,5% СП; 25% МКМ, 37,5% ВМК и 37,5% РСАМ от общей массы минеральных добавок;
-
– 1,0% СП; МК, ВМК и РСАМ в равном соотношении;
-
– 0,5% СП; 50% МК и 50% ВМК от общей массы минеральных добавок.
Полученные результаты свидетельствуют о перспективности использования комплексной модификации при разработке эффективных составов цементных вяжущих с повышенными прочностными показателями. Дальнейшее направление исследований будет связано с проведением многокритериальной оптимизации как экспериментальных, так и модельных составов с использованием метода экспериментально-статистического моделирования [10], что позволит выявить составы с комплексом повышенных показателей (подвижность, плотность, предел прочности при сжатии, скорость набора прочности и др.).
