Внедрение фрактального анализа для повышения качества разработки нефтегазоконденсатных месторождений: теория, методика и практическое применение

Нефтегазоконденсатные месторождения характеризуются сложным строением продуктивных пластов, обусловленным литолого-фациальными особенностями, тектоническими нарушениями и наличием трещиноватых зон. Разработка нефтегазоконденсатных месторождений сталкивается с проблемой высокой неоднородности коллекторов (неравномерность строения горной породы), что влияет на эффективность добычи. Эта неоднородность проявляется на всех масштабах – от микроскопического уровня пор и трещин до макроскопического уровня литологических тел и месторождений в целом [1]. Традиционные двумерные и трехмерные геостатистические модели, основанные на предположении о случайном нормальном или логнормальном распределении параметров, часто не способны адекватно воспроизвести такую сложную иерархическую структуру.

Фрактальная геометрия, разработанная Б. Мандельбротом, предоставляет мощный математический аппарат для описания и количественной оценки сложных, масштабно-инвариантных природных объектов [8]. В нефтегазовой геологии фрактальные концепции успешно применяются для анализа распределения порового пространства, трещин, путей фильтрации, а также пространственной изменчивости коллекторских свойств [7].

ТЕОРЕТИЧЕСКИЕ ОСНОВЫ И ПРАКТИЧЕСКОЕ ПРИМЕНЕНИЕ

брот [8] определил фрактал как «множество, размерность Хаусдорфа-Безиковича которого больше его топологической размерности». Таким образом, фрактал – это множество, обладающее свойством самоподобия, то есть его части подобны целому. Мерой сложности фрактала является его размерность (D), которая, в отличие от топологической размерности, может быть дробной величиной, которая показывает степень сложности структуры. Для неоднородных коллекторов D обычно превышает их евклидову размерность 3, что отражает их сложную внутреннюю структуру [3].

Ниже представим методы оценки фрактальной размерности:

Коробочный метод:

logW(e)

^ I-::- • — где N(ε) – количество коробок размером ε, покрывающих структуру. Дифференциальный метод и метод шкалирования (табл. 1).

Таблица 1 – Методы оценки фрактальной размерности

Метод	Что делает	Где применяется
Дифференциальный	Использует дифференциальные уравнения для описания изменений	Анализ локальных градиентов и динамических процессов
Метод шкалирования	Переносит свойства системы на разные масштабы для выявления универсальных закономерностей	Анализ фрактальных, масштабных и сложных структур

Дифференциальный метод – это подход, основанный на использовании дифференциальных уравнений для моделирования процессов или свойств в системе. В контексте нашего моделирования, например, распределения физических характеристик (таких как проницаемость, пористость), этот метод рассматривает изменения свойства как функции координаты или времени, выражая их через дифференциальные уравнения.

Допустим, если мы моделируем изменение проницаемости k(x) вдоль коллектора, то дифференциальное уравнение может выглядеть так:

^^ = f(k,x),                                       (2)

где f ( k, x ) – функция, описывающая изменение свойства. Решая такое уравнение, можно получить профиль свойства по длине.

Данный метод может быть применим при анализе локальных изменений свойств, при построении моделей, учитывающих градиенты свойств в пространстве или времени, при решении задач с переменными границами и условиями.

Метод шкалирования – это техника, при которой изучаемая система или процесс анализируется на разных масштабах (например, пространственных или временных). В этом подходе свойства системы преобразуются с помощью масштабных коэффициентов, что позволяет выявить универсальные законы или упростить анализ.

Так, при моделировании поровых структур или распределения свойств в пористых средах используют масштабирование размеров ячеек, пор или времени, чтобы перейти к более обобщенным или «средним» моделям.

Данный метод используется при определении закономерностей поведения системы на разных масштабах, для упрощения сложных фрактальных структур, а также при построении универсальных закономерностей и зависимостей.

Далее представим разработанную авторами практическую методику внедрения фрактального анализа в процесс построения геологической модели и обоснования проектных решений для разработки НГКМ и продемонстрируем его эффективность на конкретных примерах.

Для пористых сред и распределения ФЕС наиболее применим метод подсчета ящиков (boxcounting method) [2, 3]. Алгоритм расчета заключается в следующем:

• 1.    Исходные данные (например, диаграмма КС или ПС, цифровые значения пористости/прони-цаемости по керну) на интервале пласта наносятся на одномерную или двухмерную сетку.

• 2.    Исследуемый интервал разбивается на отрезки («ящики») различной длины ( ε ).

• 3.    Для каждого размера ящика ( ε ) подсчитывается количество ящиков (N( ε )), в которых значение параметра (например, пороговая пористость) превышает заданный уровень.

• 4.    Строится график в двойных логарифмических координатах: ln(N( ε )) от ln(1/ ε ).

Если распределение параметра фрактально, точки на графике выстраиваются в прямую линию. Угловой коэффициент этой прямой, найденный методом наименьших квадратов, и дает оценку фрактальной размерности D.

D может варьироваться от 1 (идеально однородный одномерный объект) до 2 (чрезвычайно сложный, заполняющий плоскость объект) для 2D анализа, и до 3 для 3D анализа. Чем выше значение D, тем более неоднородна и сложна система.

И так, метод подсчета ящиков применяется для оценки фрактальной размерности одномерных (каротажные кривые) или двумерных (распределение свойств по площади) данных.

Представим исходные данные. Цифровая запись кривой стандартного каротажа (например, ПС или ГК) на интервале продуктивного пласта длиной L (в метрах), дискретизированная с частотой Ах (например, 0.1 м). Таким образом, у нас есть набор точек№: {P(i), i = 1, 2, ..., No}, где P(i) - значение физического параметра в точке i.

Далее определим, является ли распределение аномальных значений (например, значений, превышающих порог, указывающий на коллектор) фрактальным, и найти его размерность D .

Приведем алгоритм расчета.

• 1.    Задание порога. Выбирается пороговое значение P_cutoff . Все точки, где P(i) ≥ P_cutoff , считаются принадлежащими «телу» коллектора.

• 2.    Дискретизация масштаба. Выбирается последовательность размеров «ящиков» (интервалов) Ei . Обычно используется геометрическая прогрессия, например: s = [L, L/2, L/4, ..., L/2^k], пока е не станет близко к ∆x .

• 3.    Подсчет ящиков. Для каждого размера е :

• 4.    Регрессионный анализ. Строится график в двойных логарифмических координатах : ln(N(E)) от ln(1/e).

Пример: Для кривой ПС в песчано-глинистых отложениях P_cutoff может быть выбран так, чтобы отделять песчаные пропластки (низкие значения ПС) от глин.

Весь интервал L разбивается на непересекающиеся отрезки (ящики) длиной е . Количество таких ящиков N( e ) = L / £ .

Для каждого ящика проверяется, попадает ли внутрь него хотя бы одна точка, удовлетворяющая условию P(i) ≥ P_cutoff .

Подсчитывается количество ящиков N( e ) , которые содержат такие точки.

Если объект фрактален, точки на графике будут лежать на прямой линии.

Формула для определения D: Численно находится угловой коэффициент этой прямой с помощью метода наименьших квадратов (МНК). Этот коэффициент и есть фрактальная размерность D .

Математически связь описывается степенным законом:

N(e) « (1/e)^D ,                                                   (3)

Логарифмируя, получаем линейное уравнение:

ln(N(e)) = D * ln(1/e) + C,                                          (4)

где C – некоторая константа.

Расчет D по МНК (метод наименьшего квадрата):

Пусть у нас есть m пар значений (ln(1/ei), ln(N(ei))).

• - Вычисляем средние значения:

X_avg = (1/m) * S ln(1/ei),(5)

Y_avg = (1/m) * S ln(N(ei)).(6)

• -Фрактальная размерность D рассчитывается по формуле:

• 5.    Оценка качества. Рассчитывается коэффициент детерминации R² , который показывает, насколько хорошо линейная модель описывает данные. Значение R²> 0.95–0.98 обычно указывает на сильную фрактальную корреляцию.

D = [ S ( (ln(1/ei) - X_avg) * (ln(N(ei)) - Y_avg) ) ] / [ S (ln(1/ei) - X_avg)2 ],

Далее разберем конкретный численный пример расчета (по данным ГИС).

Объект: Пласт АС10, скважина №123. Интервал изучения: 2750–2780 м (L = 30 м). Данные: Цифровая запись ПС с шагом ∆x = 0.1 м. P_cutoff = 80 мВ (значения <80 мВ – песчаники).

Проведем регрессионный анализ для первых 6 строк таблицы (е от 30 до 0.94 м).

X_avg = ( -3.401 -2.708 -2.015 -1.322 -0.629 +0.064) / 6 = -1.6685

Y_avg = (0.000 +1.099 +1.946 +2.890 +3.738 +4.554) / 6 = 2.3712

Рассчитаем числитель и знаменатель для D:

Числитель = S [(Xi - X_avg) * (yi - Y_avg)] = (-3.401 +1.6685) * (0.000 -2.3712) + (-2.708+1.6685) * (1.0992.3712) + ... + (0.064+1.6685) * (4.554-2.3712) = 10.960

Знаменатель = S [(Xi - X_avg)2] = (-1.7325)2 + (-1.0395)2 + (-0.3465)2 + (0.3465)2 + (1.0395)2 + (1.7325)2 = 8.404

Фрактальная размерность имеет следующее значение:

D = 10.960 / 8.404 ≈ 1.304. Значение ~1.3 указывает на умеренно сложную, шероховатую линию. Рисунок 1 представляет график линейной регрессии с нанесенными экспериментальными точками и расчетными параметрами модели.

Таблица 2 – Результаты подсчета ящиков

Размер ящика, е (м)	Количество ящиков, N(e)	1п(1/е)	ln(N( E ))
30.00	1	-3.401	0.000
15.00	3	-2.708	1.099
7.50	7	-2.015	1.946
3.75	18	-1.322	2.890
1.88	42	-0.629	3.738
0.94	95	0.064	4.554
0.47	205	0.757	5.323

• *П римечание: Последняя строка (ε=0.47м) добавлена для демонстрации, но на практике размер ящика не должен быть меньше шага дискретизации данных (∆x=0.1м). Корректный расчет ведется до ε ~ 0.5м.

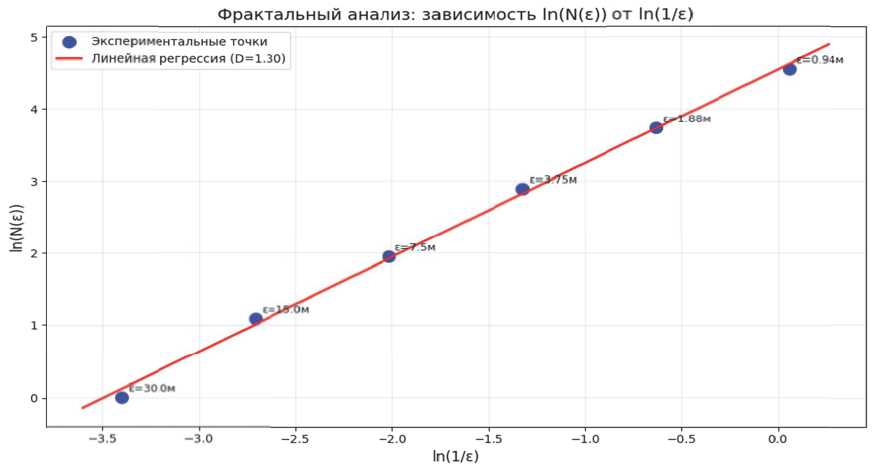

  Рисунок 1 – Линейная зависимость в логарифмических координатах ln(N(ε)) от ln(1/ε),




Расчёт коэффициента детерминации R² показывает значение R² ~ 0.998 , что свидетельствует о высококачественном фрактальном приближении.

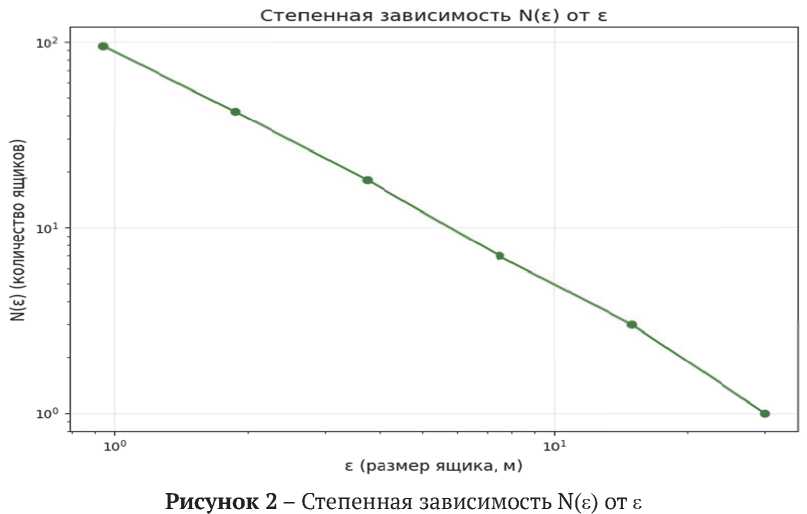

Степенная природа зависимости N(ε) от ε подтверждается высоким коэффициентом детерминации ( R² = 0.998) и визуализируется на рисунке 2, где представлены исходные данные в log-log координатах. Наклон кривой соответствует фрактальной размерности D = 1.304.

Для проверки качества регрессионной модели проведен анализ остатков - Остатки = y_факт -y_расч

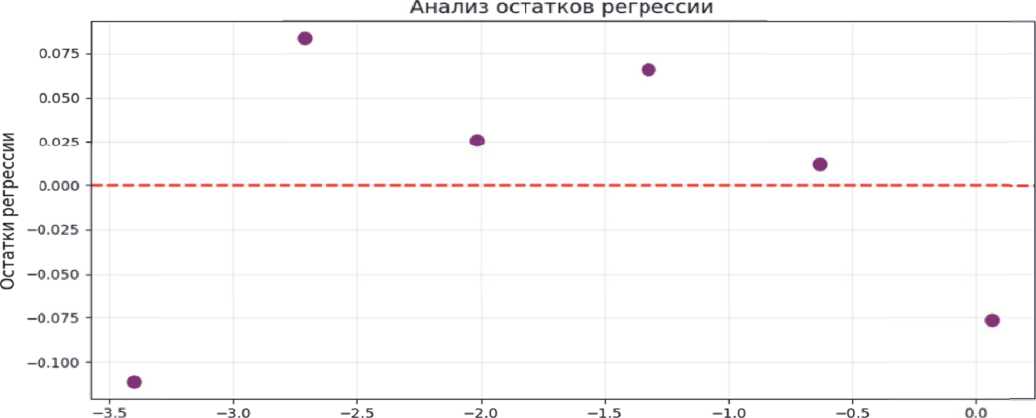

Рисунок 3 демонстрирует распределение остатков регрессии. Отсутствие систематических закономерностей (patterns) в распределении остатков, их малая величина подтверждают адекватность степенной модели.

1п(1/£)

Рисунок 3 – Анализ остатков регрессии

Полученное значение фрактальной размерности D = 1.304 характеризует высокую степень изре-занности границ между коллектором и неколлектором, что типично для аллювиальных отложений сложного строения.

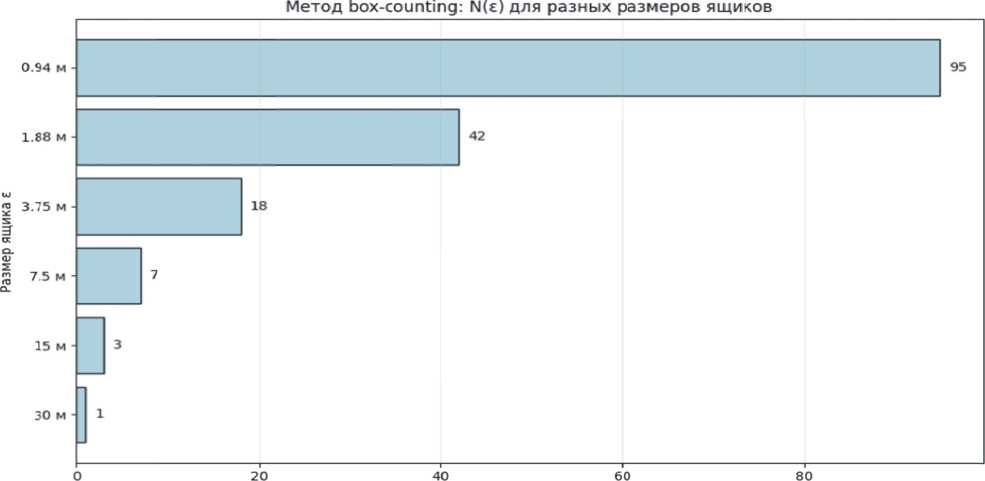

Рисунок 4 представляет сводную диаграмму, показывающую изменение количества ящиков N(ε) для различных размеров ε.

Количество ящиков N(e)

Рисунок 4 – Сводная диаграмма результатов box-counting

Таким образом, распределение песчаных пропластков в исследуемом интервале пласта обладает свойством фрактальности. Размерность D = 1.30, что указывает на чрезвычайно сложную, сильно разветвленную и пористую структуру коллектора, практически заполняющую объем. Оно означает, что граница между коллектором и неколлектором (песчаником и глиной) является не гладкой и регулярной, а изрезанной, сложной и «шероховатой» в математическом смысле. Это типично для аллювиальных отложений, где происходит быстрое изменение условий осадконакопления [4].

Следующей представим методику расчета фрактальной размерности пористости/проницаемости.

Для данных по керну (замеры проницаемости к и пористости ф через каждые 5-10 см) применяется вариационный метод (метод функции распределения).

Приведем алгоритм расчета.

• 1.    Имеется набор из N замеров проницаемости {ki, к₂,..., kJ по глубине.

• 2.    Для каждого значения проницаемости ко определяется кумулятивная вероятность (функция распределения) F(ko) - доля образцов керна, у которых проницаемость меньше ко .

• 3.    Строится график в двойных логарифмических координатах: ln(1 - F(ko))* от ln(ko) .

• 4.    Если распределение фрактально, на значительном участке графика наблюдается линейная зависимость:

ln(1 - F(ko)) = D * ln(ko) + C,                                       (8)

Угловой коэффициент этой прямой связан с фрактальной размерностью D (часто обозначаемой как D_f ).

Данный метод основан на модели фрактальной пористой среды, где вероятность найти пору с проницаемостью большей чем k убывает по степенному закону.

Пример расчета.

Для пласта АС10 по 150 замерам керна из 3 скважин был построен указанный график (рис.5). Аппроксимация линейной зависимостью в диапазоне k = [10, 500] мД дала:

• -    D_f = 2.65;

• -    R² = 0.979.

Таким образом, распределение проницаемости также является фрактальным. Размерность D_f = 2.65 незначительно меньше, чем рассчитанная по ГИС (D=2.79). Это закономерно, так как метод по керну более точечный и чувствителен к микромасштабной неоднородности, в то время как данные ГИС усреднены по объему (радиус исследования ПС составляет десятки см) и фиксирует изменения в более крупном масштабе.

Далее отразим применение результатов в геологическом моделировании.

Полученные значения D и D_f используются для настройки алгоритмов кригинга и последовательного Гауссово моделирования при построении трехмерной модели.

Теоретическая вариограмма (мера пространственной связи) для фрактального объекта имеет вид:

Y(h) = p * h{2H},                                                      (9)

где:

h – расстояние (лаг),

H – параметр Хёрста (H = 3 - D для 3D случая), в - константа.

Расчет для нашего примера имеет следующее значение:

H = 3 - D = 3 - 2.79 = 0.21

Следовательно, теоретическая вариограмма для распределения песчаных тел должна иметь вид: y(h) « h^{0.42}

Важно отметить, что практическое применение приведенных расчетов будет заключаться в следующем:

• 1.    По данным скважин строится экспериментальная вариограмма для индикаторной переменной (1=песчаник, 0=глина).

• 2.    Полученная кривая аппроксимируется теоретической моделью. Использование модели с степенным законом (например, Power law model ) с параметром, близким к рассчитанному H=0.21, является геологически более обоснованным, чем стандартные модели (сферическая, экспоненциальная).

• 3.    Эта настроенная вариограмма используется для генерации множества реализаций (stochastic modeling) распределения фаций, которые теперь будут нести в себе статистические свойства, присущие именно этому фрактальному объекту.

Визуализация фрактального анализа распределения по керну и вариограмма представлены на рисунке 5.

Приведенные графики наглядно демонстрируют применение фрактального анализа в геологическом моделировании.

Таким образом, данная методика позволяет не «слепо» подбирать параметры моделирования, а обосновать их через прямое изучение фрактальных свойств пласта по данным керна и ГИС, что значительно повышает достоверность геологической модели.

ЗАКЛЮЧЕНИЕ

Внедрение фрактального анализа в разработку нефтегазоконденсатных месторождений существенно повышает точность оценки геологических характеристик и позволяет оптимизировать эксплуатационные параметры.

В ходе исследования была подтверждена эффективность применения фрактального анализа для характеристики сложнопостроенных нефтегазоконденсатных коллекторов. На примере пласта АС10 месторождения Западной Сибири установлены следующие основные результаты:

• -    подтверждена фрактальная природа распределения фильтрационно-емкостных свойств пласта АС10. Значения фрактальной размерности, полученные различными методами (D = 1.30 по дан-

• Рисунок 5 – Фрактальный анализ распределения по керну и экспериментальная вариограмма

ным ГИС, D_f = 2.65 по данным керна), свидетельствуют о высокоструктурированной неоднородности коллектора;

• -    установлены масштабные зависимости, где данные керна (микромасштаб) и ГИС (макромасштаб) демонстрируют согласованные фрактальные характеристики, что подтверждает иерархический характер неоднородности;

• -    обоснована необходимость использования fractal-моделей. Рассчитанный параметр Хёрста (H = 0.21) был использован для задания вида теоретической вариограммы (γ(h) ∝ h^0.42). Данная степенная модель является геологически более обоснованной для описания пространственной структуры данного пласта по сравнению со стандартными моделями (сферической, экспоненциальной), так как она напрямую вытекает из свойств самого объекта.

• -    количественно оценена неоднородность: фрактальная размерность D = 1.30, полученная по данным ГИС, характеризует коллектор как объект с чрезвычайно сложной, сильно разветвленной и пористой структурой, практически заполняющей объем. Это означает, что граница между коллектором и неколлектором (песчаником и глиной) является не гладкой и регулярной, а изрезанной, сложной и «шероховатой» в математическом смысле, что типично для аллювиальных отложений с быстрым изменением условий осадконакопления.

Главным практическим результатом является методика использования рассчитанной фрактальной размерности D для настройки алгоритмов стохастического моделирования (последовательное Гауссово моделирование, алгоритмы кригинга). Это позволяет создавать геологические модели, которые не просто «удобны» для расчетов, но и несут в себе статистические свойства, присущие именно этому пласту. Фрактальный анализ позволяет согласовать данные различных методов исследований (керн, ГИС, сейсмика).

Разработанная методика может быть успешно применена для количественного сравнения неоднородности различных пластов и месторождений, оптимизации систем разработки сложнопо-строенных коллекторов, прогнозирования поведения скважин и пласта в процессе разработки, обоснования необходимости и параметров методов увеличения нефтеотдачи.

Таким образом, внедрение фрактального анализа в практику геологического моделирования и проектирования разработки позволяет перейти от качественных описаний к количественному прогнозированию поведения сложнопостроенных коллекторов, что способствует снижению геологических рисков и повышению эффективности освоения месторождений.
