Воспроизведение и передача единиц влажности: от фундаментальных основ до рабочих приборов

Современная промышленность и фундаментальная наука предъявляют беспрецедентные требования к достоверности определения содержания водяного пара в газовых средах. Влажность, являясь одним из наиболее трудноизмеримых параметров физико-химического состояния вещества требует многоступенчатой системы метрологического подтверждения Проблема «разрыва» между фундаментальным определением единицы и показаниями рабочего датчика на объекте решается через создание строгой иерархической лестницы – от первичного эталона до прибора конечного потребителя [1].

МЕТОДЫ ИССЛЕДОВАНИЯ

• 1.    Термодинамический метод воспроизведения (Метод двух давлений)

В основу исследования положен метод сорбционного насыщения газа при избыточном давлении с последующим адиабатическим расширением. Данный метод позволяет минимизировать влияние внешних флуктуаций температуры окружающей среды.

Алгоритм исследования процесса насыщения:

• 1.    Газ-носитель (осушенный воздух или азот) подается в сатуратор (насыщатель), заполненный дистиллированной водой или льдом.

• 2.    В сатураторе поддерживается постоянное давление P s и температура T s При этом парциальное давление водяного пара e становится равным давлению насыщенного пара e s (T s ).

• 3.    Для учета неидеальности газа вводится коэффициент усиления f (P, T), расчет которого базируется на вириальном уравнении состояния.

• 4.    После выхода из сатуратора газ дросселируется до давления в рабочей камере P t . Относительная влажность рассчитывается по уточненной формуле, интегрирующей параметры обеих камер [5].

Математическая модель воспроизведения единицы

Фундаментом воспроизведения единицы влажности (например, в генераторах «двух давлений») является закон Дальтона и уравнение состояния реального газа. Относительная влажность U в рабочей камере прибора рассчитывается по следующей формуле:

U = f ( P_ST_S ) -e_s ( T s ) ,

∙

P t

P s

f ( PfT t ) -e s ( T t )

∙ 100%

Где es(T) — давление насыщенного пара над плоской поверхностью чистой воды (льда) при температуре T; Ps, Pt — абсолютное давление в насытителе и рабочей камере соответственно; f (P, T) — коэффициент усиления, учитывающий отклонение свойств влажного воздуха от модели идеального газа [2].

Именно учет коэффициента f (P, T) определяет «научный вес» эталона, так как при высоких давлениях (свыше 1 МПа) погрешность пренебрежения этим фактором может достигать нескольких процентов, что недопустимо для эталонных систем.

Именно расчет неопределенности реализации шкалы точки росы [3] определяет «научный вес» эталона. В условиях Республики Узбекистан характеризующихся значительными сезонными колебаниями атмосферного давления, учет коэффициента f (P, T) становится критическим при калибровке рабочих приборов.

РЕЗУЛЬТАТЫ

Техническая реализация и иерархия передачи

Процесс передачи единицы (прослеживаемость) в метрологии влажности организован по принципу снижения точности от звена к звену.

Таблица 1

Иерархическая структура па		рка средств измерений влажности
Уровень	Тип оборудования	Метод измерения	Погрешность
Первичный эталон	Генератор влажного газа (2-P/2-T)	Термодинамический синтез	0,05 – 0,1%
Вторичный эталон	Прецизионный гигрометр	Охлаждаемое зеркало (Mirror)	0,1 – 0,3%
Рабочий эталон	Поверочная установка	Сорбционно-емкостной / Кулонометрический	0,5 – 1,5%
Рабочий прибор	Промышленный датчик	Резистивный / Емкостной	2,0 – 5,0%

Важнейшим аспектом при передаче единицы является температурная зависимость давления насыщенного пара.

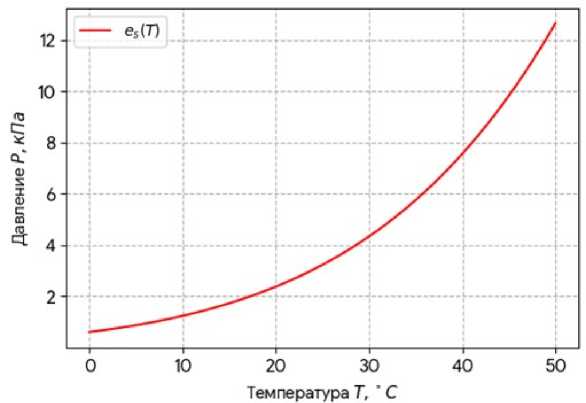

Для понимания чувствительности эталона к температурным колебаниям необходимо проанализировать поведение давления насыщенного пара. Ниже представлена визуализация этой зависимости: на рисунке показано, как критически возрастает чувствительность системы к температурным флуктуациям.

Рисунок 1. Графическая зависимость суммарной неопределенности от уровня влажности

Кривая демонстрирует экспоненциальный характер, что обуславливает необходимость термостатирования камер эталона с точностью до 0,005 °С для минимизации суммарной неопределенности» [4]. Кривая должна иметь U-образную форму, показывая рост погрешности в областях экстремальной сухости <5% и высокой влажности >95%).

Эффекты реального газа и фактор усиления в эталонных системах

В фундаментальной гигрометрии переход от модели идеального газа к реальному является ключевым этапом повышения точности. При воспроизведении единицы влажности методом «двух давлений» в насытителе создается избыточное давление, что ведет к отклонению поведения молекул воды от классических законов Дальтона [1]. Для компенсации этих отклонений в математическую модель вводится коэффициент усиления f (P, T).

Математически зависимость фактора усиления от давления и температуры описывается следующим полиномом lnf (P,T )=a

(i "P °) - e ( e w fc ■)

где a и в — вириальные коэффициенты, зависящие от парциальных объемов компонентов смеси. Для условий Узбекистана, характеризующихся значительными сезонными колебаниями атмосферного давления и температуры, учет этого фактора становится критическим при калибровке рабочих приборов, эксплуатируемых в различных климатических зонах республики (от высокогорных районов до пустынь Кызылкума).

Эффекты реального газа и фактор усиления

При воспроизведении единицы влажности методом «двух давлений» в насытителе создается избыточное давление, что ведет к отклонению поведения молекул воды от классических законов. Исследования свойств материалов и газовых смесей при высоких давлениях [5, 8] подтверждают необходимость динамической коррекции вириальных коэффициентов. Для повышения быстродействия эталонных систем в последние годы внедряются лазерные методы контроля, такие как TDLAS-гигрометрия [6], позволяющие проводить прямую валидацию содержания влаги в газовом потоке без фазовых переходов.

Алгоритм передачи единицы: от эталона к рабочему сенсору

Процесс передачи размера единицы влажности представляет собой последовательность операций, регламентированных национальными стандартами [9-10]. Основным методом является прямое сличение в термостабилизированной камере. Для подтверждения эквивалентности национальных шкал проводятся международные ключевые сличения в различных температурных диапазонах [7], что гарантирует глобальное единство измерений.

Анализ данной зависимости [1-8] показывает, что наиболее стабильная работа эталонного комплекса наблюдается в диапазоне 20–80% RH. В зонах экстремальных значений вступают в силу адсорбционные эффекты на стенках измерительных магистралей и эффект «замерзания» зеркала конденсационного гигрометра.

Техническая специфика и иерархия метрологической цепи

Для обеспечения единства измерений в масштабах страны разрабатывается иерархическая схема, связывающая первичный эталон с парком рабочих средств измерений (СИ).

Таблица 2

Сравнительный анализ методов передачи единицы влажности

Метод передачи	Тип    вторичного эталона	Преимущества	Основной источник неопределенности
Прямое сличение	Конденсационный (Mirror)	Высокая стабильность	Температурный градиент в камере
Сличение    по ПГС	Кулонометрический	Работа при низких влажностях	Расход электролита
Динамическое смешение	Сорбционноемкостной	Высокая скорость поверки	Гистерезис сенсора

Практическая значимость для метрологической службы Узбекистана

Внедрение системы воспроизведения влажности на базе прецизионных генераторов позволит решить проблему прослеживаемости для метеорологических сетей Узгидромета. Учитывая запыленность и высокую инсоляцию, рабочие датчики часто подвержены дрейфу характеристик. Наличие национального эталона позволит проводить регулярную юстировку парка приборов без необходимости их вывоза за пределы республики, что существенно снижает эксплуатационные затраты и повышает достоверность данных экологического мониторинга.

ЗАКЛЮЧЕНИЕ

Развитие системы воспроизведения и передачи единиц влажности – от фундаментальных термодинамических основ до конечного рабочего прибора – является непрерывным процессом совершенствования измерительных технологий. Математические модели, учитывающие не идеальность газовых смесей, в сочетании с прецизионной аппаратной базой, формируют надежный фундамент для обеспечения качества продукции и безопасности окружающей среды. Внедрение рассмотренных методов в практику метрологических институтов Республики Узбекистан станет важным шагом к международному признанию результатов измерений и интеграции в глобальную метрологическую инфраструктуру.
