Архитектура комбинированной системы э-обучения: модельное исследование процессов защиты информационных ресурсов

Электронное обучение развивается непрерывно: постоянно предлагаются различные новые методы, модели и технологии э-обучения. Например, в [1]

предлагается новый подход к виртуальному обучению „ … который интегрирует в себя особенности уже существующих, открывает новые горизонты и возможности в получении определенных навыков и умений. “. Авторы указывают на то, что „ новый подход заключается во внедрении в типовую архитектуру системы электронного обучения новой составляющей ... ", которая на основе современных информационных технологий (ИТ) позволит достичь " ... улучшения качества и повышения эффективности обучения и образовательного процесса в целом ".

Электронное образование (э-образование) является основной частью современного информационного общества (ИО) и многие из инициатив Европейской комиссии (ЕК) связаны с развитием таких систем. За последние несколько лет в цифровом пространстве усиленно вводятся технологии облачных услуг [2] и социальные коммуникации [3]. В таком аспекте в [4] подчеркивается, что „ использование технологии облачных вычислений является неотъемлемой составляющей современного технического образования… “ и в дополнение указывается, что „ … облачные вычисления подразумевают хранение и доступ к данным и программам через Интернет вместо жесткого диска вашего компьютера. “. Рогальский [5] отмечает „ Есть еще одна причина, требующая ускорения наших разработок в этой области. Это повсеместный переход на облачные вычисления. “

Современные системы э-образования используют сетевые возможности цифрового мира, используя виртуальную реальность, форумы, социальные медии, облачные услуги и др. при реализации различных форм, как например, электронная (elearning), дистанционная или распределенная (d-вearning), мобильная (m-learning) [6] и др. Результатом является разработка новых архитектурных решений, например, базированных на облачных услугах [7], или на новых моделях, как, например, предлагается в [8] (“collaborative learning”). Цель этой модели – отреагировать на ситуацию со все более возрастающим числом обучаемых при относительно уменьшающемся числе университетских преподавателей. Все эти новые технологии требуют применения новых и адекватных мер при защите данных в облачном пространстве [9] и в особенности потребительских профилей, содержащих личные данные [10].

Другой аспект применения облачных технологий представлен в [11], где авторы предлагают экспертную консультантскую систему определения наилучшей облачной модели для э-образовательной системы. В [12] предлагается подход в подборе партнеров при создании „облачного“ консорциума, основанного на моделировании при помощи теории цепей Маркова (процесс Маркова с дискретными состояниями и непрерывным временем переходов).

Цель статьи - представить модельное исследование процессов по защите информационных ресурсов в системе э-образования, основанной на комбинировании традиционного подхода с возможностями облачных технологий. Архитектура такой системы описана в [13]. Основной проблемой является то, что отдаленный множественный доступ к такой системе требует применения процедур по защите информационных ресурсов (образовательных материалов, системных файлов, профилей и интересов, образовательного статуса, персональных данных, журнальных файлов и т.п.), как и внедрения Системы управления правами доступа (DRMS – Digital Rights Management System). Модельное исследование проведено на основе предварительной формализации процессов и разработки аналитических моделей при помощи теории цепей Петри и Марковских процессов.

Архитектура комбинированной системы э-образования и защита данных

Облачные услуги имеют множество преимуществ, но они четко ставят также и вопросы информационной безопасности сетевых систем и, главным образом, защиты персональных данных. Право на личную жизнь (privacy) является всепризнанным человеческим правом, оно должно быть обеспечено в современном цифровом мире [14]. Как правило, политика защиты личных данных должна рассматриваться в контексте политики по защите информационных ресурсов при соблюдении национального и Европейского законодательства. Это имеет существенное значение в использовании облачных услуг и разработке архитектур, использующих облако и, как отмечается в [15], „безопасность облачной информационной системы в значительной степени взаимосвязана с ее архитектурой и атрибутами“ . В этом направлении рекомендуется осуществление предварительного исследования, как это сделано в [16], где проведен „анализ стохастических методов, используемых для моделирования поведения и оценки показателей готовности, надежности облачных инфраструктур“ . В статье указаны в качестве подходящих методы исследования „ 1) моделирование на основе использования сетей Петри; 2) моделирование на основе использования марковских цепей “, при этом „ в случае нарушения свойства марковости … предлагается применять аппарат моделирования полумарковских процессов…“.

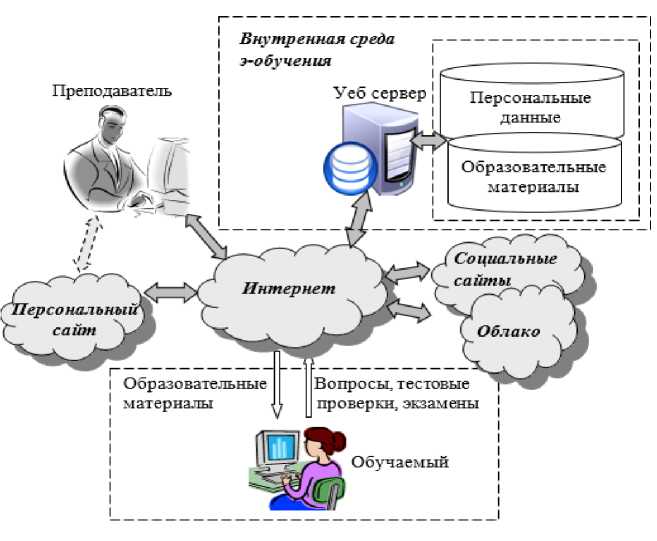

На рисунке 1 представлена концептуальная модель организации комбинированной системы электронного образования [13], в которой указаны основные участники (преподаватель и студент) и определены две основные компоненты – внутренняя среда и внешние объекты (интернет, облако, социальные медии, сайты). Концепция развита в архитектуре системы, представленной на рисунке 2.

Рис. 1. Концептуальная модель организации комбинированной системы э-образования [13]

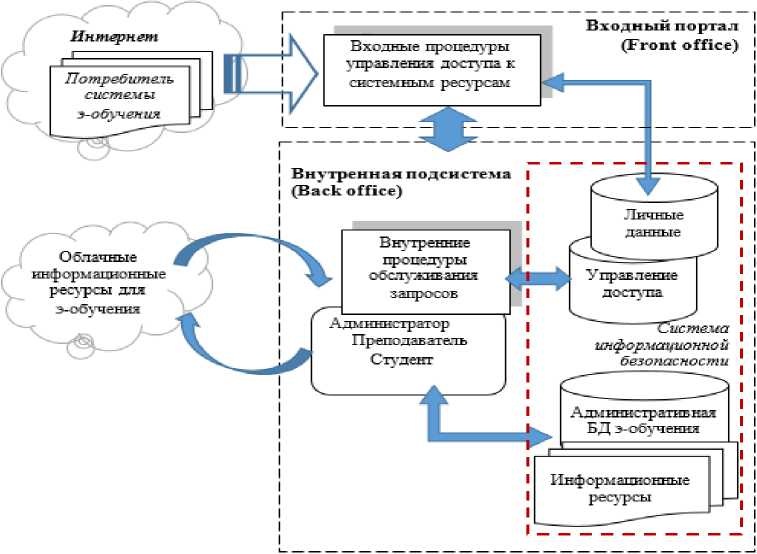

Рис. 2. Архитектура комбинированной системы для э-образования

Архитектура включает следующие основные компоненты:

• ♦    Входный портал (Front office) - входная точка отдаленного доступа к системе для внешних пользователей, обеспечивающая управление доступом при помощи идентификации, регистрации и аутентификации. Идентификация должна обеспечить опознаваемость пользователя, осуществившего доступ. При регистрации открывается профиль нового пользователя, собирая при этом только самые необходимые для этой цели данные. Аутентификация обеспечивает легитимность доступа к системным и информационным ресурсам среды. Дополнительной функцией является поддержка журнального файла для каждого доступа (время, IP адрес и другие существенные атрибуты доступа).

• ♦    Внутренняя подсистема административного обслуживания поступивших запросов (Back office), которая обслуживает поступившие легитимные запросы на основе определения права доступа (аутентификация). В ее структуре находится система информационной безопасности, объединяющей процедуры и технологические средства защиты ресурсов и доступа к персональным профилям. Основные функции поддерживаются Digital Rights Management System (DRMS).

• ♦    Наборы информационных и образовательных ресурсов поддержки процессов э-образования, распределенные как внутренние (сохраняемые в собственной памяти) и внешние (сохраняемые в облачных центрах данных, включая социальные медии и сети, сайты и т.пр.).

Формализация процессов поддержки легитимного и защищенного доступа к системным и информационным ресурсам показана на рисунке 3. Основные процедуры выполняют задачи аутентификации и авторизации доступа, а также регламентирования сбора, актуализации, сохранения и обработки личных данных, включая их архивирование и уничтожение по истечении необходимости в их поддержке.

Вход

Идентификация

Регистрированный потребитель

Внутренние информационные ресурсы обслуживания запроса

Новый запрос

Окончание работы

потребитель

Опознавание потребителя

Личная информация

Система управления доступа

,^Информационные л '„ресурсы в облаке^ 1

для использования внешних ресурсов

Проверка полномочий для использования

внутренних ресурсов

Рис. 3. Формализация процессов для защиты информационных ресурсов

Реализация детерминированной модели и дерево достижимости

Детерминированная модель, реализованная с использованием теории сети Петри, представлена ниже в виде теоретико-множественного определения PN = { T, P, I, O }, где T о P= 0 .

Множество переходов T = { t i / i 1 ^ 8} в PN-модели:

• t 1 – процедура идентификации поступившего запроса;

• t 2 – процедура регистрации нового пользователя;

• t 3 – процедура аутентификации (authentication) – опознавание идентифицированного (легитимного) пользователя;

• t 4 – выход из системы по причине нелегитимного доступа или отказа от обслуживания;

• t 5 – анализ легитимного запроса доступа информационного/системного ресурса;

• t 6 – процедура авторизации (authorization) – проверки полномочий доступа и использования внешних ресурсов, сохраненных в облачном центре данных;

• t 7 – процедура авторизации (authorization) – проверки полномочий доступа и использования внутренних ресурсов, сохраненных в собственных запоминающих устройствах;

• t 8 – конец обслужвания по текущему запросу и анализ последующих действий.

Процедуры t 6 и t 7 используют „Системы управления доступом“ (DRMS – Digital Right Management Systems).

Множество позиций P = { p j / j 1 ^ 7} в PN-модели:

• p 1 – наличие запроса доступа к системе (вход с внешнего источника к порталу системы);

• p 2 – запрос от нерегистрированного источника (пользователя);

• p 3 – запрос от регистрированного источника (пользователя);

• p 4 – наличие результата после проведенной аутентификации (опознавание пользователя), при этом резултатом является „легитимный доступ“ или “нелегитимный доступ“;

• p 5 – анализированный запрос доступа к внешнему ресурсу в облаке;

• p 6 – анализированный запрос доступа к внутреннему ресурсу в системе;

• p 7 – наличие обслуженного запроса для определения последующих действий.

Входные функции: I ( t 1 ) = { p 1 } I ( t 2 ) = { p 2 } I ( t 3 ) = { p 3 , p 3 } I ( t 4 ) = { p 4 } I ( t 5 ) = { p 4 } I ( t 6 ) = I ( t 7 ) = { p 5 , p 6 } I ( t 8 ) = { p 7 }

Выходные функции: O ( t 1 ) = { p 2 , p 3 } O ( t 2 ) = { p 3 } O ( t 3 ) = { p 4 } O ( t 4 ) = { p 1 } O ( t 5 ) = { p 5 , p 6 } O ( t 6 ) = O ( t 7 ) = { p 7 } O ( t 8 ) = { p 4 }

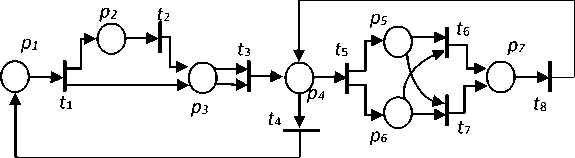

Граф-схема предложенной модели представлена на рисунке 4.

Рис. 4. Граф-схема детерминированной PN-модели

Решение модели (эволюция сети Петри) представлено на рисунке 5 при помощи дерева достижимости от последовательных маркировок на основе разрешенных переходов. В таблице 1 прослеживается эволюция сети в последовательных шагах.

ц₀ = (1,0,0,0,0,0,0) — ц = (0,1,1,0,0,0,0) — ц₂ = (0,0,2,0,0,0,0)

ц₂ ——^ ц = (0,0,0,1,0,0,0)

Ц з       > (1,0,0,0,0,0,0) ^ ^ 0

Ц з —-^ Ц 4 (0,0,0,0,1,1,0)

д ₄ — t —^ ц ₅₁(0,0,0,0,0,0,1) — t ⁸^ (0,0,0,1,0,0,0) ^ Ц з ц — t 7 ^ ц (0,0,0,0,0,0,1) — t 8 ^ (0,0,0,1,0,0,0) = ц

^ M o

Мо ^ Ml ^ М2 ^ Мз *

^ ^М 4 *

^ ^М 51 О ^М з

^ ^М 52 О ^М з

Рис. 5. Дерево достижимости эволюции PN-модели

Таблица 1.

Еволюция PN-модели

Ц теку- щая	Разрешенный переход	Активен переход	Ц но- вая	Число марок в позициях
				p1	p2	p3	p4	p5	p6	p7
Ц о	t 1	t 1	Ц 1	1	0	0	0	0	0	0
Ц 1	t 2	t 2	Ц 2	0	1	1	0	0	0	0
Ц 2	t 3	t 3	Ц з	0	0	2	0	0	0	0
Ц з	t 4 & t 5	t 4	Ц о	0	0	0	1	0	0	0
		t 5	Ц 4	0	0	0	0	1	1	0
Ц 4	t 6 & t 7	t 6	Ц 51	0	0	0	0	0	0	1
		t 7	Ц 52	0	0	0	0	0	0	1
Ц 51	t 8	t 8	Ц з	0	0	0	1	0	0	0
Ц 52	t 8	t 8	Ц з	0	0	0	1	0	0	0

Стохастическая версия модели и аналитическое решение

Дополнительное модельное исследование дискутируемых процессов в комбинированной среде э-обучения можно провести посредством применения расширенных версий сетей Петри (PN). Классический аппарат PN является дискретной структурой, которая может быть дополнена с учетом опоздания при осуществлении переходов 0 = 0 t i ), как это происходит во временных сетях Петри (Timed PN - TPN), в которых основным определением является TPN :=( P,T,I,0, 0 ), где 0 = { 0 ₁, 0 2 , .., 0 ,}. Для отражения вероятностной природы процессов в средах информационной обработки можно применить аппарат стохастических сетей Петри (Stochastic PN – SPN), при котором формальное определение представляет собой упорядоченную структуру SPN :=( P,T,I,O,L ) с множеством L ={ X i ,., Я п } интенсивностей каждого из переходов Я =1 0 . Такой подход использован в [17] при исследовании доступа к информационным ресурсам в глобальном пространстве.

Далее представлен модифицированный подход при рассмотрении эволюции представленной PN-модели при помощи Марковского процесса с дискретными состояниями S ={ 5 ₁,., 5 _п}, соответствующими определенным маркировкам ( 5 i = м _i), с вероятностными переходами между ними. Это позволяет определить аналитическую стохастическую модель в качестве цепи Маркова и исследовать условия стационарного режима.

• а)    компоненты Марковскдй модели:

• ✓    множество состояний

S = { 5 0 0 М 0 , 5 1 О М 1 , 5 2 0 М 2 , 5 3 0 М 3 , 5 4 0 М 4 , 5 5 0 М 51 , 5 6 0 М 52 }; | S | =7

• ✓    вектор начальных состояний

P 0 = {1, 0, 0, 0, 0, 0, 0}

✓ матрица переходных вероятностей

	s 0	s 1	s 2	s 3	s 4	s 5	s 6
s 0	0	1	0	0	0	0	0
s 1	0	0	1	0	0	0	0
s 2	0	0	0	1	0	0	0
P ij = s 3	a	0	0	0	1- a	0	0
s 4	0	0	0	0	0	b	1- b
s 5	0	0	0	1	0	0	0
s 6	0	0	0	1	0	0	0

• б)    аналитическая модель:

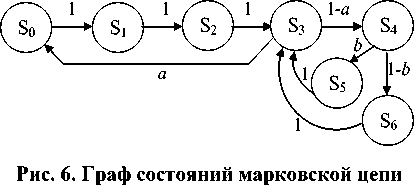

• ✓    граф состояний морковской модели (рис. 6)





• ✓    аналитическое определение модели

• ⁽¹⁾    : Р о = a . Р 3

• ⁽²⁾    : Р 1 = Р о

• ^{(3)    :} Р 2 = Р 1

• ⁽⁴⁾    : Р 3 = Р 2 + Р 5 + Р 6

(5): Р 4 = (1 - a ). Р з

• ⁽⁶⁾    : p 5 = b.p 4

• ⁽⁷⁾ : Р 6 = ⁽¹ — ^Ь ). Р 4

• (8) : X P j = ¹

j = о

• в)    аналитическое решение модели:

Р 1 = Р 2 = Р 0

Р о = a . Р з ^ Р з = -• Р 0 a

| ¹       |     ¹ — a

Р 4 = ⁽¹ — a ). Р 3 = ^{(1 -} a )- | -. Р 0 1 = ----- . Р 0

a

V а ;

, ( 1 — а ^    b .(1 — а )

Р 5 = ^Ь . ----- . Р 0 1=-------- . Р 0

Е6     -   ,     1     1 - a     b - ab     1 - a - b + ab-

P j = ¹ ^ 3. p 0 ⁺ - . p 0 ⁺---- . p 0 ⁺------ . p 0 ⁺------------ . p 0 = ¹

j=0                  a        a           aa f„  1   1 - a b - ab 1 - a - b + ab^,

• p01 3 + - +----+------+I =

V a a      a          a)

• p_Q .— .(3 a + 1 + 1 - a + b - ab + 1 - b - a + ab ) = 1 ^ p ₀ = a = p _t = p₂

aa

• 1    - a      1 - a a 1 - a

p 4 =----. p 0 =----.----7 =7

a        a a + 3 a + 3

b .(1 - a )    a ₌ b .(1 - a ) .       ₌ (1 - b ).(1 - a ) a ₌ (1 - b ).(1 - a )

a " a + 3 = a + 3  ;    p ⁶ =       a      " a + 3 = a + 3

• г)    аналитические выражения финальных вероятностей при стационарном

режиме:

p 0 = p 1 = p 2 =

a           1 - a         b .(1 - a )

(1 - b ).(1 - a ) a + 3

—₂^; p 4 = —4^; p 5 = —"^^;

a + 3         a + 3          a + 3

• д)    статистические оценки:

В целях исследования определено множество выбранных стоимостей управляемых параметров а и b . При этом учитывалась функциональность и ответственность соответствующих процедур и ожидаемая средне-статистическая оценка реализации переходов между соответствующими состояниями (от S₃ и S₄ к следующим). Для параметра а определено множество стоимостей [0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1}, а для параметра b - диапазон изменения от 0,3 до 0,7 при шаге А =0,1. Применяется полный факторный план определенных множеств уровней параметров а и b . На рисунке 7 представлена графическая интерпретация обобщенных экспериментальных результатов среднестатистических оценок финальных вероятностей при стационарном режиме.

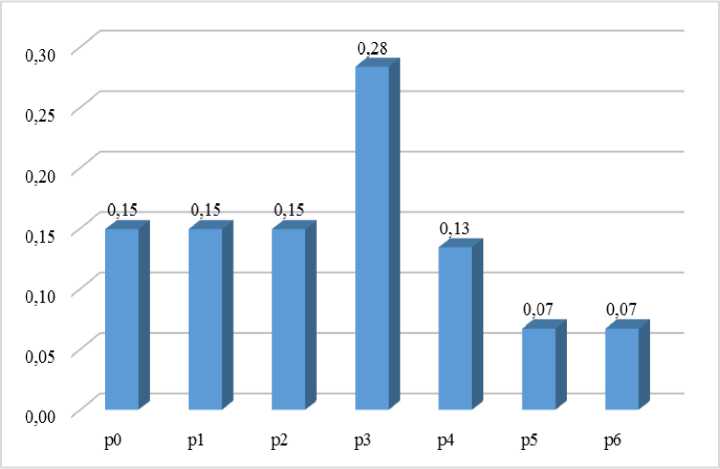

Рис. 7. Среднестатистические оценки финальных вероятностей на основе полного факторного плана стоимостей a = 0,1 ^ 1,0 ( А =0,1) и b = 0,3 ^ 0,7 ( А =0,1)

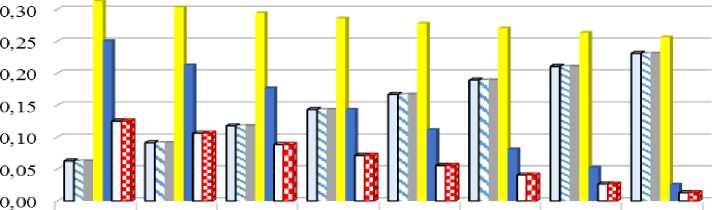

Графическая интерпретация, показанная на рисунке 8, связана с конкретной выборкой экспериментальных данных, селектированной для усредненной стоимости параметра b , связанного с направлением текущего запроса пользователя на авторизацию доступа к внешнему или внутреннему ресурсу (переходы t 6 и t 7 в PN-модели и соответственно переходы из состояния S 4 к S 5 и S 6 марковской цепи). Исследован случай равномерного распределения запросов между двумя ресурсами, при этом для параметра a , связанного с определением уровня легитимности запросов и/или приостановлением работы с системой, принято, что он меняется в диапазоне от 0,2 до 0,9 с шагом А =0,1.

□ pO <,pl ■ р2 рЗ ер4 Пр5 Q рб

0,35

1		2	3	4	5	6	7	8
□ рО	0,06	0,09	0,12	0,14	0,17	0,19	0,21	0,23
АР1	0,06	0,09	0,12	0,14	0,17	0,19	0,21	0,23
■ р2	0,06	0,09	0,12	0,14	0,17	0,19	0,21	0,23
рЗ	0,31	0,30	0,29	0,29	0,28	0,27	0,26	0,26
■ р4	0,25	0,21	0,18	0,14	0,11	0,08	0,05	0,03
□ р5	0,13	0,11	0,09	0,07	0,06	0,04	0,03	0,01
□ рб	0,13	0,11	0,09	0,07	0,06	0,04	0,03	0,01

Рис. 8. Статистическая выборка финальных вероятностей при управляемых параметрах b =0,5 и a ={1=0,2; 2=0,3; 3=0,4; 4=0,5; 5=0,6; 6=0,7; 7=0,8; 8=0,9}

Оценки показывают, что самой высокой является стоимость вероятностей p ₃, соответствующая состоянию S ₃. Это состояние связано с переходами 1 ₄ и 1 ₅, которые поддерживают процедуры по аутентификации и авторизации системы информационной безопасности. Оправдано равенство оценок вероятностей p ₅ и p ₆ по причине усредненной стоимости параметра b . Просматривается прямая зависимость тенденции уменьшения относительной занятости процедуры авторизации (вероятность p ₄) с ростом стоимостей параметра a .

Заключение

В настоящей статье представлено расширение проведенного в [13] исследования функциональностей и процедур защиты информационных ресурсов в гетерогенной системе электронного образования с применением облачных технологий. В цитированной выше статье обсуждены особенности предлагаемой архитектуры комбинированной среды э-образования с использованием современных технологий цифрового мира, при этом сформулированы основные проблемы информационной безопасности и защиты персональной информации. В этом смысле во второй секции настоящей статьи представлено обобщение идеи, рассмотрены основные компоненты архитектуры и предлагается формализация процессов защиты информационных ресурсов, ориентированных на основную задачу - проведение модельного исследования процедур поддержки информационной безопасности в предлагаемой архитектуре.

Следующие две секции представляют собой разработанные модели -детерминированную и стохастическую, при этом предлагается их аналитическое решение. В случае со стохастической моделью выдвигается подход расширения детерминированного исследования (рис. 6) посредством сети Петри (рис. 4), а также представлена эволюция сети (рис. 5) с помощью марковской цепи. Это позволяет определить аналитические выражения вероятностей состояний при достижении стационарного режима работы и с их помощью вычислить конкретные числовые стоимости при варьирующихся управляемых параметрах. В результате представлены полученные статистические оценки.

Одной из возможностей будущей работы по данной проблеме является проведение дополнительного статистического исследования, например, при помощи статистического софтуера DEVELVE .
