Блок-схема комбинированного сошника в системе семена – сошник – почва

Введение. Блок-схема работы комбинированного сошника в системе «семена–сошник– почва» актуальна в связи с необходимостью повышения качества посевных работ — равномерности распределения семян, точности их заделки на заданную глубину, минимизации повреждений посевного материала и сохранения оптимальных условий для прорастания. Современные агротехнологии требуют комплексного подхода к совмещению операций (посев + внесение удобрений), снижения тягового сопротивления агрегатов, адаптации к разным типам почв. Комбинированные сошники позволяют решать эти задачи, однако их работа зависит от множества факторов: конструкции, скорости движения, влажности и структуры почвы, что требует детального анализа взаимодействия всех элементов системы. Разработка чёткой блок-схемы позволит оптимизировать настройки сеялки, сократить производственные потери и повысить урожайность [2] .

Цель разработки блок-схемы — систематизировать технологический процесс работы комбинированного сошника, отобразив последовательность и взаимосвязь этапов: от входа семян в сошник до их заделки в почву с формированием семенного ложа.

Материалы и методы исследования. Эффективность посева мелкосеменных культур напрямую определяется качеством взаимодействия элементов цепочки «семена-сошник-почва». От качества выполнения этой операции зависит будущий урожай.

Результаты исследования. Для этого в данной работе была составлена схема, представленная на рис.1.

Неуправляемые факторы

Управляемые факторы

М1-Тип почвы, в том числе гранулометрический состав, M2 - абсолютная влажность почвы , Х1 - глубина заделки семян,     Х2 - скорость движения агрегата, Х3 - угол вхождения сошника в почву, Х4 - конструкция семяпровода, Х5 - тип высевающей системы, Х6 - тип сошника, конструктивные особенности сошника, Х7 - прижимное усилие на сошник Х8 - норма высева семян

Рисунок 1 - Блок - схема влияния факторов на работу комбинированного сошника

Эффективность работы комбинированного сошника напрямую зависит от комплекса взаимодействующих факторов — как управляемых, так и неуправляемых [3] . Построение блок-схемы, отражающей эти взаимосвязи, позволяет формализовать процесс посева, выявить ключевые точки оптимизации и прогнозировать агротехнические результаты. В данной работе представлена структурная модель работы комбинированного сошника в виде блок-схемы с выделением входных параметров (факторов), центрального блока (процесса) и выходных показателей (откликов). Далее в таблице 1 представлена расшифровка каждого показателя [1] .

Таблица 1

Показатели	Кодовый номер	Суть и роль фактора	Диапазон варьирования	Управляемость
Тип почвы, в том числе гранулометр ический состав	М 1	Определяет водопроницаемость, аэрацию, несущую способность и температурный режим почвы. Гранулометрический состав влияет на сцепление частиц,	Классифицируется по типам: песчаные, супесчаные, суглинистые (лёгкие, средние, тяжёлые), глинистые. Доля	Неуправляемый (природно-обус ловленный)

		липкость, удельное сопротивление при обработке.	физической глины (< 0,01мм): 0-10% (пески) до > 50 % (тяжёлые глины).
Глубина заделки семян	Х 1	Влияет на доступность влаги и кислорода для прорастания, температуру среды, силу прорастания и полевую всхожесть.	Мелкосемянные (лён, рапс) — 1-3 см; На лёгких почвах глубже, на тяжёлых — мельче.	Управляемый (настройка сеялки)
Скорость движения агрегата	Х 2	Определяет стабильность работы рабочих органов, равномерность заделки, качество крошения и уплотнения почвы.	4-8 км/ч при точной пунктирной посадке	Управляемый (регулируется трактористом и трансмиссией)
Угол вхождения сошника в почву	Х 3	Влияет на усилие резания, глубину хода, степень рыхления и образование борозды.	15–45 (зависит от конструкции сошника и плотности почвы).	Управляемый
Конструкция семяпровода , в том числе диаметр	Х 4	Определяет траекторию и скорость падения семени, вероятность заклинивания, равномерность распределения по рядку.	Диаметр: 10-20мм. Материалы: пластик, металл, комбинированные.	Управляемый (выбор при комплектации сеялки под культуру)
Тип высевающей системы	Х 5	Влияет на точность дозирования, равномерность распределения, возможность работы с разными фракциями семян.	Механические (катушечные, дисковые); пневматические (центробежные, вакуумные); точновысевающие (пневмомеханические)	Управляемый (выбор при покупке/модер низации сеялки)
Тип сошника, конструктив ные особенности сошника	Х 6	Определяет способ образования борозды, контакт с почвой, степень её уплотнения, возможность работы по мульче.	анкерные; долотообразные; дисковые (одно- и двухдисковые); комбинированные.	Управляемый (замена в зависимости от технологии посева и почвы)
Прижимное усилие на сошник	Х 7	Обеспечивает стабильный контакт сошника с почвой, поддержание заданной глубины, преодоление уплотнённых участков	50-500 Н (зависит от массы секции, типа почвы и конструкции подвески).	Управляемый (регулируется пружинами, гидроцилиндра ми или балластом)
Абсолютная влажность почвы	M 2	Влияет на липкость, сопротивление обработке, способность к крошению и уплотнению. Определяет оптимальные сроки посева.	8-30 % (массовая доля воды). Ниже 10% — пересушено, выше 25% — переувлажнено.	Неуправляемый (зависит от осадков и испарения)
Норма высева семян	Х 8	Определяет густоту стояния растений, конкуренцию за ресурсы, потенциальную урожайность.	Лен-долгунец —100 120 кг/га	Управляемый (установка настройкой высевающих аппаратов)

Центральный блок (чёрный ящик) представляет собой совокупность технологических процессов, реализуемых сошником

• 1.    открытие борозды (культиваторная лапа, анкер) — формирование посевного ложа;

• 2.    внесение удобрений (тукопровод, направитель) — точная подача удобрений на заданную глубину;

• 3.    укладка семян (семяпровод, направитель) — равномерное распределение по борозде;

• 4.    заделка семян и удобрений (естественное осыпание, уплотнители) — покрытие посевного материала почвой;

• 5.    формирование семенного ложа (уплотнители, щитки-отвалы) — создание оптимальных условий для прорастания.

Отклики (Y i , Y ₂ ) отражаю т эффективность работы сошника и качество посева

• •    Y i — глубина заделки семян;

• •    Y ₂ — всхожесть семян;

• •    Y 3 — глубина заделки удобрений;

• •    Y 4 — гребнистость;

• •    Y 5 — отклонение от средней линии посева.

Блок-схема реализует следующую последовательность

• •    Вход неуправляемые факторы (M i , M 2 ) и управляемые факторы (X i -X ₈ ) поступают в центральный блок.

• •    Процесс в блоке происходит взаимодействие всех параметров — управляемые факторы адаптируются под условия, заданные неуправляемыми факторами.

• •    Выход система выдаёт отклики (Y i , Y 2 Y 3 , Y 4 , Y 5 ), отражающие качество и эффективность работы комбинированного сошника в соответствии с агротехническими требованиями на посев.

Данная схема демонстрирует интеграцию различных факторов в единый технологический процесс посева. Оптимизация работы сошника с учётом типа почвы, культуры и агрометеорологических условий и д.р. позволяет добиться равномерного посева, повысить всхожесть семян и обеспечить высокий урожай [4] . Схема может быть использована для анализа и совершенствования технологий посева, выбора оптимальных типов сошников и настройки сеялок под конкретные условия. Далее, исходя из полученного результата, составляется алгоритм процесса посева льна-долгунца, который представлен на рисунке 2.

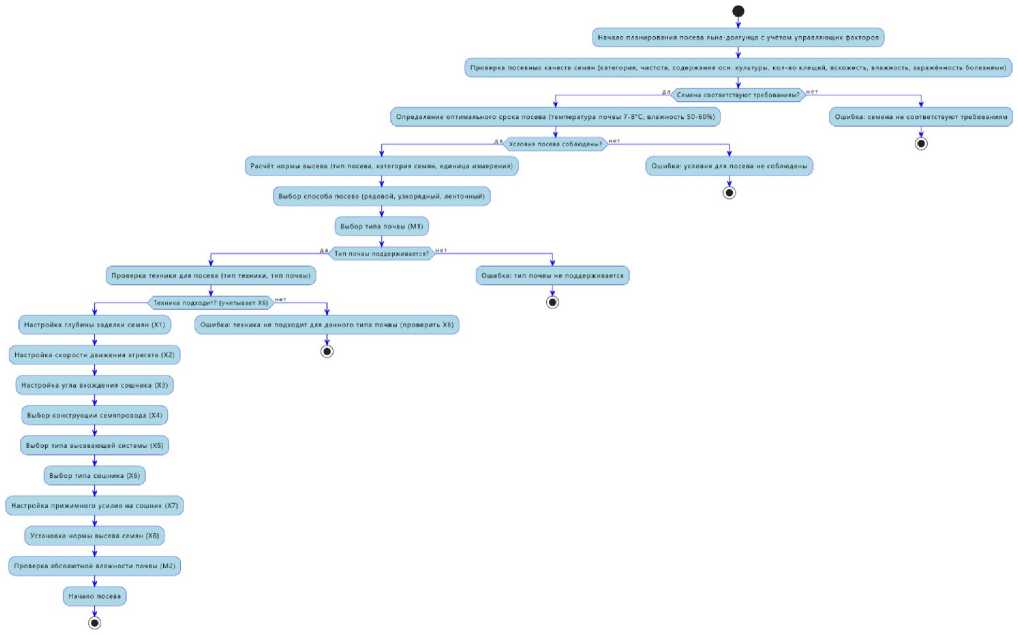

Рис.2.Алгоритм процесса посева льна-долгунца

Далее представлен алгоритм процесса посева льна-долгунца.

Этап 1. Инициализация планирования посева

Начальный этап включает анализ управляющих факторов, влияющих на посев:

1) тип почвы (М1) — природно обусловленный параметр;

2)     глубина заделки семян (Х1);

3)     скорость движения агрегата (Х2);

4)     угол вхождения сошника в почву (Х3);

5)     конструкция семяпровода (Х4);

6)     тип высевающей системы (Х5);

7) тип сошника и его конструктивные особенности (Х6);

8)     прижимное усилие на сошник (Х7);

9) абсолютная влажность почвы (М2) — природно обусловленный параметр;

10)    норма высева семян (Х8).

Этап 2. Проверка посевных качеств семян

Проводится комплексная оценка семян по следующим критериям: чистота; содержание основной культуры; количество клещей; всхожесть; влажность; заражённость болезнями.

Результат: при несоответствии семян установленным требованиям процесс прекращается с фиксацией ошибки: «Семена не соответствуют требованиям».

Этап 3. Оценка агроклиматических условий посева

Анализируются текущие параметры почвы: температура почвы: целевой диапазон 7–8 °C; влажность почвы: целевой диапазон 50–60%.

Результат: при несоответствии условий процесс прекращается с фиксацией ошибки: «Условия для посева не соблюдены».

Этап 4. Расчёт нормы высева

Определяется оптимальная норма высева семян: 20–24 млн всхожих семян на гектар.

Норма корректируется с учётом: сорта льна; типа почвы; устойчивости растений к полеганию; климатических условий региона.

Этап 5. Выбор способа посева

Рекомендован узкорядный способ посева с шириной междурядий 6,25–7,5 см. Данный метод обеспечивает: равномерное распределение семян; оптимальное использование питательных веществ и влаги; снижение риска полегания растений.

Этап 6. Проверка технической оснащённости

Проводится верификация используемой техники с акцентом на тип сошника (Х6). Критерии оценки:

• 1)    соответствие конструкции сошника агротехническим требованиям;

• 2)    возможность регулировки параметров посева;

• 3)    совместимость с выбранным способом посева.

Результат: при несоответствии техники требованиям процесс прекращается с фиксацией ошибки: «Техника не подходит для условий посева».

• Этап 7. Подготовка участков под комбайновую уборку

Мероприятия включают:

• •    формирование полос между загонами;

• •    создание краевых поворотных полос;

• •    расчёт ширины загона.

Параметр скорости движения агрегата (Х2) учитывается при планировании технологических проездов.

Этап 8. Анализ типа почвы

Проводится детальная оценка типа почвы (М1) с проверкой её соответствия:

• •    выбранной технике;

• •    способу посева;

• •    агротехническим требованиям льна-долгунца.

Результат: при несоответствии типа почвы процесс прекращается с фиксацией ошибки: «Техника не подходит для данного типа почвы».

Этап 9. Настройка глубины заделки семян (Х1)

Устанавливается оптимальная глубина заделки с учётом:

• 1)    типа почвы (на связных суглинистых почвах — 1,5–2 см, на лёгких супесчаных — до 3 см) ;

• 2)    размера и массы семян;

• 3)    влажности почвы.

Этап 10. Регулировка угла вхождения сошника (Х3)

Настройка угла обеспечивает:

• 1)    качественное формирование борозды;

• 2)    оптимальный контакт семян с почвой;

• 3)    равномерную глубину заделки.

Этап 11. Настройка прижимного усилия (Х7)

Регулируется прижимное усилие на сошник с использованием: пружин; гидроцилиндров; балласта.

Цель: обеспечение необходимой глубины заделки и оптимальной плотности почвы над семенами.

Этап 12. Калибровка высевающих аппаратов (Х8)

Производится точная настройка высевающих аппаратов для соблюдения рассчитанной нормы высева (20–24 млн семян/га). Параметры калибровки:

• 1)    равномерность подачи семян;

• 2)    точность дозирования;

• 3)    синхронизация с скоростью движения агрегата.

• Этап 13. Реализация посева

После завершения всех подготовительных и настроечных этапов осуществляется непосредственный посев. Критерии успешного завершения: соблюдение всех агротехнических параметров; равномерность распределения семян; соответствие глубины заделки рекомендованным значениям; отсутствие технологических ошибок.

Выводы. В результате проведённой работы разработана блок-схема работы комбинированного сошника в системе «семена–сошник–почва», систематизирующая взаимодействие входных параметров (управляемых, таких как глубина заделки семян (Х 1 ), скорость движения агрегата (Х 2 ), угол вхождения сошника в почву (Х 3 ), и неуправляемых — тип почвы (М 1 ), абсолютная влажность почвы (М 2 )), центрального блока (технологические операции: открытие борозды, внесение удобрений, укладка семян, заделка семян и удобрений, формирование семенного ложа) и выходных показателей эффективности (откликов: глубина заделки семян (Y i ), всхожесть семян (Y₂ ), глубина заделки удобрений (Y ₃ ), гребнистость (Y₄ ), отклонение от средней линии (Y ₅)); создан алгоритм процесса посева льна-долгунца из 14 этапов (от планирования посева и проверки качества семян до реализации посева), решены задачи оптимизации настроек сеялки, повышения равномерности распределения семян (узкорядный способ посева с шириной междурядий 6,25–7,5 см), обеспечения заданной глубины заделки (1,5–3 см), минимизации повреждений посевного материала, сохранения оптимальных условий для прорастания, снижения тягового сопротивления агрегатов.
