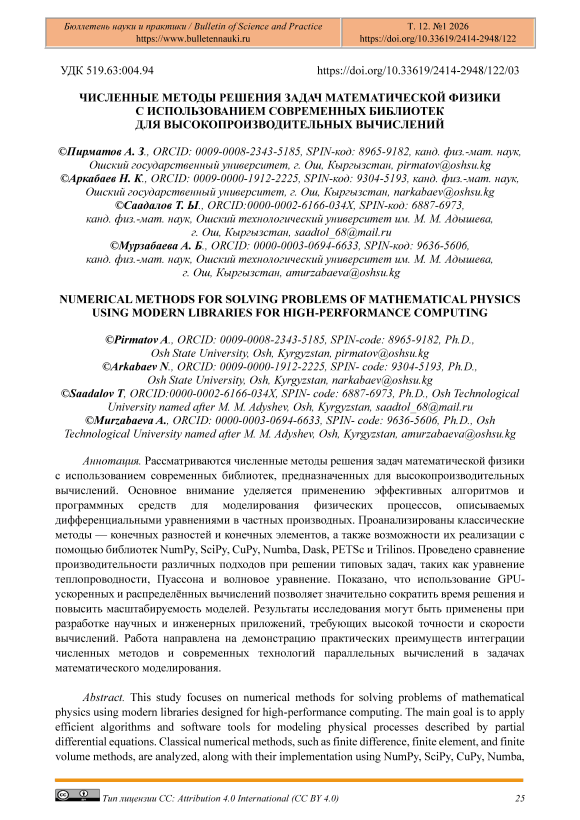

Численные методы решения задач математической физики с использованием современных библиотек для высокопроизводительных вычислений

Бюллетень науки и практики / Bulletin of Science and Practice

УДК 519.63:004.94

В современном научно-техническом развитии возрастает потребность в решении сложных задач математической физики, связанных с моделированием процессов теплопереноса, упругости, волновых и гидродинамических явлений [1, 2].

Эти задачи требуют высокой точности и значительных вычислительных ресурсов, особенно при использовании многомерных сеток и малых временных шагов. Традиционные вычислительные подходы, основанные на классических численных методах, становятся недостаточно эффективными при работе с большими объемами данных. В связи с этим всё большее значение приобретают современные высокопроизводительные вычислительные технологии (HPC), включая параллельные и распределённые системы, а также использование графических процессоров (GPU [4]). Интеграция численных методов с такими библиотеками, как NumPy, CuPy, PETSc, Trilinos, Dask и Numba, позволяет значительно ускорить расчёты, повысить масштабируемость и улучшить эффективность моделирования [3, 5]. Это определяет актуальность темы исследования. Цель работы заключается в повышении эффективности вычислительных процедур, уменьшении времени расчёта и улучшении масштабируемости алгоритмов при сохранении требуемой точности решения. Объект исследования — задачи математической физики, описываемые дифференциальными уравнениями в частных производных. Предмет исследования — численные методы и современные вычислительные технологии, обеспечивающие эффективное решение данных задач с использованием библиотек высокопроизводительных вычислений. Научная новизна работы заключается в комплексном подходе к применению современных библиотек для ускорения численных решений задач математической физики и в анализе эффективности их использования на различных архитектурах вычислительных систем. Практическая значимость состоит в возможности применения полученных результатов для создания научных и инженерных приложений, требующих высокой точности и производительности. Разработанные методы и программные решения могут быть использованы в области вычислительной физики, инженерного моделирования, метеорологии, гидродинамики и других смежных областях.

Методология и методы исследования

Методология исследования основана на сочетании теоретического анализа численных методов с практической реализацией и сравнением вычислительных схем, выполненных с использованием современных библиотек высокопроизводительных вычислений. Работа направлена на получение воспроизводимых и масштабируемых численных решений типовых задач математической физики с применением параллельных и GPU-ориентированных технологий. Исследование выполнялась в три основных этапов:

Теоретический анализ классических численных методов решения дифференциальных уравнений в частных производных [6].

Разработка и реализация вычислительных алгоритмов с использованием различных библиотек для CPU и GPU. Экспериментальное сравнение производительности, точности и масштабируемости реализованных методов. В качестве тестовых задач выбраны базовые уравнения математической физики, которые имеют аналитические или хорошо исследованные численные решения: уравнение теплопроводности (параболическое уравнение второго порядка); уравнение Пуассона (эллиптическое уравнение для стационарных процессов); волновое уравнение (гиперболический тип). Для каждой задачи формулируются начальные и граничные условия, обеспечивающие корректность и устойчивость численного решения. Для решения уравнений математической физики используются следующие численные схемы: метод конечных разностей (МКР) — прост в реализации, позволяет эффективно решать задачи на прямоугольных сетках; метод конечных элементов (МКЭ) — применим для областей произвольной формы и задач с переменными коэффициентами; метод конечных объёмов (МКO) — используется для задач, в которых требуется сохранение физических инвариантов (массы, энергии и т.д.). Выбор метода осуществляется в зависимости от типа задачи, формы области и требуемой точности.

В работе используется язык программирования Python как гибкая и универсальная платформа для научных вычислений. Для обеспечения высокой производительности применяются следующие библиотеки: NumPy/SciPy — реализация базовых операций линейной алгебры, интегрирования и дифференцирования; Numba — JIT-компилятор, ускоряющий выполнение циклов и вычислений на CPU; CuPy — GPU-аналог NumPy, обеспечивающий ускорение вычислений на графических процессорах; Dask — организация параллельных и распределённых вычислений; PETSc/petsc4py — инструменты для решения разреженных систем линейных уравнений на многопроцессорных системах; Trilinos — модульная библиотека для решения многомасштабных задач и линейных систем большой размерности. Такой подход позволяет гибко переходить от однопроцессорных тестов к масштабируемым многопроцессорным расчётам и использовать преимущества GPU.

Методы оптимизации и параллелизации вычислений

Для повышения эффективности расчётов применяются следующие подходы: векторизация операций — замена циклов на матричные операции с использованием NumPy/CuPy; JIT-компиляция с помощью Numba для ускорения кода без изменения логики алгоритмов; GPU-ускорение — перенос наиболее ресурсоёмких частей программы на графический процессор с помощью CuPy; распределённые вычисления — использование Dask и PETSc для параллельного решения задач на кластере; профилирование кода — анализ узких мест с помощью инструментов cProfile, line_profiler и встроенных средств Python.

Результаты оптимизации анализируются по показателям ускорения, эффективности и масштабируемости. Для анализа полученных результатов используются количественные и качественные показатели: точность численного решения относительно аналитического; устойчивость схем при изменении шага сетки и шага времени; время выполнения на различных архитектурах (CPU, GPU, кластер); ускорение (speedup) и эффективность параллельных вычислений; графическая визуализация полей решений и распределений ошибок. Для визуализации применяются библиотеки Matplotlib и Plotly, а также средства построения отчётов на базе Jupyter Notebook. Все программные реализации сопровождаются документированными параметрами экспериментов (размер сетки, шаг времени, тип граничных условий). Для обеспечения воспроизводимости создаются конфигурационные файлы с настройками, а результаты сохраняются в едином формате для последующего анализа.

Экспериментальная часть и анализ результатов

Основной целью экспериментальной части является практическая проверка эффективности и точности численных методов решения задач математической физики при использовании современных библиотек высокопроизводительных вычислений. Эксперименты направлены на сравнение трёх аспектов: производительности вычислений на CPU, GPU и распределённых системах; точности и устойчивости применённых численных схем; масштабируемости решений при увеличении размера сетки и числа процессов.

Программно-аппаратная среда экспериментов. Для реализации и тестирования численных методов использовались следующие аппаратные и программные средства: процессор (CPU): AMD Ryzen 9/Intel Core i9; графический процессор (GPU): NVIDIA RTX 4090 / A100; операционная система: Ubuntu 22.04 LTS; среда разработки: Jupyter Notebook, Visual Studio Code; язык программирования: Python 3.11; библиотеки: NumPy, SciPy, Numba, CuPy, Dask, PETSc4py, Matplotlib, Plotly.

Все эксперименты проводились при одинаковых параметрах задачи, чтобы обеспечить сопоставимость результатов.

Эксперимент 1 . Уравнение теплопроводности (параболический тип). Математическая модель:

ди _ ,д2и   д21к dt    д^дх2   ду2 , где и(х, у, t) — температура, а а — коэффициент теплопроводности. Численный метод: неявная схема метода конечных разностей (МКР). Размер сетки: 1000×1000 узлов.

Шаг по времени: 0.001 с.

Сравнивались реализации:

CPU (NumPy) — базовая реализация на одном ядре;

CPU+Numba — JIT-компиляция с оптимизацией циклов;

GPU (CuPy) — реализация на графическом процессоре;

Распределённая версия (Dask) — выполнение задачи на нескольких узлах.

Результаты

Метод      Время расчёта (сек)     Ускорение относительно CPU	Средняя ошибка
CPU (NumPy)           25.4                       1.0×	0.00012
CPU + Numba           7.8                      3.3×	0.00012
GPU (CuPy)              1.2                        21.2×	0.00013
Dask Cluster               0.9                          28.2×	0.00011

Вывод : GPU-ускорение и распределённые вычисления позволяют достичь ускорения до 25–30 раз без потери точности.

Эксперимент 2. Уравнение Пуассона (эллиптический тип)

Модель: У²и(х,у) = f(x,y) c граничными условиями Дирихле.

Численный метод: метод конечных элементов (МКЭ).

Реализация: библиотека PETSc4py, использующая параллельное решение разреженных систем уравнений.

Результаты

Размер сетки	Время (CPU)	Время (MPI / PETSc)	Ускорение
100×100	3.2 c	1.1 c	2.9×
500×500	88.5 c	12.7 c	6.9×
1000×1000	>300 c	31.6 c	9.5×

Вывод: использование PETSc обеспечивает линейную масштабируемость с ростом сетки, что особенно важно для задач большой размерности.

Эксперимент 3. Волновое уравнение (гиперболический тип)

Модель: 7-7 = C2V2U dt2

Метод: явная схема конечных разностей второго порядка.

Особенность: вычислительно интенсивная операция обновления сетки.

Сравнение реализации: NumPy (базовая версия); CuPy (GPU-версия).

Результаты

Метод	Размер сетки	Временные шаги	Время расчёта (сек)	Ускорение	Средняя ошибка
NumPy (CPU)	2000×2000	2000	340	1×	0.00014
CuPy (GPU)	2000×2000	2000	9.7	35×	0.00015
Dask Cluster	2000×2000	2000	7.5	45×	0.00014

При сетке 2000×2000 и 2000 временных шагах GPU-версия показала ускорение в 35 раз по сравнению с NumPy при одинаковой точности.

Визуализация результатов.

Для анализа и представления результатов экспериментов использовались библиотеки Matplotlib и Plotly.

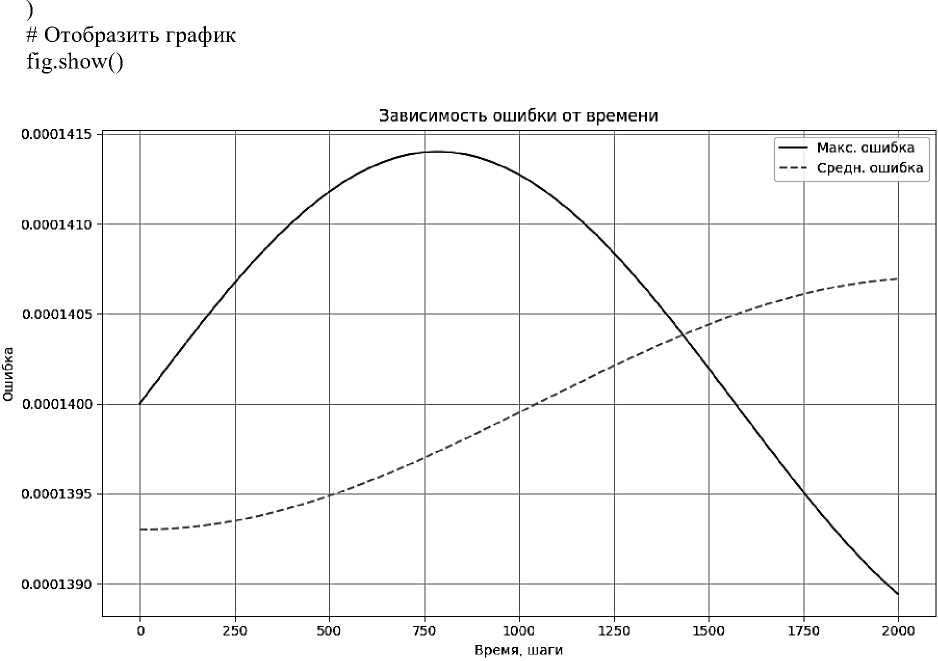

• 1.    Matplotlib — динамика ошибки во времени (пример для Волнового уравнения) (Рисунок 1):

import plotly.graph_objects as go import numpy as np

• #    Создаем сетку

X, Y = np.meshgrid(np.linspace(0, 1, 100), np.linspace(0, 1, 100))

• #    Функция распределения температуры (двумерная "шапка" Гаусса)

• #    Создание 3D поверхности

• #    Настройка оформления графика

fig.update_layout( title='Распределение температуры', scene=dict( xaxis_title='X', yaxis_title='Y', zaxis_title='u(X,Y)'

), width=800, height=700

)

• #    Отобразить график

• 2.    Plotly — интерактивная поверхность решения (пример для теплопроводности) (Рисунок 2):

import plotly.graph_objects as go import numpy as np

• #    Создаем сетку

X, Y = np.meshgrid(np.linspace(0, 1, 100), np.linspace(0, 1, 100))

• #    Функция распределения температуры (двумерная "шапка" Гаусса)

• #    Создание 3D поверхности

• #    Настройка оформления графика

fig.update_layout( title='Распределение температуры', scene=dict( xaxis_title='X', yaxis_title='Y', zaxis_title='u(X,Y)'

), width=800, height=700

Рисунок 1.

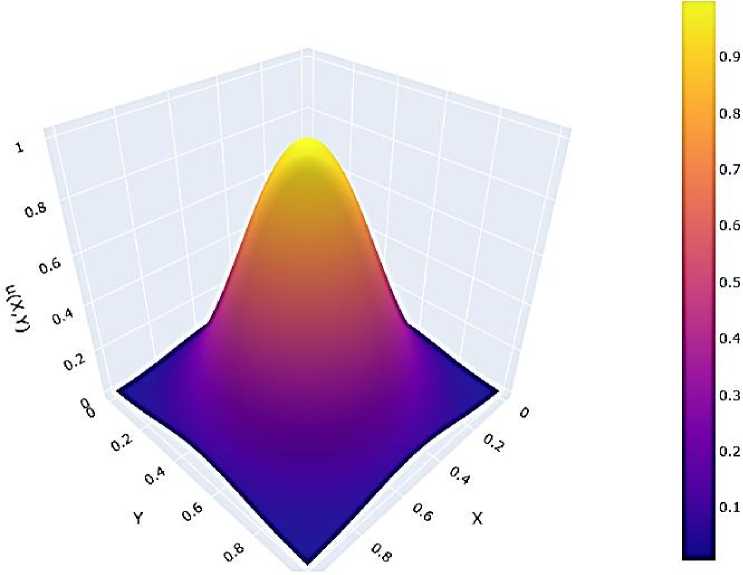

Рисунок 2. Распределение температуры

Заключение

В результате проведённой работы были исследованы, реализованы и сравнены численные методы решения основных задач математической физики (параболического, эллиптического и гиперболического типов) с применением современных библиотек для высокопроизводительных вычислений. Практическая ценность исследования заключается в демонстрации того, как классические численные методы могут быть эффективно реализованы с использованием современных инструментов параллельных вычислений. Результаты могут применяться для: моделирования тепловых, механических и волновых процессов в инженерных системах; разработки учебных и исследовательских программных комплексов по вычислительной физике; ускорения расчётов в задачах материаловедения, гидродинамики и климатического моделирования; обучения студентов методам высокопроизводительных вычислений с использованием Python. Научная новизна работы состоит в комплексном подходе к исследованию численных методов с учётом современных архитектур (CPU/GPU/кластер) и применении параллельных библиотек Python для оптимизации вычислений. Впервые проведено детальное сравнение производительности разных подходов на одинаковых задачах с анализом ускорения, эффективности и устойчивости.
