Методика расчёта остаточной надёжности действующих трубопроводов водоснабжения и канализации

Бесплатный доступ

Цель исследования – совершенствование методики оценки остаточной надежности наружных трубопроводов водоснабжения и канализации. В работе использованы методы: статистического анализа, эмпирический метод исследования, математико‑статистический и вычислительный. Получены результаты: обоснован выбор исходных данных для определения показателей вероятности безотказной работы участка трубопровода; предложена методика оценки надежности работы трубопроводов водоснабжения и водоотведения с учетом отказов от природного и техногенного воздействий и продолжительности эксплуатации; для удобства инженерных расчетов предложены табличные формы определения показателей для трубопроводов водоснабжения и водоотведения в зависимости от материала труб, их диаметров и толщины стенок. Выводы: предложенная методика расчетов остаточной надежности действующих трубопроводов водоснабжения и канализации может являться объективной основой для принятия решений об очередности восстановительно ремонтных работ участков трубопроводной сети.

методика расчетов \ ресурс остаточной надежности \ канализационные \ водопроводные сети \ восстановительно ремонтные работы

Короткий адрес: https://sciup.org/147255295

IDS: 147255295   |   УДК: 621.644

Methods for calculating the residual reliability of existing water supply and sewage pipelines

The aim of the study is to improve the methodology for assessing the residual reliability of external water supply and sewage pipelines. The following methods were used in the work: statistical analysis, empirical research method, mathematical‑statistical, and computational methods. The following results were obtained: the choice of initial data for determining the probability indicators of the failure‑free operation of a pipeline section was substantiated; a methodology for assessing the reliability of water supply and wastewater pipelines was proposed, taking into account failures caused by natural and man‑made impacts and the duration of operation; for the convenience of engineering calculations, tabular forms for determining the indicators for water supply and wastewater pipelines were proposed, depending on the pipe material, their diameters, and wall thickness. Conclusions: the proposed methodology for calculating the residual reliability of existing water supply and sewage pipelines can serve as an objective basis for making decisions regarding the priority of restoration and repair work on sections of the pipeline network.

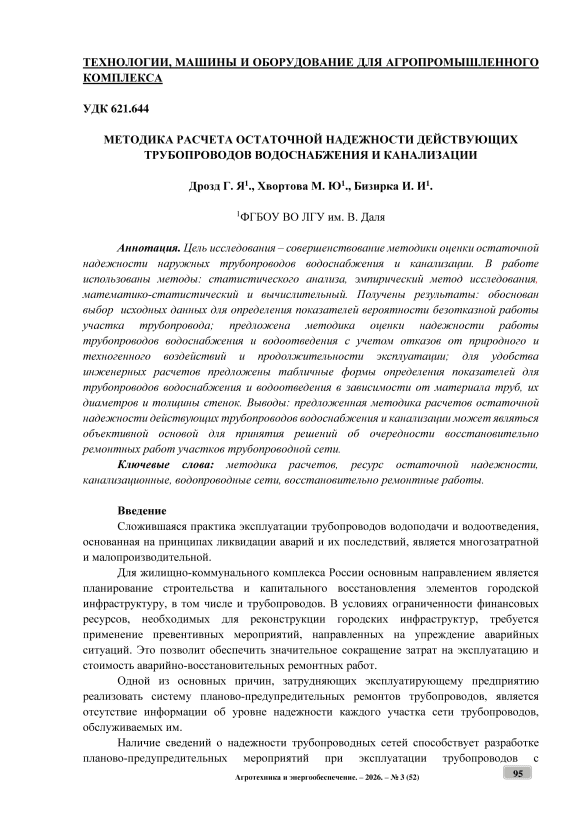

Текст научной статьи Методика расчёта остаточной надёжности действующих трубопроводов водоснабжения и канализации

Сложившаяся практика эксплуатации трубопроводов водоподачи и водоотведения, основанная на принципах ликвидации аварий и их последствий, является многозатратной и малопроизводительной.

Для жилищно-коммунального комплекса России основным направлением является планирование строительства и капитального восстановления элементов городской инфраструктуру, в том числе и трубопроводов. В условиях ограниченности финансовых ресурсов, необходимых для реконструкции городских инфраструктур, требуется применение превентивных мероприятий, направленных на упреждение аварийных ситуаций. Это позволит обеспечить значительное сокращение затрат на эксплуатацию и стоимость аварийно-восстановительных ремонтных работ.

Одной из основных причин, затрудняющих эксплуатирующему предприятию реализовать систему планово-предупредительных ремонтов трубопроводов, является отсутствие информации об уровне надежности каждого участка сети трубопроводов, обслуживаемых им.

Наличие сведений о надежности трубопроводных сетей способствует разработке планово-предупредительных мероприятий при эксплуатации трубопроводов с 1 95

возможностью определения участков трубопроводов с наименьшими уровнями надежности. Это способствует предотвращению аварийных ситуаций трубопроводов за счет планирования оптимальных сроков планово-предупредительных ремонтов.

Совершенствование методики оценки остаточной надежности наружных трубопроводов водоснабжения и канализации является основным направлений исследований.

Материалы и методы исследования

Отказы трубопроводов вызваны производственными дефектами, техногенными воздействиями, эксплуатационными повреждениями трубопроводов. Каждому из отказов соответствует закон распределения вероятностных событий. Отказы, вызванные дефектами при изготовлении труб, можно описать степенной функцией; от внешних воздействий -экспоненциальным законом; отказы старения описываются нормальным законом распределения вероятностей (законом Гаусса) [1].

Остаточная надежность трубопроводов определяется по показателю вероятности безотказной работы участка трубопровода на начало, средину и конец планового года P ( t ), где t - время (в годах) от ввода трубопровода в эксплуатацию до расчетной даты с учетом только двух видов отказов - от дефектов старения и от внешних воздействий, так как производственные дефекты обычно выявляются при пуско-наладочных работах во время испытаний трубопроводов и в первые годы их эксплуатации.

Исходными данными для определения показателей вероятности безотказной работы участка трубопровода являются:

  • -    материал и геометрические размеры труб;

  • -    глубина заложения трубопровода;

  • -    геологические условия по всей длине участка;

  • -    уклоны, скорости транспортируемых жидкостей;

  • -    наличие агрессивных сред внутри и вне трубопровода;

  • -    наличие абразивных компонентов в стоках (для канализации), дата ввода участка в эксплуатацию;

  • -    материалы обследований и паспортизации.

Надежность безотказной работы участка трубопровода P(t) определяется по формуле (1):

P(t) = P э (t) + Pc(t) - 1,                                        (1)

где P э ( t ) - вероятность безотказной работы участка трубопроводов с учетом отказов только от природных и техногенных воздействий; P с ( t ) - вероятность безотказной работы участка с учетом отказов по причине времени эксплуатации; t - время эксплуатации.

Вероятность безотказной работы участка с учетом только внешних динамических воздействий определяется по формуле (2):

P э (t) = 1 ~^ ,                                                    (2)

где: X - параметр экспоненциального распределения; l - число « I» , равное ~2.72.

Параметр X может быть определен на основании обобщения статистических материалов о природных и техногенных динамических процессах на трассе трубопровода и (или) соответствующих экспертных оценках специалистов по формуле: п        т

  • Л = ^\ Pi+^r, Р,).                     (3)

i=i         )=1

где: n – количество динамических природных процессов, проявляющихся на трассе участка трубопровода; m - колчество техногенных динамических процессов; Vi - частота i -го природного процесса (1/ год); Tj - частота j -го техногенного процесса (1/ год); Pi -вероятность возникновения отказа трубопровода при действии i -го природного процесса; PTj - вероятность появления отказа трубопровода при действии частота j -го техногенного процесса. Величины Vi , P[,Zj ,PTj определяются преимущественно на основании экспертных оценок, статистических материалов и аналогов.

К основным природным динамическим процессам относятся:

  • -    землетрясения (с разделением на группы по баллам);

  • -    просадки грунтов;

  • -    сдвиги поверхности грунта (на подрабатываемых территориях);

  • -    сдвиги при оползнях; оседание земной поверхности (на карстовых территориях);

  • -    образование провалов (на карстах);

  • -    изменения нагрузки при наводнениях;

  • -    размыв засыпки трубопровода и др.

К техногенным воздействиям на трубопроводы относятся:  повреждения трубопроводов при взрывных работах вблизи трубопровода; повреждения трубопроводов при бестраншейных прокладках других трубопроводов; соприкосновения с трубопроводом землеройной и буровой техники и другие.

Вероятность безотказной работы участка трубопровода с учетом только дефектов его старения рассчитываются по формулам (4) и (5):

РСЮ = ^0 Р^) при (^—-^ > 0;(4)

On

Pc(t) = 1 - Fo р-^) при р-^) < 0;(5)

v On          о оп )

где: ап - проектное значение параметра а - нормального распределения; оп - проектное значение параметра о нормального распределения;

Fo (^п—) - табулированная функция ^п нормированного нормального распределения.

В общем виде ап определяется по формуле (6): (а + 1) ■ Кт

ап

К г      ,

где: КГ - коэффициент глубины заложения трубопровода (определяется по таблице 1); m -показатель стойкости к разрушению и коррозии материала труб (определяется по таблице 2); а - нормативное значение параметра нормального распределения отказов для данного типа труб ( определяется по таблице 3); K – коэффициент интенсивности разрушения стенок труб.

Значения коэффициента КГ, приведенные в таблице 1, определены на основании обобщения исследований о зависимости частоты отказов трубопроводов от глубины заложения.

Таблица 1 - Значения коэффициента К Г

Глубина заложения трубопровода до верха труб, м

Значения коэффициента К Г

Глубина заложения трубопровода до верха труб, м

Значения коэффициента К Г

1

2

3

4

Глубина заложения трубопровода до верха труб, м

Значения коэффициента К Г

Глубина заложения трубопровода до верха труб, м

Значения коэффициента К Г

0,5

1,2

3,5

1,00

1,0

1,15

4,0

1,00

1,5

1,10

4,5

1.01

2,0

1,05

5,0

1,02

2,5

1,03

5,5

1,05

3,0

1,01

6,0

1,06

Стойкость стенок труб к разрушениям и коррозии в значительной мере зависит от материала труб, в первую очередь, от таких его качеств, как пористость, плотность, изотропность, кислотостойкость, щелочестойкость, водопоглащение, механическая прочность, хрупкость и др. Если, например, материал стенок труб имеет значительные показатели по объемной пористости (до 40-50 %) и анизотропную структуру строения, то это увеличивает вероятность раннего появления в них дефектов. В таблице 2 приведены значения показателя m для основных материалов труб.

Таблица 2 – Значения показателя m

№ п/п

Материал труб

Значение m

1.

Сталь

1.05

2.

Чугун

1.10

3.

Железобетон

1.25

4.

Бетон

1,30

5.

Асбестоцемент

1,28

6.

Керамика

1,26

7.

Пластмасса (полиэтилен высокой плотности)

1.10

Нормативные значения параметра α нормального распределения, приведенные в таблице 3 для различных типов труб, определены на основании обобщения имеющихся в литературе [2-4 и др.] данных об их средних сроках службы.

В расчетах надежности восстанавливаемых объектов параметр α соответствует среднему сроку их службы (Тср), что выражается зависимостью Тср = α. Поскольку средние сроки службы трубопроводов различных типов в нормальных условиях их эксплуатации определяют нормативные значения параметра α.

Коэффициент интенсивности разрушения стенок труб вычисляется по формуле (7):

S

а(8 + 8^)

где: S - толщина стенок труб в мм (из таблицы 3); 8 - интенсивность разрушения стенок труб от коррозии, мм/год; 8И - интенсивность разрушения стенок труб от абразивного износа, мм/год.

Таблица 3 – Параметры α и σ нормального распределения вероятностных показателей надежности работы трубопровода

Трубопроводы водоподачи

Материал труб (по СНиП)

α, σ и толщина стенок труб (S, мм) по диаметрам (мм) труб

200

300

400

α

σ

S

α

σ

S

α

σ

S

Стальные

15

1.8

6

16

1,7

8

17

1,5

10

Чугунные

32

2,0

17

35

1.9

13

38

1,75

15

Железобетонные

24

2,5

50

29

2,3

55

Асбестоцементные

16

2,2

17

19

1,8

22

23

1,4

29

Полит. выс.пл. (ПВП) Пластмассовые

44

1,5

8,7

12,8

20,5

46

1,35

13,7

20,1

48

1,25

17,3

25,5

Материал труб (по СНиП)

α, σ и толщина стенок труб (S, мм) по диаметрам (мм) труб

500

600

700

α

σ

S

α

σ

S

α

σ

S

Стальные

18

1,3

10

19

1,2

11

20

1,0

12

Чугунные

42

1,6

16

46

1,5

18

50

1,36

19

Железобетонные

34

2,2

55

36

2,0

65

38

1,8

65

Асбестоцементные

25

1,0

36

Полит. выс.пл. (ПВП) Пластмассовые

50

1,1

36,7

52

1,0

46,3

53

0,85

Материал труб (по СНиП)

α, σ и толщина стенок труб (S, мм) по диаметрам (мм) труб

800

1000

1500

α

σ

S

α

σ

S

α

σ

S

Стальные

21

0,8

12

22

0,7

14

24

0,4

20

Чугунные

55

1,25

21

63

1,0

Железобетонные

39

1,7

65

41

1,1

75

42

1,0

80

Асбестоцементные

Полит. выс.пл. (ПВП) Пластмассовые

54

0,75

56

0,5

Трубопроводы водоотведения

Стальные

16

1,8

7

18

1,7

9

19

1,5

10

20

1,3

10

Чугунные

27

1,8

11

29

1,7

13

31

1,6

15

34

1.5

16

Железобетонные

18

2,0

50

22

1,85

50

24

1,7

60

Бетонные

14

2,6

17

2,35

21

2,05

23

1,75

Асбестоцементные

17

2,1

17,5

21

1,8

22,5

25

1,5

26,5

28

1,3

36,0

Керамические

20

2,0

20

26

1,8

27

31

1,7

30

35

1,6

36

Пластмассовые

48

1,5

12,8

50

1,35

20,1

52

1.25

25,5

53

1,1

36,7

Стальные

21

1,2

11

22

1,0

12

23

0,8

12

0,7

14

26

0,4

18

Чугунные

37

1,4

18

Железобетонные

27

1,55

70

29

1,4

75

31

1,3

80

1,0

100

40

0,8

100

Бетонные

25

1,5

Асбестоцементные

30

1,0

42

Керамические

39

1,5

41

Пластмассовые

54

1,0

46,3

55

0,8

56

0,75

0,5

Интенсивность коррозии δ стенок труб зависит от показателей агрессивности жидкостей в трубопроводах ( и во внешней грунтовой массе) и может быть определена при помощи графиков [ см. 2, рис. 30) , таблиц [ см. 2, табл. 15, 22], формул [ см. 2, с.82] и други х
