Модель определения состава системы защиты ERP-систем

DOI:

Особую роль в развитии цифровой экономики в Российской Федерации приобретают ERP-системы. Основное назначение ERP-систем – поддержка функционала всех составляющих работы предприятия и обеспечение взаимодействия их друг с другом. ERP-система позволяет автоматизировать работу сотрудников на всех этапах работы предприятия, включая разработку и внедрения новых продуктов, а также оптимизировать работу уже существующих. Важно отметить, что ERP – не просто класс систем, позволяющий контролировать работу, а целая методика по организации и управлению бизнес-процессов предприятия. По этой причине для отечественных компаний внедрение подобной технологии предполагает существенные изменения в работе. Одна из особенностей при построении системы управления предприятием, основанной на принципах ERP – это ориентация на планирование и учет всех аспектов планирования ресурсов производства. Основной задачей ERP-систем является составление планов поставок материалов, производства. В то время как многие функции учета, реализованные в данных системах, являются лишь дополнительными свойствами к основной задаче. Учитывая особую роль ERP-системы в деятельности предприятия особую роль приобретают задачи обеспечения информационной безопасности этих систем.

Основные теоретические и практические аспекты проблем создания, внедрения, эксплуатации и обеспечения безопасности ERP-систем нашли свое отражение в работах [4–6] ряда современных российских ученых: А. Нестерова, А.И. Дмитренко, Т.Г. Долговой, Е.Н. Горбачевской, Т.И. Булдаковой, А.В. Коршунова, Е.Ю. Виноградовой, А.И. Галимовой и др. Анализ результатов исследований, представленных в научно-практических работах данных ученых, показал, что актуальными являются следующие направления:

• а)    решение задач выбора оптимальной ERP-системы;

• б)    решение задач эффективной интеграции ERP-систем в предприятиях различных отраслей с целью повышения эффективности управления ресурсами, снижения производственных издержек и трудозатрат;

• в)    анализ и устранения технических проблем, связанных с разработкой и эксплуатацией ERP-систем различного типа;

• г)    анализ угроз кибербезопасности при использовании ERP-систем;

• д)    обеспечение безопасности и исследование механизмов защиты данных при эксплуатации ERP-систем.

Решение задач определения состава системы защиты различных типов информационных систем с использованием экспертного метода рассмотрены в работах [1–3].

Выделенные направления позволяют сделать вывод о том, что при внедрении и эксплуатации ERP-систем актуальной задачей является обеспечение информационной безопасности (ИБ) как ERP-системы, так и всей информационной инфраструктуры системы цифровой экономики в целом. Для проведения контроля над состоянием безопасности часто используют процедуры управления рисками ИБ, позволяющие своевременно идентифицировать источники и объекты риска, оценить существующие угрозы и выработать решения по управлению недопустимыми.

Под ERP-системой будем понимать автоматизированную систему, управляющую всеми процессами производства, реализованную в виде приложения с общим пользовательским интерфейсом и представляющую собой единую централизованную базу данных. Комплекс программных средств, находящийся в ERP-системе, предназначен для планирования и контроля всех стадий работы производства, включая активы и финансово-экономическую деятельность, управление персоналом, покупку материалов, цепочки поставок, финансовый учет. Система используется для непрерывного оптимального баланса ресурсов организации с помощью специализированного программного пакета, осуществляющего общую конфигурацию данных и процессов для всех управленческих деятельностей.

Анализ существующих ERP-систем позволил выделить их архитектуру и функции:

• 1.    Платформа – среда для работы компонентов и модулей, основных возможностей и полномочий. Изменять код платформы может только инженер-разработчик. Пользователи системы и специалисты по внедрению не обладают правами доступа к программному коду.

• 2.    Компонент управления данными – центральное хранилище, которое включает в себя базы данных, пакет программ для работы с ними, инструменты для обработки и анализа данных, а также экспресс-отправки их в программные модули.

• 3.    Модули – элементы, подключаемые к платформе по мере необходимости. Они работают с единой базой данных и используют базовый функционал. Важно отметить, что модули работают независимо друг от друга. Такая структура модулей является главной отличительной особенностью ERP-систем.

Базовыми функциями всех ERP-систем являются:

• а)    разработка технического задания на производимые изделия, а также распределение ресурсов, необходимых для их изготовления;

• б)    составление планов по производству и продажам продукции;

• в)    распределение материалов, а также планирование их закупок по мере необходимости;

• г)    контролирование своевременности и объемов поставок;

• д)    руководство отделами закупок и снабжения, обеспечение учета, оптимизация и рационализация складских и производственных резервов;

• е)    составление плана производственной деятельности от полного планирования работы всего предприятия до использования некоторых видов оборудования;

• ж)    организация управления финансами, включая разработку финансово-экономических планов, а также контроль их исполнения;

• з)    управление всеми проектами предприятия.

Распределение ERP-систем на российском рынке в 2022 г. имеет следующий вид (рис. 1) [7].

Наибольшую долю рынка занимает российская ERP-система «1С:Предприятие» – 39 %; в совокупности на долю ERP-решений от Microsoft приходится 11 % рынка – это второе место; третье место с 8 % занимают самая популярная в мире ERP-система – SAP и система «Галактика».

Анализ угроз информационной безопасности ERP-систем

Учитывая особую роль ERP-системы в деятельности предприятия, отметим, что каждый элемент ее сложной архитектуры должен быть надежно защищен. Поскольку любое негативное воздействие (неважно, внешнее или внутреннее) может сказаться на деятельности организации и привести к серьезным последствиям. Следующие объекты, как правило, являются наиболее уязвимыми к возникновению ошибок (см. рис. 2):

• –    вычислительный процесс, который отвечает за автоматизацию подготовки решений и выработку управляющих воздействий в ERP-системе;

• –    базы данных в целом или информация, находящаяся в них;

• –    объектный код, выполняемый вычислительными средствами в ходе работы ERP-системы;

• –    информация, передаваемая между сотрудниками компании и подаваемая для потребителей.

Возникшие ошибки приводят к возникновению уязвимостей, через которые реализуется большинство угроз ИБ. Последствия каждой угрозы могут привести как к материальному, так и не материальному ущербу. Это опасно не только для организации в целом, но и для отдельных субъектов, использующих ERP-систему.

Большинство угроз по объектам воздействия распределяются по следующим уровням: уровень сети; уровень базы данных (единое хранилище информации), уровень приложений и подсистем ERP; уровень представлений (пользовательский).

Внешние угрозы могут исходить от конкурентов, преступных группировок, отдельных физических лиц, а также организации административно-управленческого аппарата. Работники предприятия, руководство и разные технические средства являются непосредственными источниками внутренних угроз.

Последствия каждой угрозы тесно связаны с вероятностью (частотой) ее реализации и могут привести к материальному и не

Рис. 1. Рейтинг ERP-систем на Российском рынке

Рис. 2. Модель угроз безопасности ERP-системы организации

материальному ущербу, как для отдельных субъектов, использующих ERP-систему, так и для всей организации в целом. Поэтому любая ERP-система должна иметь надежные средства защиты.

Разработка функциональной модели определения состава системы защиты ERP-систем

Контекстная IDEF0-диаграмма процесса определения состава системы защиты ERP-системы представляет функциональный блок, на который воздействуют (см. рис. 3):

• –    входные данные – ERP-система, угрозы ее компонентам и уязвимости;

• –    управляющая информация: ГОСТ Р 57317-2016, ГОСТ Р ИСО/МЭК 27005-2010 и меры защиты;

• –    механизмы, необходимые для произведения данного процесса – пользователь и программа;

• –    выходной результат – состав системы защиты ERP-системы.

Декомпозиция функционального блока представлена на рисунке 4.

Функциональная модель позволила разработать программный комплекс для определения состава системы защиты ERP-систем.

Экспериментальные исследования модели определения состава системы защиты ERP-систем

В разработанном программном комплексе пользователь выбирает ERP-систему, далее загружаются активы, потенциальные угрозы и уязвимости этой системы (см. рис. 5). На функциональной вкладке «Активы» пользователь выбирает активы. Выбранные активы записываются в таблицу, где пользователь оценивает их ценность по количественной шкале от 1 до 4.

На функциональной вкладке «Угрозы и уязвимости» пользователь выбирает из списков угрозы и уязвимости, добавляет их в таблицу. Затем дает качественную оценку каждому выбранному компоненту и записывает данные об оценках. На основе полученных оценок определяется вероятность реализации угроз, после чего рассчитывается вероятность реализации угроз (см. рис. 6).

На основании ранее полученных данных формируется итоговая таблица, где указывается ценность активов и вероятность реализации угроз. Затем рассчитывается значение риска реализации угроз. Для снижения среднего и высокого уровня риска в программе определяются контрмеры и выбираются наиболее эффективные средства защиты.

Пользователь Программа

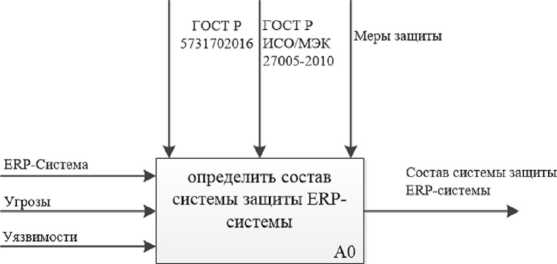

Рис. 3. Контекстная IDEF0-диаграмма процесса определения состава системы защиты ERP-системы

Рис. 4. Декомпозиция функционального блока процесса определения состава системы защиты ERP-системы

Рис. 5. Интерфейс программного комплекса для определения состава системы защиты ERP-системы (экранная копия)

Рис. 6. Результаты первого эксперимента (экранная копия)

Экспериментальные исследования показали для SAP ERP-системы низкий уровень риска, поэтому обработка риска и внедрение контрмер не требуется. Для ERP-системы «Галактика» уровень риска до внедрения контрмер равен 6 (средний), поэтому для минимизации уровня риска использовался состав средств защиты, состоящий из программноаппаратного комплекса «StoneGateIPS». После внедрения контрмер уровень риска снизил- ся до 3, что является низким. Для ERP-системы 1С уровень риска до внедрения контрмер равен 12 и является высоким. Для снижения риска определен состав системы защиты, состоящий из средства антивирусной защиты «Dr. Web», межсетевого экрана «ImpervaSecureSphere» и криптографического средства защиты «Best Crypt». После внедрения контрмер уровень риска уменьшился в 3 раза (рис. 7).

Рис. 7. Уровни риска до и после внедрения системы защиты

Заключение

Разработанная модель позволяет на основании оценки ценности активов, определения их угроз и степени реализации этих угроз, а также вероятности их появления, определить состав системы защиты ERP-систем, снижающий риски информационной безопасности до приемлемого уровня. Предложенная модель и ее программная реализация может использоваться в системах принятия решений для обеспечения информационной безопасности ERP-систем.
