Новый тройной молибдат LiRb2Fe(MoO4)3

Автор: Хальбаева К.М., Солодовников С.Ф., Хайкина Е.Г., Кадырова Ю.М., Солодовникова З.А.

Журнал: Вестник Бурятского государственного университета. Философия @vestnik-bsu

Рубрика: Неорганическая химия

Статья в выпуске: 3, 2009 года.

Бесплатный доступ

Рентгенографически исследовано твердофазное взаимодействие компонентов в системе Li2MoO4-Rb2MoO4-Fe2(MoO4)3 и проведена триангуляция области Li2MoO4-LiRbMoO4-RbFe(MoO4)2-Fe2(MoO4)3. Установлено образование нового тройного молибдата состава LiRb2Fe(MoO4)3. Найдены условия получения этого соединения в поли- и монокристаллическом состояниях. Методом рентгеноструктурного анализа определено его кристаллическое строение (автодифрактометр Bruker-Nonius X8 Apex, MoKa-излучение, 3118 рефлексов, a = 24.3956(6), b = 5.8301(6), c = 8.4368(2) Å, Z = 4, ρx = 3.949 г/см3, пр. гр. Pnma, R = 0.0211).

Тройной молибдат, фазовые соотношения, рентгенография, кристаллическая структура

Короткий адрес: https://sciup.org/148178756

IDR: 148178756

Текст научной статьи Новый тройной молибдат LiRb2Fe(MoO4)3

В последние десятилетия большое внимание уделяется синтезу и исследованию тройных соединений с тетраэдрическими оксоанионами, в частности тройным молибдатом. Среди представителей этого класса получено много фаз, обладающих функционально значимыми (люминесцентными, ионопроводящими, нелинейно-оптическими и др.) свойствами [1–3].

Настоящая работа является продолжением проводимых нами систематических исследований, направленных на выявление, получение и всестороннюю характеризацию тройных молибдатов, в состав которых входят два различных однозарядных катиона и трехвалентный элемент. Ранее в результате изучения фазовых равновесий в системах Li 2 MoO 4 M 2 MoO 4 R 2 (MoO 4 ) 3 ( R = Bi, Ln , Y) было обнаружено существование обширного семейства изоструктурных шеелитоподобных калий-, рубидий-и таллийсодержащих тройных молибдатов состава Li MR 2(MoO4)4 [4, 5]. Еще одно семейство тройных молибдатов состава Li 2 M 3 R (MoO 4 ) 4 , построенных на основе структуры Cs 6 Zn 5 (MoO 4 ) 8 , формируется при комбинациях MR = TlAl, RbAl, CsAl, RbGa, CsGa, CsFe [6]. Данное исследование направлено на установление возможности образования тройного литий-рубидий-железного молибдата.

Экспериментальная часть

В качестве исходных веществ использовали выпускаемые промышленностью MoO3 и Fe(NO 3 ) 3 ·9H 2 O квалификации х.ч., а также M 2 CO 3 ( M = Li, Rb) марки ос.ч. Средние молибдаты щелочных металлов получали 80–100-часовым отжигом соответствующих карбонатов с триоксидом молибдена при 400–600°C. Синтез Fe2(MoO4)3 осуществляли прокаливанием стехиометрической смеси Fe(NO 3 ) 3 ·9H 2 O и MoO 3 по схеме: 350–450°С, 25–40 ч + 600°С, 60 ч.

Термические и кристаллографические характеристики синтезированных препаратов соответствовали литературным данным. Отметим, что Rb2MoO4 выделен в среднетемпературной ромбической модификации, что связано с ее высокой склонностью к закаливанию [7].

Рентгенофазовый анализ поликристаллических образцов проведен на порошковом автоматическом дифрактометре D8 ADVANCE фирмы Bruker (CuKα-излучение, вторичный монохроматор, максимальный угол 2θ = 100°, шаг сканирования 0,01–0,02°, экспозиция в зависимости от решаемой за- дачи 1-20 с в точке, первичная обработка рентгенограмм по программе PROFAN из пакета программ CSD). Параметры элементарных ячеек уточняли методом наименьших квадратов с использованием программного комплекса ICDD для подготовки экспериментальных стандартов.

Массивы дифракционных данных для проведения рентгеноструктурного анализа монокристаллов получены при комнатной температуре на автодифрактометре Bruker-Nonius X8 Apex с двумерным CCD детектором (Mo K α -излучение, графитовый монохроматор, φ-сканирование с интервалом сканирования 0.5°) в полусфере обратного пространства. Расчеты по расшифровке и уточнению структур выполнялись с помощью комплекса программ SHELX-97 [8].

Для определения термических характеристик веществ использован дериватограф OD-103 фирмы МОМ (скорость нагрева 10°/мин).

Результаты и их обсуждение

Субсолидусное строение системы Li2MoO4–Rb2MoO4–Fe2(MoO4)3 изучали методом ″пересекающихся разрезов″ [9]. Сведения об элементах огранения этой системы, необходимые для проведения ее триангуляции, почерпнуты из литературы или получены нами.

Диаграмма состояния системы Li2MoO4–Rb2MoO4 построена в [10]. Установлено, что в ней образуется единственная промежуточная конгруэнтно плавящаяся фаза состава LiRbMoO 4 , обладающая, согласно [11, 12], полиморфизмом.

Система Li2MoO4–Fe2(MoO4)3 исследована в [13] методом РФА. Нами подтвержден квазибинар-ный характер твердофазного взаимодействия компонентов, приводящий к образованию двойных молибдатов Li 3 Fe(MoO 4 ) 3 (ромбическая сингония, пр. гр. Pnma [14]) и LiFe(MoO 4 ) 2 (структурный тип LiAl(MoO 4 ) 2 , триклинная сингония, пр. гр. P 1 [15]).

Субсолидусная область системы Rb 2 MoO 4 –Fe 2 (MoO 4 ) 3 в полном концентрационном диапазоне рентгенографически впервые изучена нами [16]. Показано, что рассматриваемая система является нестабильным разрезом тройной оксидной системы Rb2O–Fe2O3–MoO3, в которой не только образуются описанные в литературе двойные молибдаты Rb 5 Fe(MoO 4 ) 4 и RbFe(MoO 4 ) 2 [13, 17–20], но и существуют трехфазные области. Одна из них (Rb 5 Fe(MoO 4 ) 4 , Rb 3 FeMo 4 O 15 , Fe 2 O 3 ) простирается от 83,3 до 64,3 мол. % Rb 2 MoO 4 , другая (RbFe(MoO 4 ) 2 , Rb 3 FeMo 4 O 15 , Fe 2 O 3 ) – от 64,3 до 50 мол. % Rb 2 MoO 4 .

Поскольку система Rb 2 MoO 4 –Fe 2 (MoO 4 ) 3 неквазибинарна в области, богатой молибдатом рубидия, триангуляцию рассматриваемой тройной солевой системы ограничили концентрационным диапазоном Li 2 MoO 4 –LiRbMoO 4 –RbFe(MoO 4 ) 2 –Fe 2 (MoO 4 ) 3 . Тем не менее образцы, соответствующие составу точек пересечения разрезов, исходящих из Rb 2 MoO 4 и Rb 5 Fe(MoO 4 ) 4 и попадающих в исследуемую область, также отжигали и подвергали рентгенографическому исследованию. Полученные результаты иллюстрирует рис. 1.

Как видно, в системе зафиксировано образование тройного молибдата состава LiRb 2 Fe(MoO 4 ) 3 . В однофазном поликристаллическом состоянии соединение получено 80–100-часовым отжигом при 450°С смесей двойных молибдатов LiRbMoO4 и RbFe(MoO4)2 состава 1:1 либо стехиометрических смесей средних молибдатов лития, рубидия и железа. При использовании в качестве исходных компонентов MoO 3 , Li 2 MoO 4 , Rb 2 MoO 4 и нитрата трехвалентного металла прокаливание желательно начинать с 350°С во избежание выброса реагентов в результате бурного выделения газов.

Установлено, что LiRb2Fe(MoO4)3 плавится при 530°С и не обладает заметной областью гомогенности. Поскольку структурный прототип LiRb2Fe(MoO4)3 не найден, для его кристаллографической характериза- ции необходимы монокристаллы. Пригодные для структурных исследований светло-коричневые кристаллы литий-рубидий-железного молибдата выращены по раствор-расплавной технологии при использовании нитрата рубидия в качестве флюса. Условия кристаллизации: состав шихты – LiRb2Fe(MoO4)3 : RbNO3 = 1:2, максимальная температура нагрева – 460°С, охлаждение – в режиме остывающей печи.

Кристаллографические и рентгеноструктурные данные LiRb 2 Fe(MoO 4 ) 3 приведены в табл. 1, координаты атомов, эквивалентные тепловые параметры и основные межатомные расстояния – в табл. 2, 3. Результаты индицирования порошкограммы даны в табл. 4. Общий вид структуры представлен на рис. 2.

Таблица 1

Кристаллографические данные и результаты уточнения структуры LiRb 2 Fe(MoO 4 ) 3

Сингония

Ромбическая

Пространственная группа

Pnma

Параметры элементарной ячейки:

  • a ,    Å

  • b ,    Å

  • c ,    Å

24.3956(6)

5.8306(1)

8.4368(2)

Объем ячейки (Å3) / Z

1200.06(5) / 4

d (выч), г/см3

3,949

µ(Mo K α ), мм–1

12,360

Дифрактометр, тип съемки

Bruker-Nonius X8Apex ϕ -сканирование

Размеры кристалла, мм

0,08 × 0,08 × 0,06

Пределы углов отражения θ , град

1,67–36,31

Число снятых отражений

3118

Число использованных отражений n [ I 2 σ ( I )]

2764 [ R (int) = 0,0204]

Число уточняемых параметров p

107

Добротность подгонки

S = [ Σ w [( F (эксп)2 F (выч)2]2 / ( n p )]1/2

1,166

Финальные факторы недостоверности [ I > 2 σ ( I )]

R ( F ) = 0,0211, wR ( F 2) = 0,0428

Финальные факторы недостоверности (все рефлексы)

R ( F ) = 0,0272, wR ( F 2) = 0,0554

Экстремумы Ар ( xyz ), e / A 3

1,615 / –1,419

Таблица 2

Координаты базисных атомов и эквивалентные тепловые параметры в структуре LiRb 2 Fe(MoO 4 ) 3

Атом

x / a

y / b

z / c

U (экв)*, Å2

Mo(1)

0,47932(1)

0,25

0,29713(3)

0,0103(1)

Mo(2)

0,17826(1)

–0,25

0,43871(3)

0,0120(1)

Mo(3)

0,36047(1)

–0,25

0,56298(4)

0,0165(1)

Rb(1)

0,21027(2)

–0,25

0,87803(5)

0,0236(1)

Rb(2)

0,41859(1)

–0,25

0,04716(5)

0,0239(1)

Li

0,2924(3)

–0,25

0,1860(8)

0,0187(12)

Fe

0,55857(2)

–0,25

0,29956(6)

0,0109(1)

O(1)

0,4891(1)

0,25

0,5042(3)

0,0156(4)

O(2)

0,50918(8)

–0,0020(3)

0,2084(2)

0,0185(3)

O(3)

0,4107(1)

0,25

0,2518(4)

0,0260(6)

O(4)

0,1066(1)

–0,25

0,3854(3)

0,0221(5)

O(5)

0,19172(8)

–0,0066(3)

0,5543(2)

0,0231(4)

O(6)

0,2206(2)

–0,25

0,2735(4)

0,0348(8)

O(7)

0,3977(1)

0,0039(4)

0,6003(3)

0,0333(5)

O(8)

0,3388(3)

–0,25

0,3672(6)

0,079(2)

O(9)

0,3046(2)

–0,25

0,6777(10)

0,100(3)

U (экв) = ( U 11 + U 22 + U 33) / 3

Таблица 3

Mo(1)-тетраэдр

Mo(2)-тетраэдр

Mo(1) - O(3)

- O(1)

- O(2)

- O>

1,717(3)

1,763(3)

1,803(2) x 2

1,772

Mo(2) - O(6)

- O(5)

- O(4)

- O>

1,735(3)

1,753(2) x 2

1,805(3)

1,762

Mo(3)-тетраэдр

Fe-октаэдр

Mo(3) - O(9)

1,672(4)

Fe - O(4)

1,952(3)

- O(8)

1,735(4)

- O(7)

1,978(2) x 2

- O(7)

1,765(2) x 2

- O(1)

2,024(3)

- O(2)

2,034(2) x 2

- O>

1,734

- O>

2,000

Rb(1)-полиэдр

Rb(2)-полиэдр

Rb(1) - O(9)

2,855(4)

Rb(2) - O(2)

2,971(2) x 2

- O(5)

3,111(2) x 2

- O(5)

3,080(2) x 2

- O(3)

3,137(3)

- O(2)’

3,148(2) x 2

- O(8)

3,152(3) x 2

- O(4)

3,277(1) x 2

- O(5)’

3,189(2) x 2

- O(8)

3,329(7)

- O(6)

3,346(4)

- O(3)

3,394(2) x 2

- O(6)’

3,482(2) x 2

- O(7)

3,538(3) x 2

- O>

3,252

3,188

Li

-тетраэдр

Li - O(6)

1,900(8)

- O(8)

1,902(8)

- O(5)

1,903(5) x 2

  • - O>
  • 1,902

    Таблица 4

    Результаты индицирования порошкограммы LiRb 2 Fe(MoO 4 ) 3

    2 6 эксп.

    I/I 0

    d эксп. , Å

    h k l

    A 2 6 эксп.    A 2 6 теор. ,

    7,248

    3,5

    12,196

    0 2 0

    -0,001

    11,090

    3,4

    7,978

    1 1 0

    +0,001

    12,747

    4,7

    6,945

    1 2 0

    +0,006

    15,134

    0,7

    5,854

    1 3 0

    -0,006

    16,856

    1,1

    5,260

    0 2 1

    +0,004

    18,500

    4,0

    4,796

    1 0 1

    +0,000

    18,851

    11,0

    4,707

    1 1 1

    +0,006

    19,894

    1,5

    4,463

    1 2 1

    -0,002

    21,066

    4,5

    4,217

    2 0 0, 0 4 1, 1 5 0

    -0,018, +0,019, -0,035

    21,361

    2,5

    4,160

    2 1 0

    +0,004

    21,508

    3,1

    4,132

    1 3 1

    +0,003

    21,850

    9,5

    4,068

    0 6 0

    +0,010

    22,289

    26,4

    3,989

    2 2 0

    -0,001

    23,591

    12,9

    3,771

    1 4 1

    +0,008

    23,749

    23,7

    3,747

    2 3 0

    +0,002

    24,291

    7,0

    3,664

    1 6 0

    +0,007

    25,660

    25,1

    3,4717

    2 4 0

    +0,008

    26,048

    100,0

    3,4209

    1 5 1

    +0,004

    26,324

    37,0

    3,3856

    2 1 1

    +0,002

    26,729

    66,4

    3,3352

    0 6 1

    +0,005

    27,084

    16,8

    3,2923

    2 2 1

    +0,006

    27,689

    15,1

    3,2217

    1 7 0

    +0,004

    28,320

    22,8

    3,1514

    2 3 1

    +0,001

    28,785

    10,6

    3,1015

    1 6 1

    +0,001

    29,288

    2,6

    3,0494

    0 8 0

    -0,001

    29,964

    35,5

    2,9821

    2 4 1

    +0,001

    30,675

    48,2

    2,9146

    0 0 2

    +0,006

    31,730

    3,9

    2,8200

    1 7 1

    +0,008

    31,964

    11,1

    2,7999

    2 5 1

    +0,003

    32,020

    9,7

    2,7952

    3 1 0

    -0,001

    32,662

    2,6

    2,7417

    3 2 0

    -0,002

    33,182

    0,2

    2,6999

    0 8 1

    -0,026

    33,340

    7,8

    2,6875

    2 7 0, 1 2 2

    +0,001, +0,007

    34,753

    5,9

    2,5814

    1 9 0

    +0,007

    34,864

    11,4

    2,5734

    1 8 1

    +0,001

    В структуре LiRb 2 Fe(MoO 4 ) 3 все катио-

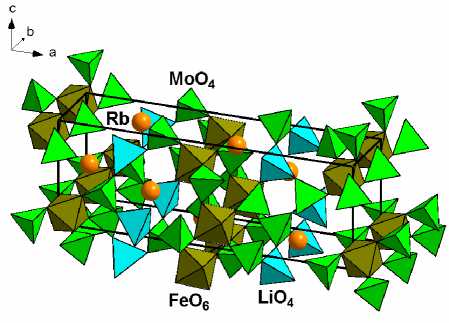

    Рис. 2. Общий вид структуры LiRb2Fe(MoO4)3.

    ны и шесть из девяти базисных атомов кислорода располагаются на зеркальных плоскостях. Три сорта атомов молибдена имеют обычную тетраэдрическую координацию с расстояниями Mo–O 1.672(4)–1.805(3) Å. Тетраэдрической координацией обладают и катионы лития c примерно равными расстояниями Li–O 1.90 Å. Координационный полиэдр Fe3+ – октаэдр с длинами связей Fe– O 1.952(3)–2.034(2) Å. Атомы рубидия двух сортов имеют КЧ = 11 и 13 (табл. 3). В структуре выделяются параллельные оси b бесконечные двухрядные ленты {[Fe(MoO4)3]3–}∞, состоящие из FeO6- октаэдров, концевых Mo(3)O4-тетраэдров и мостиковых Mo(1)O4- и Mo(2)O4-тетраэдров, соединяю- щих два или три FeO6-октаэдра (рис. 3). Ленты соединяются в непрерывную трехмерную вязь по- средством LiO4-тетраэдров. В пустотах такого гетерогенного полиэдрического каркаса расположены катионы рубидия (рис. 2).

    Рис. 3. Бесконечная лента {[Fe(MoO4)3]3–} в структуре LiRb2Fe(MoO4)3.

    Структурных аналогов среди молибдатов и других соединений с тетраэдрическими оксоанионами для LiRb 2 Fe(MoO 4 ) 3 не найдено.

    Работа выполнена при частичной финансовой поддержке РФФИ ( грант № 08-03-00384 а ).
