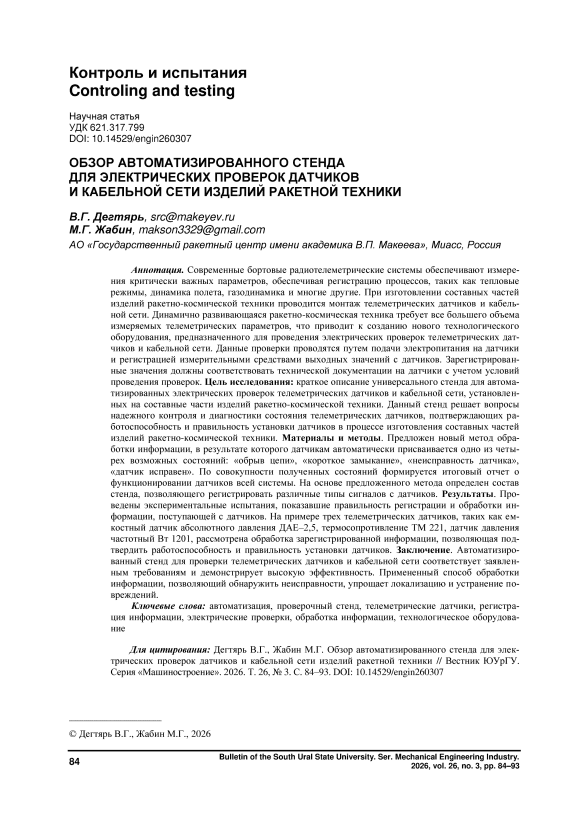

Обзор автоматизированного стенда для электрических проверок датчиков и кабельной сети изделий ракетной техники
Рубрика: Контроль и испытания
Статья в выпуске: 3 т.26, 2026 года.
Бесплатный доступ
Современные бортовые радиотелеметрические системы обеспечивают измерения критически важных параметров, обеспечивая регистрацию процессов, таких как тепловые режимы, динамика полета, газодинамика и многие другие. При изготовлении составных частей изделий ракетно-космической техники проводится монтаж телеметрических датчиков и кабельной сети. Динамично развивающаяся ракетно-космическая техника требует все большего объема измеряемых телеметрических параметров, что приводит к созданию нового технологического оборудования, предназначенного для проведения электрических проверок телеметрических датчиков и кабельной сети. Данные проверки проводятся путем подачи электропитания на датчики и регистрацией измерительными средствами выходных значений с датчиков. Зарегистрированные значения должны соответствовать технической документации на датчики с учетом условий проведения проверок. Цель исследования: краткое описание универсального стенда для автоматизированных электрических проверок телеметрических датчиков и кабельной сети, установленных на составные части изделий ракетно-космической техники. Данный стенд решает вопросы надежного контроля и диагностики состояния телеметрических датчиков, подтверждающих работоспособность и правильность установки датчиков в процессе изготовления составных частей изделий ракетно-космической техники. Материалы и методы. Предложен новый метод обработки информации, в результате которого датчикам автоматически присваивается одно из четырех возможных состояний: «обрыв цепи», «короткое замыкание», «неисправность датчика», «датчик исправен». По совокупности полученных состояний формируется итоговый отчет о функционировании датчиков всей системы. На основе предложенного метода определен состав стенда, позволяющего регистрировать различные типы сигналов с датчиков. Результаты. Проведены экспериментальные испытания, показавшие правильность регистрации и обработки информации, поступающей с датчиков. На примере трех телеметрических датчиков, таких как емкостный датчик абсолютного давления ДАЕ–2,5, термосопротивление ТМ 221, датчик давления частотный Вт 1201, рассмотрена обработка зарегистрированной информации, позволяющая подтвердить работоспособность и правильность установки датчиков. Заключение. Автоматизированный стенд для проверки телеметрических датчиков и кабельной сети соответствует заявленным требованиям и демонстрирует высокую эффективность. Примененный способ обработки информации, позволяющий обнаружить неисправности, упрощает локализацию и устранение повреждений.
Короткий адрес: https://sciup.org/147255039
IDS: 147255039 | УДК: 621.317.799 | DOI: 10.14529/engin260307
Overview of an automated test bench for electrical testing of sensors and cable networks of rocket technology products
Modern onboard radio telemetry systems measure critical parameters, enabling the recording of processes such as thermal conditions, flight dynamics, gas dynamics, and others. During the manufacturing of rocket and space hardware components, telemetry sensors and cable networks are installed. The rapidly evolving rocket and space hardware requires an increasing number of measured telemetry parameters, leading to the development of new test equipment designed for the electrical testing of telemetry sensors and cable networks. These tests are performed by powering the sensors and recording their output values using measuring instruments. The recorded values must comply with the sensors' technical documentation, taking into account the test conditions. Objective. To describe a universal test bench for the automated electrical testing of telemetry sensors and cable networks installed on rocket and space hardware components. This test bench addresses the issues of reliable monitoring and diagnostics of telemetry sensor states, confirming their operability and correct installation during the manufacturing process. Materials and Methods. A novel information processing method is proposed, wherein each sensor is automatically assigned one of four possible states: “open circuit”, “short circuit”, “sensor fault”, or “sensor operational”. Based on the aggregate of the obtained states, a final report on the functioning of all sensors in the system is generated. Based on the proposed method, the test bench configuration is defined to enable the recording of various types of sensor signals. Results. Experimental tests were conducted, demonstrating the accuracy of the recording and processing of information received from the sensors. Using three telemetry sensors as examples – the DAE–2.5 capacitive absolute pressure sensor, the TM 221 resistance thermometer, and the Vt 1201 frequency-output pressure sensor – the processing of the recorded data is examined to confirm sensor operability and correct installation. Conclusion. The automated test bench for telemetry sensors and cable networks meets the specified requirements and demonstrates high efficiency. The applied information processing method, which enables fault detection, simplifies fault isolation and rectification.
