Особенности фотостимулированной модуляции люминесценции в цинкатах иттрия-бария

Автор: Андреев А. А., Воробьев В. А., Каплоухий С. А., Логунов А. И., Манаширов О. Я., Осипов В. Н., Поздняков Е. И., Портнягин Ю. А., Салунин А. В., Туровский С. Г.

Журнал: Труды Московского физико-технического института @trudy-mipt

Рубрика: Физика

Статья в выпуске: 4 (52) т.13, 2021 года.

Бесплатный доступ

Изучен эффект дополнительного (стимулирующего) воздействия излучения 405 нм на возбуждаемую ИК-излучением антистоксовую и стоксовую люминесценциюY2BaZnO5 : Er3+, Yb3+, Ce3+, Me(1), Me(2), где Me(1) и Me(2) - элементы II-VI группПериодической системы. Исследовано влияние церия и пар соактиваторов Me(1), Me(2),а также их концентраций на интенсивности видимого и ИК-свечения и на изменение этих интенсивностей после включения стимуляции.Предложена феноменологическая модель происходящих при этом элементарных процессов.

Люминесценция, фотостимулированная модуляция, редкоземельные элементы, иттрий, иттербий, эрбий

Короткий адрес: https://sciup.org/142231500

IDR: 142231500   |   DOI: 10.53815/20726759_2021_13_4_63

Текст научной статьи Особенности фотостимулированной модуляции люминесценции в цинкатах иттрия-бария

В числе актуальных задач при создании новых типов люминесцентных материалов, обладающих уникальным комплексом оптических свойств, является поиск соединений, обладающих способностью к проявлению фотостимулированных люминесцентных эффектов. К таким эффектам относятся фотостимулированная люминесценция (ФСЛ) и фотостиму-лированная модуляция люминесценции (ФСМЛ).

Традиционно ФСЛ понимают, как свечение, возникающее под действием фотостимуляции предварительно возбужденного люминофора после прекращения его возбуждения. В отличие от ФСЛ, эффект ФСМЛ наблюдается в люминофоре, уже возбуждаемом каким-то видом энергии, и состоит в изменении характеристик свечения люминофора при добавлении к возбуждению фотостимуляции. Подобное явление довольно подробно исследовано в сульфидных люминофорах ZnSAg, Sm [1] и SrS : Eu, Sm [2], где возбуждение осуществляли УФ-излучением, а стимулирующим являлось ИК-излучение, воздействие которого на невозбужденный люминофор не приводило к его свечению.

В работах [3, 4] описано тушение ИК-люминесценции иона Er3+ в активированных эрбием и иттербием люминофорах на основе оксисульфидов и фторидов РЗЭ, возбуждаемых ИК-излучением 940 нм, при добавлении УФ-стимуляции 365 нм. Это тушение наблюдалось только в образцах, соактивированных парой элементов второй и четвертой групп Периодической системы, среди которых наибольший эффект обеспечивало сочетание CaII л TiIV

Одним из перспективных, но сравнительно мало практически изученных типов люминесцентных соединений являются бариевые цинкаты Ln2BaZnO5(Ln = Sm, Eu, Gd, Dy, Ho, Y), впервые полученные авторами [5]. Первые данные о люминесцентных свойствах ряда составов вида (Gd, La)2BaZnO5 : Eu3+, Tb3+, Tm3+ [6] и Y2BaZnO5 : Er3+ [7] представляли скорее научный интерес. Но с 2009 г. начали появляться публикации о создании на основе бариевых цинкатов эффективных антистоксовых люминофоров общего состава Y2BaZnO5 : Ln(R = Y, Gd, Sc, La; Ln = Yb, Er, Tm, Ho) [8-10].

По данным работы [9], базовая структура Y2BaZnO5 состоит из многогранников YO7, BaOn 11 ZnO5. lie )ііы Y3+ занимают два разных 7-кратно координированных узла (с одинаковой симметрией) внутри односторонней тригональной призмы. Два таких блока, имеющих общие грани, образуют основную структуру димеров Y2Oii, соединяясь общими ребрами в трёх измерениях. Типичное расстояние между двумя соседними ионами Y3+ в Y2BaZnO5 составляет от 3.3347(7) А до 3.6722(7) А. Ионы Ba2+ находятся в искаженных 11-кратно координированных клетках, а ионы Zn2+ образуют конфигурацию искаженной квадратной пирамиды. В соединениях Y2BaZnO5 активирующие ионы Yb3+ и Er3+ частично замещают ионы Y3+.

Цель данной работы - исследование влияния вида и концентраций соактиваторов в активированных эрбием и иттербием цинкатах иттрия-бария на характеристики люминесценции иона Er3+. Предметом изучения являются интегральные интенсивности сток-сового ПК-свечения в области длин волн 1.45-1.65 мкм при возбуждении ИК-излучением 0.98 мкм, а также характер и степень их изменения при добавлении стимуляции излучением 0.405 мкм.

2.    Экспериментальная часть

Для получения максимальной интенсивности целевой полосы (1.45-1.65 мкм) ПК-свечения базового состава Y2BaZnO5 :Yb3+, Er3+ были предварительно определены оптимальные концентрации иттербия Сүь и эрбия Сег, составляющие соответственно 0.12 и 0.08 ат. долей. Учитывая данные, полученные в [3, 4], кроме базового состава (Yo.8Ybo.12Ero.o8)2BaZnO5, синтезированы основные концентрационные серии образцов твердых растворов (Үо.8-ж-?/Ybo.12Ero.o8)2BaZnO5 : Me(1), Me(2) (Me(1) = Mg, Ca, Sr, Me(2) = Ti, Zr) с различными сочетаниями соактиваторов Me(1) и Me(2) из элементов II-IV групп Периодической системы, а также дополнительные серии с парами соактиваторов из элементов III—VI групп - Al, Si, Hf, Nb, Ta, Mo, W.

Для синтеза образцов использовали особо чистые оксиды иттрия, иттербия и эрбия с содержанием основного вещества 99,95-99,995 %. Шихту готовили из оксидов соответствующих РЗЭ, взятых в стехиометрическом соотношении, а также ВаСОз, ZnO. Концентрационные серии образцов люминофоров получали твердофазным синтезом при температуре 1100-1110 °C в течение 10-15 часов на воздухе. Спеки полученных люминофоров дробили, затем измельчали в бисерной мельнице и промывали горячей дистиллированной водой. Отмытый осадок сушили при температуре 100 °C.

Спектры излучения получали на лабораторной установке, включающей в себя оптоволоконный спектрометр Avantes 2048, Si-фотоприемник для диапазона 0.3-1.1 мкм и охлаждаемый до —30 °C InGaAs-фотоприемник - для диапазона 0.8-1.7 мкм.

Если не оговорено иное, далее под ИК-свечением будет пониматься целевое инфракрасное (ИК) излучение люминофора в области длин волн 1.45-1.65 мкм, под ИК-возбуждением - воздействие на люминофор излучения с длиной волны в максимуме 0.98 мкм от полупроводникового лазера с диодной накачкой, а под УФС-стимуляцией - одновременное с ИК-возбуждением воздействие на люминофор ультрафиолетово-синего (УФС) излучения светодиода с длиной волны в максимуме ~ 0.405 мкм.

В качестве меры УФС-модуляции использовано выраженное в процентах отношение

3 =100 • Et™,                    ш

7ик где 3 ~ показатель модуляции, Тик и Туфс+ик ~ интегральные интенсивности ИК-свечения только при ИК-возбуждении и при добавлении УФС-стимуляции соответственно.

3.    Результаты измерений

Спектр видимого антистоксового свечения базового состава (Y o . 8 Yb o .12Er o . o8 )2BaZnO 5 при ИК-возбуждении (рис. 1а) состоит из двух групп полос в областях длин волн ~ 0.520.58 мкм и ~ 0.64-0.72 мкм, обусловленных запрещенными излучательными переходами 4/13 / 2 ^ 4 /15 / 2 и 4^9/2 ^ 4 15/22 соответственно, между штарковскими подуровнями возбужденных состояний 45з/2, 4F9/2 и основного состояния 4115/2 в ионе Er3+. Положение, структура и соотношение интенсивностей полос в видимой и ИК-частях спектра аналогичны полученным для подобного люминофора ранее [9, 12].

Рис. 1. Нормированные спектры люминесценции (Yo.8Ybo.12Ero.o8)2BaZnO5 в видимой области (0.5-0.75 мкм) (а) и в ИК-области (1.3-1.7 мкм) (5) при ИК-возбуждении

Полоса ИК-свечения в области длин волн 1.45-1.65 мкм, которая в данной работе является целевой, образована запрещенными излучательными переходами 4/із /2 ^ 4 /15 / 2 между штарковскими подуровнями возбужденного СОСТОЯНИЯ 4/13 / 2, и ОСНОВНОГО СОСТОЯНИЯ 4115 / 2 в ионе Er3+.

В серии (Yo.8Ybo.i2Ero.o8)2BaZnO5 : Me010O3, Me020o61 для всех шести сочетаний Me(1) - Me(2) выполнены измерения /3, результаты которых представлены на рис. 2.

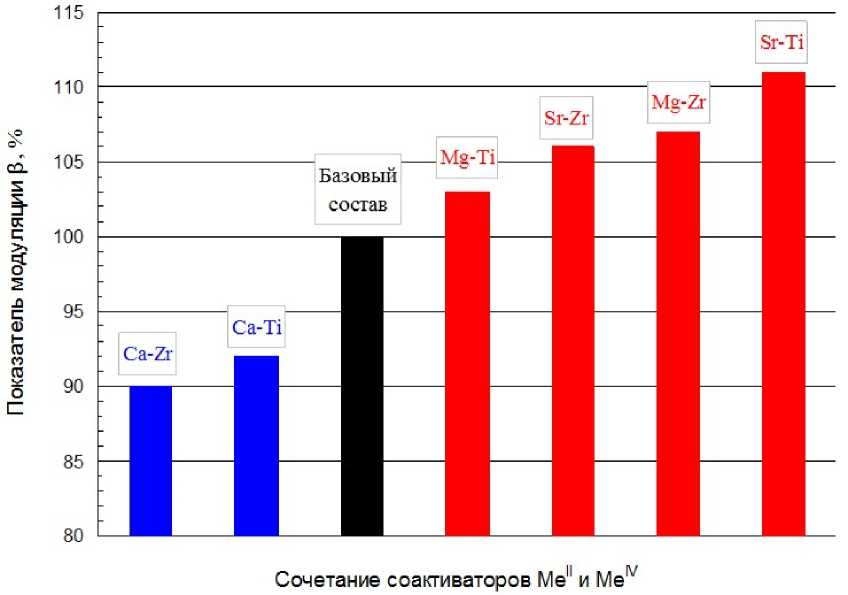

Рис. 2. Значения показателя модуляции 3 в образцах (Yo.8Ybo.12Ero.o8)2BaZnO5 : Me010o3, Me020o61 с различными сочетаниями соактиваторов Me(1) = Mg, Ca, Sr ii Me(2) = Ti, Zr

Как следует из анализа рис. 2, к стимулированному тушению люминесценции приводит только введение в исходный состав пар соактиваторов Ca — Ti и Ca — Zr. При соактива-ции парами Mg — Ti, Sr — Zr, Mg — Zr, Sr — Ti, не содержащими кальций, происходит только усиление, которое последовательно нарастает от Mg — Ti к Sr — Ti.

Для проверки возможного влияния концентраций пар соактиваторов Me11 и MeIV на характер изменения 3 были синтезированы две сери и образцов с концентрациями Me(1) (стронция и магния) от 0.0041 до 0.08 ат. долей и Me(2) (титана и циркония) - от 0.003 до 0.07 ат. долей. Во всем исследованном диапазоне концентраций введение этих добавок не приводило к тушению, т.е. значение 3 оставалось выше 100%.

Для определения оптимального содержания соактиваторов CaII и TiIV введение которых дает наибольший уровень тушения, на сериях образцов с разными концентрациями кальция и титана измерено значение показателя модуляции 3 (рис. 3).

Раздельное варьирование содержания CaII и TiIV сходным образом влияет на показатель модуляции 3:

  • 1.    В области низких концентраций как кальция (ж < 0.0015), так и титана (у < 0.002) добавление стимуляции приводит к усилению ПК-свечения ( 3 > 100), которое быстро ослабевает и при х > 0.0015; у > 0.002 сменяется тушением ( 3 < 100).

  • 2.    Дальнейшее увеличение концентраций обоих элементов сопровождается углублением тушения до минимального значения 3 ~ 84% при х ~ 0.025; у ~ 0.015, после чего начинается ослабление тушения.

  • 3.    При достижении содержания кальция х ~ 0.04 и титана у ~ 0.023 снова происходит смена характера модуляции - тушение переходит в усиление, которое нарастает с увеличением концентраций кальция и титана до значений 3 ~ 107-108%.

С целью определения возможности получить максимальное тушение (т.е. минимальное значение 3), в люминофоре (Yo.8Ybo.12Ero.o8)2BaZnO5 : Ca^, Tiy раздельно исследованы за- висимости интенсивностей видимого и ИК-свечения от содержания кальция при фиксированном количестве титана у = 0.015 и содержания титана при фиксированном количестве кальция ж = 0.025 (рис. 4).

Рис. 3. Зависимости отношения 3 в образцах (Yo.8Ybo.12Ero.o8)2BaZnO5 : Ca$, Tiy от содержания кальция ж при у = 0.0061 (а) и от содержания титана, у при ж = 0.003 (б)

Рис. 4. Зависимости интегральных интенсивностей видимого и ИК-свечения при ИК-возбуждепии составов (Y0.785-,, Yb0.i2Er0.08Ca,Ti0.0i5)2BaZnO5 (а) II (Y0.775-1 /Ybo.i2Ero.o8Cao.o25Ti)2BaZnO5 ( б ) от концентраций кальция и титана, соответственно

Анализ графиков на. рис. 4 позволяет сделать следующие выводы.

  • 1.    Введение в базовый состав люминофора (Y0.8Yb0.12Er0.08) 2BaZnO5 соактиваторов Ca и Ti приводит к подавлению как видимой антистоксовой люминесценции, так и стоксового ИК-свечения, возбуждаемых ИК-излучением 0.98 мкм.

  • 2.    Интенсивности полос видимого и ИК-свечения монотонно падают с увеличением содержания обоих элементов, а кривые соответствующих концентрационных зависимостей имеют сходный вид.

  • 3.    Во всем диапазоне изменения концентраций Ca и Ti ПК-свечение люминофора подавляется сильнее, чем видимое.

Учитывая сделанное выше предположение об особой роли кальция, дальнейший поиск состава, обеспечивающего углубление стимулированного тушения, был направлен по пути замены второго соактиватора - титана на атомы из расширенного набора, включающего элементы из III-VI групп Периодической системы.

Для образцов общего состава (Yo.79O5Ybo.12Ero.o8Cao.o25Me02()15)2BaZnO5, г де Me(2) - элемент, выбранный из ряда: AlIII, SiIV, NbV, TaV, MoVI, WVI, измерены значения 3 (рис. 5).

Рис. 5. Значения показателя модуляции 3 в образцах (Yo.79O5Ybo.12Ero.o8Cao.o25Me020 1 5 ) 2BaZnO5 с различными соактиваторами Me(2) из ряда Me(2) = Al, Si, Nb, Ta, Mo, W

В результате установлено, что тушение ИК-люминесценции состава Y2BaZnO5 : Yb, Er, Ca, Ti при включении стимуляции сохраняется только при замене титана на кремний, вольфрам или тантал, а наибольший эффект тушения (~83%) достигается соактивацией базового состава парой Ca—Ta. Варьирование концентраций кремния, вольфрама и тантала в люминофоре (Yo.8Ybo.12Ero.o8)2BaZnO5 : Cao.25, Me(2)(Me(2) = Si, W, Ta) при фиксированном содержании кальция (рис. 6) дало, как и выше (рис. 4), монотонное падение интенсивности ИК-свечения с увеличением содержания сравниваемых соактивато-ров. При этом влияние тантала оказалось заметно слабее, чем остальных двух элементов, что дает ему дополнительное преимущество в виде более высокого уровня полезного сигнала.

Таким образом, общий состав люминофора, в котором наблюдается наиболее сильное тушение ИК-свечения при УФС-стимуляции, определен, как Y2BaZnO5 : Yb, Er, Ca.Ta. Оптимальную концентрацию тантала в паре Ca—Ta определяли измерением показателя модуляции 3 на подробных сериях образцов с разным содержанием тантала и фиксированной концентрацией кальция 0.025 ат. долей (рис. 7).

Вид зависимости 3 от содержания тантала на рис. 7 в целом сходен с аналогичной зависимостью для титана (рис. 35), более того, для обоих этих элементов минимальные значения 3 ~84% практически совпадают, но у тантала оно достигнуто при более высокой интенсивности ИК-свечения. Этот результат делает предпочтительным использование тантала вместо титана в паре с кальцием, т.к. в люминофоре Y2BaZnO5 : Yb, Er, Ca, Ta повышается уровень полезного сигнала без ухудшения целевого параметра - показателя модуляппи /3-

Концентрация соактиваторов. ат.долей

Рис. 6. Зависимости интегральных интенсивностей ИК-свечения при ИК-возбуждепии составов (Y0.775-J Ybo.i2Ero.08Cao.025Me(2)bBaZnO5 от концеитраций Me(2). г,те Me(2) = Si, W, Ta

Рис. 7. Зависимости показателя модуляции в образцах люминофора.

(Y0.775-., Ybo.i2Ero.o8Cao.o25Ta,)2BaZnO5 от содержания тантала, х

Существенным фактором, расширяющим практическое применение ФСМЛ, является эффективность ИК-свечения люминофора при ИК-возбуждении. Высокий уровень сигнала. позволяет увереннее регистрировать даже более слабую УФС-модуляцию свечения. Наиболее успешным приемом повышения эффективности такого преобразования стало введение в состав активаторов иона Ce3+, впервые обнаруженное в активированном эрбием теллуритовом стекле [13], а. затем многократно подтвержденное в других материалах, активированных эрбием, в том числе в поликристаллическом оксисульфиде иттрия [14]. Причем в большинстве публикаций сообщалось, что соактивация церием приводит не только к существенному росту интенсивности ИК-свечения, но и к значительному подавлению видимого свечения.

Проверка действенности этого приема в цинкате иттрия-бария на серии образцов состава (Yo.76-2:Ybo.12Ero.o8Cao.o25Tao.o15Cex)2BaZnO5, дала ожидаемый результат (рис. 8). С увеличением содержания церия до ~ 0.01 ат. долей интегральная интенсивность ИК-свечения выросла более чем вдвое, а суммарная интенсивность видимого свечения упала почти в 4 раза (рис. 8а).

Рис. 8. Зависимости характеристик свечения люминофора.

(Yo.76-xYbo.12Ero.o8Cao.o25Tao.o15Cex)2BaZnO5 при ИК-возбуждении от концентрации ж церия:

a - интегральные интенсивности видимого и ИК-свечения; б - показатель модуляции 3

Обнаруженное селективное подавление видимого свечения имеет самостоятельное значение для некоторых применений люминофора, где требуется отсутствие или заметное снижение интенсивности видимого свечения без ущерба, для ИК-свечения. Введение небольших количеств церия (~ 5• 10 5 ат. долей), еще не приводящее к существенному росту интенсивности ИК-свечения, дает углубление уровня стимулированного тушения - уменьшение 3 до ~77% (рис. 86). Дальнейшее наращивание содержания Ce3+ сопровождается быстрым ростом интенсивности ИК-свечения, но и столь же быстрым увеличением 3. т-е- ослаблением тушения.

4.    Обсуждение результатов

Для построения предполагаемой феноменологической модели элементарных процессов, происходящих в образцах только при ИК-возбуждении и при добавлении УФС-стимуляции, воспользуемся зонными диаграммами на. рис. 9а и 96.

ИК-возбуждение Y2BaZnO/ : Yb, Er, Ca, Ta, Ce рождает возбуждающие переходы 4715 / 2 ^ 4 -^ 11 / 2 в ионе Er3+ и 4F7/2 ^ 4 F/22 в ионе Yb3+ (рис. 9а), причем сечение поглощения Yb3+ на порядок выше, чем у Er3+ [9]. В результате в ионе Er3+ возникают излучательные переходы со стоксовым ИК-свечением: 4711 / 2 ^ 4 15/2*2 ~(0.98—1.05) мкм

  • 11 4113/2 ^ 4 15/2*2 ~(1.46-1.66) мкм (после релаксации 4111/2 ^ 4 713 /2). а в none Yb 3+ -переходы 4F722 ^ 4 Я5/2 ~(0.95-1.0 мкм). К роме того, в ионе Er3+ инициируется возбуждающий переход 47п/2 ^4 ^11/2), как за счет поглощения ИК-излучения возбужденным состоянием 47ц/2. так 11 (в основном) в розутьтате передачи әпергіш от Yb 3+ Er 3+ переходом 4У/ / 2 (ҮЬ3+)    - " I11 / 2 (Er3+). После рс'.таксаций и / 2    - " S3 / 2 іі и / 2    - " Я9 / 2.

с уровней мультиплетов 45з/2 и 4Ғ9/22 происходят излучательные переходы 45з/2 ^4 І5/22 и 4^9/2 ^4 А5/2, формирующие полосы видимого антистоксового излучения с зеленым и красным свечением соответственно.

Описанная выше общепризнанная схема переходов в ионе Er3+ справедлива для практически всех материалов, активированных парой Yb3+ — Er3+, при ИК-возбуждении.

В /-оболочке трехвалентного церия есть всего два уровня 2Е5/^ и 2Т7/2, разность энергий которых близка к разности энергий ряда смежных /-уровней эрбия, в первую очередь 4/9 / 2 11 4А1 / 2- а энергетическое ПОЛОЖСНИС (/-СОСТОЯНИЙ церия 5/?з / 2 II 5-05 / 2 - к положению мультиплета 2Я9 / 2 эрбия. Благодаря этому создается возможность следующих межионных безызлучательных кроссрелаксационных процессов:

[ 4^3 / 2 Т9/2 ](Бг 3+ ) ^ [ 2^5 / 2 О^Се^), (2) [4/ 2 ' Д/2 ](Ет 3+ ) ^ [ 2^5 / 2 . 2 Т7 / 2 ](Се 3+ ) , (3) 4/ 2 ' 4 А1/ 2 ](Ег 3 +) ^ [4 / 2 ' 2 Е7 / 2 ](Се 3 +), Н) 41 / 2 ^ 4 ^ 13 / 2 ](Ег 3 + ) ^ [ 2Е5 / 2 ^ 2 Е7 / 2 ](Се 3 +), (•">)

49 / 2 '4 ^15 / 2 ](Ег 3 +) ^ [ 5Е,3 / 2 '2 Е7 / 2 ](Се 34 (А)

Причиной повышения эффективности преобразования энергии излучения 0.98 мкм в люминесценцию Er3+ с уровня 4Дз/2 в присутствии Се3+ признана кроссрелаксация (5). Этот процесс приводит к ускорению релаксации возбужденного состояния 4/ц/2 в Er3+ на уровень 4Дз/2, повышая населенность последнего, а также уменьшает вероятность излучательного перехода 4/ц/2 ^4 ^13/21 т-е- подавляет нежелательное ИК-излучение с А -2.73 мкм [14].

Рис. 9. Предполагаемая схема процессов, происходящих в образцах Y2BaZnO5 : Yb, Er, Са, Ta, Се при ИК-возбуждепии (а) и при УФС-стимуляции (5). Подписи у стрелок, обозначающих возбуждающие и излучательные переходы, означают длины воли соответствующих излучений в мкм. Пунктирными линиями показаны возможные кроссрелаксации

Введение в состав люминофора соактиваторов Ме(1) и Ме(2) приводит к появлению в запрещенной зоне основы локальных уровней Eq 1 и Ес2- При замещении катиона основы (Y3+) соактиваторами с ионным зарядом, отличным от замещаемого атома, обычно вводят дополнительные примеси для компенсации суммарного заряда, т.е. в люминофоре должны появиться локальные дефекты с соответствующим зарядом, а в запрещенной зоне - локаль ные уровни Ек 1 и Екз- Энергетические положения уровней Еа-Екі и Ес2, Е К2 зависят как от природы соактивирующего элемента, так и от характеристик базового состава, т.е. от структуры элементарной ячейки и природы основы.

Результаты исследования имеющихся серий экспериментальных образцов сводятся к следующему.

  • 1.    Эффект стимулированного тушения возникает толвко при введении в базовый состав люминофора пары соактиваторов: Me(1) и Me(2) из эле ментов II—IV и III—VI групп Периодической системы соответственно.

  • 2.    Наибольший уровень стимулированного тушения достигается на составе, где Me(1) = Ca л Me(2) = Ta.

  • 3.    После соактивации базового состава элементами Me(1) и Me(2) интенсивность ПК-свечения Er3+ при ПК-возбуждении снижается, по сравнению с базовым составом, и тем сильнее, чем выше концентрация введенных примесей.

  • 4.    Добавление в люминофор Y2BaZnO5 : Yb, Er, Ca, Ta определенной концентрации Ce3+ усиливает стимулированное тушение.

Анализ полученных результатов дает основания для следующих предположений о причинах наблюдаемых эффектов.

  • 1.    Резонно полагать, что снижение интенсивности ПК-свечения Er3+ при ПК-возбуждении связано с процессами кроссрелаксации возбужденных состояний 4/9/2 и 4Дз/2 иона Er3+ на уровни соактиваторов Ест и Ес2 с последующей потерей энергии в результате рекомбинаций. Эти процессы схематически отражены на рис. 9а в виде переходов (1) и (2).

  • 2.    Тушение ПК-свечения Er3+ при УФС-стимуляции в присутствии соактиваторов Есі и Ес 2, вероятнее всего, объясняется появлением дополнительных каналов обеднения излучающего уровня 4713/2 и депопуляцией питающего его уровня 4/9/2, которые к моменту включения УФС-стимуляции уже оказываются населенными под действием продолжающегося ПК-возбуждения.

  • 3.    Поглощение УФС-кванта излучающим уровнем 4Дз/2 должно привести к переводу части населяющих его электронов на более высокие уровни Er3+ - 2Пз/2 и 2D5/2, близкие к зоне проводимости или находящиеся в полосе переноса заряда (переход (3) на рис. 95). Релаксация возбуждения состояний 2Вз/2 и 27)5/2, возникшего в результате этого перехода, может происходить как через цепочку обратных безызлучательных переходов внутри иона Er3+, так и через появление неравновесных носителей - электронов в зоне проводимости и дырок в валентной зоне с последующим их захватом на уровни рекомбинационного центра, связанного с одним из соактиваторов (например, Ca) и рекомбинацией. Таким образом, на излучающий уровень 4Фз/2 вернется только часть электронов, участвовавших в возбуждающем переходе 4Фз/2 ^ (2Т)з/2,2-D5/2), что и приведет к тушению ПК-свечения.

  • 4.    При поглощении УФС-кванта возбужденным состоянием 4І9/2 потеря энергии на ПК-излучение будет еще больше, поскольку электроны, возбуждаемые с этого уровня, уже окажутся в глубине зоны проводимости (переход (4) на рис. 95) и должны релаксировать на дно ЗП, откуда также могут захватываться активаторным центром (например, Ta) и рекомбинировать с дырками. В результате будет происходить обеднение уровня 419/2, а следовательно, и депопуляция излучающего уровня 47із / 2, т.е. тушение ПК-свечения.

  • 5.    Близость энергетического положения состояния 5Вз/2 ио на Ce3+ к уровню 2Я9/2 иона Er3+. заселяемого ПК-возбуждением в результате антистоксового процесса, создает условия для межионной кроссрелаксации 2779/2 (Er3+) ^5 Т)з/2(Се3+), т.е. ухода энергии из цепочки, населяющей излучающий уровень 47із/2, внося свой вклад в тушение целевого ПК-свечения. Однако условием для этой кроссрелаксации является меньшая населенность конечного состояния 57)з/2(Се3+), по сравнению с начальным - 2Я9/2(Ег3+), чему способствует и малая концентрация церия в люминофоре. Под действием УФС-стимуляции уровень 5-Оз/2(Се3+) будет заполняться возі эуждатощнм переходом 2Ғ5/^ ^2 7)3/2 ((б) на рис. 95) одновременно с пополнением населенности уровня 2Я9/2(Ег3+) в результате перехода 4715/2 ^2 Я9/2 ((G) на рис. 95). Если уве.тнннвать содержание Ce3+. то. начиная с некоторой его концентрации, условие тушащей кроссрелаксации перестанет выполняться, т.е. процесс переноса энергии между состояниями 5Рз/2(Се3+) и 2Я9/2(Ег3+) станет обратимым, и его вклад в тушение сменится вкладом в усиление ПК-свечения. Подтверждением этого предположения может служить зависимость показателя модуляции от концентрации церия (рис. 85).

В отличие от оксисульфидов (Y, Gd)2O2S : Yb, Er, Ca, Ti, где также обнаружено тушение ИК-свечения при УФ-стимуляции [4], а эффект тушения авторы связывают с наличием глубоких электронных и дырочных ловушек, предложенный выше феноменологический механизм фотостимулированного тушения ИК-свечения в люминофоре Y2BaZnO5 : Yb, Er, Ca, Ta, Ce не содержит процессов, связанных с возможном участием в эффекте уровней захвата, и тому есть следующие основания.

  • 1.    Обсуждаемый здесь эффект касается фотостимулированного тушения стационарного свечения при постоянной температуре, т.е. люминесцентного состояния, когда все переходные процессы уже завершились, тогда как люминесцентные и фотоэлектрические проявления присутствия ловушек носят времязависимый и термозависимый характер.

  • 2.    Если образование уровней захвата в оксисульфидах иттрия-гадолиния при их активации титаном подтверждено рядом работ, в том числе созданием люминофоров на основе Y2O2S : Eu, Mg, Ti с длительным красным послесвечением, то возможное появление уровней захвата в бариевом цинкате иттрия при его активации кальцием и танталом должно было бы проявиться после УФ-возбуждения, как достаточно длительное послесвечение, по сравнению с радиационным временем жизни излучающих уровней, которое пока не обнаружено ни в видимой, ни в ИК-области.

  • 5. Заключение

Остается предположить, что если уровни захвата существуют и оказывают влияние на фотостимулированное тушение стационарного свечения, то механизм этого влияния пока неочевиден и его предстоит выяснять. Существует ряд методов определения наличия, глубины и концентрации уровней захвата, например термоактивационная и фотоэлектронная спектроскопия, а для понимания механизма возможного влияния ловушек на обсуждаемый эффект могут понадобиться специально поставленные эксперименты с привлечением других современных средств исследований.

Проведены исследования особенностей УФС-модуляции ИК-свечения люминофоров на основе цинкатов иттрия-бария. Критерием оптимизации составов экспериментальных образцов выбрано достижение минимального значения показателя модуляции /3- Установлено, что наиболее эффективно модуляция проявляется в образцах, соактивированных ионами кальция и тантала. Показан положительный эффект на показатель модуляции /3 от дополнительной соактивации церием. Подробно исследовано влияние концентрации всех вводимых примесей на интенсивность ПК-люминесценции в целевой полосе и на эффективность модуляции, определены оптимальные содержания активаторов и соактиваторов, обеспечивающие минимальное значение /3- Предложена феноменологическая модель элементарных процессов, происходящих при УФС-стимуляции. Синтезированные в процессе работы экспериментальные люминесцентные соединения на основе цинкатов продемонстрировали практически значимые для приборной регистрации уровни показателя модуляции /3-

Список литературы Особенности фотостимулированной модуляции люминесценции в цинкатах иттрия-бария

  • Левшип В.Л., Митрофанова Н.В., Тимофеев Ю.П., Фридман С.А., Щаенко В.В. Применение кристаллофосфоров для регистрации электромагнитных излучений // Труды ФИЛИ. 1972. Т. 59. С. 117-123.
  • Keller S. & Pettit G. Keller S. Quenching, Stimulation, and Exhaustion Studies on Some Infrared Stimulable Phosphors // Phvs. Rev. 1958. V. Ill, N 6. P. 1533-1539.
  • Манаширов О.Я., Зверева Е.М., Воробьев В.А., Синельников Б.М. Патент РФ № 2614687 С2. Люминофор комплексного принципа действия на основе оксисульфидов иттрия, лантана, гадолиния, активированный попами Ег3+ и Yb3+. Опубликовано: 28.03.2017. Бюл. № 10.
  • Абрамемко В.А., Андреев А.А., Белобородое А.В., Горбась А.В., Жуков П.В., Каплоухий С.А., Конькова Н.А., Кузьмин В.В., Мокроусова //../.. Осипов В.Н., Поздняков /-,'. II.. Поляков М.П., Пономарев А.А., Портнягин Ю.А., Салунин А.В., Сем,енют,а А.Б., Солдатченков B.C., Туровский С.Г., Шавард П.А., Швыдя О.В. Патент РФ № 2720464 С1. Способ маркировки защищаемого от подделки объекта, способ идентификации маркировки и устройство идентификации маркировки. Опубликовано: 30.04.2020. Бюл. № 13.
  • Michel С., Raveau В. Ln2BaZn05 and L^BaZni^Cu^Os: A series of zinc oxides with zinc in a pyramidal coordination // Journal of Solid State Chemistry. 1983. V. 49. P. 150-156.
  • hammers M.J., Donker H., Blasse G. The luminescence of Eu3+, Tb3+ and Tm3+ activated Gd2BaZnC>5 and La2BaZn05 // Materials Chemistry and Physics. 1985. V. 13. P.527-539.
  • Cruz G.K., Basso H.C., Terrile M.C., Carvalho R.A. Spectroscopic properties of Y2BaZn05:Er3+ // Journal of Luminescence. 2000. V. 86. P. 155-160.
  • Etchart I., Hernandez I., Huignard A. Efficient Oxide Phosphors for Light Upconversion; Green Emission from Yb3+ and Ho3+ Co-Doped Ln2BaZn05 (Ln=Y,Gd) // Journal of Materials Chemistry. 2011. V. 21. P. 1387-1394.
  • Etchart I. Metal oxides for efficient infrared to visible upconversion. Dissertation submitted for the degree of Doctor of Philosophy. Cambridge, 2010.
  • Etchart I., Berard M., Laroche M. Efficient white light emission emission by upconversion in Yb3+-, Er3+- and Tm3+-doped Y^^nOs // Chem. Comm. 2011. V. 47. P. 6263-6265.
  • Choi Y.G., Lim D.S., Kim K.H., Cho D.H., Lee H.K. Enhanced 4/n/2 ^4/13/2 transition rate in Er3+/Ce3+-codoped tellurite glasses // Electronics Letters. 1999. V. 35, N 20. P. 1765-1767.
  • Xia W., Jin X., Yang X., Xiao S. Down conversion of Er3+-Yb3+ couple in Y2BaZn05 // Optical Materials. 2016. V. 54. P. 294-299.
  • Георгобиани А.П., Гутан В.Б., Казарян М.А., Кротов А.В., Манаишров О.Я., Тимофеев Ю.П. Новый «невидимый» ИК-люминофор Y202S:Er3+,Ce3+ // Неорганические материалы. 2009. Т. 45, № 10. С. 1243-1248.
  • Choi Y.G., Kim К.Н., Park S., Heo J. Comparative study of energy transfers from Er3+ to Ce3+ in tellurite and sulfide glasses under 980 nm excitation // Journal of Applied Physics. 2000. V. 88, N 7. P. 3832-3839.
  • Fernández-González R., Velázquez J.J., Rodriguez V.D., Rivera-López F., Lukowiak A., Chiasera A., Ferrari M., R. Gongalves R., Marrero-Jerez J., LahozbiF., Núñez P. Luminescence and structural analysis of Ce3+,Er3+ doped and Ce3+-Er3+ codoped Ca3Sc2Si3012 garnets: Influence of the doping concentration in the energy transfer processes // RSC Advances. 2016. V. 6. P. 15054-15061.
