Приближенный метод расчета температуры воздуха при выходе из аккумулятора тепла в гелиотеплицах

Автор: Файзиев Тулкун Амирович, Садыков Жамал Джаббарович, Файзуллаев Ихтир Мукимович

Журнал: Агротехника и энергообеспечение @agrotech-orel

Рубрика: Технологии, машины и оборудование для агропромышленного комплекса

Статья в выпуске: 4 (37), 2022 года.

Бесплатный доступ

Солнечная энергетика относится к быстроразвивающимся отраслям науки, техники и технологии. Основу такого развития составляет создание и совершенствование высокоэффективных энергоустановок для преобразования солнечной энергии в тепловой и электрической энергии. Сегодняшние солнечные системы уже рентабельны, надежны и просты в эксплуатации. Их использование набирает популярность в развитых странах. Это становится не только экономно, но и престижно. По литературным данным[1,2] солнечные системы может составлять экономии топливно-энергетических ресурсов до 60-70 % и более.

Температура воздуха, аккумулятор тепла, гелиотеплица, эффективность

Короткий адрес: https://sciup.org/147241067

IDR: 147241067

Текст научной статьи Приближенный метод расчета температуры воздуха при выходе из аккумулятора тепла в гелиотеплицах

Введение. Во многих странах все больше внимания уделяется практическому использованию солнечной энергии, в первую очередь для горячего водоснабжения и отопления зданий а также создании необходимого микроклимата в помещениях сельскохозяйственных сооружений, в которых солнечная энергия эффективно используется в течение значительной части года [3-5]. Поэтому, можно сказать, что современное положение солнечной энергетики таково, что использование солнечной энергии расширяется с каждым днём.

Основная часть. Гелиотеплица - является сложным объектом с распределенными параметрами, в котором одновременно протекают теплообменные и массообменные процессы [6,7].

Ввиду того, что порядок дифференциального уравнения описывающего температуру воздуха в гелиотеплицы, определяется числом теплоаккумулирующих веществ, то порядок уравнения для гелиотеплицы данной конструкции [8,9] равен шести (если учесть теплоемкость внутреннего воздуха, водяного и подпочвенного аккумулятора тепла, почву, растительного покрова и светопрозрачного ограждения).

Расчет пленочных гелиотеплиц допустимо проводить так же, как и для стеклянных. Однако необходимо принимать теплопотери через светопрозрачные одинарные ограждения на 10 % больше, а через двойные на 30 % меньше, чем через стеклянные ограждения[10].

В настоящее время у нас в стране и за рубежом проявляют особый интерес к внедрению в производство тепличных хозяйств разработанных и рекомендуемых конструкций гелиотеплиц с использованием солнечной энергии для выращивания овощей и фруктов. Основными параметрами микроклимата гелиотеплиц является температура и влажность воздуха.

Процессы аккумулирования тепла происходят путем изменения физических параметров теплоаккумулирующего материала.

В последние годы наиболее распространены тепловые аккумуляторы с твёрдым теплоаккумулирующим материалом[11]. Это связано в первую очередь с использованием недорогих материалов, простых и проверенных технических решений. В таблице 1 приведены основные свойства твердых теплоаккумулирующих материалов.

Таблица 1 - Основные свойства твердых теплоаккумулирующих материалов

ТАМ

Температура °C

Плотность, кгм3

Удельная теплоёмкость, кДж/кг

Коэффициент теплопроводности, Втем*К

Коэффициент температуропроводности К)"6 м:с

Щебень

400

2500-2800

0,92

2,2-3,5

0,85-1,5

Феолит

400

3900

0,92

2.1

2,5

Бетон

400

1900-2000

0,84

1,2-1,3

0,76

Шамот

1700

1830-2200

1,1-1,3

0,6-1,3

0,21-0,65

Графит

3500

1600-2000

2,0

40-170

12-54

Кирпич красный

1000

1700-1800

0,88

0,7-0,8

0,5

Песок

-

1460-1600

0,8-1,5

0,3-0,2

-

Жидкостные тепловые аккумуляторы относятся к числу наиболее простых и надежных устройств аккумулирования тепла, что связано с совмещением функций теплоаккумулирующего материала теплоносителя.

Отопление и вентиляция гелиотеплицы должны поддерживать заданные параметры:

  • - температуру;

    -относительную влажность внутреннего воздуха; -

    -требуемую температуру почвы.

Тепловой режим в подпочвенного аккумулятора тепла гелиотеплиц формируется главным образом под действием солнечной радиации и тепловым воздействием воздушной среды внутри гелиотеплицы [12]. Нахождение температурного поля в подпочвенного аккумулятора тепла, где действует ряд факторов переноса тепла (конвекция, кондукция, и излучение), является задачей большой сложности [13].

В гелиотеплицах температура почвы поддерживается за счет конвективного теплопритока от внутреннего воздуха и аккумулированной в дневное время теплоты.

При составлении дифференциального уравнения сооружения (гелиотеплицы) в целом для каждой из них составляется уравнения теплообмена. При этом учитывается следующие факторы:

  • -    поступление тепла за счет радиации;

  • -    тепловыделение почвы;

  • -    теплопотери через светопрозрачные ограждения;

  • -    теплопотери с рециркулируемым воздухом;

  • -    затраты тепла на испарение влаги с почвы и растительности.

Балансовые уравнения тепла для объема воздуха гелиотеплицы записываются следующей системой уравнений:

CBGBdQB = Q РАД + Qn+Qp - Qc - Q ИНФ - Q& - Q ВЕНТ + Q; dt r r dQn _ ^РАД О^ОКР ИСИСП.                               m

| C n G n ,. = Qn    Qn    Qn ;                                   (1)

dt

CpGp Q = Qp™ - Q?p - QpИcП; dt где QpAfl -суммарное количество поглощаемого воздухом гелиотеплицы при многократном отражении солнечной радиации; Qn, Qp -тепло, поступающее от почвы и растительного покрова к воздуху в гелиотеплице; Qc -теплопотери через светопрозрачное ограждение; QИНФ -потери тепла на инфильтрацию; Q^ -тепло аккумулируемое стенами подсобного помещения и другими строительными конструкциями; QВЕНТ -тепло затрачиваемое на нагрев вентиляционного воздуха; Qp -тепло,              отдаваемое рециркуляционным воздухом; Q^, Q^ -количество поглощенной солнечной радиации почвой и растениями соответственно; Q^, Qp°Kp -тепло отдаваемое почвой и растениями воздуху гелиотеплицы; Qnccn, QpP1 -потери тепла на испарение влаги с поверхности почвы и растительного покрова; Q0, Qn, Qp -температура внутреннего воздуха, почвы и растительного покрова соответственно; GB -вес воздуха в объеме сооружения (гелиотеплицы); Gn -вес слоя почвы, способного аккумулировать тепло; Gp -вес растения, участвующего в аккумуляции тепла; t -время.

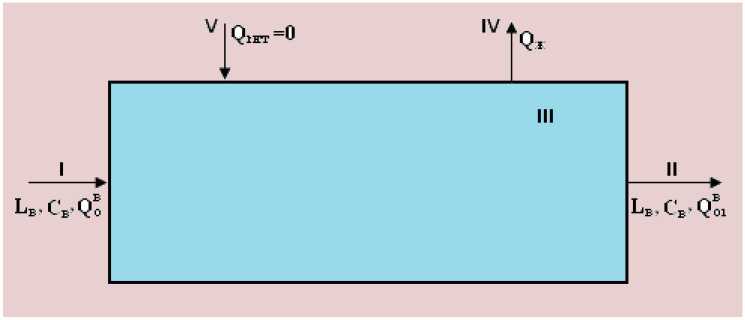

На рис.1 представлена принципиальная расчетная схема водяного аккумулятора тепла, как объекта регулирования температуры воздуха на выходе из аккумулятора, задачей которой является стабилизация температур на заданном значении [14].

Рисунок 1 - Принципиальная расчетная схема водяного аккумулятора тепла

I-воздух на входе в аккумулятор; II- воздух на выходе из аккумулятора; III- водяной аккумулятор тепла; IV-тепло теряемое в процессе теплопередача аккумулятором; V-тепло подводимое нагревателями.

Тепловой баланс теплоаккумулирующего элемента включает;

  • - поступление тепла от внутреннего воздуха;

  • - потерю тепла в процессе теплопередачи и аккумулирование тепла аккумуляторам.

  • 1.    Уравнение процесса передачи теплоты от воздуха к жидкости т.е., при зарядке аккумулятора имеет вид:

  • 2.    Уравнение процесса передачи теплоты от жидкости к воздуху т.е. при разрядке аккумулятора имеет вид:

V t C b P b d 9 = C B L B А9 0 - a J ( А9 0 -А9 Ж ) - C B L B А9 0 ;     (2)

dt

В

V t C b P b —Г 00 = - C b L b А90 + a Tp F T( А9 Ж - А ^ В ) C b L b !     (3)

dt

Уравнение накопления теплоты массой элементов конструкций аккумулятора и жидкости при изменении температуры воздуха на входе запишется в виде:

Ж

( т . C Ж + т С м )       = K t F t ( А9 0 - А9 Ж );     (4)

dt где V - объем труб аккумулятора; рв - плотность воздуха; CB - удельная теплоемкость воздуха; LB -расход воздуха; А9Ж -приращение средней температуры воды; аТ -коэффициент теплоотдачи; FT -площадь поверхности трубы участвующий в теплообмене; Кт -коэффициент теплопередачи трубы; тж -масса жидкости (воды) в аккумуляторе; Cж - удельная теплоемкость жидкости; тм -масса элементов конструкции аккумулятора; СМ -удельная теплоемкость металла (стали);

Уравнения (2) и (3) можно объеденить в одно, т.е.

V T C B P B d9^ = ± [ ( C B L B m a T F T) А9 0 + a T F T А9 Ж ]      (5)

Где верхние знаки относятся к процессу зарядки аккумулятора, а нижние к процессу разрядки аккумулятора.

(5) приводим их к

Выполняя соответствующие преобразования уравнений (4) и стандартному виду:

T d^ + А9 0 K 31 ( K 31 ) А 9 В + K 32 А 9 Ж ;

dt где

T =

Т

T 2

d А9

dt

Ж

— + А 9 Ж = А9 0 ;

V T C B p B _ V T р в .

CL

BB

L b ;

aTFT . V-

K 31    1       Т ; K 32

C B L B

aTFT .т/

-----;

CBLB

BB

= 1 + aTFL ;

CL BB

Т = т ж C ж + т м c m .

  • 4        K T F T     ’

В уравнение (6) знак «+» относятся к коэффициенту K 31 (процесс зарядки) и знак «-» к коэффициенту K ,^1 (процесс разрядки) и соответственно в период зарядки, уравнение (6)

решается перед переменным А0 0 с коэффициентом K 31 в период разрядки с коэффициентом - к 31 .

Совместно решая уравнения (6) и (7) можно легко установить уравнения связей в динамике при изменениях входной величины 90, в изменении выходной величины 901, изменении температуры воздуха на входе-изменении температуры жидкости (воды) на выходе (7), и изменении температуры жидкости (воды) на входе-изменение температуры воздуха на выходе (7), и изменении температуры жидкости (воды) на входе - изменении температуры воздуха на выходе.

Выводы. Предложенный аналитический метод расчета температуры воздуха на выходе из водяного аккумулятора тепла позволяет получить динамические характеристики гелиотеплицы.

В сельском хозяйстве южных районов республики есть возможности внедрения гелиотехники (использование солнечной энергии), можно развивать и совершенствовать строительство в сельскохозяйственных построек -это даст:

  • - во-первых, -экономию топлива на обогрев помещений сельскохозяйственных сооружений;

  • - во-вторых, -себестоимость вырабатываемой продукции будет низким, чем естественным отоплением;

  • - в-третьих, -строительство таких систем не дороже и прост чем с отопительными системами и т.д.

Файзуллаев Ихтиёр Мукимович – ст. преподаватель

Каршинский инженерно-экономический институт, г.Карши, Узбекистан 180105.КИЭИ, г.Карши, ул Мустакиллик 225, Узбекистан

Fayzullaev Ihtiyor Mukimovich - Art. teacher

Karshi Engineering and Economic Institute, Karshi, Uzbekistan

Список литературы Приближенный метод расчета температуры воздуха при выходе из аккумулятора тепла в гелиотеплицах

  • Амерханов Р. А. Оптимизация сельскохозяйственных энергетических установок с использованием возобновляемых видов энергии / Р.А.Амерханов. М.: КолосС, 2003.532 с.
  • Марченко О. В. Системные исследования эффективности возобновляемых источников энергии /О. В. Марченко, С. В. Соломин // Теплоэнергетика. 2010. № 11. С. 12–17.
  • Даффи Дж.А., Бекман У.А. Тепловые процессы с использованием солнечной энергии.-М.: Мир. 1977.-420с.
  • Севернев М.М. Энергосберегающие технологии в сельскохозяйственном производстве.-М: Колос, 1992,-190 с.
  • Твайдел Дж., Уэйр А. Возобновляемые источники энергии. М.: Энергоиздат. 1990.-392 с.
  • Байрамов Р.Б., Рыбакова Л.Б. Микроклимат теплиц на солнечном обогреве. Ашхабад, 1983 г., 85 с.
  • Вардияшвили А.Б. Теплообмен и гидродинамика в комбинированных солнечных теплицах с субстратом и аккумулированием тепла. Ташкент, Фан, 1990 г., 194 с.
  • Исаев С.М. К вопросу аналитического определения удельного влагосодержания воздуха гелиотеплицы. Сб.научно-теоретической конференции в честь 600-летия Мирзо Улугбека. Карши., 1994 г. Т.4., 28-32 с.
  • Хайриддинов Б.Э., Исаев С.М., Аширбаев М.У. Математическая модель блочной гелиотеплицы-сушилки с подпочвенным аккумулятором тепла. // Гелиотехника. 1990. №5. 80-83 с.
  • Курсовое проектирование по теплотехнике и применению теплоты в сельском хозяйстве: Учеб. пособие для вузов / Драганов Б.X., Ковалев С.А., Лазоренко В.А. и др.; Под ред. Драганова Б.X. - М.: Агропромиздат, 1991. - 176 с.)
  • Левенберг В.Д., Ткач М.Р., Гольстрем В.А. Аккумулирование тепла.- Киев : Тэхника, 1991. - 111 с.
  • Нерлин С.В., Чудновский А.Ф. Энерго- и массообмен в системе растение- почвы- воздух. – Л.: Гидрометеоиздат, 1975 – с.352.
  • Чудновский А.Ф. Теплофизика почв. – М.: Наука, 1976. – с. 352
  • Исаев С.М. Моделирование и управление температурно-влажностными режимами гелиотеплиц: Дисс..к.т.н. Т.: ТГТУ, 1997. с 126.
